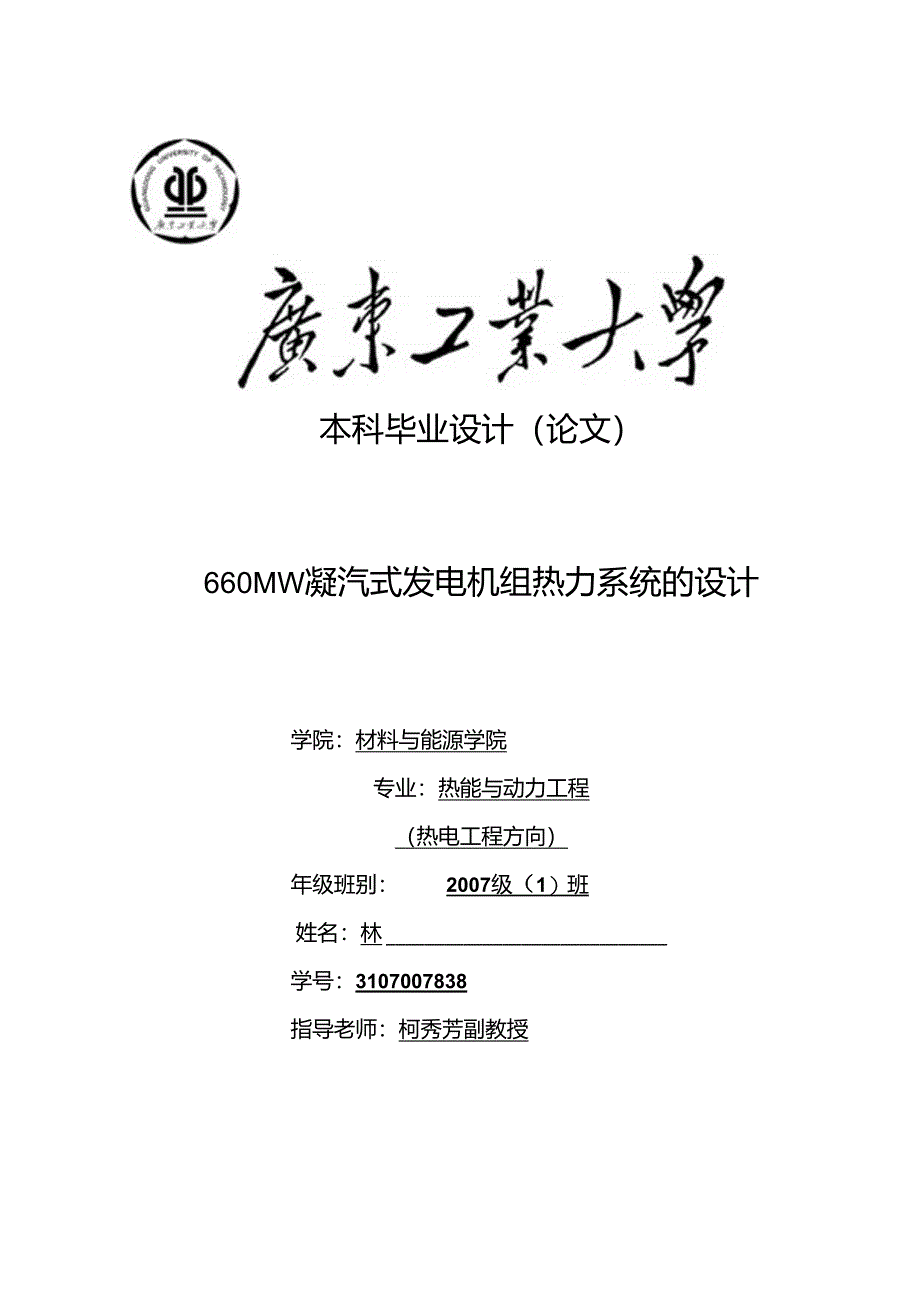

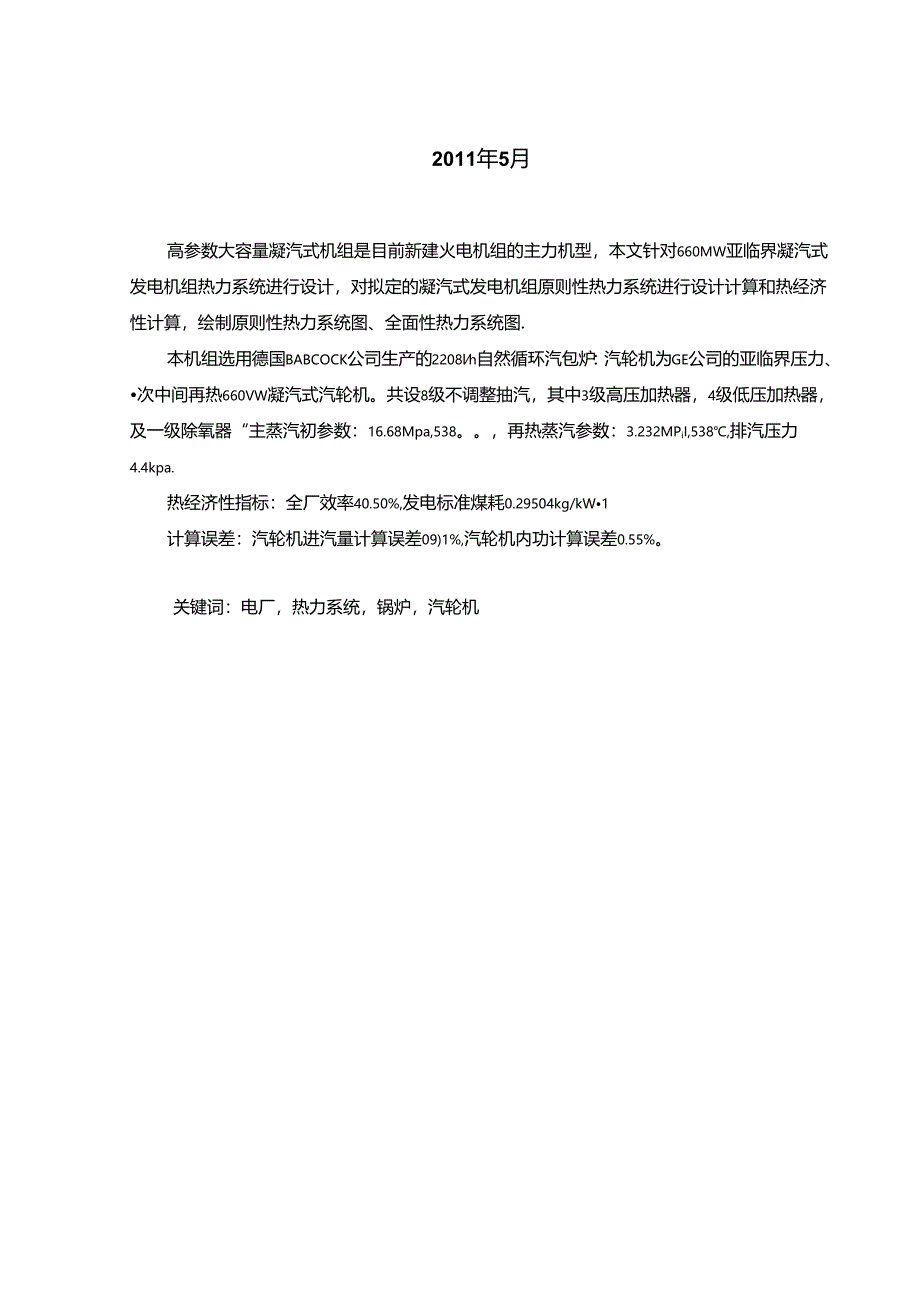

1、本科毕业设计（论文）660MW凝汽式发电机组热力系统的设计学院：材料与能源学院专业：热能与动力工程（热电工程方向）年级班别：2007级（1）班姓名：林学号：3107007838指导老师：柯秀芳副教授2011年5月高参数大容量凝汽式机组是目前新建火电机组的主力机型，本文针对660MW亚临界凝汽式发电机组热力系统进行设计，对拟定的凝汽式发电机组原则性热力系统进行设计计算和热经济性计算，绘制原则性热力系统图、全面性热力系统图.本机组选用德国BABCOCK公司生产的2208lh自然循环汽包炉：汽轮机为GE公司的亚临界压力、次中间再热660VW凝汽式汽轮机。共设8级不调整抽汽，其中3级高压加热器，4级低

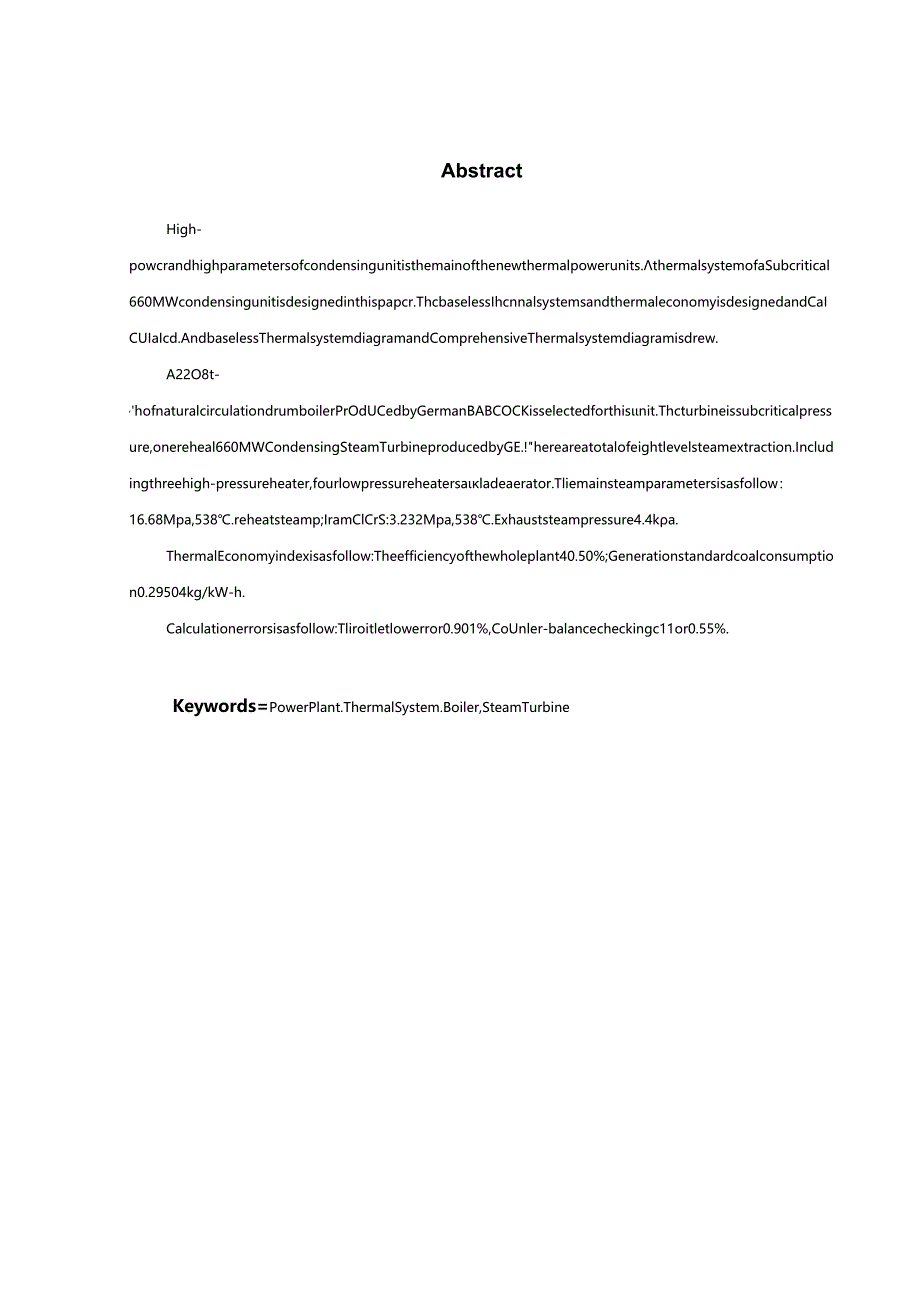

2、压加热器，及一级除氧器“主蒸汽初参数：16.68Mpa,538。，再热蒸汽参数：3.232MPiI,538,排汽压力4.4kpa.热经济性指标：全厂效率40.50%,发电标准煤耗0.29504kg/kW1计算误差：汽轮机进汽量计算误差09)1%,汽轮机内功计算误差0.55%。关键词：电厂，热力系统，锅炉，汽轮机AbstractHigh-powcrandhighparametersofcondensingunitisthemainofthenewthermalpowerunits.thermalsystemofaSubcritical660MWcondensingunitisdesignedin
3、thispapcr.ThcbaselessIhcnnalsystemsandthermaleconomyisdesignedandCaICUIaIcd.AndbaselessThermalsystemdiagramandComprehensiveThermalsystemdiagramisdrew.A22O8t-,hofnaturalcirculationdrumboilerPrOdUCedbyGermanBABCOCKisselectedforthisnit.Thcturbineissubcriticalpressure,onereheal660MWCondensingSteamTurbin
4、eproducedbyGE.!hereareatotalofeightlevelsteamextraction.Includingthreehigh-pressureheater,fourlowpressureheatersaladeaerator.Tliemainsteamparametersisasfollow：16.68Mpa,538.reheatsteamp;IramClCrS:3.232Mpa,538.Exhauststeampressure4.4ka.ThermalEconomyindexisasfollow:Theefficiencyofthewholeplant40.50%;G
5、enerationstandardcoalconsumption0.29504kg/kW-h.Calculationerrorsisasfollow:Tliroitletlowerror0.901%,CoUnler-balancecheckingc11or0.55%.Keywords=PowerPlant.ThermalSystem.Boiler,SteamTurbine1绪论12 热力系统与机组资料41. 1.热力系统简介42. 2.原始资料53 热力系统计算73.1. 汽水平衡计算73.2.汽轮机进汽参数计算83.3.协助计算83.4.各加热器进、出水参数计算103.5.高压加热器组抽汽系
6、数计算163.6.除轨器抽汽系数计算183.7.低压加热器组抽汽系数计算183.8. 凝汽系数计算203.9. 汽轮机内功计算213.10. 汽轮机内效率、热经济指标、汽水流量计算233.11. 全厂性热经济指标计算244反平衡校核275协助系统设计、选型295. 1.主蒸汽系统296. 2.给水系统297. 3.凝聚水系统298. 5.旁路系统309. 6.补充水系统3010. 7.阀门316结论33参考文献35致谢361绪论火力发电厂简称火电厂，是利用煤炭、石油、自然气作为燃料生产电能的工厂。其能量转换过程是：燃料的化学能f热能f机械能T电能.最早的火力发电是18754F在巴黎北火车站的火
7、电厂实现的。随着发电机、汽轮机制造技术的完善，输变电技术的改进,特殊是电力系统的出现以及社会电气化对电能的需求，20世纪30年头以后，火力发电进入大发展的时期,火力发电机组的容量由200兆瓦级提高到300-600兆瓦级（50年头中期），到1973年,母大的火电机组达1300兆瓦。大机组、大电厂使火力发电的热效率大为提高，每千瓦的建设投资和发电成本也不断降低。到80年头后期，世界最大火电厂是日本的鹿儿岛火电厂，容量为4400兆瓦。但机组过大又带来牢罪性、可用率的降低，因而到90年头初，火力发电单机容量稳定在300700兆瓦.进入21世纪后，为提高发电效率，我国对电厂机组实行上大压小政策。高参数大
8、容量凝汽式机组成为目前新建火电机组的主力机型，全世界数I年电站发展史的实践表明，火电设备渐渐大容量化是不行抗拒的发展趋势。人类已进入21世纪，“能源、环境、发展”是新世纪人类所面临的三大主题这三者之中，能源的合理开发与利用将干脆影响到环境的爱护和人类社会的可持续发展。作为能源开发与利用的电力工业正处在大发展的阶段，火力发电是电力工业的重要领域，环境爱护和社会发展要求火力发电技术不断发展、提高。在已经起先的21世纪，火力发电技术发展趋势是我们非常关注的问题。就能及转换的形式而言，火力发电机组的作用是将燃料（煤、石油、自然气）的化学能经燃烧样放出热能，再进一步将热能转变为电能。其发电方式有汽轮机发
9、电、燃气轮机发电及内燃机发电三种。其中汽轮机发电所占比例最大,燃气轮机发电近年来有所发展，内燃机发电比例最小。汽轮机发电的理论基础是蒸汽的朗肯循环，按朗肯循环理论，蒸汽的初参数（即蒸汽的压力与温度）愈高，循环效率就愈高。目前蒸汽压力已超过临界压力（大于222MPa）,即所谓的超临界机组。进步提超群临界机组的效率,主要从以下两方面入手。1 .提高初参数，采纳超超临界初参数的提高主要受金属材料在高温下性能是否稔定的限制，目前，超临界机组初温可达538C576cC.随着冶金技术的发展，耐i温性能材料的不断出现，初温可提高到600C700C.如日本东芝公司1980年着手开发两台0型两段再热的700MW
10、超超临界汽轮机,并相继于1989年和1990年投产,运行稔定，达到提高发电端热效率居的预期目标，即发电端效率为41的同时实现了在140分钟内启动的设计要求I1.可在带10%额定负荷运行。在此基础匕该公司正推动1型(30.99MPa,593/593/593C)、2型(34.52MPH,650/593/593C)机组的好用化探讨。据推算,超超临界机组的供电煤耗可降低到279gkWh2 .采纳高性能汽轮机汽轮机制造技术已很成熟，但仍有进一步提高其效率的空间，主要有以下三种途径:首先是进步增加末级叶片的环形排汽面积，从而达到减小排汽损失的目的。木级叶片的环形排汽面积取决丁叶片高度，后者受制于材料的耐离
11、心力强度.日本700MW机组已胜利采纳钛制1.016m的长叶片，它比目前通常采纳的12Cr钢制的0.842m的叶片增加了离心力强度，排汽面积增加了40%,由于降低了排汽损失，效率提高1.6%.其次是采纳削减二次流损失的M栅。叶栅汽道中的二次流会干扰工作的主汽流产生较大的能址损失，要进一步研制新型叶韧.以削减二次流损失.最终是削减汽轮机内部漏汽损失。汽轮机隔板与釉间、动叶顶部与汽缸、动叶与隔板间均有肯定间隙。这些部位均装有汽封，以削诚漏汽损失。要研制新型汽封件以削减漏汽损失1发展大机组的优点可综述如下：1 .降低每千瓦装机容量的基建投资随着机组容量的增大，投资费用降低。在肯定的范围内，机组的容量
12、越大越经济。-一般将这个范围称为容量极限。以20万千瓦燃煤机组的建设费比率为100双30万千瓦燃煤机组为935到60万千瓦时进一步下降为84%。容量每增加一倍，基建投资约降低5K2 .提高电站的供电热效率机组容量越大，电站的供电热效率也越高。在15万千瓦以前，热效率的上升率较高。达到15万千瓦以后，热效率上升趋于和绫。缘由在于容量在15万千瓦前，蒸汽参数随容量增加而提高的原因。容量超过15万千瓦后，蒸汽参数改变不大。欲取得更高的供电热效率，只有采纳超临界领域的蒸汽参数。16. 9Mpa,566/538-C.50万千瓦机组的供电热效率为38.6%o24.6Mpa538538C,90万下瓦机组的供
13、电热效率则达407%,与前者相比约提高2.1%.3 .降低热耗以15万千瓦机组的单位热耗比率为100%当机组容量增加到60万千瓦时，降低1.3%：由30万千瓦增加到60万千瓦时降低1.0由60万千比提高到120万千瓦时降低0.5%左右。4,削减电站人员的须要量15万千瓦机组，需0.45人/兆瓦：到30万千瓦时下降到0.27人/兆瓦：到120万千瓦时会进一步下降到0.12人/兆瓦.这表明,机组容疥越大，工资支出越少5 .降低发电成本在燃料价格相同的状况下，机组容量越大，发电成本越低。机组容量增大，蒸汽参数提高，每T瓦装机容量的建设费用降低，热效率变大，热耗降低，工作人员削减，发电成本降低。这充分
14、显示了大机组的优势.2热力系统与机组资料2.1. 热力系统葡介本机组采纳一炉一机的单元制配理。其中锅炉为德国BAHCOCk公司生产的2208th自然循环汽包炉：气轮机为GE公司的亚临界压力、一次中间再热660HW凝汽式气轮机,全厂的原则性热力系统附图所示。该系统共有八级不调整抽汽。其中第一、二、三级抽汽分别供三台高压加热器，第五、六、七、八级抽汽分别供四台低用加热器，第四级抽汽作为0.9161MPU压力除氧器的加热汽源。第一、二、三级高压加热器均安装了内置式蒸汽冷却器，上端差分别为-1.7、0、-1.7C第、二、三、五、六、七级回热加热器装设疏水冷却器,下端差均为5.5.汽轮机的主凝聚水由凝聚
15、水泵送出，依次潦过轴封加热器、4台低压加热器，进入除氧渊。然后由气动绐水泵升压，经三级高压加热器加热，最终给水温度达到274.8,进入锅炉。三台高压加热器的疏水逐级自流至除氧器，笫五、六、七级低压加热器的疏水逐级自流至第八级低压加热涔：第八级低加的疏水用疏水泵送回本级的主凝聚水出口。殴汽罂为单压式凝汽器，汽轮机排气压力4.IkPao给水泵气轮机（以下简称小汽机）的汽源为中压缸排汽（第四级抽汽），无回热加热其持汽亦进入凝汽器，设计排汽压力为6.34kPa.锅炉的排污水经级连续排污利用系统加以回收。扩容罂工作压力1.55Npa,扩容器的疏水引入排污水冷却器，加热补充水后排入地沟。锅炉过热器的减温水（3）取自给水泵出口，设计喷水量为66240kgh.热力系统的汽水损失计有：全厂汽水损失（14）33000kgh、厂用汽（ll22000kgh（不回收）、锅炉暖风器用气fit为65800kgh,暖风器汽源（取自第4级抽汽，其疏水仍返回除氧器回收，疏水比熔697kJkg0制炉排污损失按计算值确定。高压缸门杆漏汽（1和2）分别引入再热热段管道和均压箱,高压缸1的轴封漏汽按压力不同，分别引进除氧器（4和6）、均压箱（5和7）.中压缸的轴封漏汽也按压力
