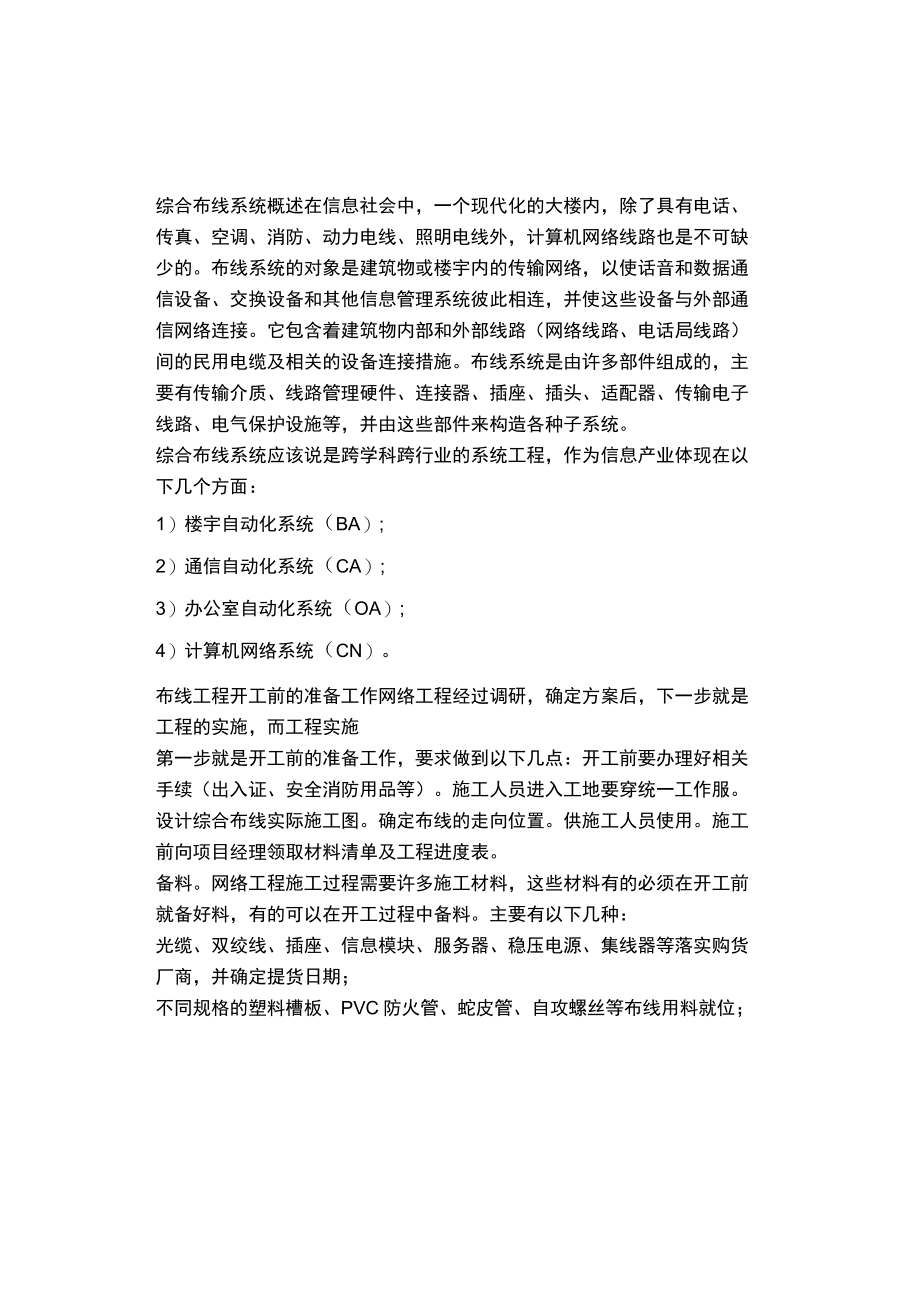

1、综合布线系统概述在信息社会中，一个现代化的大楼内，除了具有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是不可缺少的。布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。它包含着建筑物内部和外部线路（网络线路、电话局线路）间的民用电缆及相关的设备连接措施。布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，并由这些部件来构造各种子系统。综合布线系统应该说是跨学科跨行业的系统工程，作为信息产业体现在以下几个方面：1）楼宇自动化系统（BA
2、）;2）通信自动化系统（CA）;3）办公室自动化系统（OA）;4）计算机网络系统（CN）。布线工程开工前的准备工作网络工程经过调研，确定方案后，下一步就是工程的实施，而工程实施第一步就是开工前的准备工作，要求做到以下几点：开工前要办理好相关手续（出入证、安全消防用品等）。施工人员进入工地要穿统一工作服。设计综合布线实际施工图。确定布线的走向位置。供施工人员使用。施工前向项目经理领取材料清单及工程进度表。备料。网络工程施工过程需要许多施工材料，这些材料有的必须在开工前就备好料，有的可以在开工过程中备料。主要有以下几种：光缆、双绞线、插座、信息模块、服务器、稳压电源、集线器等落实购货厂商，并确定提

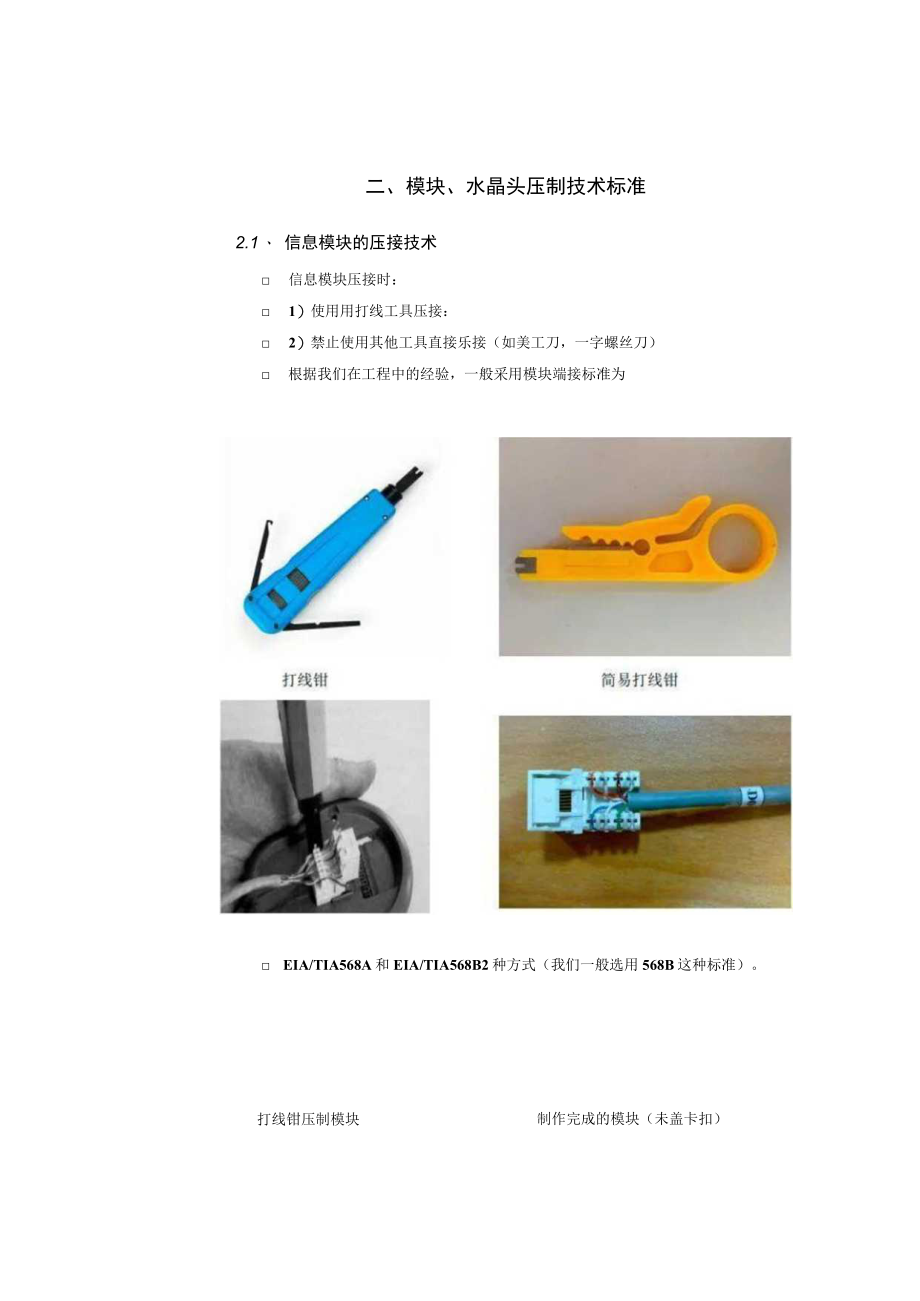

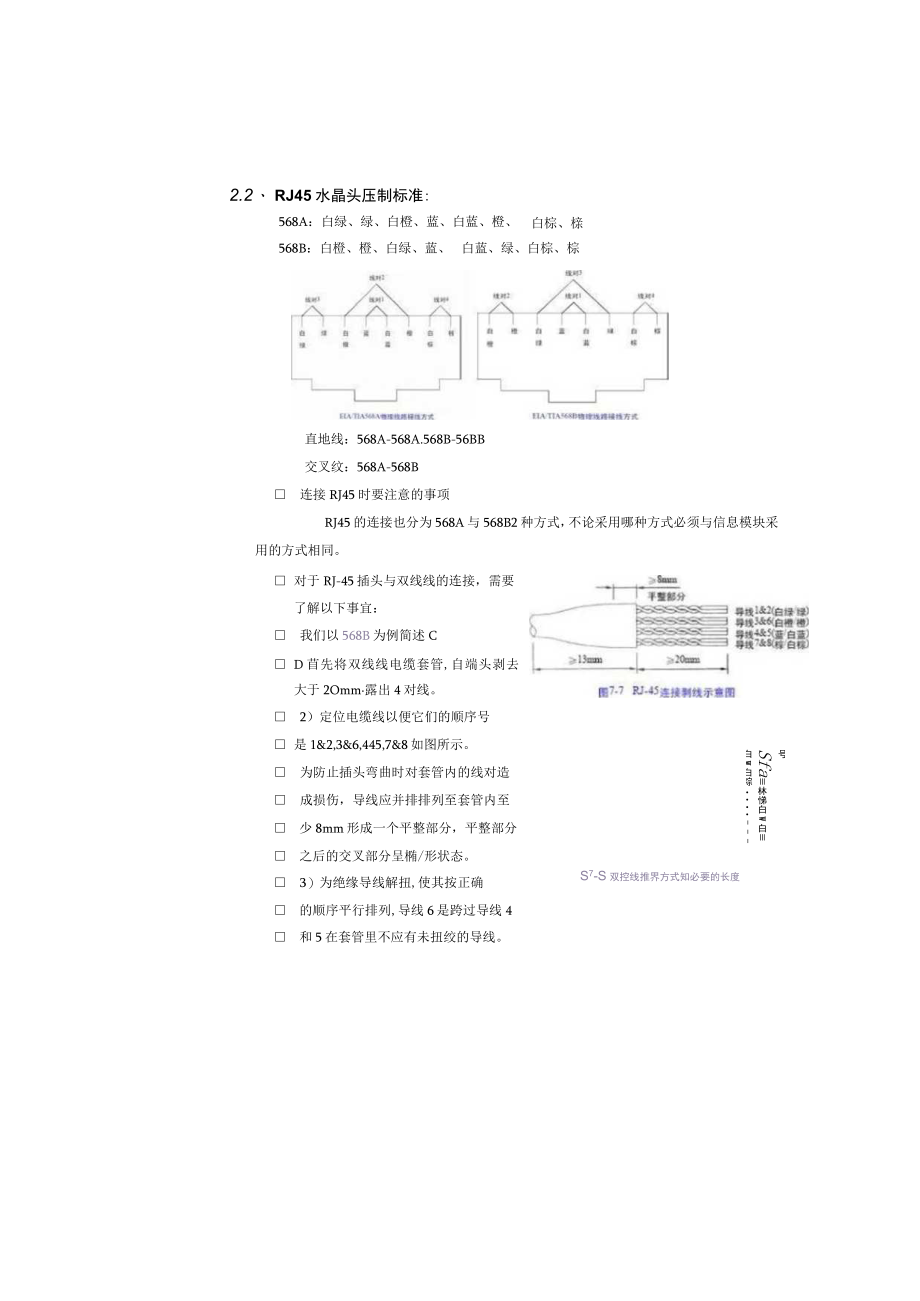

3、货日期；不同规格的塑料槽板、PVC防火管、蛇皮管、自攻螺丝等布线用料就位；二、模块、水晶头压制技术标准2.1、 信息模块的压接技术 信息模块压接时： 1）使用用打线工具压接： 2）禁止使用其他工具直接乐接（如美工刀，一字螺丝刀） 根据我们在工程中的经验，一般采用模块端接标准为 EIA/TIA568A和EIA/TIA568B2种方式（我们一般选用568B这种标准）。打线钳压制模块制作完成的模块（未盖卡扣）2.2、 RJ45水晶头压制标准:568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、榇568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕号Sfa林悌白W白白W白粽 - - - Br 345 6 7 S
4、S7-S双控线推界方式知必要的长度直地线：568A-568A.568B-56BB交叉纹：568A-568B 连接RJ45时要注意的事项RJ45的连接也分为568A与568B2种方式，不论采用哪种方式必须与信息模块采用的方式相同。 对于RJ-45插头与双线线的连接，需要了解以下事宜： 我们以568B为例简述C D苜先将双线线电缆套管,自端头剥去大于2Omm露出4对线。 2）定位电缆线以便它们的顺序号 是1&2,3&6,445,7&8如图所示。 为防止插头弯曲时对套管内的线对造 成损伤，导线应并排排列至套管内至 少8mm形成一个平整部分，平整部分 之后的交叉部分呈椭/形状态。 3）为绝缘导线解扭,
5、使其按正确 的顺序平行排列,导线6是跨过导线4 和5在套管里不应有未扭绞的导线。4）导线经修整后（导线端面应平整，避免毛刺影响性能）距套管的长度14mm从线头至少10lmm之内导线之间不应有交叉，导线6应在距套管4mm之内跨过导线4和5）。5）将导线插入RJ-45头，导线在RJ-45头部能够见到铜芯，套管内平坦部分应从插塞后端延伸直至初张力消，套管伸出插塞后端至少6m6）用压线工具乐实RJ-452.3、电话大对数施工技术标准:大对数电缆安装要注意的事项语音大对数电缆的一般打线顺序都是按照以下排列进行：主色：白红黑黄紫辅色：兰桔绿棕灰另在剥线时（特别是IOO对电缆时）要注意用隔离带将每组线分开，
6、以免混淆，最好先将每一对先拧一下，防止施工时散开混乱在一起，就分不清了.此外，超过25对的，束线的彩带最好一束束解开,防止混乱。三、网络布线施工技术标准3.1、 布线操作注意事项：线缆两端需用标签做永久性标识（不易擦除的标识，不建设使用油性笔），用透明胶将纸质标签缠绕在线缆两端。敷设时，不易大力拉扯线缆，以免划伤线皮3.2、 信息点面板标签标准:面板标签一律用标签机打成白色或黄色，字体选用微软雅黑加粗。如图：电脑和电话分别为D和V开头，或者编号前加上楼层信息（双孔面板标签标识之间需要用线隔开），标签粘贴好后需将面板自带透明盖板覆盖在标签上：左边语音右边网络带楼层信息的编号3.3、配线架施工技术
7、标准配线架线缆安装注意事项： 线缆需平直不得产生扭绞、打圈等现象C可以先用塑料扎带固定，待机柜整理好之后，将塑料扎带更换为魔术扎带固定： 面板模块以及配线架端统一采用EIA/TIA568B这种标准方式打线： 根据线缆标签按循序乐制在配线架匕 配线架理线可以采用两种方式：1）线缆从配线架中间分别理线至配线架两端，然后再固定在机柜内（没有理线环）：2）线缆直接从配线架后理出，固定至理线环上：线缆直接固定至配线架线缆固定至理线环（需更换魔术扎带）标签颜色可选用白色以及黄色，字体选用微软雅黑加粗，标签编号要做到整体居中（上下左右都居中）每个编号需要用边框隔开，每个编号要与端口对应，不宜偏移。3.5、
8、机柜施工技术标准:机房管理间线缆安装注意事项机柜上的线缆和跳线使用魔术扎带扎固，线缆在用塑料扎带固定时不宜固定过紧，线缆容易变形：线缆理扎需整齐一致,每组线缆都处于相互平行的状态:用扎带固定后最后都需要更换为魔术扎带机柜配线架跳线及电源线需整洁有续:3.6、 跳线标签标准:跳线标签可以选用两种方式：第一种是缠绕在跳线表面标签（采用24的标签带，一圈打印2个编号，绕跳线一周后上下显示两个编号，还需在标签表面再缠一层透明胶带.防止标签脱落）：第一.种是小尾巴的方式（采用12的标签带，两端打印编号，中间需留出足够的空白，两端贴好后编号不可以在线缆表面）：标签颜色同面板及配线架（白色、黄色）：字体选用
9、微软雅黑加粗:第一种跳线标签第二种跳线标签（小尾巴）四、现场施工技术标准4.1、 施工现场布线施工注意事项 进入施工现场布线施工，首先要考虑到为公司节约材料,所布分线在留有适当余量的前提下，不要太长，在布放前线缆两端应有标签，标签要端正、清晰和正确。 在综合布线系统中网线与强电线缆要隔开至少18CM,最好不要与强电线缆长距离并行，尽量少交叉，必要时使用屏蔽双绞线。 布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤乐和损伤。线的两端必须粘贴打印标签。 布放完毕，桥架的线要铺平，桥架盖板要盖好,满足防水、防潮、防鼠害之要求。 如有开槽的应做到：（1）线路最短为原则：（2）不破坏原有强电原则。 地面PVC线管要求每间隔一米必须固定:地面PVC线槽要求间隔两米必须固定：墙槽PVC管要求间隔一米必须固定。 机柜里配架的线要分两边走，线缆一定要绑扎好，绑扎要整齐、美观，地板下要留有一米的余量。 所有机柜标签与面板标签要一一对应，要有统一标识，方便配线、跳线C桥架上电缆使用扎带扎固并且整洁排列
