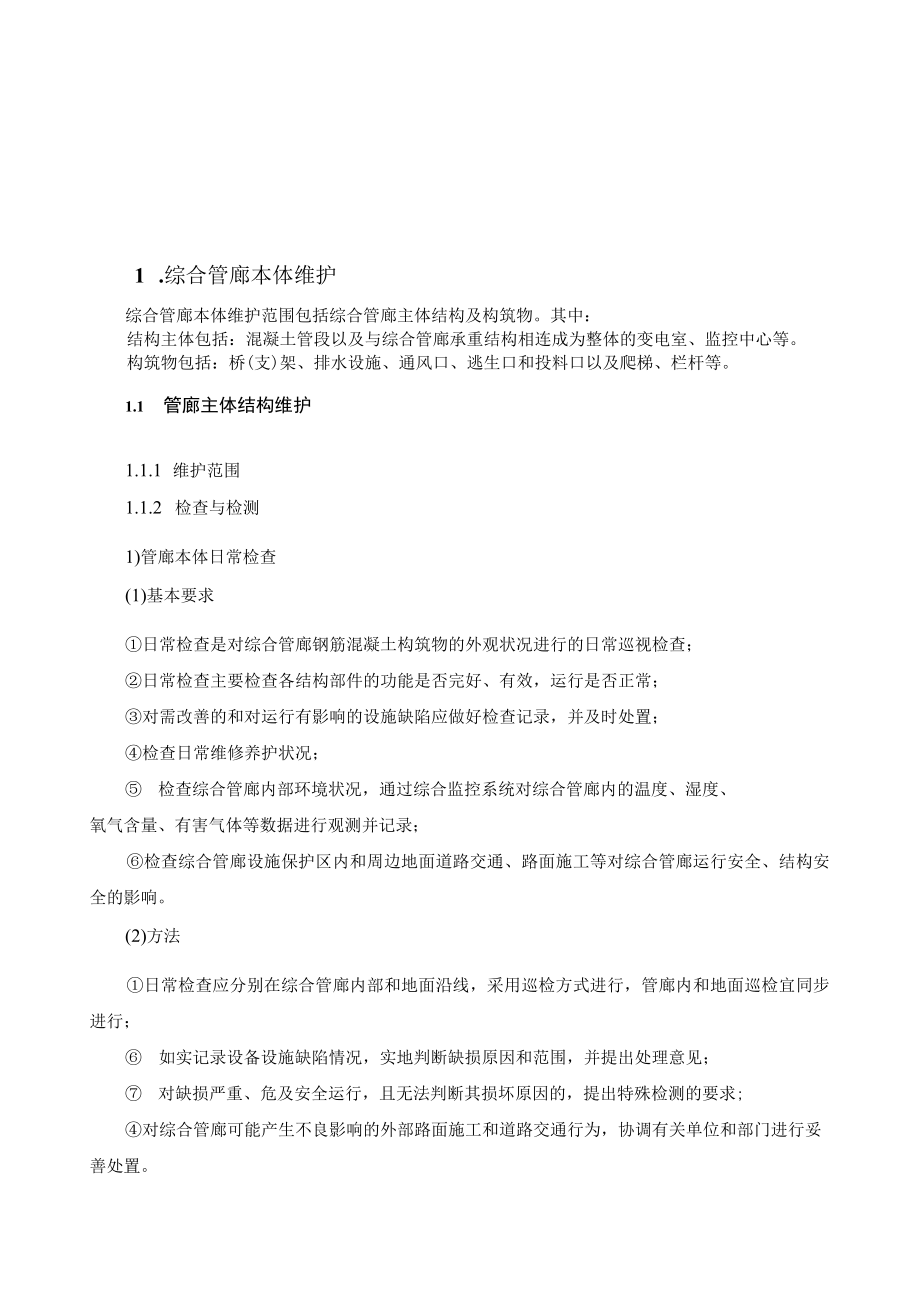

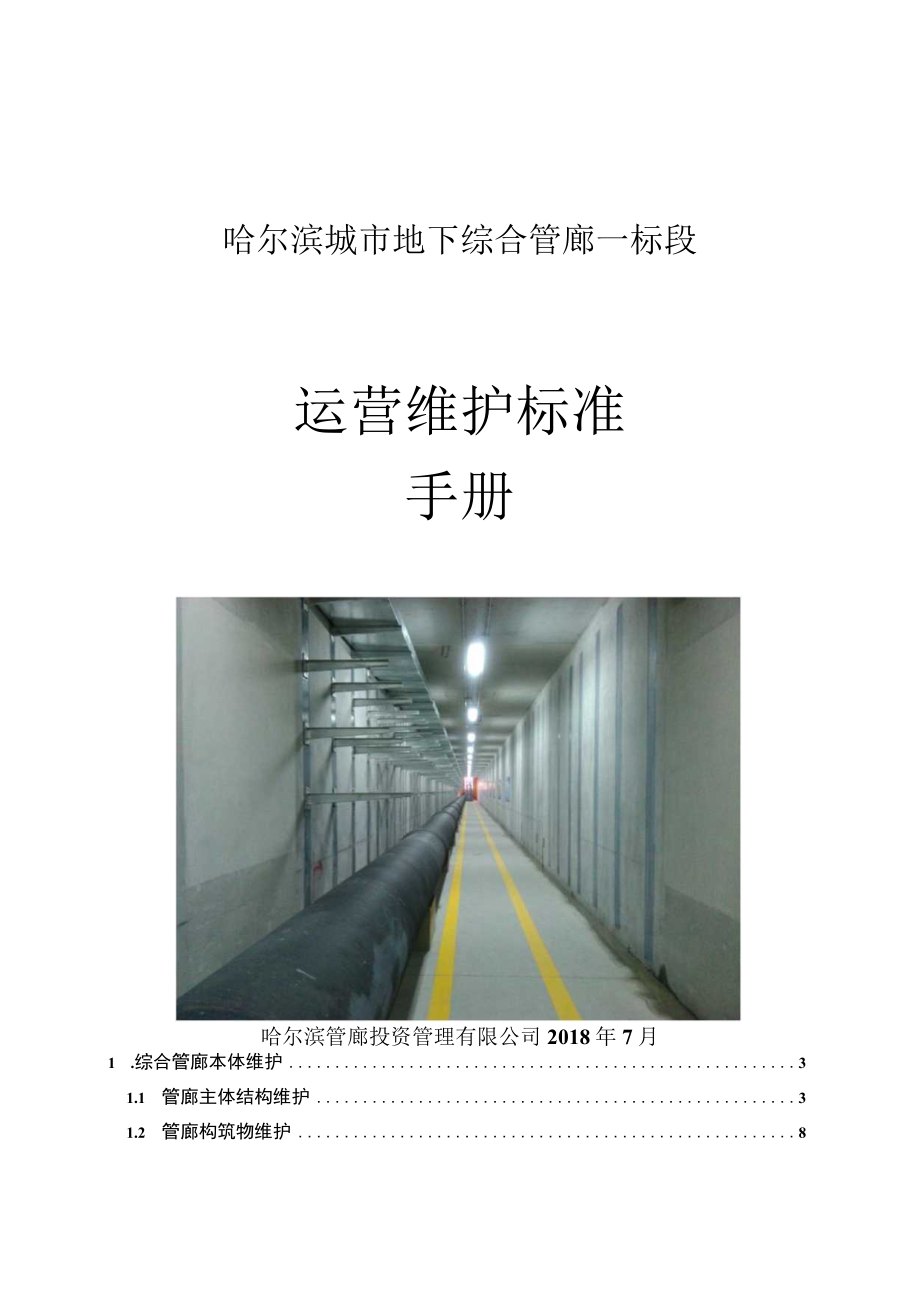

1、哈尔滨城市地下综合管廊一标段运营维护标准手册哈尔滨管廊投资管理有限公司2018年7月1 .综合管廊本体维护31.1 管廊主体结构维护31.2 管廊构筑物维护81.3 管线引入与地面设施维护91.4 防渗堵漏92 .附属设施维护102.1 消防系统维护102.2 供配电系统维护102.3 照明系统维护112.4 监控与报警系统维护112.5 通风系统维护142.6 给排水系统维护152.7 标识系统维护163入廊管线维护要求164.运营维护信息管理174.1 档案资料管理174.2 运维数据管理191 .综合管廊本体维护综合管廊本体维护范围包括综合管廊主体结构及构筑物。其中：结构主体包括：混凝土
2、管段以及与综合管廊承重结构相连成为整体的变电室、监控中心等。构筑物包括：桥(支)架、排水设施、通风口、逃生口和投料口以及爬梯、栏杆等。1.1 管廊主体结构维护1.1.1 维护范围1.1.2 检查与检测1)管廊本体日常检查(1)基本要求日常检查是对综合管廊钢筋混凝土构筑物的外观状况进行的日常巡视检查；日常检查主要检查各结构部件的功能是否完好、有效，运行是否正常；对需改善的和对运行有影响的设施缺陷应做好检查记录，并及时处置；检查日常维修养护状况； 检查综合管廊内部环境状况，通过综合监控系统对综合管廊内的温度、湿度、氧气含量、有害气体等数据进行观测并记录；检查综合管廊设施保护区内和周边地面道路交通、
3、路面施工等对综合管廊运行安全、结构安全的影响。(2)方法日常检查应分别在综合管廊内部和地面沿线，采用巡检方式进行，管廊内和地面巡检宜同步进行； 如实记录设备设施缺陷情况，实地判断缺损原因和范围，并提出处理意见； 对缺损严重、危及安全运行，且无法判断其损坏原因的，提出特殊检测的要求;对综合管廊可能产生不良影响的外部路面施工和道路交通行为，协调有关单位和部门进行妥善处置。（3）检查内容综合管廊主体仓室混凝土表面是否有明显缺陷（碎裂、缺损、裂缝、渗漏水等）；变形缝、沉降缝是否有损坏、渗漏水情况；集水井、横截沟、边沟是否有积泥、堵塞现象； 综合管廊内设备机箱门、通道门、信号灯是否完好；各出入口、通风口
4、、逃生口等处是否有异常情况，支架、桥架是否有松动、锈蚀情况；综合管廊内施工作业区域的施工情况及安全防护措施等是否符合施安全管理规定； 地面道路交通和周边路面施工、设施保护区范围内深基坑或打桩等施工对综合管廊和井口设施是否有不良影响； 路面设施是否完好，各井口应处于关闭状态，打开的井口应确认是否得到控制中心许可，并已做好完善的防护及警示措施；综合管廊内公用管线是否有明显异常情况，一旦发现异常情况应及时报告管线产权单位并协调处置。2）管廊本体的定期检测定期检测分为常规定期检测和结构定期检测。（1）常规定期检测常规定期检测是按规定周期对综合管廊的基本技术状况和各部件功能进行的全面检测；常规定期检测由
5、从事综合管廊养护工作的专业工程师组织，配以必要的仪器进行检查；（2）结构定期检测结构定期检测应在规定的时间间隔进行，间隔时间宜为6-10年，关键部位可设仪器监控测试。结构定期检测应由具备相应资质的专业单位承担，并应由具有综合管廊或隧道养护、管理、设计、施工经验的人员参加。结构定期检测应根据综合管廊建成年限、运行情况、已有技术评定、周边自然环境等制定详细计划，计划应包括采用的测试技术与组织方案并提交主管部门批准。3）管廊本体沉降检测（1）检测要求综合管廊沉降检测应符合现行国家标准国家一、二等水准检测规范GB12897的要求；(2)检测周期与检测方法由具备相应资质的专业单位提出具体方案(3)检测评
6、价每次检测后，应提交检测报告，报告应包括以下内容：检测情况介绍、检测精度评定、检测成果评价、异常情况说明、初步结论、沉降曲线图、沉降异常情况的综合分析，提出处理意见；如发现沉降量大和异常情况，应及时提交专项分析报告和处理意见。4)管廊本体的渗漏检测(1)检测要求防水等级应满足设计标准，或按现行国家标准地下工程防水技术规范GB50108要求执行；(2)检测周期综合管廊渗漏水量的检测为每季度1次；渗漏水点的检测为每季度1次；在发现结构有变形、沉降或有较大漏水点的情况应增加检测次。(3)检测方法 采用检测集水井在每2h进入的渗漏水容积数来测定； 检测仪器可用感应式水位仪；对综合管廊渗漏水点的检测应作
7、好普查记录汇总表，内容包括漏水类别、漏水点具体位置、漏水点漏水量、初始发现时间、是否为复漏点等。(4)检测评价每年应提交年度检测报告，报告应包括以下内容：检测情况介绍、漏水类别、漏水点位置、是否为复漏点、检测成果评价、异常情况说明、初步结论等，根据检测的成果和资料对渗漏的异常情况进行综合分析，提出处理意见；如发现有漏水量超过防水等级规定时，应及时进行堵漏处理。5)管廊本体的混凝土碳化检测(1)检测要求在综合管廊内应定期进行混凝土碳化检测，并以PH值来确定混凝土的碳化深度。(2)检测周期与方法由具备相应资质的专业单位提出具体方案（3）检测评价每次检测应提交混凝土碳化PH值、混凝土碳化深度、钢筋锈
8、蚀记录和混凝土保护层状况记录。6）管廊本体的特殊检测及要求（1）综合管廊在下列情况下应进行特殊检测：常规定期检测中难以判明是否安全；需要进行修复加固、改建；超过设计年限，需要延长使用；常规定期检测发现加速退化的构件，需要补充检测。（2）综合管廊本体的特殊检测应符合以下要求：特殊检测应由有资质的专业单位承担。特殊检测应由专业人员采用专门技术手段并辅以现场和实验室测试等特殊手段进行详细检测，特殊检测后应对检测结果进行综合分析并提交书面检测报告。（3）实施特殊检测前，检测单位应搜集下列资料：竣工资料；识别和鉴定结构主要材料及强度；特殊检测的原因；历次定期检测和特殊检测报告；历次维修资料；周边环境资料
9、。（4）特殊检测应包括下列内容：结构材料缺损状况诊断；结构整体性能、功能状况评估。（5）特殊检测报告应包括下列主要内容：概述、基本情况、检测组织、时间背景和工作过程；描述综合管廊目前的技术状况、试验与检测项目及方法、检测数据与分析结果、技术状况评价； 阐述检测部位的损坏原因及程度，评定继续使用的安全性； 提出结构及局部构件的维修、加固或改造的建议方案，提出维护管理措施。 6）对特殊检测结果不满足要求的综合管廊，在维修加固之前，应采取临时加固、围护措施，并应继续监测结构变化。1.1.3钢筋混凝土管段、变电室和控制中心检查维护钢筋混凝土结构的检查内容为变形、缺损、裂缝、腐蚀、老化。对于主体结构出现
10、的病害应根据不同的程度作相应、及时、有效的处理。1）钢筋混凝土管段的维护维护要求管段应结构完好，标志明显，外观清洁；管段应保持畅通，禁止堆物占用通道；管段内设施完好，定期检查通道出入口设施情况；管段不应有严重裂缝、变形、缺损、渗漏、腐蚀等病害；对于管段结构出现的病害应及时进行修复处理。维护内容及方法管段内结构表面应定期进行清理和保洁工作；日常保洁应干净、整洁，无垃圾和杂物碎片；发生管段沉降一般情况可不作调整；必要时，应对沉降数据分析后，再采取相应的加固措施；管段结构缺损应及时补修；缺损修复可采用环氧树脂砂浆或高标号水泥砂浆，出现露筋时应进行除锈处理后再修复；管段表面出现的细微裂缝应按下表处理：
11、管段裂缝处理序号裂缝宽度（mm）处理方法I0.2mm的细微裂缝封闭处理2V0.2mm的裂缝，但未贯穿可做注浆加固处理3已渗水的裂缝止水后封闭处理对管段出现的结构裂缝应及时修复，可采用环氧树脂砂浆修复，在强度不足时,可用碳纤维或粘钢等加固处理；结构变形缝止水带损坏可采用注浆止水后，再安装外加止水带方法处理;管段结构混凝土壁面的渗透可采用混凝土渗透结晶剂的方法处理；管段内的集水沟、横截沟应保证畅通，不应有淤泥和堵塞；管段内的安全门应定期检查，遇有腐蚀、卡住等情况时应及时处理；管段内的应急照明应定期检查、维修、更换，确保通道照明。2）变电室和监控中心的维护维护要求构筑物结构不应有严重裂缝、变形、腐蚀
12、等病害；对于构筑物结构出现的病害应及时进行修复处理。维护内容及方法应定期进行清理和保洁工作；结构缺损应作及时修补；结构表面出现裂缝可按管段裂缝的处理方法处理。1.2 管廊构筑物维护1.2.1 维护范围管廊构筑物包括桥（支）架、排水设施、通风口、逃生口和投料口以及爬梯、栏杆等。1.2.2 维护要求1）结构完好，并具有良好的使用功能。2）饰面应保证清洁，定期做好保洁工作。3）对于结构的损坏缺损应及时修复。1.2.3 桥（支）架维护桥（支）架表面完好，无锈蚀、油漆剥落；桥（支）架钢结构连接良好，螺栓无松动，构件无脱焊、脱落。1.2.4 排水设施维护排水设施应保证完好，无渗漏水；接口处、阀门处无漏水；
13、排水设施应保证畅通，不应有淤泥和堵塞；集水坑格栅、盖板应完好、有效，周围的扶梯、栏杆稳固，金属构件的防腐涂层完整；（4）管道的维护按照相关要求执行。1.2.5 通风口、逃生口、投料口维护结构完好，使用功能正常，外观清洁；不能堵塞，应保持畅通；金属构件应牢固可靠，较链等应正常转动。1.2.6 爬梯、栏杆维护结构完好，使用功能正常，外观清洁；牢固可靠。1.2.7 装饰层维护保持外观清洁和结构完好；对不同装饰层材料采取相应的养护方法，发现缺损及时更换、修缮。1.3 管线引入与地面设施维护1.3.1 维护范围管线引入及地面设施主要包括综合管廊内的预留孔，管廊外的预埋管、工作井以及路面的井口设施等。1.
14、3.2 维护要求1）综合管廊内管线引入处防水措施应有效，无渗漏水。2）综合管廊内预留孔与管廊结构结合处防水封堵应完好，无渗漏水。3）地面道路交通和周边路面施工对综合管廊设施无不良影。4）管道路径上及工作井附近地面无沉降及损坏，无可能有损管道和工作井的堆物。5）工作井应符合以下要求：主体结构应完好；井内壁装饰层应完整，无脱落和明显缝隙；己用管孔应有防水封堵，空闲管孔应严密封堵；井内托架（板）应完好，各类管线应可靠固定、排列整齐；（4）井内无积水、杂物。6）地面井口设施应符合以下要求：入井口、连接线井、地埋变井和自来水阀门井应封盖严实，井盖及井沿外观无损坏、变形；投料口和通风口水泥盖板应铺设完好，钢格栅铺设整齐紧固，无破损、变形，水泥沿无破损；井口设施结构安装牢固，构件无缺损、变形；1.4 防渗堵漏1.4.1 综合管廊内发生漏泥与漏水带泥，应及时进行堵漏处理。1.4.2 变形缝止水带损坏造成漏水应及时堵漏和修理。1.4.3 由于结构变形严重而造成的漏水应及时进行处理。1.4.4 因漏水影响综合管廊内设备正常工作时，应及时进行处理。1.4.5 防水堵漏使用的材料，应经相关部门检验、测试、鉴定和有合格证的许可。2.附属设施维护综合管廊附属设施包括消防系统、供电系统、照明系统、监控与报警系统、通风系统、排水系统和标识系统等。综
