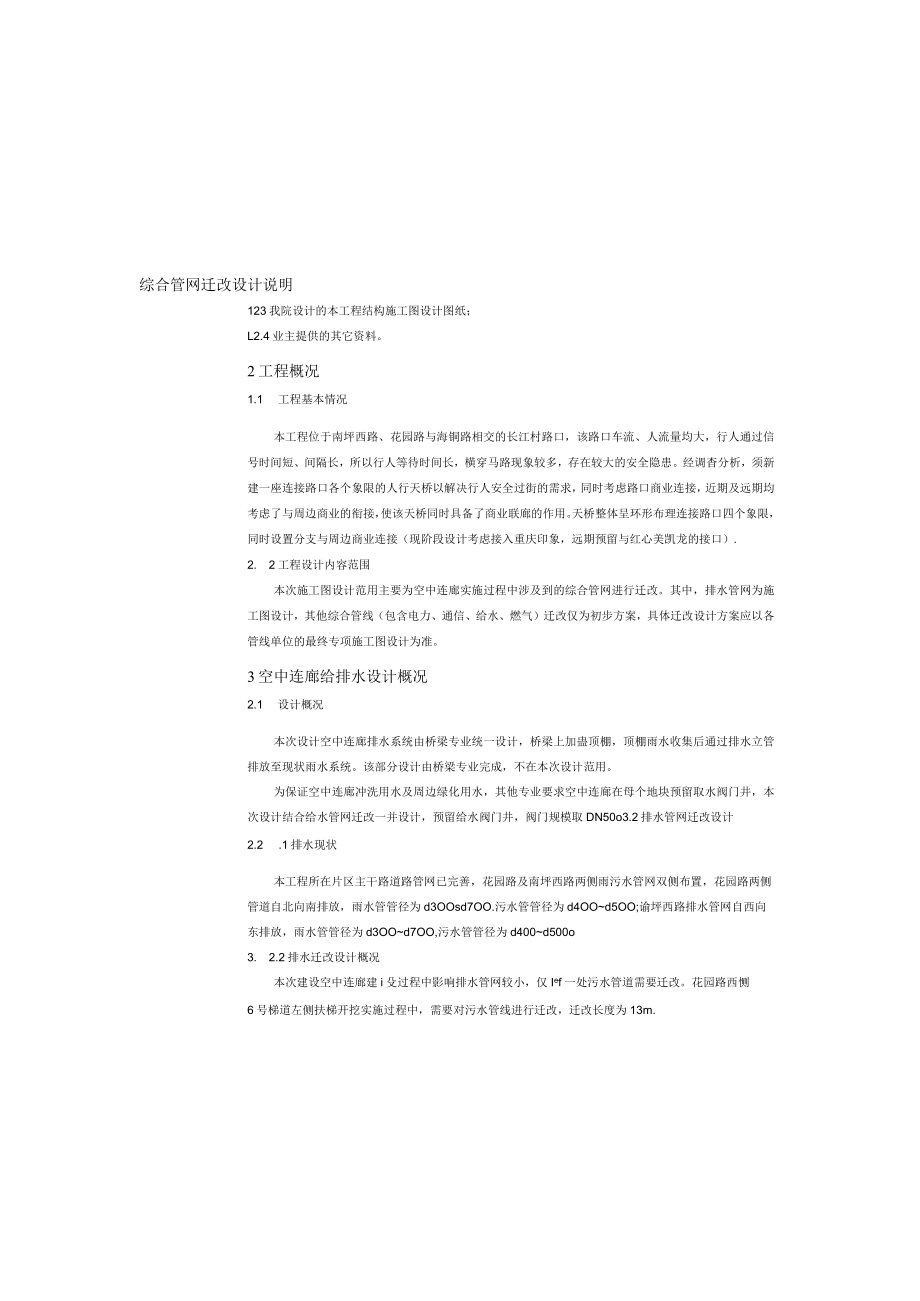

1、综合管网迁改设计说明123我院设计的本工程结构施工图设计图纸;L2.4业主提供的其它资料。2工程概况1.1 工程基本情况本工程位于南坪西路、花园路与海铜路相交的长江村路口,该路口车流、人流量均大,行人通过信号时间短、间隔长,所以行人等待时间长,横穿马路现象较多,存在较大的安全隐患。经调杳分析,须新建一座连接路口各个象限的人行天桥以解决行人安全过街的需求,同时考虑路口商业连接,近期及远期均考虑了与周边商业的衔接,使该天桥同时具备了商业联廊的作用。天桥整体呈环形布理连接路口四个象限,同时设置分支与周边商业连接(现阶段设计考虑接入重庆印象,远期预留与红心美凯龙的接口).2. 2工程设计内容范围本次施

2、工图设计范用主要为空中连廊实施过程中涉及到的综合管网进行迁改。其中,排水管网为施工图设计,其他综合管线(包含电力、通信、给水、燃气)迁改仅为初步方案,具体迁改设计方案应以各管线单位的最终专项施工图设计为准。3空中连廊给排水设计概况2.1 设计概况本次设计空中连廊排水系统由桥梁专业统一设计,桥梁上加蛊顶棚,顶棚雨水收集后通过排水立管排放至现状雨水系统。该部分设计由桥梁专业完成,不在本次设计范用。为保证空中连廊冲洗用水及周边绿化用水,其他专业要求空中连廊在母个地块预留取水阀门井,本次设计结合给水管网迁改一并设计,预留给水阀门井,阀门规模取DN50o3.2排水管网迁改设计2.2 .1排水现状本工程所

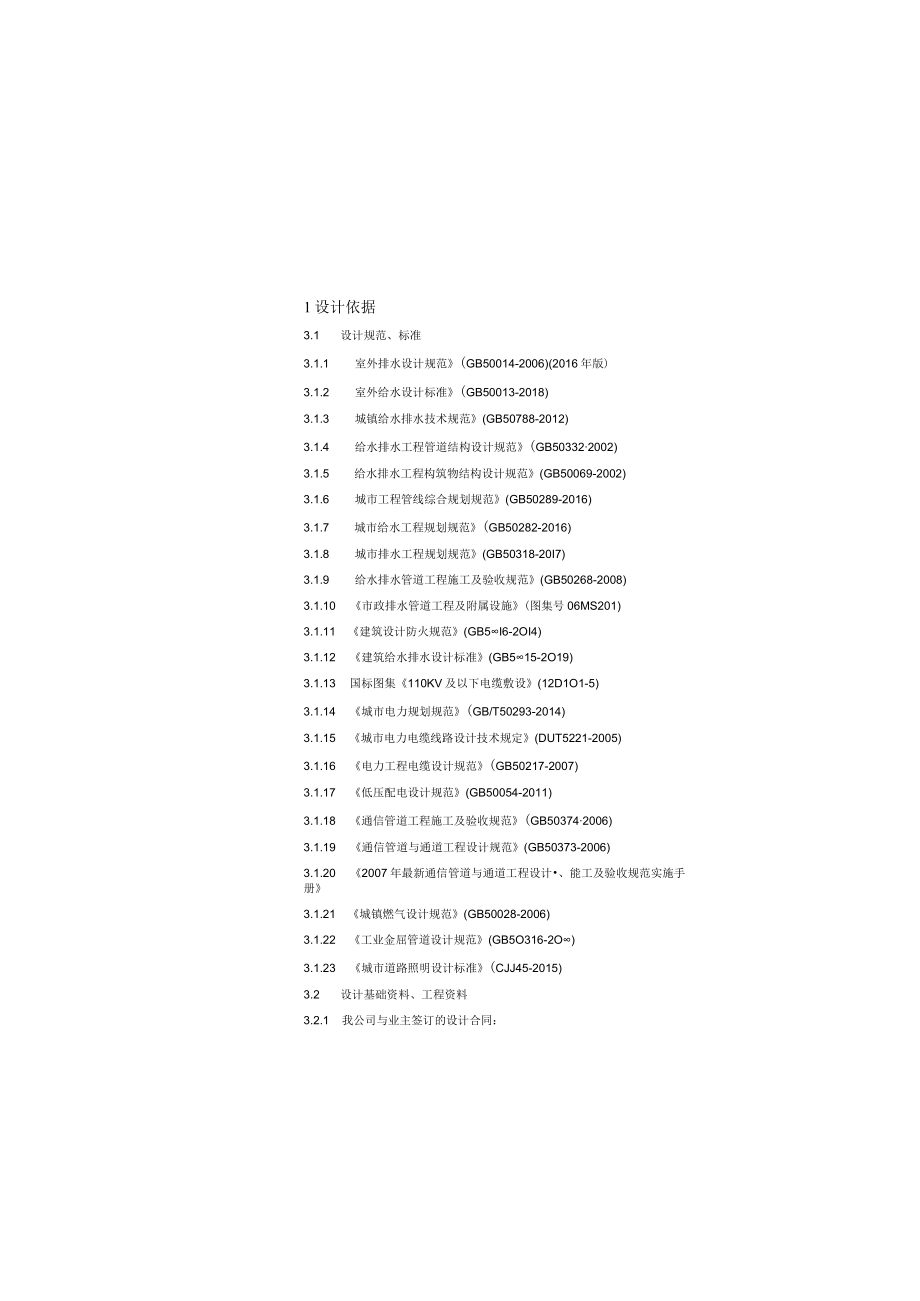

3、在片区主干路道路管网已完善,花园路及南坪西路两侧雨污水管网双侧布置,花园路两侧管道自北向南排放,雨水管管径为d3OOsd7OO.污水管管径为d4OOd5OO;谕坪西路排水管网自西向东排放,雨水管管径为d3OOd7OO,污水管管径为d400d500o3. 2.2排水迁改设计概况本次建设空中连廊建i殳过程中影响排水管网较小,仅Ief一处污水管道需要迁改。花园路西恻6号梯道左侧扶梯开挖实施过程中,需要对污水管线进行迁改,迁改长度为13m.1设计依据3.1 设计规范、标准3.1.1 室外排水设计规范(GB50014-2006)(2016年版)3.1.2 室外给水设计标准(GB50013-2018)3.

4、1.3 城镇给水排水技术规范(GB50788-2012)3.1.4 给水排水工程管道结构设计规范(GB503322002)3.1.5 给水排水工程构筑物结构设计规范(GB50069-2002)3.1.6 城市工程管线综合规划规范(GB50289-2016)3.1.7 城市给水工程规划规范(GB50282-2016)3.1.8 城市排水工程规划规范(GB50318-20I7)3.1.9 给水排水管道工程施工及验收规范(GB50268-2008)3.1.10 市政排水管道工程及附属设施(图集号06MS201)3.1.11 建筑设计防火规范(GB5I6-2OI4)3.1.12 建筑给水排水设计标准(

5、GB515-2O19)3.1.13 国标图集110KV及以下电缆敷设(12D1O1-5)3.1.14 城市电力规划规范(GB/T50293-2014)3.1.15 城市电力电缆线路设计技术规定(DUT5221-2005)3.1.16 电力工程电缆设计规范(GB50217-2007)3.1.17 低压配电设计规范(GB50054-2011)3.1.18 通信管道工程施工及验收规范(GB503742006)3.1.19 通信管道与通道工程设计规范(GB50373-2006)3.1.20 2007年最新通信管道与通道工程设计、能工及验收规范实施手册3.1.21 城镇燃气设计规范(GB50028-20

6、06)3.1.22 工业金屈管道设计规范(GB5O316-2O)3.1.23 城市道路照明设计标准(CJJ45-2015)3.2 设计基础资料、工程资料3.2.1 我公司与业主签订的设计合同:3.2.2 现场测得到的1:500现状地形图及物探图纸;雨水管沟断面的计算(雨水管道按满流进行计算)其断面计算如下:Q=V*AV=(ln)*R(2/3)*p5Q:雨水设计流量(n?/s):V:雨水设计流速(ms);A:过水断面面积(n?);n:粗糙系数,对钢筋磴圆管取n=0.014:对塑料复合管取n=0.011:R:水力半径(m);I:水力坡度。(4)污水系统设计参数本次设计人口密度参照按25000人kn

7、?考虑。根据室外给水设计规范GB500I3-2006第97页表6中所示一区特大城市的平均H用水量值取435615LCap5本工程中取550LCapdo根据规范要求,污水量取用水量的7O%8O%.本工程取80%的给水量为污水量。另外,在污水量中计入10%的地下水渗入。分流制污水管道设计流量计算公式:Qmax=QavexKsxKz(LZs)式中Qmax:设计污水流量(LZs)一最高日最高时污水秒流量。Qave:平均日平均时污水流量(LZs),根据综合污水量标准q计算Qave=qx流域计算人口数(人)/(24x36)(LZs)q=城市综合供水量标准x80%(L/Capd)Ks:地下水渗入量系数,取1

8、.1Kz:总变化系数,按下表取值:管渠内雨水流行时间:t2(min)按计第确定。卜水平均日流量(L/c5p540poioo2oo500PIoooI管径为d500。上下游接口维持原有排水系统不变,还建管道均采用FRPP双壁加筋波纹管,管道过流能力不小于原管道并考虑一定余量即可。3.2.3 设计标准及基本参数(1)排水体制本工程排水体制采用雨、污水分流制。(2)基本设计参数雨水管道按满流设计:污水按非满流设计其最大设计充满度按下表:污水管道最大设计充满度管径(mm)最大设计充满度4000.655009000.70Nl(XX)0.75本工程排水管道均采用管顶平接。(3)雨水系统设计参数雨水设计流量公

9、式:QIqWF(LZs)暴雨强度(q)采用重庆市主城区暴雨强度修订公式-巴南区:(Ls ha)189*1+0867IHP)(r+9.480)0-709设计暴雨重现期:根据规范表3.2.4要求取值:表3.2.4雨7K管渠设计重现期(年)城区类型城镇类型中心城区非中心城区中心城区的重要地区中心城区地下通道和下沉式广场等垂要地区超大城市和特大城市3-52-357030-50大城市2-5275102070中等城市和小城市23233510-20综合径流系数:巾=0.7。汇水面积(F)分地块计算(ha)本次设计采用道路新建雨水管道采用P=5年。设计降雨历时:t=ti+t2(min)其中,地面集水时间:ti

10、=5(min)(1)管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离i殳鼠检查井。(2)检查并统一采用防盗球墨铸铁井盖及盖座。按其承载能力,人行道上最低选用C250类型,车行道上最低选用D400类型。井座采用方形,井盖采用圆形,井盖盖座内空应与检查井砌块收口尺寸一致(70Omm),爬梯采用球墨铸铁成品。3) )般排水管道检查井采用C30现浇混凝土检查井,检查井具体做法洋06MS201-321o(4)检查井井盖采用具有防盗功能的井盖,井盖应有标识。位于路面上的井盖,宜与路面持平;位于绿化带内的井盖,不低于地面。人行道上井盖外观宜与人行道铺装相一致。在车行道下井盖基座与井体分

11、离。(5)排水检查并安装防坠落装置,设置防坠落网,其承重能力不小于IoOK&具体做法详大样图。6、结构采用材料要求:本工程所有现浇和预制混凝土构件均采用普通硅酸盐水泥配制;钢材采用普通热轧钢筋(钢筋等级分别为为HPB300和HRB400);砖砌块采用烧结砖,强度等级不小于MUK):石料采用微风化的砂岩,强度等级不下于Mu30o7、路面及人行道破坏修补本设计排水管道部分铺设及开挖会对现状人行道造成破坏,在排水管道施工完毕回填后需对人行道路面进行恢豆,具体的做法详大样图图纸内容,由于暂缺原道路设计资料,做法参照本次设计大样图进行,同时应根据实际开挖后的路面结构进行原状恢豆,该部分工程量以现场实际发

12、生量为准。4) 2.5沟槽开挖及回填1、管渠沟槽开挖(1)排水管沟槽开挖放坡坡比根据所开挖的地质岩层情况和地勘报告确定同时应满足给水排水管道工程施工及验收规范(GB50268-2008)第4.3条的要求。燃气管道开挖沟槽应满足城镇燃气输配工程施工及验收规范(CJJ33-2005)第2.3条的要求。管道沟槽开挖要求及开挖时沟底宽度详见管道沟槽开挖断面图。(2)开挖时如发现不良地质,则需根据有关施工规范对沟槽作支撑处理,防止垮塌事故,同时应确保周边建构筑物的安全(3)沟槽开挖建议采用人工开挖,沟槽开挖应控制超挖。对于柜方地段,填方应按道路路基要求进行,须在填方进行至管顶标高1.0m之上后方可开挖管

13、道沟槽。总变化系数Kz2.32.01.81.71.61.51.41.3(5)水力计算由于本次设计目的仅是对因开挖施工造成影响的排水管线进行局部迁改还建,根据建设业主和市政主管部门前期协调会意见,还建管道过流能力不小于原管道并考虑一定余量即可。还建排水管道计算:序号计算节点原管径原坡度最大充满度过流能力计算节点管径最小坡度最大充满度过潦能力(mm)(%)(ms)(mm)(%)(m3s)1原污水管道钢筋彼管d5004.00.70.58还建污水管塑料管材d5004.00.70.74本次设计还建污水管道均采用塑料管材,过流能力时采用管道最大充满度进行校核,校核还建管道过流能力均大于原管道,并适当留有余

14、量。3.2.4 管材、基础、接口及附属构筑物L管材及断面形式(1)排水管道断面形式采用圆形断面。(2)本工程中排水管道均采用FRPP双壁加筋波纹管。排水管道覆土小于5米时采用SN8级(环刚度为8KNm2)0(3)工程所用的排水管道、管件密封圈、粘接剂等必须符合国家现行的有关标准,并具有产品出厂合格证等有效证明文件。FRPP管的制造及安装应符合埋地塑料排水管道工程技术规范(CJJI432010)的要求及各企业的产品标准及安装操作手册。管材的外观质量及尺寸应符合现行国家产品标准的质量要求。管材的外观质量及尺寸应符合现行国家产品标准的质量要求。本工程中所标注管道大小均指管道内径。2,接口FRPP管接

15、口形式采用热熔连接:具体的接口形式和做法严格按照国家相关标准和管材供货厂家的要求执行。3、基础(1)FRPP管采用砂垫层基础。(2)排水管道地基处理应满足道路工程和管道基础对承致力的要求。管底填方高度不大于3米时,可按道路密实度要求回填到路基标高后,再开挖管槽。管底填方高度大于3米时,应按照道路密实度要求回填至管顶以上1.0米后,再开挖管槽施工管道。管道施工回填压实后,再分层回填压实至设计路面高程。4、检查井据正式的设计变更文件进行施工。(4)检查井井面标高应根据实际路面标高合理调整,保持与完成后路面齐平。当井面实际标高与设计标高有较大出入时,应及时通知设计人员进行更核确认。(5)过街预留管管端用砖封堵,并作好隐蔽记录
