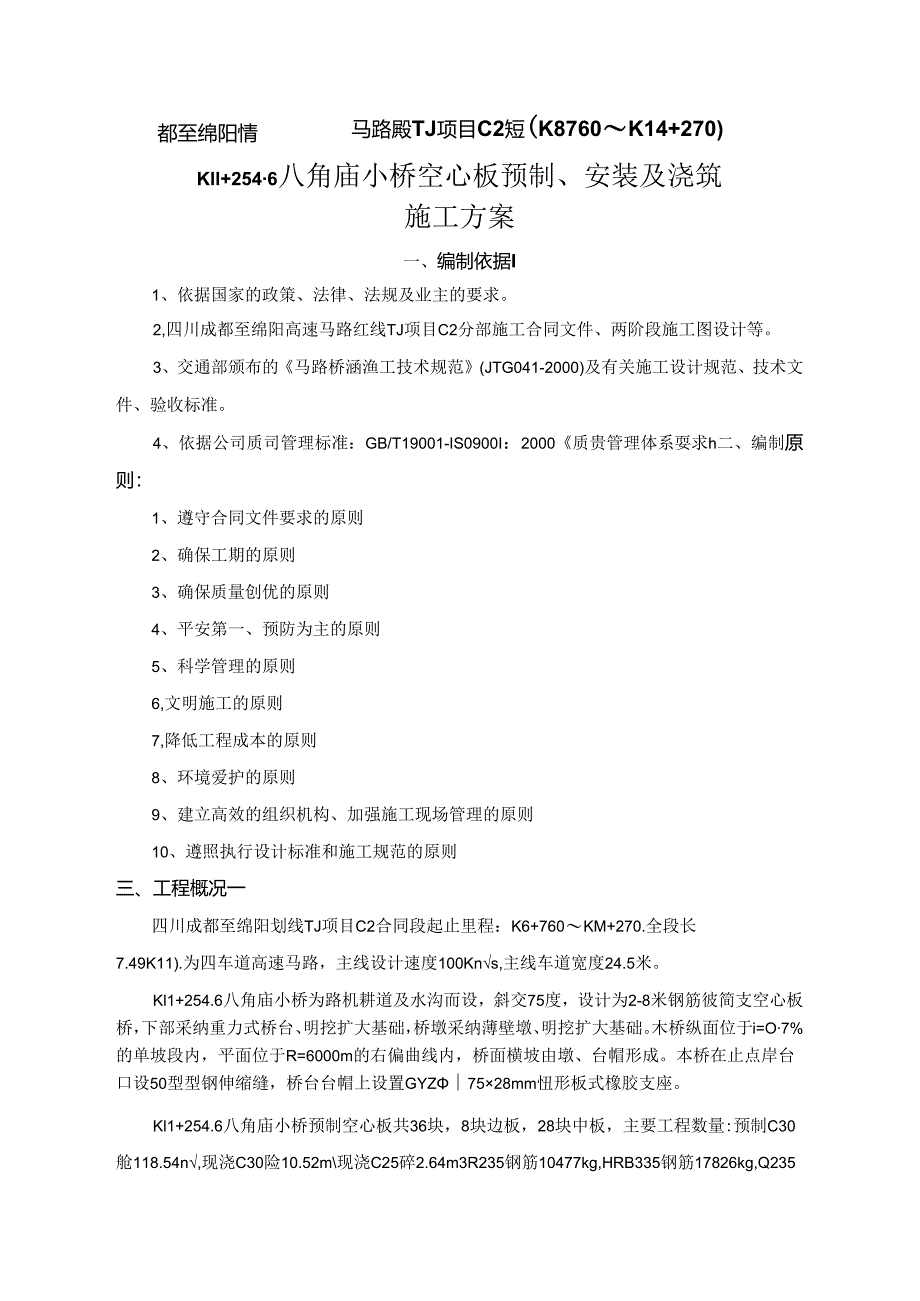

1、都至绵阳情马路殿TJ项目C2短(K8760K14+270)Kll+2546八角庙小桥空心板预制、安装及浇筑施工方案一、编制依据I1、依据国家的政策、法律、法规及业主的要求。2,四川成都至绵阳高速马路红线TJ项目C2分部施工合同文件、两阶段施工图设计等。3、交通部颁布的马路桥涵渔工技术规范(JTG041-2000)及有关施工设计规范、技术文件、验收标准。4、依据公司质司管理标准：GB/T19001-IS0900I：2000质贵管理体系耍求h二、编制原则：1、遵守合同文件要求的原则2、确保工期的原则3、确保质量创优的原则4、平安第一、预防为主的原则5、科学管理的原则6,文明施工的原则7,降低工程成
2、本的原则8、环境爱护的原则9、建立高效的组织机构、加强施工现场管理的原则10、遵照执行设计标准和施工规范的原则三、工程概况一四川成都至绵阳划线TJ项目C2合同段起止里程：K6+760KM+270.全段长7.49K11).为四车道高速马路，主线设计速度100Kns,主线车道宽度24.5米。Kl1+254.6八角庙小桥为路机耕道及水沟而设，斜交75度，设计为2-8米钢筋彼简支空心板桥，下部采纳重力式桥台、明挖扩大基础，桥墩采纳薄壁墩、明挖扩大基础。木桥纵面位于i=O7%的单坡段内，平面位于R=6000m的右偏曲线内，桥面横坡由墩、台帽形成。本桥在止点岸台口设50型型钢伸缩缝，桥台台帽上设置GYZ7

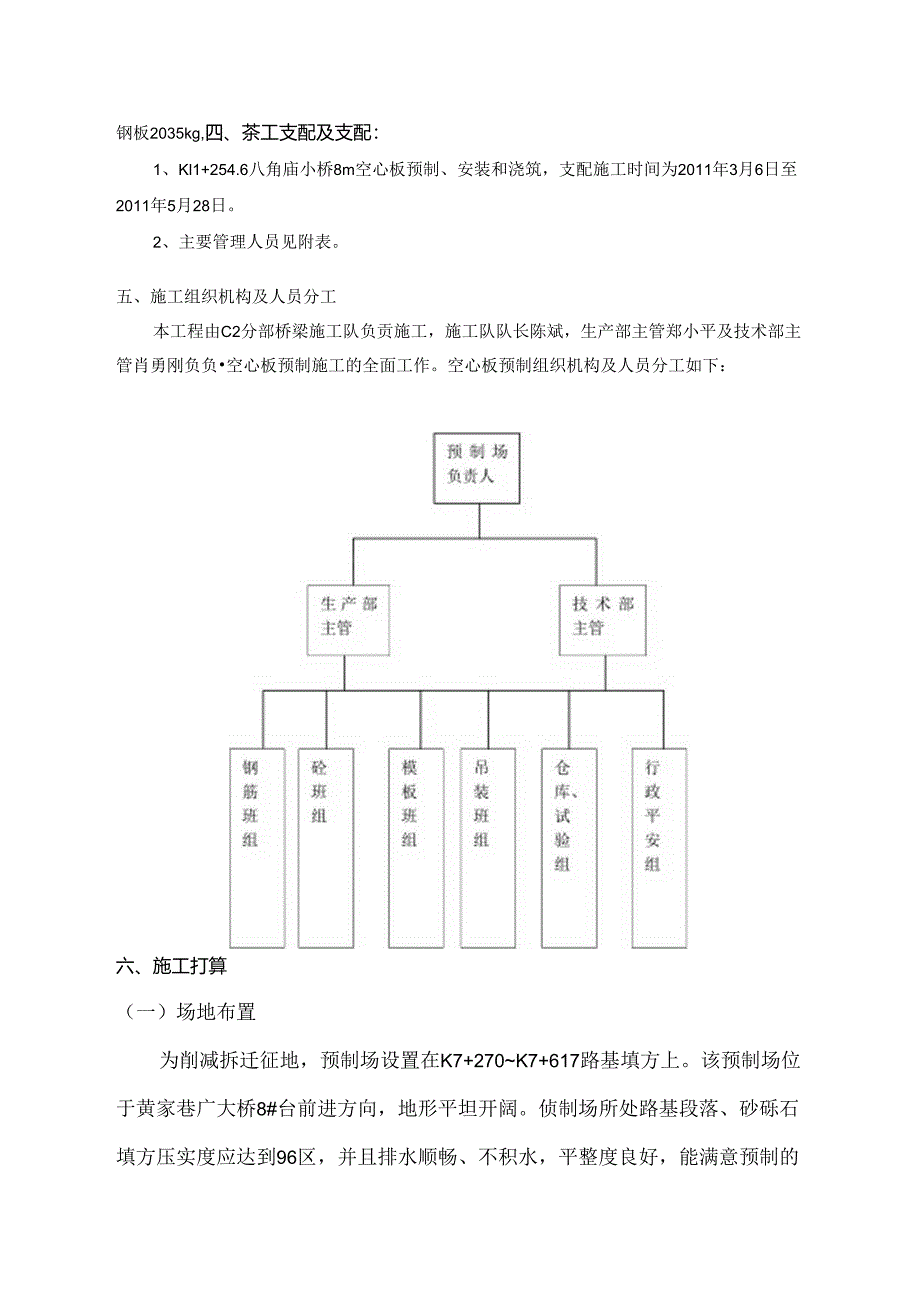

3、528mm忸形板式橡胶支座。Kl1+254.6八角庙小桥预制空心板共36块，8块边板，28块中板，主要工程数量:预制C30舱118.54n,现浇C30险10.52m现浇C25碎2.64m3R235钢筋10477kg,HRB335钢筋17826kg,Q235钢板2035kg,四、茶工支配及支配：1、Kl1+254.6八角庙小桥8m空心板预制、安装和浇筑，支配施工时间为2011年3月6日至2011年5月28日。2、主要管理人员见附表。五、施工组织机构及人员分工本工程由C2分部桥梁施工队负贡施工，施工队队长陈斌，生产部主管郑小平及技术部主管肖勇刚负负空心板预制施工的全面工作。空心板预制组织机构及人员

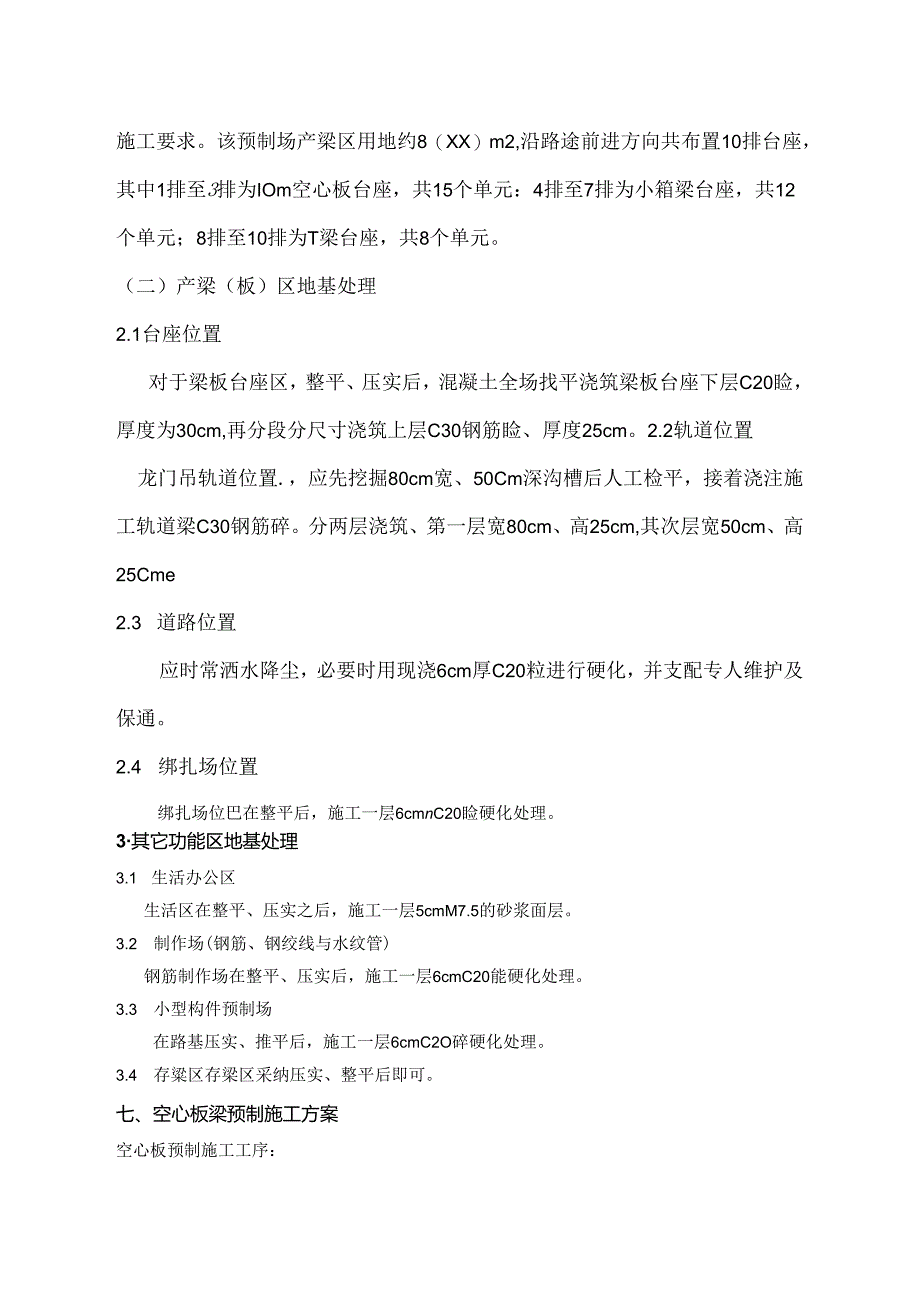

4、分工如下：六、施工打算（一）场地布置为削减拆迁征地，预制场设置在K7+270K7+617路基填方上。该预制场位于黄家巷广大桥8#台前进方向，地形平坦开阔。侦制场所处路基段落、砂砾石填方压实度应达到96区，并且排水顺畅、不积水，平整度良好，能满意预制的施工要求。该预制场产梁区用地约8（XX）m2,沿路途前进方向共布置10排台座，其中1排至3排为IOm空心板台座，共15个单元：4排至7排为小箱梁台座，共12个单元；8排至10排为T梁台座，共8个单元。（二）产梁（板）区地基处理2.1台座位置对于梁板台座区，整平、压实后，混凝土全场找平浇筑梁板台座下层C20睑，厚度为30cm,再分段分尺寸浇筑上层C3
5、0钢筋睑、厚度25cm。2.2轨道位置龙门吊轨道位置.，应先挖掘80cm宽、50Cm深沟槽后人工检平，接着浇注施工轨道梁C30钢筋碎。分两层浇筑、第一层宽80cm、高25cm,其次层宽50cm、高25Cme2.3 道路位置应时常洒水降尘，必要时用现浇6cm厚C20粒进行硬化，并支配专人维护及保通。2.4 绑扎场位置绑扎场位巴在整平后，施工一层6cmnC20睑硬化处理。3其它功能区地基处理3.1 生活办公区生活区在整平、压实之后，施工一层5cmM7.5的砂浆面层。3.2 制作场(钢筋、钢绞线与水纹管)钢筋制作场在整平、压实后，施工一层6cmC20能硬化处理。3.3 小型构件预制场在路基压实、推平
6、后，施工一层6cmC2O碎硬化处理。3.4 存粱区存梁区采纳压实、整平后即可。七、空心板梁预制施工方案空心板预制施工工序：底座清理一钢筋加工及安装一侧模安装一底板混凝上浇注一插入芯模一浇筑两侧及顶板混凝土一并护待强一封端一移运、存梁。1 .场地清理预制场地应平盘、密实、清洁，并实行排水措施防止场地沉降，保证梁的预制及移运的平安，空心板底座表面平顺，底座布置既要紧凑乂要保证梁体预制及移运便利。2.钢筋加工及安装(1)在钢筋加工场地，按要求对钢筋进行调直、切割、焊接成钢筋骨架后，用人工运钢筋骨架至底座，在底座板上绑扎成型.留意：底座上钢筋前，肯定要刷脱模剂，并检查底座尺寸及强度。(2)在工作场地钢
7、筋骨架的拼装、焊接应遵循以下施工工序：首先,应按设计图纸放大样，放样时考虑焊接头的钢筋，应检杳每根接头焊有无开焊、变形，如有开焊应补焊，拼装时，在须要焊接位置用木楔卡卡住，防止电焊时局部变形，待全部饵接点卡好后，先在饵缝两湍点焊定位，然后进行焊缝施焊.施焊依次宜由中到边进行，先焊骨架下部，后焊骨架上部，相邻焊缝采纳分区对称焊，不得顺方向一次焊成，焊渣应随焊随敲，焊口要饱满匀称。(3)钢筋骨架绑扎成型钢筋在加工房加工后现场人工安装，钢筋的焊接、绑扎应满意规范要求。钢筋焊接采纳电弧焊接，搭接双面焊接。制成的钢筋骨架，必需具有足够的刚度和根定性，以便在运输、力装和浇注时不致拆散、依位、变形，必要时可
8、在某些点增设可拆除的内撑。凡因施工须要而断开的钢筋当再次连接时，必需进行焊接并应符合施工技术规范要求。施工时要切记各工序之间的联系需在上一工序预埋的钢筋，不得遗漏,以免影响卜.一工序的进行。（4）外观检查钢筋骨架成型后，其外观质量应满意：外观尺寸满意技术要求，绑扎坚固，上下支撑坚固。3 .模板安装在预定钢模板成品检验合格，并经监理工程肺对钢筋骨架检查合格后，即可进行模板安装工作。每4.5m货的异型钢模板,用16螺统杆连接紧密，表面刷层脱模剂，两侧模板包底模5E,每隔1.2m从底模下穿16螺丝杆，外用IoCm槽钢固定，两侧模板外用钢板撅和木支撑，支操模板卜端，使钢板紧贴底模，保证模板不横向移位。
9、钢板蹶间隔1.2m。模板内侧上都用钢筋内支撑,施工完毕即撤掉。所安装模板应满意：断面尺寸误差4mm,相邻模板凹凸差2叫，拼装钢模板平盛W3（三（两米直尺检查），两模板之间拼缝VImm,模板安装后，其预留件安装必需坚固，预留空位位理正确.同时对模板节点联系、纵向稳定性、模板尺寸进行检查，自由检杳人员填写表格，待监理工程师签字认可后，即可进行浇筑。4 .混凝土浇注模板安装完成后，经监理工程师同意后方可拌合浇筑彼.（1）睑拌制空心板浇筑所用的能采纳预制场内自拌碎，碎搅拌采纳50O1.强制式搅拌机，全部材料装入搅拌筒至起先出料的最短时间不低于Ein,坍落度限制在3-5an。（2）砂运输及浇筑能按肯定厚
10、度、依次和方向分层浇筑，应在下层睑初凝和亚塑前浇筑完成上一层碎。的铺底8on,用平板振动棒振实。然后穿芯模，芯模采纳钢管，井外包一层塑料薄膜,以便于脱模。留意：应在模内设置定位钢筋防止芯模上浮浇筑完成后，应在险初凝前时顶面拉毛处理.5 .拆模养护（1）在混凝土强度能保证混凝土表面及棱角不损坏的状况下方可拆除，般在混凝土抗压强度达到2.5Mpa时方可拆除侧模“（2）承重侧模架和支架，应在混凝土强度能承受自重时方可拆除，应达到混凝土设计等级的70%。拆模后假如表面有粗槌、不平整、蜂窝或不良外观，凿到工程师同意的深度，并以工程师同意的混凝土等级重新填筑和修整表面。（3）拆模过程中不得对空心板体混凝土
11、造成过大冲击及损杏。（4）板端及板顶面等与现浇混凝土接触面必需凿毛、冲洗，以保证新老混凝十.结合效果。6 .混凝土养生拆除模板后，即刻养生，土工布瞪盖，洒水不小丁7大。7 .封埔后心板达到养护期限后，用与空心板碎强度等级的能进行端头封塞，并应保证封端般秘固，吊运不得脱落。8 .其他（1）预制边板，预留栏杆钢筋的位置及尺寸务必精确。（2）若拆除后碎有缺陷，修补方案须经监理人员认可后方可进行。（3）役浇筑后必需刚好对空心板进行编号，严防混乱。9 .移运及存梁空心板预制完毕经检查合格后，方可存放或架梁。空心板板在碎强度达到设计强度的85%以后才能起吊、运输,空心板堆放时采纳端部两点搁支，堆放层数不得
12、超过两层，并不得上下倒置，移运或存放过程中应实行有效措施防止空心板体横向帧斜不大于3度，纵向帧斜不大于5度。八、空心板梁吊装1 .复查桥台台附表面标高，冲出板梁安装限制线，支座放置十字线。2 .装车。用预制龙门吊装军，将板梁提升到忖定高度（25m左右），拖车开进板梁下对好方位，缓缓落钩，直到板梁落到拖车上稳固牢靠后方可脱钩。3 .运输。无论拖车在现场、马路、临时便道上行使运输，板梁均需作临时固定，用钢丝绳T斤头，小吨位手拉葫芦将板梁与拖车架连接固定.使梁和车形成一体，防止运输过程中板梁移动造成质量、平安事故。平放两端M点处必需设置支搁方木。4 .空心板梁运输到安装现场后，用25T汽车吊安装。本
13、工程为半幅施工吊装，汽吊停于O九岩桥台外侧砂砾石路基上，吊装依次为从右幅到左幅进行.5 .空心板梁吊装应有专业人员指挥，起吊及卜.降时要做到平稳及听从指挥，空心板梁安装时，应用4E模板限制好，伸缩缝宽度，板梁与板缱安装应限制匀称，板梁安装后应无松动，与支座间应无空隙，否则应用铁片垫平。垫平后支座应无松动、无移位，否则板梁应重新安装。边梁吊装时应累旅防滑垫块，边梁边线应到位、顺直。九、较缝就工1 .空心板梁吊结束后，需刚好进行交锋处理。由于桥梁采纳较窄而深的较空心板在吊装就位前，应将银缝结介面充分凿毛，较缝内配身钢筋与预制板申出的钢筋点焊在一起，且在校上缘将相邻伸出的钢筋相互点焊在一起，以防止校
14、健开裂、港水和板体外爬等弊病。2 .皎缝施工时留意要将板梁间的缝堵塞好，预防水泥浆漏失，较缝内睑必需报捣密实。十、环境爱护措注1.加强环保教化，树立环保意识.3 .保持施工场地整齐，做到材料堆放整齐，标示清晰，机械设备停放有序。4 .预制场废弃杂物、垃圾设专人清理，并集中作无害化处理。严禁随意弃置。5 .施工废水及生活废水应排至桀水坑，然后统一处理，严禁到处流淌十一、质量保证指簿1.组织与此项工程有关的施工人员进行全面的旗量意识教化,仔细学习工程技术规范和质量检验标准、技术规范和施工图纸。2,严格限制质量，实行三检制度，即先有班组内部工序质量自检后，必需再由侦检m进行检查，检查合格后，再通知工
15、区技术人m及监理工程师进行检查并签认，合格后才能进行下道工序施工。3.严格依据技术交底及图纸施工，实行工序限制，对每道工序提出质量标准和检查险收内容，以保证工程痂量在施工过程中处于受控状态.4,对施工用材料除必需有产品质量保证书外，还需进行抽样试验，试验结果合格后方可用于工程施工。5.对施工用机械、器具细心保养，在施工前保持状态良好，并制订相应的应急措施。对各种仪表须提前作好校核，并在施工中随时检查其工作状况。十二、平安保证措施1 .按设计施工，按规范作业。2 .加强平安教化，创建重平安、重痂量的风气。加强货任心，提高敬业爱岗风尚。3 .设立专职安检员。1.按用电规定布置电线、电缆,并安装漏电爱护器，防止用电损害事故。5 .各种起亚、吊装设备及器具必需经过受力检算并满意要求，并严格依据规定作业。6 .在施工中，全部施工人员必需做戴平安帽，不得穿拖鞋.高空作业必系平安绳。7 .施加预应力过程中，要严格依据程序规范施工，加强平安检查，千斤顶前方不得站人。8,吊装及移运梁过程中，应设专人指挥。9 .梁体制筋骨架制作完成后，必需将其支撑稳定，防止发生倾倒.
