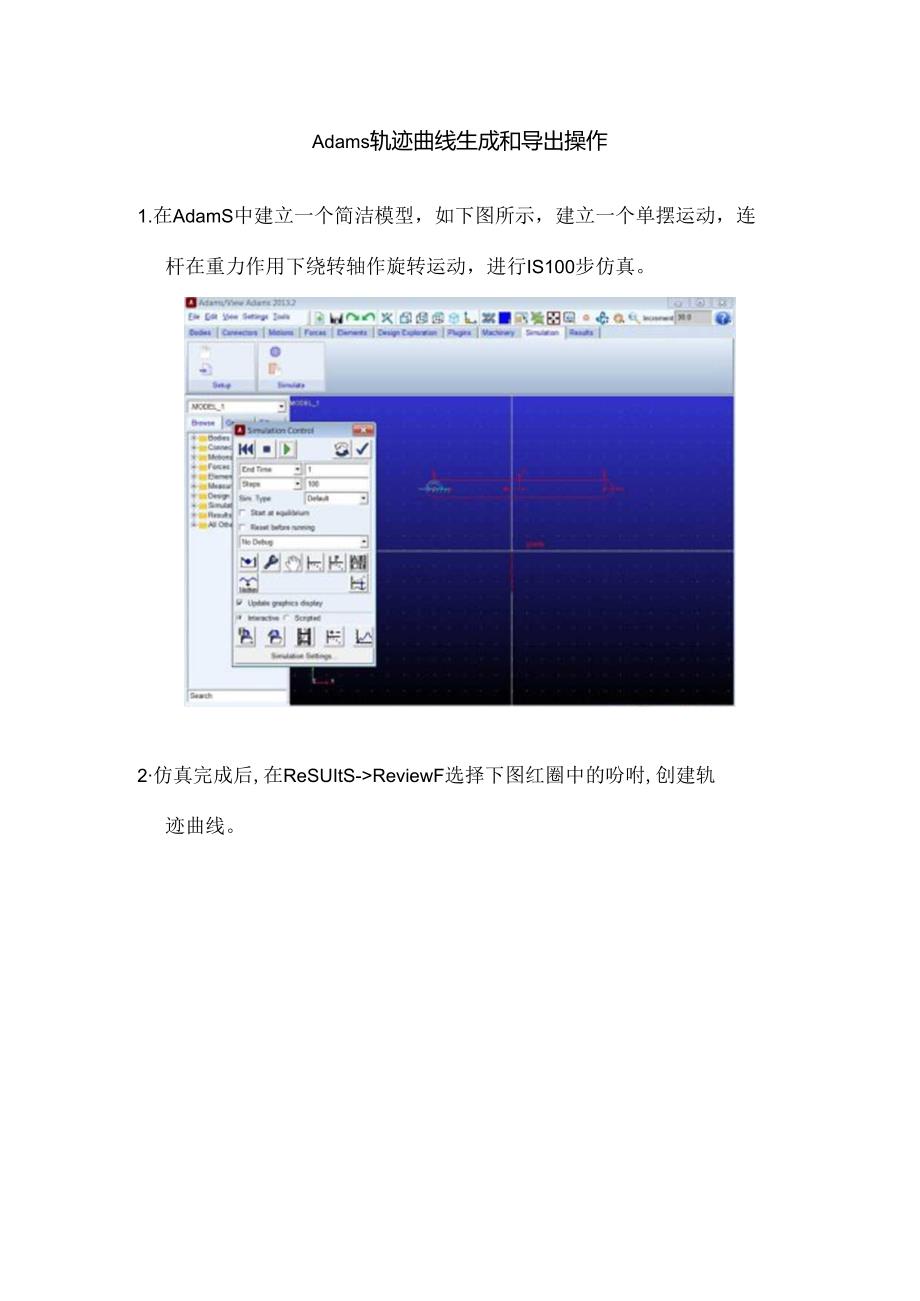

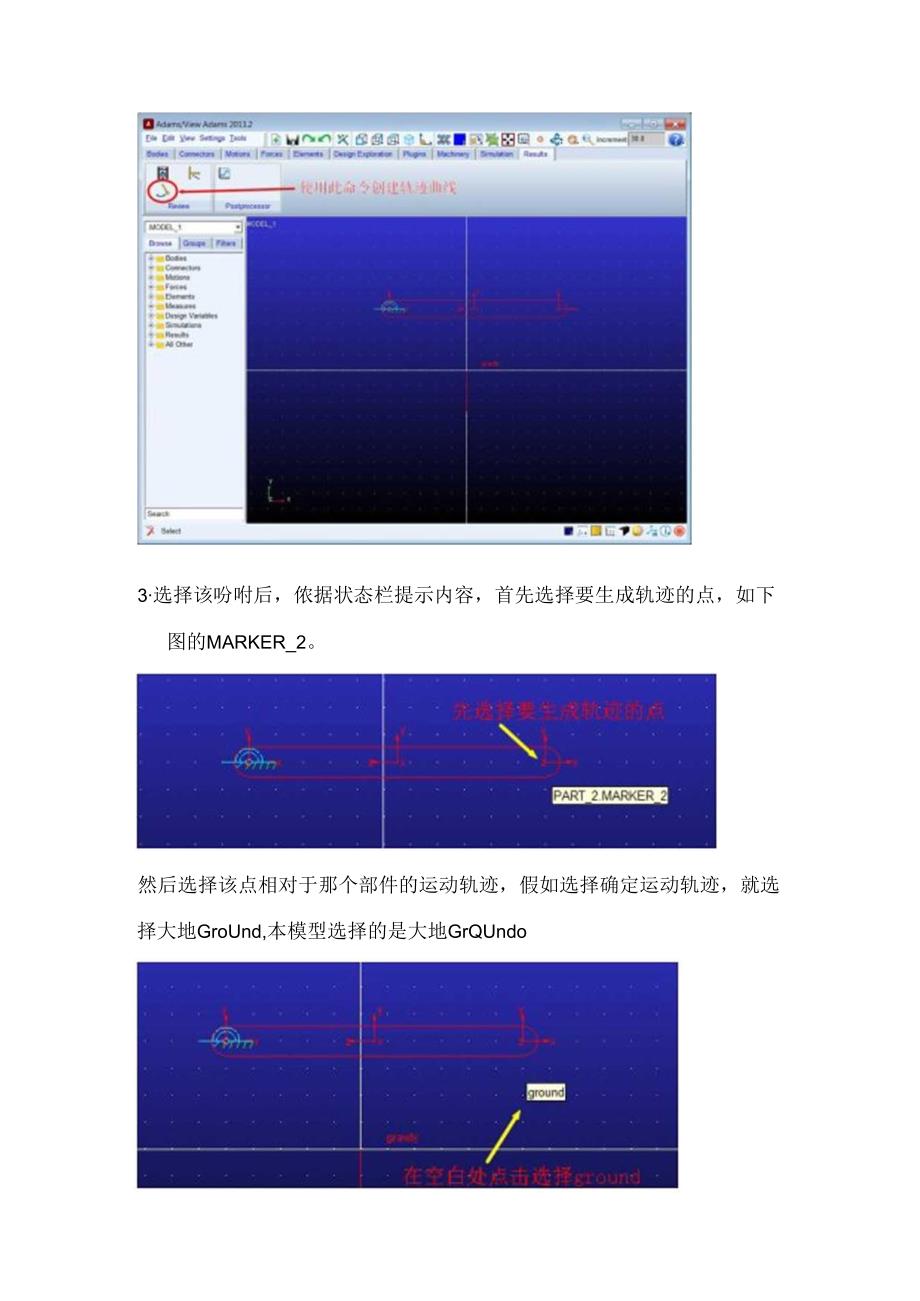

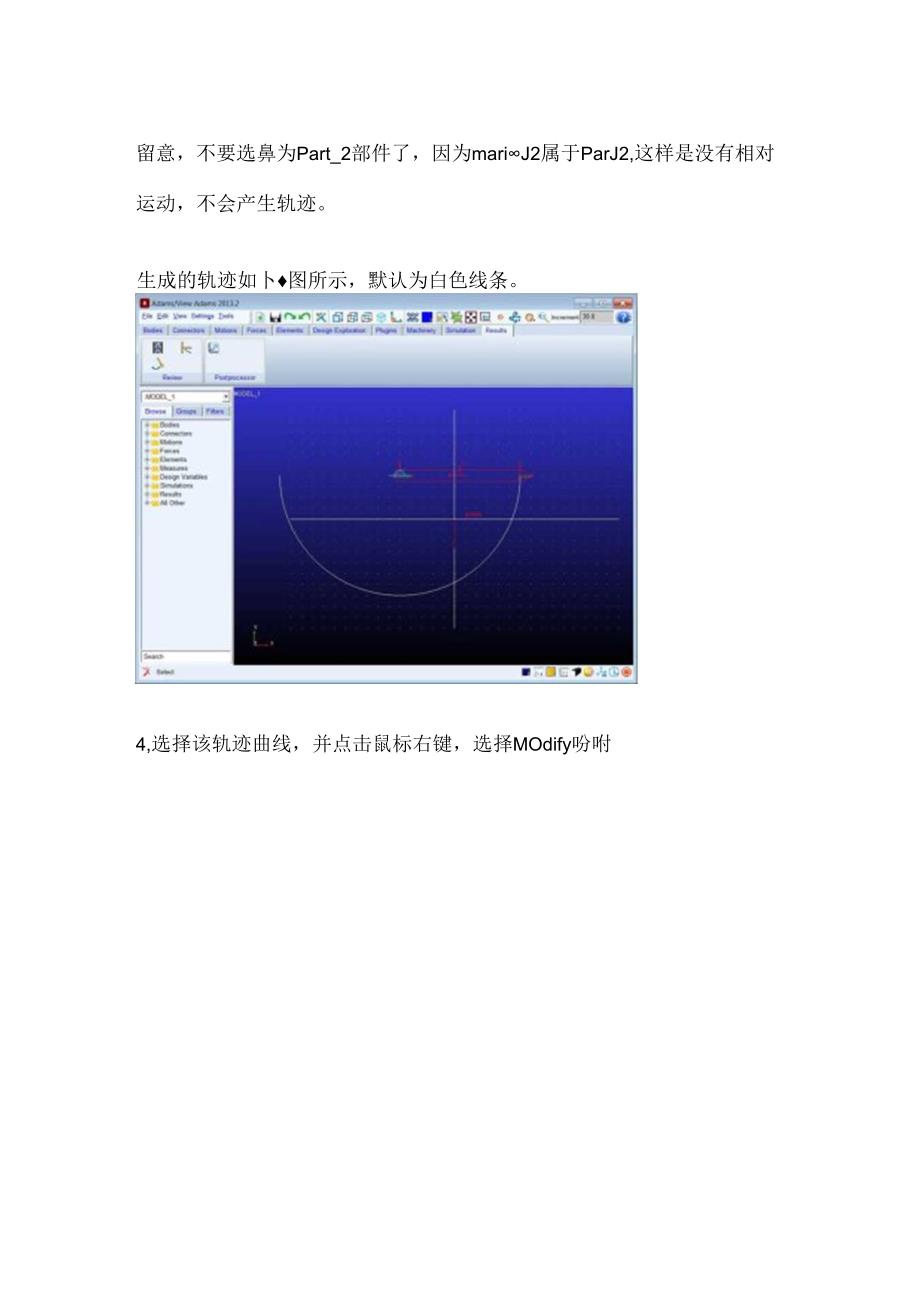

Adams轨迹曲线生成和导出操作1.在AdamS中建立一个简洁模型，如下图所示，建立一个单摆运动，连杆在重力作用下绕转轴作旋转运动，进行IS100步仿真。2仿真完成后,在ReSUItS-ReviewF选择下图红圈中的吩咐,创建轨迹曲线。3选择该吩咐后，侬据状态栏提示内容，首先选择要生成轨迹的点，如下图的MARKER_2。然后选择该点相对于那个部件的运动轨迹，假如选择确定运动轨迹，就选择大地GroUnd,本模型选择的是大地GrQUndo留意，不要选鼻为Part_2部件了，因为mariJ2属于ParJ2,这样是没有相对运动，不会产生轨迹。生成的轨迹如卜图所示，默认为白色线条。4,选择该轨迹曲线，并点击鼠标右键，选择MOdify吩咐5 .弹出曲线修改对话框,如下图，点击下图红圈中的吩咐按钮。6 .在弹出的1.ocationTable对话框中，点击Write按钮，并选择保存的文件名称，如quxian.txt,这样在路径下生成命名的文件。皙方淑鼐据曲线是相对于Marker_6点的相对坐标数据，不是肯定坐标数据。QModifyaSe9m1tCountVZ8RrncMar*fMARKER_6RMPrCft#Qxv9CURVEiRfncMMnxMATRK1dSPreXPwrtiFiumnwotf裳I国0O100b458W11S1E-OW-07-_7 .运用记事本可以打开查看该曲线数据。
