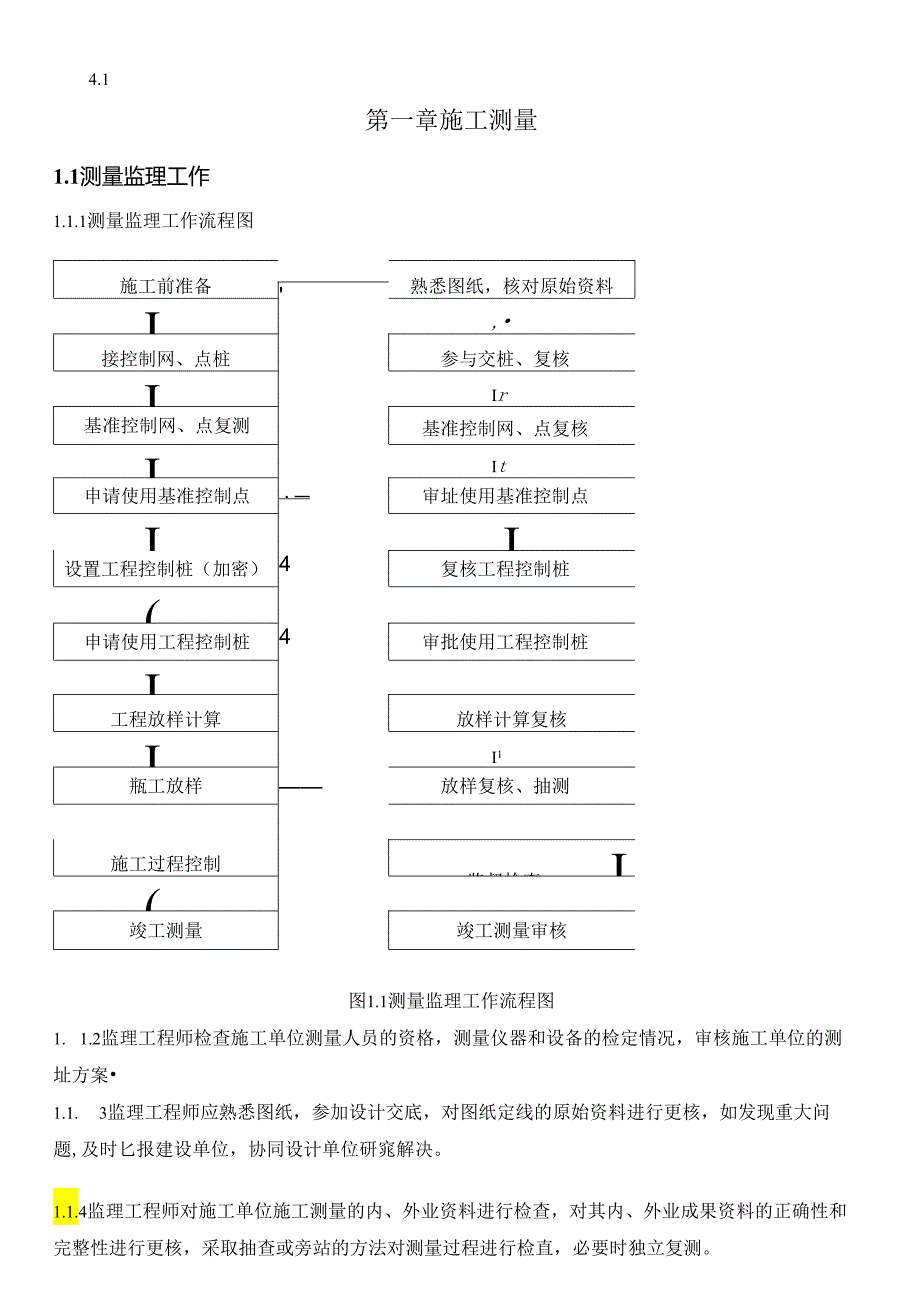

2、啦42第四章桥梁及涵洞工程4.1 桥IHUt理工作434.2 Jt工前的准备工作434.3 3基础444.4 桥梁墩台464.5 桥梁上部结构474.6 涵洞504.7 防水层和沉降缝51第五章隧道工程525.1 Rtit工程监理工作525.2 明洞和隧道洞口开挖、浇（碉）筑535.3 隧道洞身和辅助洞室开挖545.4 支护565.5 防排水575.6 村朝695.7 附属M615.8 监控量测62第六章轨道工程6.1 施工准备监理工作636.2 MStt656.3 铺轨前铺破666.4 无碘床666.5 有缝线路轨道686.6 道岔及铺轨伸缩调解器706.7 道口、防护棚栏716.8 护轨7
3、26.9 线路、信号标志726.10 轨道加强设备72第一章施工测量1.1测量监理工作1.1.1测量监理工作流程图施工前准备,I熟悉图纸，核对原始资料II,接控制网、点桩参与交桩、复核IIr基准控制网、点复测基准控制网、点复核IIt申请使用基准控制点一审址使用基准控制点II设置工程控制桩（加密）4复核工程控制桩(申请使用工程控制桩4审批使用工程控制桩I工程放样计算放样计算复核II1瓶工放样放样复核、抽测施工过程控制监督检查I(竣工测量竣工测量审核图1.1测量监理工作流程图1. 1.2监理工程师检查施工单位测量人员的资格，测量仪器和设备的检定情况，审核施工单位的测址方案1.1. 3监理工程师应熟
4、悉图纸，参加设计交底，对图纸定线的原始资料进行更核，如发现重大问题,及时匕报建设单位，协同设计单位研窕解决。1.1.4监理工程师对施工单位施工测量的内、外业资料进行检查，对其内、外业成果资料的正确性和完整性进行更核，采取抽查或旁站的方法对测量过程进行检直，必要时独立复测。1.1. 5监理工程师检查相邻令同段搭接处测量结果及资料的符合性，必要时组织相邻合同段进行贯通测量和跨标段联测。1.2. 6督促施工单位在测量工作中采取行之有效的多极复核制，完成交班史测、控制测量、施工放样测量、蝮工测证以及导线网、导线点和水准点保护等工作。1.3. 桩复核1.2 .1开工前,监理工程师应参加由建i殳单位主持的
5、勘察设计单位向施工单位进行的现场交桩工作,并与建设单位、设计单位、施工单位一起卷署交接桩文件记录。1平面控制导线网、点机、交点桩、副交点桩、直线上的转点桩、圆曲线及缓和曲线的要素点桩2永久水准基点及增设的临时水准基点桩。3大型建筑物（如桥梁、隧道等）或夏杂地段的平面控制桩及勘察设计单位提供的测算和精度评定资料。4控制桩的护桩。1.2.2监理工程师应按照招标文件和规范要求检查交桩数量、精度，签署手续及各种数据应齐全。若重要桩丢失，不能满足施工测量需要时，应向建设单位报告。1.3 工程复测1.3.1 导线和水准控制网复测1.3.1.1交桩工作完成后，监理工程册应参与施工单位的交桩复测工作，检查史测
6、人员资格、测量仪器、作业方法、测量资料、桩撅、贯通精度，根据测附记录进行抽查，并定期检查控制网的熨测工作。1.3.1.2交桩史测工作完成后，监理工程师应督促施工单位建立施工测量控制网、按工程需要加密控制导线网及水准点监理工程师对施工单位加密引测的控制点、水准点测量成果和记录进行审核.1.3.1.3 导线和水准控制网复测的质量控制要点1控制导线网史测从施工标段外至少个导线桩起测，逐进行测量，直至到下施工标段内至少一个导线桩.2水准点控制网星测应从施工标段外一个水准点起测，逐一进行更测，直至到卜一个施工标段内至少一个水准点。3相邻监理合同段的控制导线网和水准点搭接测量应与建设单位联系解决。1.3.
7、1.4 监理工程如应及时审核更测记录和结果，当史测结果不满足规范耍求和施工控制精度要求时，应要求施工堆位再次进行复测,如果确认更测资料或精度不符合规定时，应及时书面报告建设单位，协调解决。1.3.1.5 1.5监理工程即应督促施工单位对复测后的控制导线网、水准点、加密控制导线网、加密水准点以及相应的护桩采取必要的保护措施，定期进行检杳和更测。1.3.2 线路的控制测量1.3.2.1 中线贯通窝景的质量控制点1监理工程师应督促施工单位进行中线贯通究测.当中线贯通结果与定测成果不符时，须再作更测“如果确认复测资料或精度不符合规定时，则应及时通过建设单位转告勘察设计单位，协调解决。如偏差过大，不易调
8、整，则应改动定测资料，组织研究修改中线方案。2中线贯通纪测时.监理工程师应协调相邻区段进行中线贯通测量。长直线段搭接一个转点，曲线搭接一个交点，水准基平搭接一个水准点。相邻监理合同段的中线贯通搭接测量应与建设单位联系解决。1.3.2.2 水准和线路中桩高程测量的质=控制要点1施工需要增设或移设水准点时，应与前后水准点联测。与相邻测段衔接时，应采用同一水准点的高程。2中桩水准测量每测l2km应与水准点进行闭合检查。1.3.2.3 断面能量和站场复冽的质量控制要点1横断面更测应视地形情况，结合施工放线和土石方体积计算的需要，合理选定横断面位置和数量（填挖零点断面必须测绘）进行测量。2计算方法和精度
9、应符合规范要求。监理工程师应审核测量结果，并进行抽检。3站场包测应设基线，基线边长相时误差不应低于规范规定。1.3.3 桥涵的控制测量1.3.3.1 一般特大桥、大、中、小桥和涵洞复流的腐量控制要点1桥梁施工前，应对柝梁的平面控制网（：角网）、水准点（路河水准点）、线路中线等进行复测。复测时，监理工程师按规定比例抽检。2特大桥、大桥施工水准点测设精度不应低于四等水准测量要求。桥头两岸应各设困不少于两个水准点，中、小桥和涵洞水准测量按五等水准测量要求设置一3测设墩台中心时应自端向另端依次进行，曲离方向应起、闭于桥头控制点。也可根据地形自中间地向两端测设.4桥跨短、跨数多的曲线桥采用偏角法测设曲线
10、，确定墩位。首先测出各墩位的线路中心，然后从线路中心向曲线外测量出偏心距定域位中心。1.3.3.2 复杂特大桥及:要大桥复制的质量控制要点1检查控制三角网的等级和精度。2测得的斜距应加常数改正、气象改正、投影于轨底（或圾台）高程的改正。3检查水平角观测I可数、水平角观测、三角形闭合差的限差。4检查水准测量等级。5检查水准测员视线长度、前后视距累积差及高度限差。1.3.4 陵道的控制测*1.3.4.1隧道施工前，监理工程册应督促施工单位做好隧道控制测量工作（洞外控制测量、洞内控制测量）.以保证隧道中线和高程能按规定精度要求正确贯通,并使隧道内平、纵断而符合设计要求及隧道建筑眼界的要求。1.3.4
11、.2对于直线隧道长度大于100OIn,曲线隧道长度大于500m,监理工程师应要求施工雎位根据横向贯通精度要求进行隧道平面控制测量设计：洞外两开挖洞口（包括横涧口、斜井口）间水准路线长度大于5000m,应根据高程贯通精度要求进行隧道高程控制测量设计。1.3.4.3洞外控制测，的质量控制鬟点1检查隧道洞外平面控制测址和启程控制测量方法。2洞外控制测量应在每个洞外附近测设不少于三个平面控制点（包括洞口投点及其相联系的三角点或导线点）和两个水准点，作为洞内测量的起测依据。如施工被破坏或移设应按原测精度进行补设，同时对原有三角点、导线点进行检测。3洞外控制测量的水平向观测，以水平方向观测法为主。4隧道水
12、准点的高程应利用一端涧口线路定测水准点的高程作为起始启程进行测量，并传算至隧道另一端洞口与定测高程闭合。1.3.4.4洞内控制清量的质量控制要点1布设洞内导线应以洞口投点（插点）为起始点组成多边形闭合导线环“2洞内水准路线应由洞口高程控制点向洞内布设，结合洞内施工特点，每隔20Om至500In设立一对高程控制点，并应定期宓核。1.3.5房建工程的控制潴量1.3.5.1监理工程师应审查施工单位红线测量的技术资料，检查现场设点情况。1.3.5.2监理工程如应审核施工单位的测址资料，对平面位置控制网和高程控制网进行夏核“1. 4施工放样复核1.4. 1监理工程师应按照设计图纸及规范要求检直施工单位的
13、测班结果，并签署意见，未经监理工程师签认的施工放样结果禁止施工.1.4.2根据工程的情况，监理工程师应在施工过程中检杳线路、桥梁、隧道、轨道、房建、设备安装的施工放样方法,审核施工放样测员结果。1.4. 3对大型和重点工程建筑物、构筑物和设计文件中要求进行变形测量的工程，在工程开始时,监理工程帅应督促施工单位进行变形测量，其质量控制要点如下：1审核测量:方案和测量计划。2检包基准点、工作基点和变形观测点位置和精度。每个工程至少3个稳固可靠的基准点；工作点应选在比较稳定的位置：变形观测点应设立在变形体上能反映变形特征的位置。3变形测址的观测周期，应根据建筑物、构筑物的特征、变形速度、观测精度耍求
14、和工程条件综合考虑。在观测过程中，根据变形域的变化情况，应作适当调整。4检查变形测量的测量方法、测量精度和测量结果。1.5竣工测量审核1.5.1主体工程完工后，监理工程师应督促施工单位做好慢工测量,并设置永久性控制桩及水准点。1.5.2监理工程师检查蝮工测量的永久性控制桩和水准点的设置情况1.5.3审核施工单位提交的竣工测板成果资料及检查记录。1.5.4按设计图纸要求,监理工程师实测实量结构物的位置、尺寸、高程等数据。1.5.5 线路竣工测意的质拄制要点1检查路基竣工测量的限差。2在有桥、隧地段的线路竣工测量，中线贯通应以桥隧中线为依据向两端进行引测贯通，同时还应检查该直线上建筑物是否超限，路基中线最大偏差是否在允许范圉内。3嫌工测地时，水准点应移设于接近线路的稳固建筑物或在桥梁墩台上，水准点间距不应大于2Knu4线路中线贯通测量后，直线上转点、曲线上的控制点及交点桩均应进行固桩。5复核加设的线路中桩和设置水准点、地界桩等.1.5.6 桥梁竣工测量的质控制要点I桥梁竣工后应测定桥梁中线、跨距、墩台、梁部尺寸和桥面顶标高。2检查顶帽及支承垫石的高程.3检查支座位.置及底板高程。4特殊柝梁应按相关规定办理.1.5.7 陡道竣工测量的质量控制要点1检查隧道净空断面，包括内拱顶高程、起拱线宽度、轨顶面以上1.lm、3.Om458m处的宽度。2检查埋设永久中线点及其标志。3包核永久中线点、
