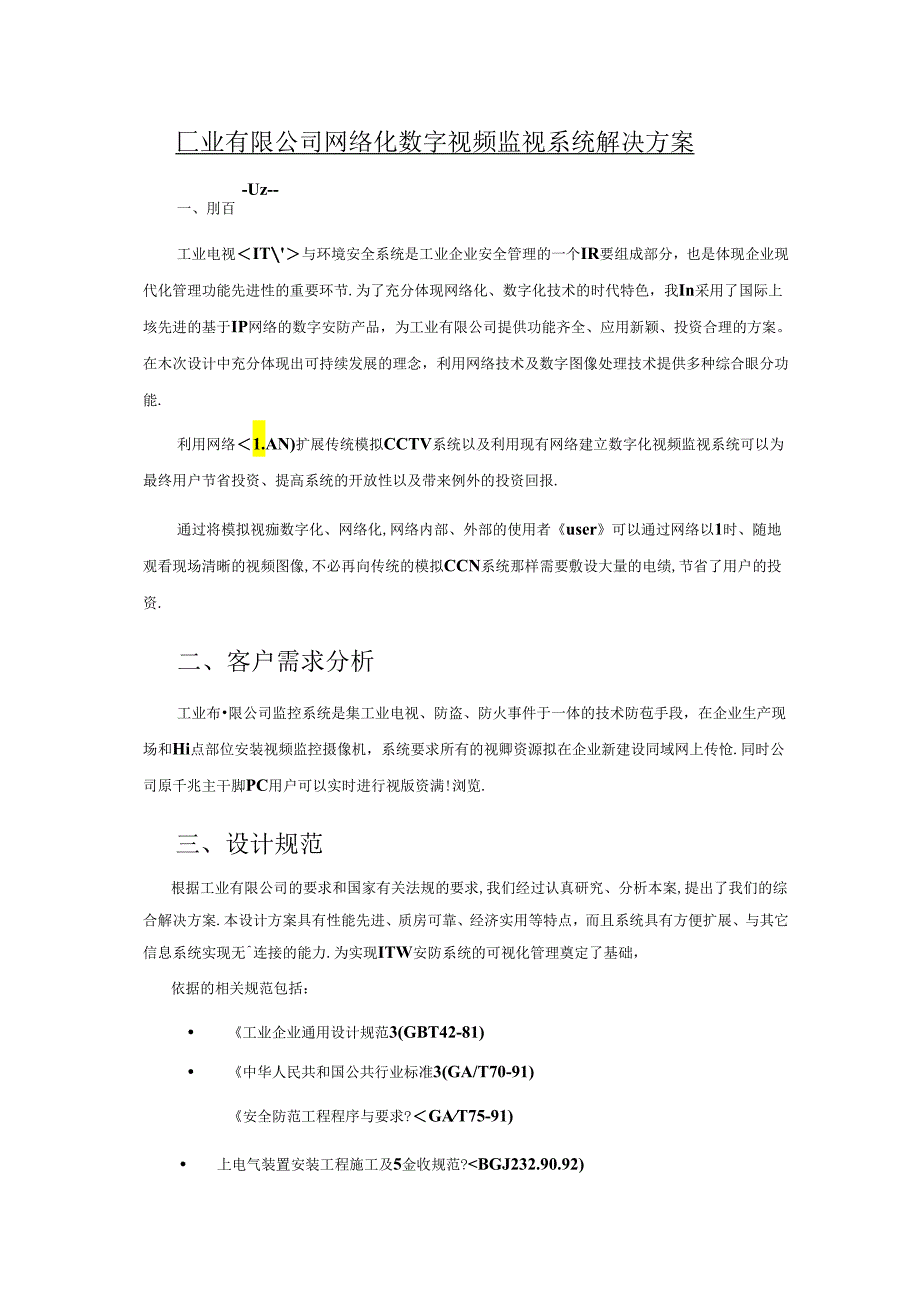

1、匚业有限公司网络化数字视频监视系统解决方案-Uz-一、刖百工业电视IT与环境安全系统是工业企业安全管理的一个IR要组成部分，也是体现企业现代化管理功能先进性的重要环节.为了充分体现网络化、数字化技术的时代特色，我In采用了国际上垓先进的基于IP网络的数字安防产品，为工业有限公司提供功能齐全、应用新颖、投资合理的方案。在木次设计中充分体现出可持续发展的理念，利用网络技术及数字图像处理技术提供多种综合眼分功能.利用网络1.AN)扩展传统模拟CCTV系统以及利用现有网络建立数字化视频监视系统可以为最终用户节省投资、提高系统的开放性以及带来例外的投资回报.通过将模拟视痂数字化、网络化,网络内部、外部的
2、使用者user可以通过网络以1时、随地观看现场清晰的视频图像,不必再向传统的模拟CCN系统那样需要敷设大量的电绩,节省了用户的投资.二、客户需求分析工业布限公司监控系统是集工业电视、防盗、防火事件于一体的技术防苞手段，在企业生产现场和Hi点部位安装视频监控摄像机，系统要求所有的视卿资源拟在企业新建设同域网上传怆.同时公司原千兆主干脚PC用户可以实时进行视版资满!浏览.三、设计规范根据工业有限公司的要求和国家有关法规的要求,我们经过认真研究、分析本案,提出了我们的综合解决方案.本设计方案具有性能先进、质房可靠、经济实用等特点，而且系统具有方便扩展、与其它信息系统实现无连接的能力.为实现ITW安防

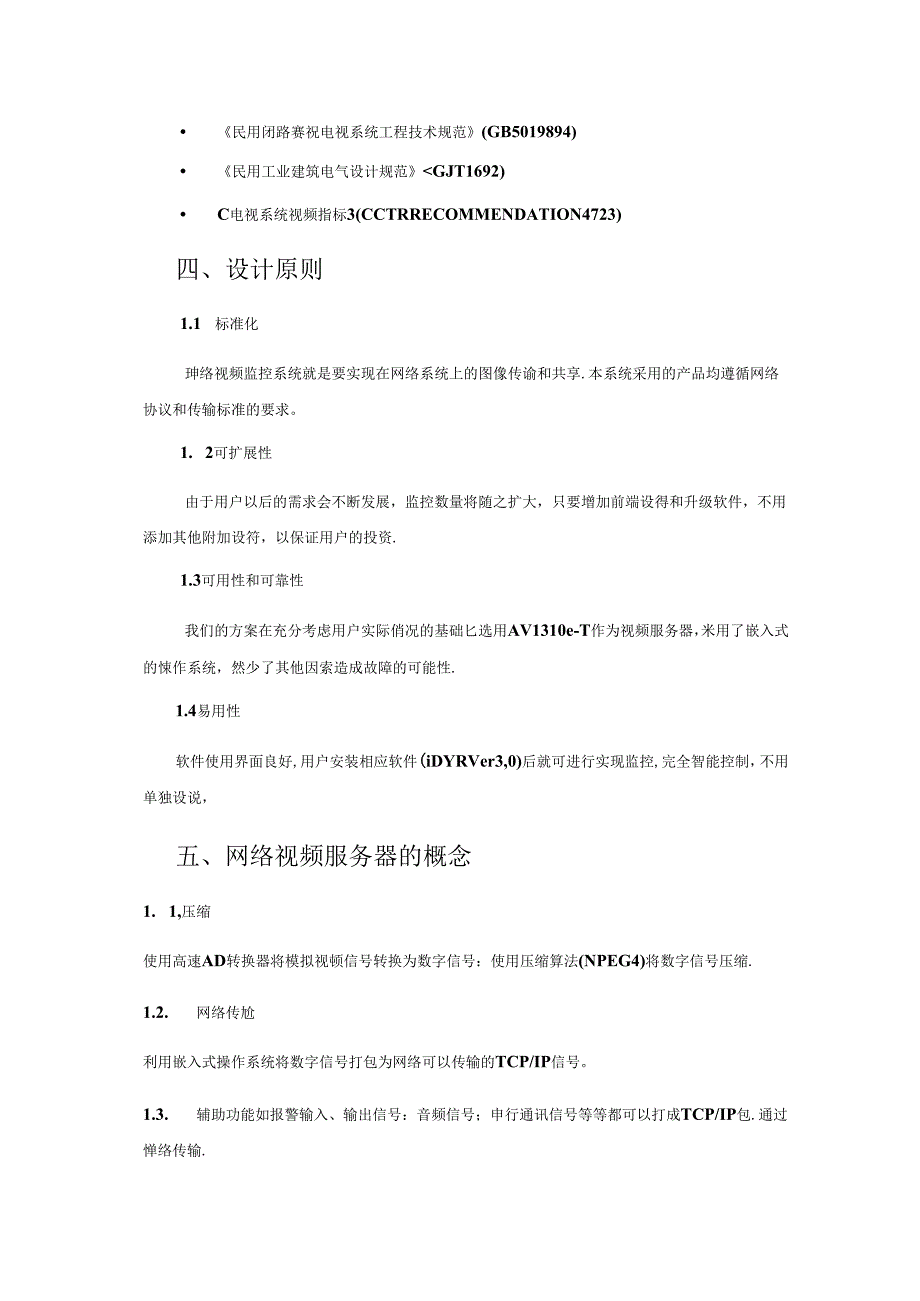

3、系统的可视化管理奠定了基础，依据的相关规范包括： 工业企业通用设计规范3(GBT42-81) 中华人民共和国公共行业标准3(GA/T70-91)安全防范工程程序与要求?GAT75-91) 上电气装置安装工程施工及5金收规范?BGJ232.90.92) 民用闭路赛祝电视系统工程技术规范(GB5019894) 民用工业建筑电气设计规范GJT1692) C电视系统视频指标3(CCTRRECOMMENDATION4723)四、设计原则1.1 标准化珅络视频监控系统就是要实现在网络系统上的图像传谕和共享.本系统采用的产品均遵循网络协议和传输标准的要求。1. 2可扩展性由于用户以后的需求会不断发展，监控数
4、量将随之扩大，只要增加前端设得和升级软件，不用添加其他附加设符，以保证用户的投资.1.3可用性和可靠性我们的方案在充分考虑用户实际俏况的基础匕选用AV1310e-T作为视频服务器，米用了嵌入式的悚作系统，然少了其他因索造成故障的可能性.1.4易用性软件使用界面良好,用户安装相应软件(iDYRVer3,0)后就可进行实现监控,完全智能控制，不用单独设说，五、网络视频服务器的概念1. 1,压缩使用高速AD转换器将模拟视顿信号转换为数字信号：使用压缩算法(NPEG4)将数字信号压缩.1.2. 网络传尬利用嵌入式操作系统将数字信号打包为网络可以传输的TCP/IP信号。1.3. 辅助功能如报警输入、输出

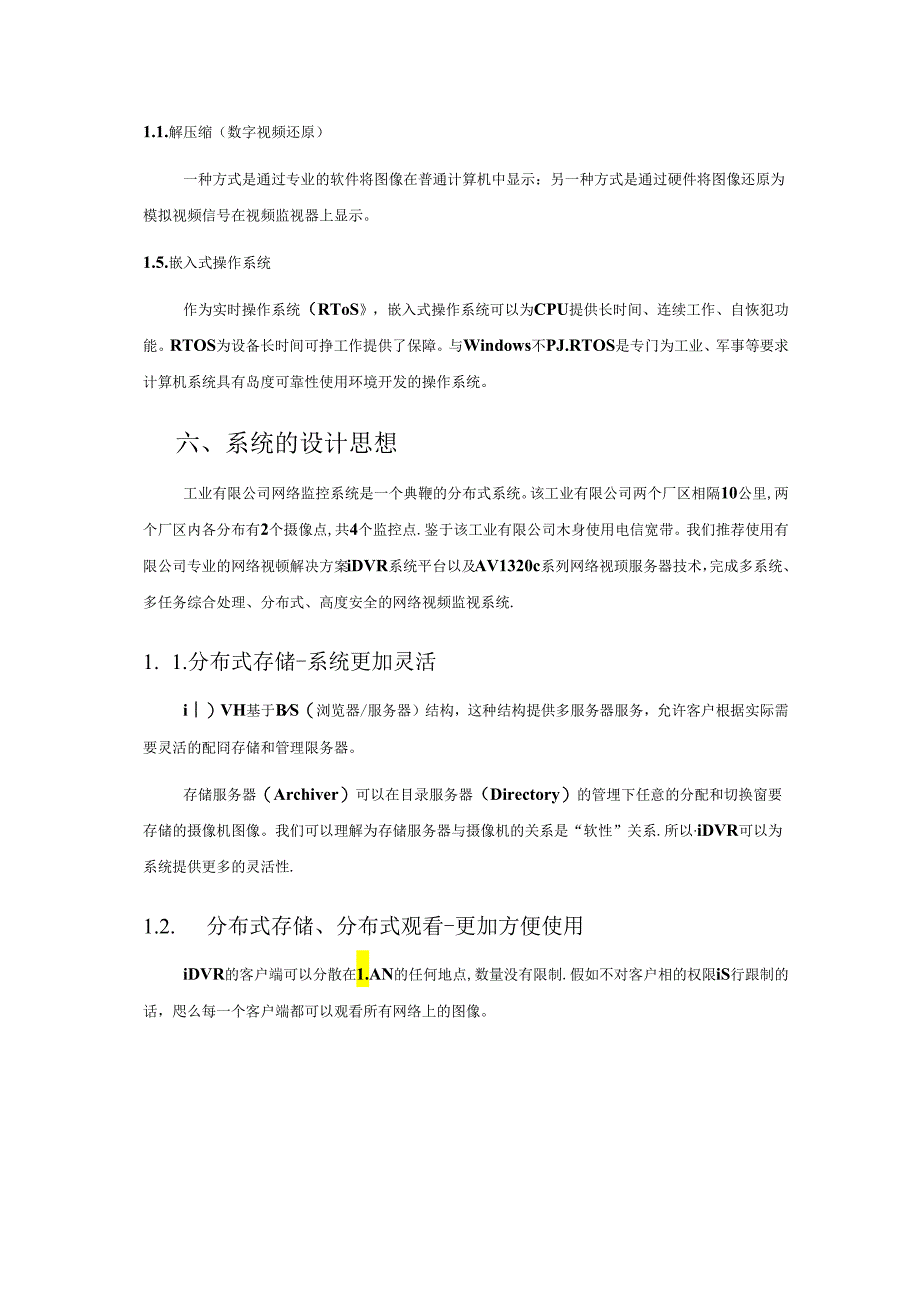

5、信号：音频信号；申行通讯信号等等都可以打成TCP/IP包.通过惮络传输.1.1.解压缩（数字视频还原）一种方式是通过专业的软件将图像在普通计算机中显示：另一种方式是通过硬件将图像还原为模拟视频信号在视频监视器上显示。1.5.嵌入式操作系统作为实时操作系统（RToS，嵌入式操作系统可以为CPU提供长时间、连续工作、自恢犯功能。RTOS为设备长时间可挣工作提供了保障。与Windows不PJ.RTOS是专门为工业、军事等要求计算机系统具有岛度可靠性使用环境开发的操作系统。六、系统的设计思想工业有限公司网络监控系统是一个典鞭的分布式系统。该工业有限公司两个厂区相隔10公里,两个厂区内各分布有2个摄像点
6、,共4个监控点.鉴于该工业有限公司木身使用电信宽带。我们推荐使用有限公司专业的网络视顿解决方案iDVR系统平台以及AV1320c系列网络视顼服务器技术，完成多系统、多任务综合处理、分布式、高度安全的网络视频监视系统.1. 1.分布式存储-系统更加灵活i）VH基于BS（浏览器/服务器）结构，这种结构提供多服务器服务，允许客户根据实际需要灵活的配冏存储和管理限务器。存储服务器（Archiver）可以在目录服务器（Directory）的管埋下任意的分配和切换窗要存储的摄像机图像。我们可以理解为存储服务器与摄像机的关系是“软性”关系.所以iDVR可以为系统提供更多的灵活性.1.2. 分布式存储、分布式
7、观看-更加方便使用iDVR的客户端可以分散在1.AN的任何地点,数量没有限制.假如不对客户相的权限iS行跟制的话，咫么每一个客户端都可以观看所有网络上的图像。i）VR的H/S结构以及多服务器结构有效的解决了这个问Sfi.所有报象机同时观衣支行低带宽条件小的多点绡播客户期的数岚没心以制支扑PDA（个人助印）1.3. 强大的多点组播-更加刑活的网络机制强大的多点41播AYl31Oe提供双觇频流，图像存储和图像浏览Ur以同时进行。1.4. 单元总结本设计方案的核心部分是iDVR软件。这个软件基于B/S（浏览器”Ii务ffi结构.运行在ttindows2000XP平台，具有多服务器结构.系统可以管理数
8、只摄像机。摄像机与摄像机之间、摄像机与服务器之间、摄像机与用户之间没有地理位置的界限。iDVRV131O实际上，iDVR可以在1.AN,WAN上组成一个庞大的系统.例如：现场摄像机可以在某试脸基地，服务器可以在某个省的控制中心，唯一的要求是两者之间具备网络连接.系统的硬件部分为AV1320c网络视频服务器。AYl320c使用MPEGl压缩算法.提供14ClF的图像清晰度。在CIF条件下可以提供25惭/秒的实时图像，1.5. 系统优势iDVR与传统监控系铳相比的优势：AVinfo远程网络视版监控系统使用现有的网络系统,采用嵌入式的“网络视频服务器“，实现从监控点前战、监控中心、监控工作站的数字化
9、处理，是监控系统发展的必然趋势。AVinfo网络视频赛控系统与模拟监控系统、基于计算机平台的数字视频监控系统（DYR）相比具有明显的优势：1 .利用现有的网络资源，不衢要为新建监控系统铺设光缆,增加设备，轻而易举的实现远程视频监控。2 .可实现远程监控,只要有Internet的地方就可实现对异地的监视和控制。3 .系统扩展能力强,只要网络接通的情况下就可以扩展新的监控点.1 .不衡为监控系统独立布设，觇频、音频、控制均通过网络同时传范围内的图像.图像回放使用标准的IE浏览零.1.6. 图像输出支持各种格式的图像、图片输出.图像可以制作为光盘，使用标准的播放软件播放。1.7. 图像远程传输如网络
10、已经连接到公网,那么公网内部任意授权合法用户均可以登录到iDVR服务器，通过服务器远程观看现场图像授权范用内)、历史记录图像.1.8. 报警管理iDVR可以管埋AV1320e-T的输入节戊。辟一个AV132Qe-T具有3个独立的输入节点.这三个输入节点可以连接传统的入佞探测潺.如门破、红外运动探测器等入佞检测设备，这样，通过iDYR的报警管理功能，用户不必再额外安装S门的报警管理系统，在发生入侵时，iDYR会自动记录现场情况,调用相应的摄像机,以声、光方式通知值班人员.iDVR具有同时处理多任务能力，对于多个地方的同时报警情况也可以及时处理。1.9. 控制前端摄像机旋转通过iDVR软件友好的G
11、UI界面，使用者可以方便的控制前端摄像机的旋转动作.包括预用位置(Preset).八、解决方案1. 1.网络链接拓扑图整个系统的网络拓扑图如卜图。摄像机摄像机一分厂二分厂J：业有限公司网络主干为十兆.4台AV1320e-T连接在这个网络内.在这个网络内的客户然可以使用PC通过浏览器浏览实时图像和监听同步时音频信号。该监控中心可以设置在任意一个厂区.该中心使用一6电脑作为眼芬器，泥置一个固定IP,安装先进视讯iDYR3.0软件.两个厂区都使用ADS1.上网，如果每条ADS1.带宽能达到512K就能满足2路视领的传输，两个厂区4路图飘完全能通过网络上传至监控中心.基本的架构是摄象机通过视频线连接A
12、V1320e-T视频编码器，AV1320e-T视频泰码器通过网线连接到交换机上,指向中心股务器.监空中心如果篇要上电视塔,则可以在监控中心交换机上接AYI32Oe-R视频解码器.通过视叙线连接到监视器上.如果工业有限公司领导御要了解到前端监控点的情况，可以在任何能够上网的地方通过IE达到浏览前端视频的目的.只要有浏览权限，领导和相关负责人不需要在监控中心就能掌握工业有限公rij的情况.本系统采取中心录像方式.只需要在中心电脑上添加硬做就能对前然录像进行存储。木系统需要时4个监控点录像15天，一块50CIG的IDE项盘就能满足需求,只要给予权限，领导可以通过访问中心服务器在异地调用录像.查看过去
13、的现场状况,本系统满足客户的扩展衢要，客户将来扩充监控点十分简便，只需要将设法接入后通过软件配丸即可.系统包括一个主服务器，包含目录服务Directory、网关服务(VSIP、存储服务(Archiver)。Archiver提供图像的存储、何放、各种目录服务.每一个Archiver最多负货4个摄像机图像存储、浏览。这4个摄像机可以是网络内的任意位汉的摄像机.不必按照顺序或区域设置。1.2. 清晰的图像以及同步音频AYI32Oe-T支持IClFTClF的图像湎晰度.所以在PC的显示器上可以得到清晰的图像“1.3. 多级访问权限以及SS1.加密iDVR支持呆多256级的用户权限限制以及SS1.加格，
14、可以很好的为视频信息的访问提供安全保障.对于Hoskeing认为极有必要的用户,可以使用SS1.(SecureSocket1.ayer)“安全套接层”方式加诙。由网景公司研究的SS1.利用密钥密码系统实现接入的安全。1.4. 图像存储使用多录像眼务湍(Archiver).视频信号即使在压缩之后其数据量也是非常大的,可以根据以下的计算公式计蚌出平均需要的硬盘的容量。4个振像机、CIF格式、保存15天.MPEG-I平均码流(CIF格式/25帧/秒数掘信200Mh.这个致敬级的埋盘在集中存储时除非使用SCSI硬盘阵列(SCSIArray）或网络附加存储（NAS,而且不仅仅是一个.还有一个何时就是系统
