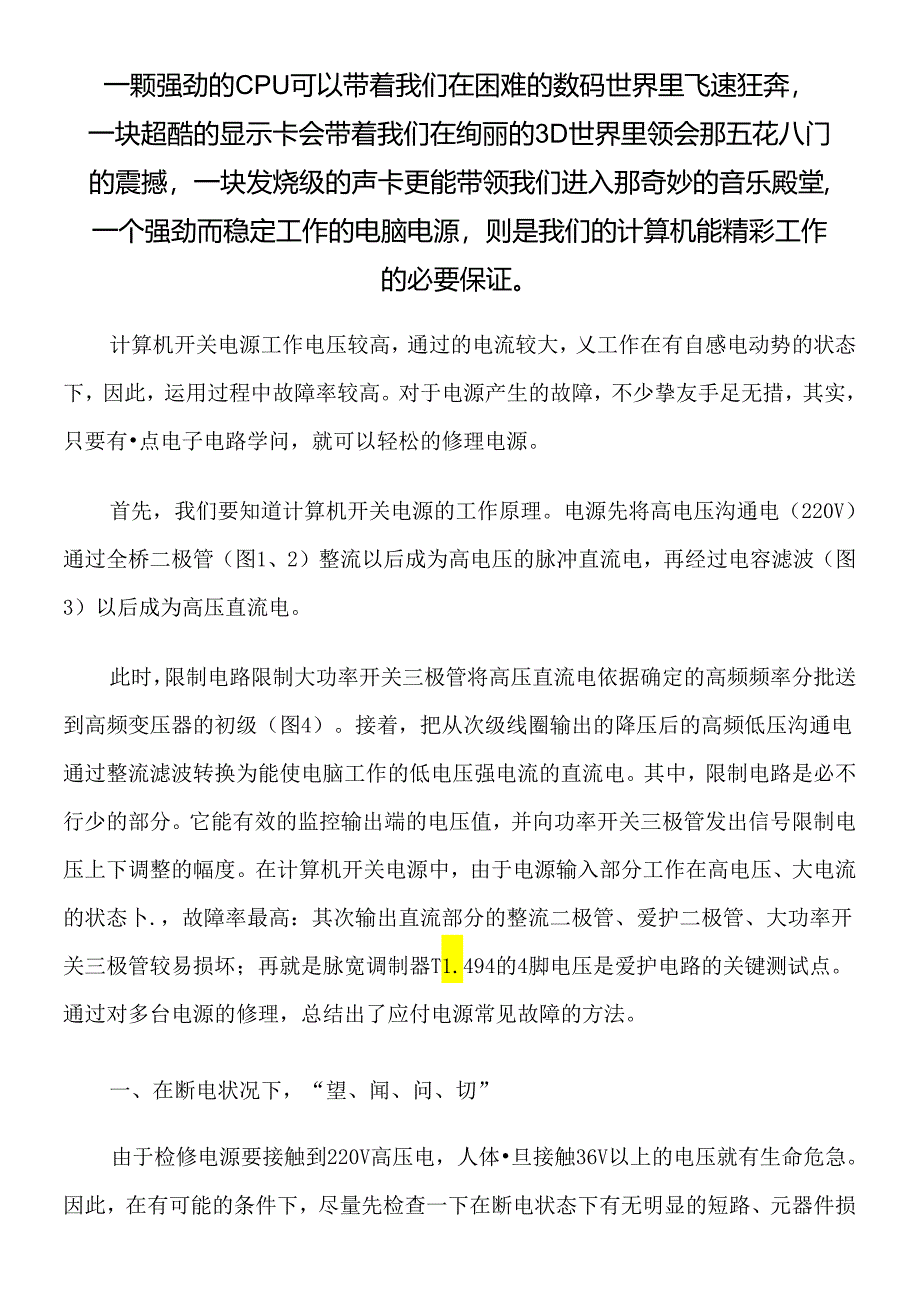

1、一颗强劲的CPU可以带着我们在困难的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的3D世界里领会那五花八门的震撼，一块发烧级的声卡更能带领我们进入那奇妙的音乐殿堂,一个强劲而稳定工作的电脑电源，则是我们的计算机能精彩工作的必要保证。计算机开关电源工作电压较高，通过的电流较大，乂工作在有自感电动势的状态下，因此，运用过程中故障率较高。对于电源产生的故障，不少挚友手足无措，其实，只要有点电子电路学问，就可以轻松的修理电源。首先，我们要知道计算机开关电源的工作原理。电源先将高电压沟通电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流
2、电。此时，限制电路限制大功率开关三极管将高压直流电依据确定的高频频率分批送到高频变压器的初级（图4）。接着，把从次级线圈输出的降压后的高频低压沟通电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。其中，限制电路是必不行少的部分。它能有效的监控输出端的电压值，并向功率开关三极管发出信号限制电压上下调整的幅度。在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态卜.，故障率最高：其次输出直流部分的整流二极管、爱护二极管、大功率开关三极管较易损坏；再就是脉宽调制器T1.494的4脚电压是爱护电路的关键测试点。通过对多台电源的修理，总结出了应付电源常见故障的方法。一、在断电状况下，“望

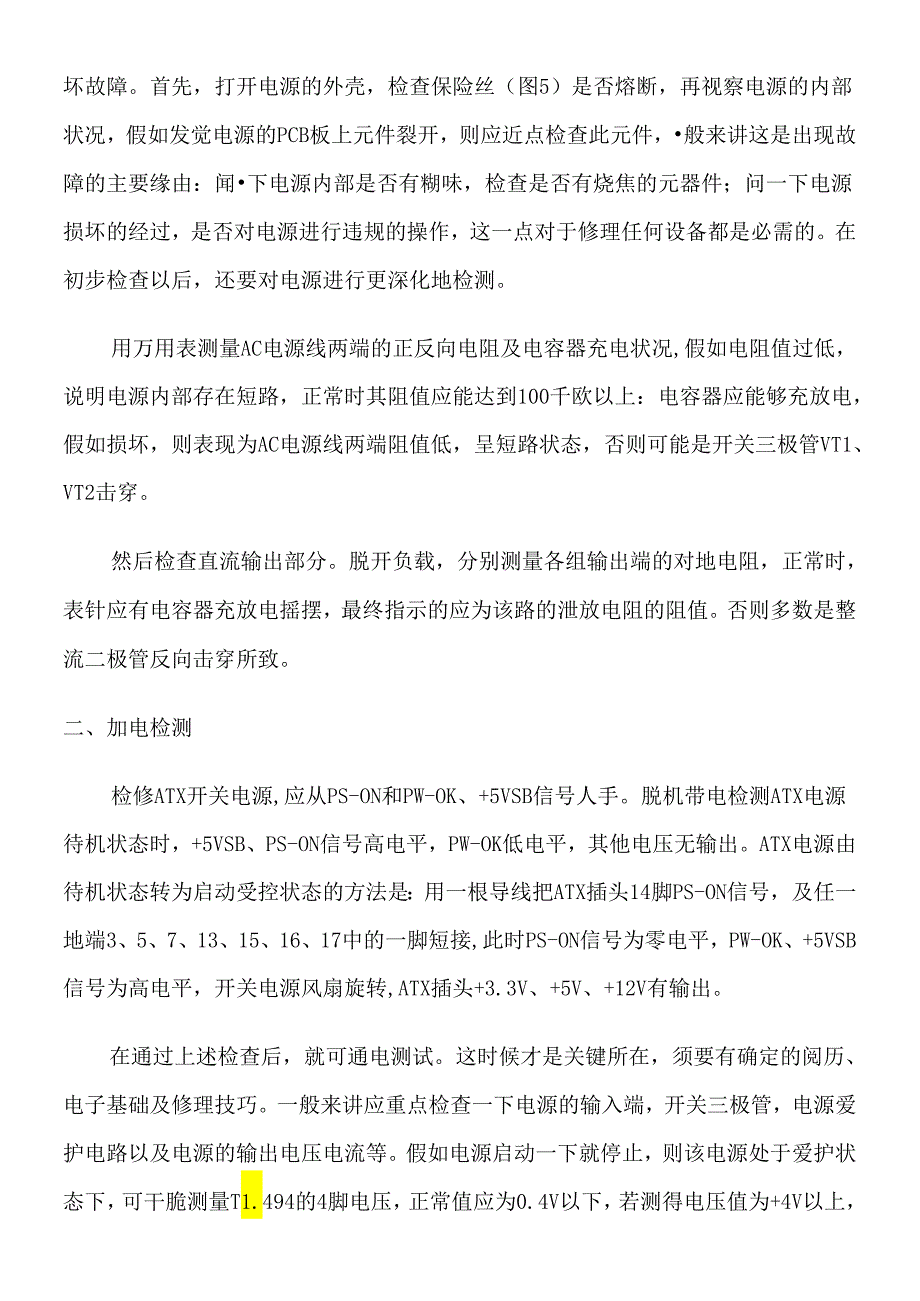

3、、闻、问、切”由于检修电源要接触到220V高压电，人体旦接触36V以上的电压就有生命危急。因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源的外壳，检查保险丝（图5）是否熔断，再视察电源的内部状况，假如发觉电源的PCB板上元件裂开，则应近点检查此元件，般来讲这是出现故障的主要缘由：闻下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于修理任何设备都是必需的。在初步检查以后，还要对电源进行更深化地检测。用万用表测量AC电源线两端的正反向电阻及电容器充电状况,假如电阻值过低，说明电源内部存在短路，正常
4、时其阻值应能达到100千欧以上：电容器应能够充放电，假如损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关三极管VT1、VT2击穿。然后检查直流输出部分。脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摇摆，最终指示的应为该路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。二、加电检测检修ATX开关电源,应从PS-ON和PW-OK、+5VSB信号人手。脱机带电检测ATX电源待机状态时，+5VSB、PS-ON信号高电平，PW-OK低电平，其他电压无输出。ATX电源由待机状态转为启动受控状态的方法是：用一根导线把ATX插头14脚PS-ON信号，及任一地端3、5、

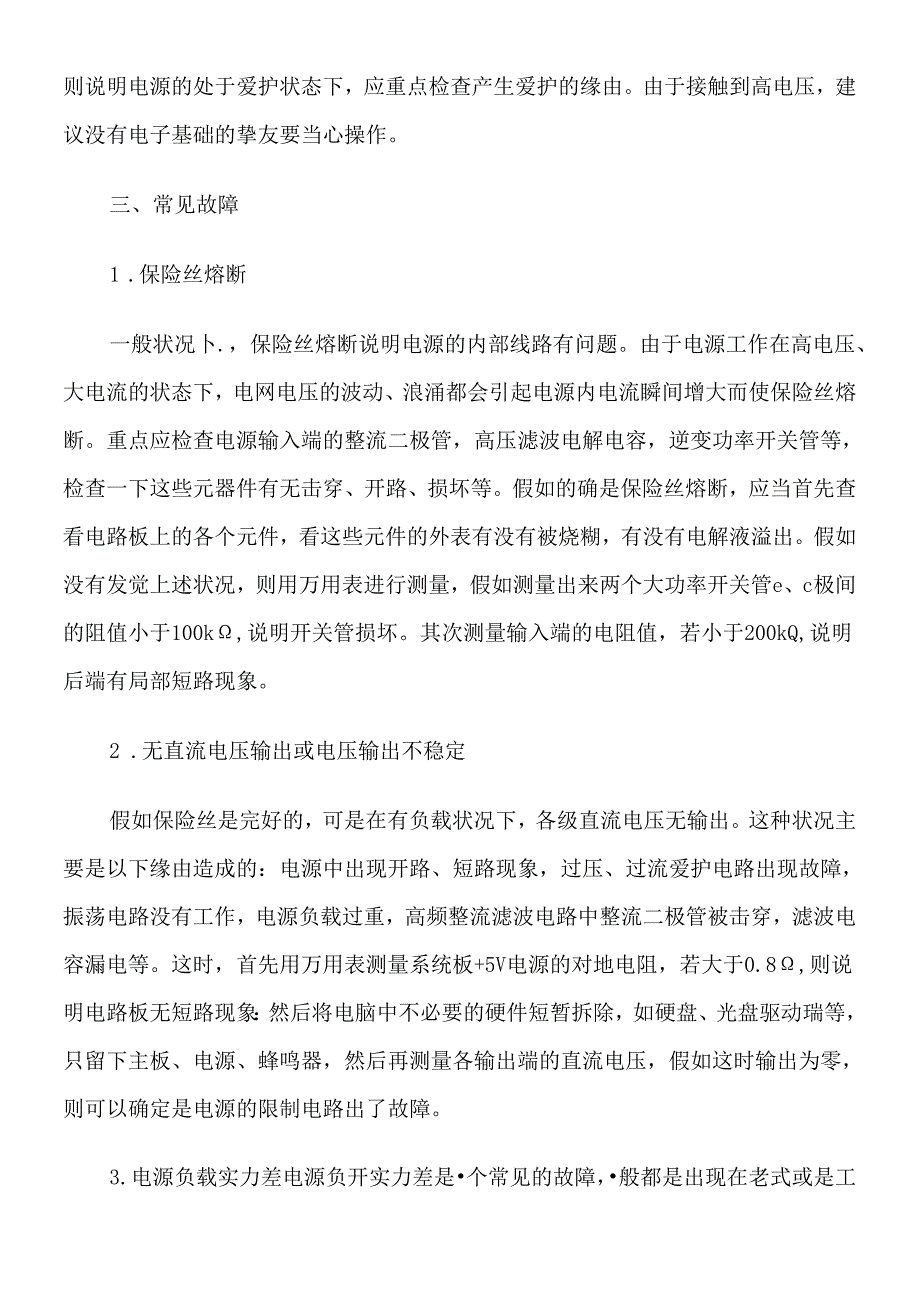

5、7、13、15、16、17中的一脚短接,此时PS-ON信号为零电平，PW-OK、+5VSB信号为高电平，开关电源风扇旋转,ATX插头+3.3V、+5V、+12V有输出。在通过上述检查后，就可通电测试。这时候才是关键所在，须要有确定的阅历、电子基础及修理技巧。一般来讲应重点检查一下电源的输入端，开关三极管，电源爱护电路以及电源的输出电压电流等。假如电源启动一下就停止，则该电源处于爱护状态下，可干脆测量T1.494的4脚电压，正常值应为0.4V以下，若测得电压值为+4V以上，则说明电源的处于爱护状态下，应重点检查产生爱护的缘由。由于接触到高电压，建议没有电子基础的挚友要当心操作。三、常见故障1 .
6、保险丝熔断一般状况卜.，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这些元器件有无击穿、开路、损坏等。假如的确是保险丝熔断，应当首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出。假如没有发觉上述状况，则用万用表进行测量，假如测量出来两个大功率开关管e、c极间的阻值小于100k,说明开关管损坏。其次测量输入端的电阻值，若小于200kQ,说明后端有局部短路现象。2 .无直流电压输出或电压输出不稳定假如保险
7、丝是完好的，可是在有负载状况下，各级直流电压无输出。这种状况主要是以下缘由造成的：电源中出现开路、短路现象，过压、过流爱护电路出现故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。这时，首先用万用表测量系统板+5V电源的对地电阻，若大于0.8,则说明电路板无短路现象：然后将电脑中不必要的硬件短暂拆除，如硬盘、光盘驱动瑞等，只留下主板、电源、蜂鸣器，然后再测量各输出端的直流电压，假如这时输出为零，则可以确定是电源的限制电路出了故障。3.电源负载实力差电源负开实力差是个常见的故障，般都是出现在老式或是工作时间长的电源中，主要缘由是各元器件老化，开关三极管的工
8、作不稳定，没有刚好进行散热等。应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏、晶体管工作点未选择好等。4、通电无电压输出，电源内发出吱吱声。这是电源过载或无负载的典型特征。先细致检查各个元件，重点检查整流二极管、开关管等。经过细致检杳，发觉一个整流二极管1N4001的表面已烧黑,而且电路板也给烧黑了。找同型号的二极管换卜.，用万用表一量果真是击穿的。接上电源，可风扇不转，吱吱声依旧。用万用表量+12V输出只有+0.2V,+5V只有0.11.这说明元件被击穿时电源启动自爱护。测量初级和次级开关管,发觉初级开关管中有一个已损坏，用相同型号的开关管换上，故障解除，一切正常。5、没
9、有吱吱声，上一个保险丝就烧一个保险丝。由于保险丝不断地熔断，搜寻范围就缩小了。可能性只有3个：1、整流桥击穿；2、大电解电容击穿；3、初级开关管击穿。电源的整流桥一般是分立的四个整流二极管，或是将四个二极管固化在起。将整流桥拆下量是正常的。大电解电容拆下测试后也正常，留意焊回时要留意正负极。最终的可能就只剩开关管了。这个电源的初级只有个大功率的开关管。拆下量果真击穿，找同型号开关管换上，问题解决。其实，修理电源并不难，般电源损坏都可以归结为保险丝熔断、整流二极管损坏、滤波电容开路或击穿、开关三极管击穿以及电源自爱护等，因开关电源的电路较简洁，故障类型少，很简洁推断出故障位置。只要有足够的电子基
10、础学问，多看看相关报刊，多动动手，平常留意阅历的积累，电源故障是可以轻松检修的。电脑电源的接口健全的PC电源中都具备9种颜色的导线（目前主流电源都省去了白线），它们的具体功能信任还有不少网友搞不清晰，今日就给大家具体的讲解一下。黄色：+12V:黄色的线路在电源中应当是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。+12V始终以来硬盘、光驱、软驱的主轴电机和寻道电机供应电源，及为ISA插槽供应工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严峻，硬盘的逻辑坏道增加，
11、常常出现坏道，系统简洁死机，无法正常运用。偏高时，光驱的转速过高，简洁出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，假如+12V供电短缺干脆会影响PCI-E显卡性能，并且影响到CPU,干脆造成死机。蓝色：-12VT2V的电压是为串口供应逻辑推断电平，须要电流不大，一般在IA以下,即使电压偏差过大，也不会造成故障，因为逻辑电平的O电平从-3V到T5V,有很宽的范围。红色：+5V+5V导线数量及黄色导线相当，+5V电源是供应应CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都运用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是
12、在最新的InteITX12V2.2版本加强了+5V的供电实力，加强双核CPU的供电。它的电源质量的好坏，干脆关系着计算机的系统稳定性。白色：-5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路供应推断电平的，须要电流很小，一般不会影响系统正常工作，基本是可有可无。橙色：3.3V这是ATX电源特地设置的，为内存供应电源。最新的24Pin主接口电源中，着重加强/+33V供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了平安都采纳大功率场管限制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。运用+2.5VI)DR内存和+1.8VDDR2
13、内存的平台，主板上都安装了电压变换电路。紫色：5VSB(+5V待机电源)ATX电源通过PIN9向主板供应+5V720MA的电源,这个电源为M)1.(Wake-UPOn1.an)和开机电路，USB接口等电路供应电源。假如你不运用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避开这些设备从+5VSB供电端分取电流。这路输出的供电质量，干脆影响到了电脑待机是的功耗，及我们的电费干脆挂钩。绿色：P-ON（电源开关端）通过电平来限制电源的开启。当该端口的信号电平大于1.8V时，主电源为关：假如信号电平为低于1.8V时，主电源为开。运用万用表测试该脚的输出信号电平，般为4V左右。因为该脚输出的电压为信
14、号电平。这里介绍个初步推断电源好坏的土方法：运用金属丝短接绿色端口和随意一条黑色端口，假如电源无反应，表示该电源损坏。现在的电源很多加入了爱护电路，短接电源后推断没有额外负载，会自动关闭。因此大家须要细致视察电源一瞬间的启动。灰色：P-OK（电源信号线）一般状况卜.，灰色线p-OK的输出假如在2V以上，那么这个电源就可以正常运用；假如PY）K的输出在IV以下时，这个电源将不能保证系统的正常工作，必需被更换。这也是推断电源寿命及是否合格的主要手段之一。相识导线种类作用是DIY玩家的必修课，是菜鸟用户晋级的必经之路，大家驾驭了电源导线种类可以更清晰的相识电源的输出规格，便利大家选购电源和解除故障。
15、电源故障修理常识、故障类型：电源无输出此类为最常见故障，主要表现为电源不工作。在主机确认电源线已连接好（有些有沟通开关的电源要打到开状态）的状况下，开机无反应，显示器无显示（显示器指示灯闪耀）。无输出故障乂分为以下几种：+5VSB无输出前面已讲到+5VSB在主机电源接沟通电即应有正常5V输出，并为主板启动电路供电。因此，+5VSB无输出，主板启动电路无法动作，将无法开机。此故障制定方法为：将电源从生机中拆下，接好主机电源沟通输入线，用万用表测量电源输出到主板的20芯插头中的紫色线（+5VSB）的电压，如无输出电压则说明+5VSB线路已损坏，霜更换电源。对有些带有待机指示灯的主板,无万用表时，也
16、可以用指示灯是否亮来推断+5VSB是否有输出。此种故障显示电源内部有器件损坏，保险很可能已熔断。+5VSB有输出，但主电源无输出此种状况待机指示灯亮，但按下开机健后无反应，电源风扇不动。此现象显示保险丝未熔断，但主电源不工作。故障判定方法为：将电源从主机中拆下，将20芯中绿线（PS0N/0FF）对地短路或接一小电阻对地使其电压在0.8V以下,此时，电源仍无输出且风扇无转动迹象（注：有极少数电源在空载时不工作，此种状况除外），则说明主电源已损坏，需更换电源。+5VSB有输出，但主电源爱护此类状况也比较多，由于制造工艺或器件早期失效均会造成此现象。此现象和的区分在于开机时风扇会抖动下，即电源已有输出，但由于故障或外界因素而发生爱护。为解除因电源负载（主板等）损坏短路或其它因素，可将电源从主机中拆下，将20芯中绿线对地短路，如电
