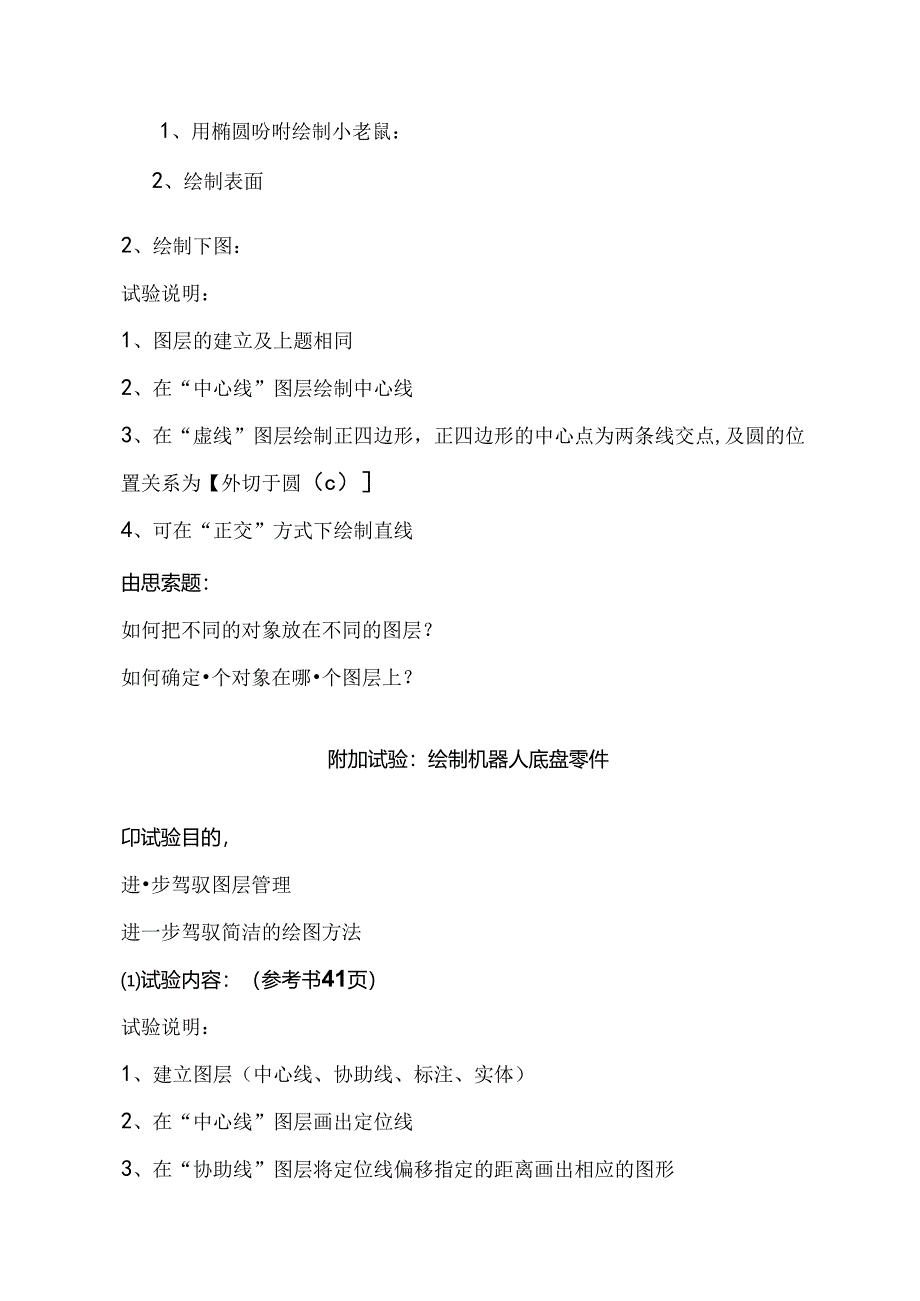

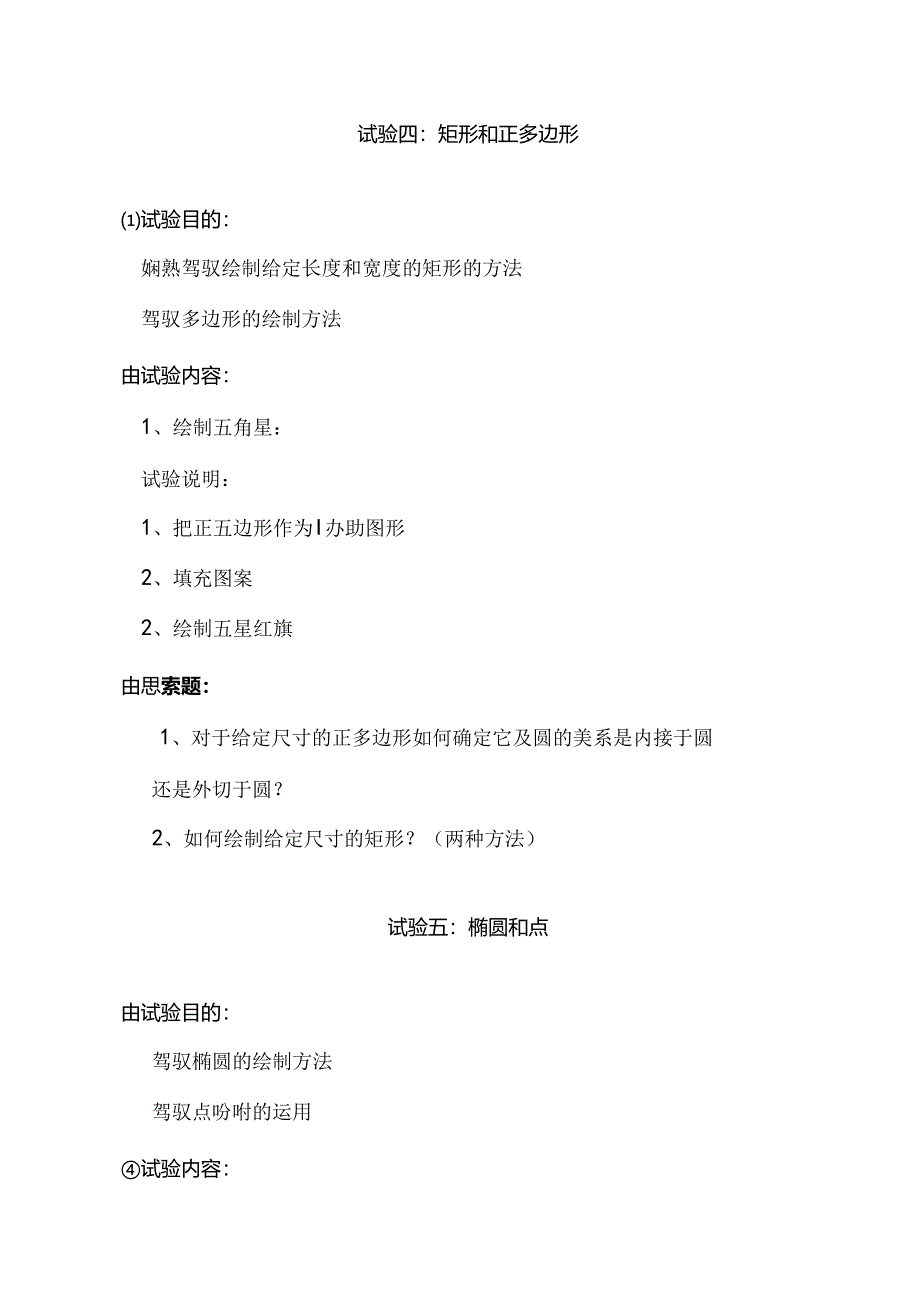

1、试验四：矩形和正多边形试验目的：娴熟驾驭绘制给定长度和宽度的矩形的方法驾驭多边形的绘制方法由试验内容：1、绘制五角星：试验说明：1、把正五边形作为I办助图形2、填充图案2、绘制五星红旗由思索题：1、对于给定尺寸的正多边形如何确定它及圆的美系是内接于圆还是外切于圆？2、如何绘制给定尺寸的矩形？（两种方法）试验五：椭圆和点由试验目的：驾驭椭圆的绘制方法驾驭点吩咐的运用试验内容：1、用椭圆吩咐绘制小老鼠：2、绘制表面2、绘制下图：试验说明：1、图层的建立及上题相同2、在“中心线”图层绘制中心线3、在“虚线”图层绘制正四边形，正四边形的中心点为两条线交点,及圆的位置关系为【外切于圆（c）4、可在“正交
2、”方式下绘制直线由思索题：如何把不同的对象放在不同的图层？如何确定个对象在哪个图层上？附加试验：绘制机器人底盘零件卬试验目的，进步驾驭图层管理进一步驾驭简洁的绘图方法试验内容：（参考书41页）试验说明：1、建立图层（中心线、协助线、标注、实体）2、在“中心线”图层画出定位线3、在“协助线”图层将定位线偏移指定的距离画出相应的图形试验七：坐标系的运用试验目的：驾驭用户坐标系的建立和运用卬试验内容：1、绘制如下图形试验说明：】、在确定左上角点和右下角点圆的圆心的时可将坐标轴绕z轴旋转指定的角度（顺时针方向角度为正，逆时针方向角度为负）2、附加试验内容：试验说明：】、在绘制中间锯齿状图案时，可运用“
3、环形阵列”吩咐。3思索题：在现有的坐标系下如何建立新的坐标系？如何确定坐标是绕X轴、Y轴还是Z轴旋转？试验八：协助绘图功能卬试验目的：驾驭借助协助工具绘图的方法试验内容：根据尺寸绘制如下图形：试验说明：1、利用【极轴】功能，设置角增量为30,绘制两条倾斜直线由试验内容I1、绘制如下图形：2、选作试验：生成名字的三维图形如：试验说明：1、在文档中利用艺术字书写自己的名字，并进行编辑2、选择“复制”吩咐3、在中，依次执行【编辑】-【选择性粘贴】-【图元】（或【图元D4、粘贴到中的文字是以多段线的形式存在的。5、创建面域、进行布尔运算、拉伸6、用来创建面域的闭合区域不能出现自交现象。试验十一：复制及
4、镜像项试验目的：驾驭复制吩咐和镜像吩咐的运用方法由试验内容：1、绘制如下图形：试验说明：1、利用【多段线】吩咐绘制树干2、利用正五边形作为协助图形绘制花朵3、绘图过程中运用“多重复制”吩咐2、绘制如下图形：试验说明：1、可以试一下下面的绘图方法：2、留意【镜像】吩咐的运用卬附加试验内容：(拉伸弹簧零件图)试验十二：偏移和阵列由试验目的:驾驭阵列吩咐的两种不同的形式驾驭偏移吩咐的用法由试验内容，1、利用矩形阵列或偏移吩咐绘制下图:试验说明:1、可以在正交方式下画条指定长度的直线，利用偏移吩咐画出棋盘的轮廓。2、利用环形阵列吩咐绘制图形:试验说明:(1)画出心形图案，以两段圆弧的交点作为中心点进行
5、环形阵列。3、绘制下图:试验说明:1、2、由思索题:阵列3、环形偏移吩咐应当如何运用，己画过的哪些图形可以通过运用该吩咐简化绘图过程?试验十三：修剪和倒角，圆角田试验目的，驾驭修剪吩咐的运用方法。驾驭倒角和圆角的运用方法。试验内容:1、根据尺寸绘制如下图形：（可参考书133页图836）2、绘制电话:思索题:对两个非平行对象实行圆角还可以用什么方法来实现?试验十四：在图形中添加文字由试验目的：驾驭单行文字和多行文字的应用范围和运用方法S试验内容：1、绘制一个标题栏，运用单行文字进行填写试验说明：1、设置线宽为0.5,画一个宽180、高40的矩形。然后炸开该矩形。2、根据上图所示，用偏移吩咐偏移指
6、定的距离3、运用修剪吩咐进行修剪4、把标题栏的分格线的线宽设置为0.255、为标题栏内的文字创建单独的文字样式6、在其中的个单元格中输入文字，利用多重复制吩咐复制到其它的单元格中7、利用“编辑文字”吩咐，修改文字的内容2、运用多行文字编辑器编辑下列文字试验说明：1、特别符号如不能正确显示，可单独设置它的文字样式为系统自带文字样式。试验十五：尺寸标注试验目的：驾驭尺寸标注的运用方法S试验内容：1、按尺寸绘制如下图形，并进行标注试验说明：1、标注之前的打算工作： 为全部的尺寸标注建立单独的图层，通过该图层就能很简洁的将尺寸标注和其他的对象区分开来。 特地为标注文字创建文字样式。 打开自动捕获功能，
7、并设置捕获类型为“端点、圆心、交点等”，这样在创建尺寸标注时就能更快的拾取标注对象上的点。 创建新的尺寸样式。2、可以通过“编辑标注”中的【新建（N）】选项在标注文字之前添加内容3、尺寸标注是一个整体，默认状况卜.，不能把它的一个组成要素单独拿出来运用。试验十六：块及外部参照卬试验目的，驾驭块的定义、插入、块的属性创建等操作国试验内容，1、绘制表面粗糙度符号，将其制作为块名为“表面粗糙度”的块文件，并附加屈性信息，按属性值1.6、3.2、6.3插入到图形中（注：书201页4题）试验说明：1、绘制表面粗糙度符号2、【绘图】【块】-【定义属性】，在“标记”编辑框中输入屈性标记”，单击“拾取点”按钮
8、，在绘图区确定属性放置的位置。3、将表面粗糙度符号和属性对象全部选中，创建为图块。试验十七I坐标变换试验目的I驾驭三维坐标系的运用和变换方法由试验内容：试验说明：1、最简洁的三维造型可以看成是平面图形加一个厚度。2、用户绘制的二维图形均位于平面或及平面平行的平面。3、将坐标系的平面分别变换到正方体的上表面和侧面，完成图形的绘制。4、右手螺旋定则：绕哪一个坐标轴旋转，则大拇指指向哪一个坐标轴的正方向，四指弯曲的方向即旋转的正方向。试验十八：三维实体图形绘制试验目的：驾驭长方体吩咐的运用驾驭圆柱体和圆锥体吩咐的运用方法由试验内容：1、利用长方体吩咐绘制垫板2、利用圆柱体吩咐和圆锥体吩咐绘制陀螺试验
9、十九：三维实体图形绘制田试验目的：驾驭创建面域的方法驾驭将一个二维图形通过拉伸形成三维图形的方法CQ试验内容：1、绘制棘轮2、附加作业：绘制机器人底盘零件（注：图形尺寸参见书41页1题）试验二十：三维图形绘制由试验目的：驾驭圆环吩咐和球体吩咐的运用方法驾驭三维阵列和三维旋转吩咐的运用方法驾驭三维实体的编辑方法由试验内容：1、绘制轴承试验说明：1、以(0,0,0)点为底面中心点,分别绘制半径为。,65,80,100,高为30的圆柱体2、进行合理的差集运和3、以(0,0,15)作为中心绘制圆环，圆环半径为72.5,圆管半径为154、绘制球体，球心坐标为(0,0,72.5),球体半径为155、对第四
