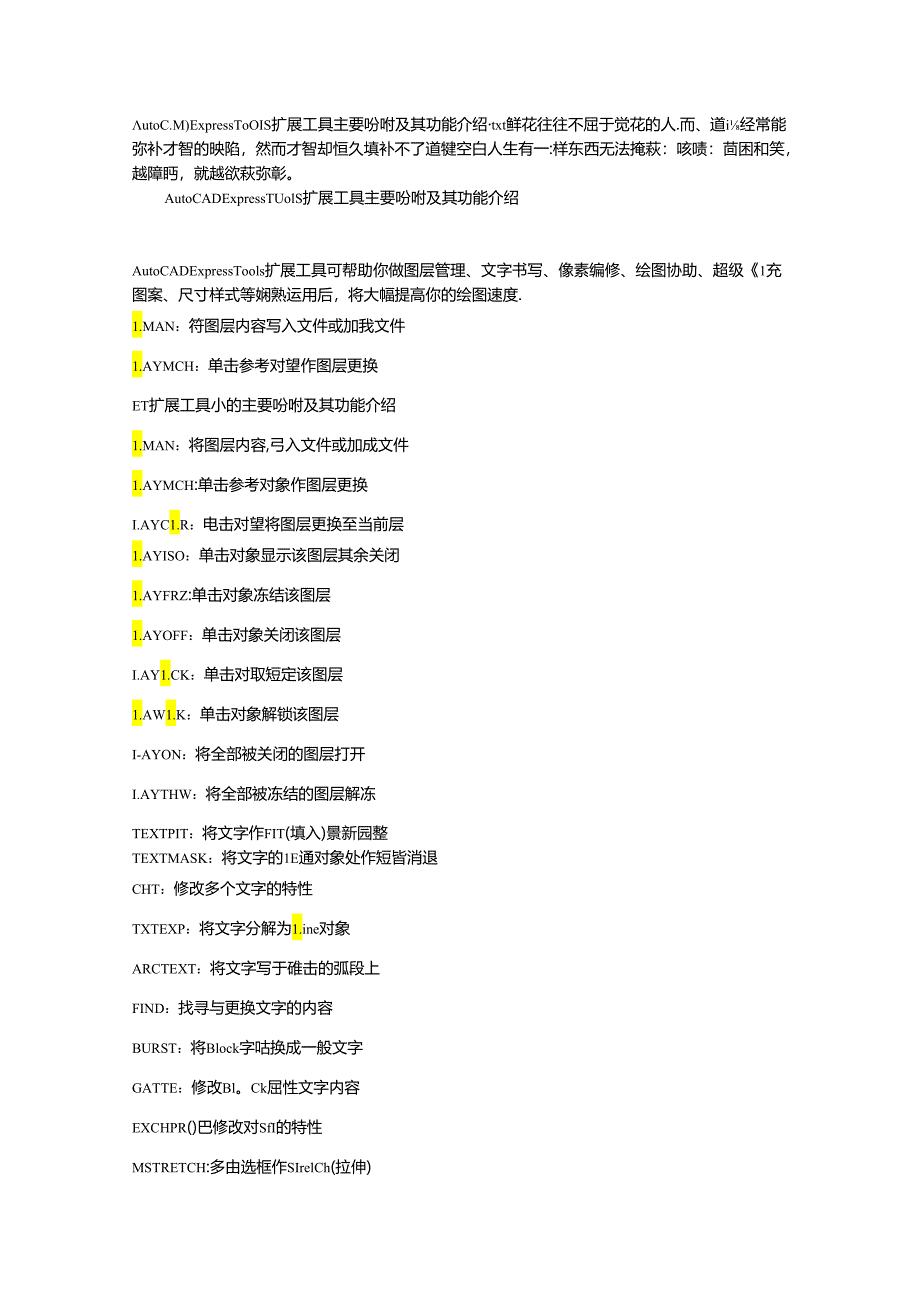

1、utoC.M)ExpressToOIS扩展工具主要吩咐及其功能介绍txt鲜花往往不屈于觉花的人.而、道i经常能弥补才智的映陷，然而才智却恒久填补不了道犍空白人生有一:样东西无法掩萩：咳啧：茴困和笑，越障眄，就越欲萩弥彰。AutoCADExpressTUolS扩展工具主要吩咐及其功能介绍AutoCADExpressTools扩展工具可帮助你做图层管理、文字书写、像素编修、绘图协助、超级1充图案、尺寸样式等娴熟运用后，将大幅提高你的绘图速度.1.MAN：符图层内容写入文件或加我文件1.AYMCH：单击参考对望作图层更换ET扩展工具小的主要吩咐及其功能介绍1.MAN：将图层内容,弓入文件或加成文件1

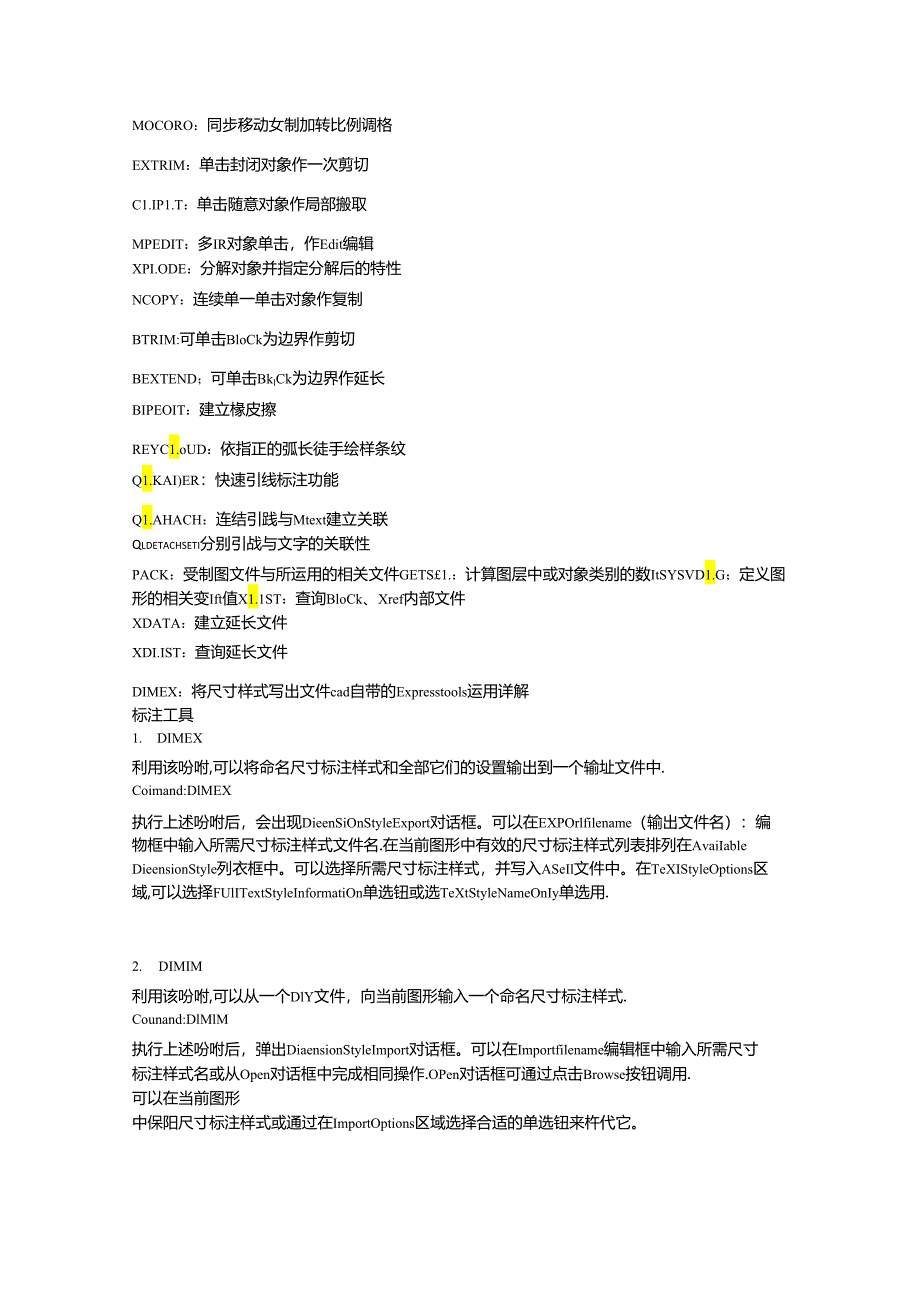

2、.AYMCH:单击参考对象作图层更换I.AYC1.R：电击对望将图层更换至当前层1.AYISO：单击对象显示该图层其余关闭1.AYFRZ:单击对象冻结该图层1.AYOFF：单击对象关闭该图层I.AY1.CK：单击对取短定该图层1.AW1.K：单击对象解锁该图层I-AYON：将全部被关闭的图层打开I.AYTHW：将全部被冻结的图层解冻TEXTPIT：将文字作FIT(填入)景新园整TEXTMASK：将文字的1E通对象处作短皆消退CHT：修改多个文字的特性TXTEXP：将文字分解为1.ine对象ARCTEXT：将文字写于碓击的弧段上FIND：找寻与更换文字的内容BURST：将Block字咕换成一般文
3、字GATTE：修改Bl。Ck屈性文字内容EXCHPR()巴修改对SfI的特性MSTRETCH:多由选框作SIrelCh(拉伸)MOCORO：同步移动女制加转比例调格EXTRIM：单击封闭对象作一次剪切C1.IP1.T：单击随意对象作局部搬取MPEDIT：多IR对象单击，作Edit编辑XPI.ODE：分解对象并指定分解后的特性NCOPY：连续单一单击对象作复制BTRIM:可单击BloCk为边界作剪切BEXTEND；可单击BklCk为边界作延长BIPEOIT：建立椽皮擦REYC1.oUD：依指正的弧长徒手绘样条纹Q1.KAI)ER：快速引线标注功能Q1.AHACH：连结引践与Mtext建立关联Ql
4、detachseti分别引战与文字的关联性PACK：受制图文件与所运用的相关文件GETS1.：计算图层中或对象类别的数ItSYSVD1.G；定义图形的相关变Ift值X1.1ST：查询BloCk、Xref内部文件XDATA：建立延长文件XDI.IST：查询延长文件DIMEX：将尺寸样式写出文件cad自带的Expresstools运用详解标注工具1. DIMEX利用该吩咐,可以将命名尺寸标注样式和全部它们的设置输出到一个输址文件中.Coimand:DlMEX执行上述吩咐后，会出现DieenSiOnStyleExport对话框。可以在EXPOrlfilename（输出文件名）：编物框中输入所需尺寸标

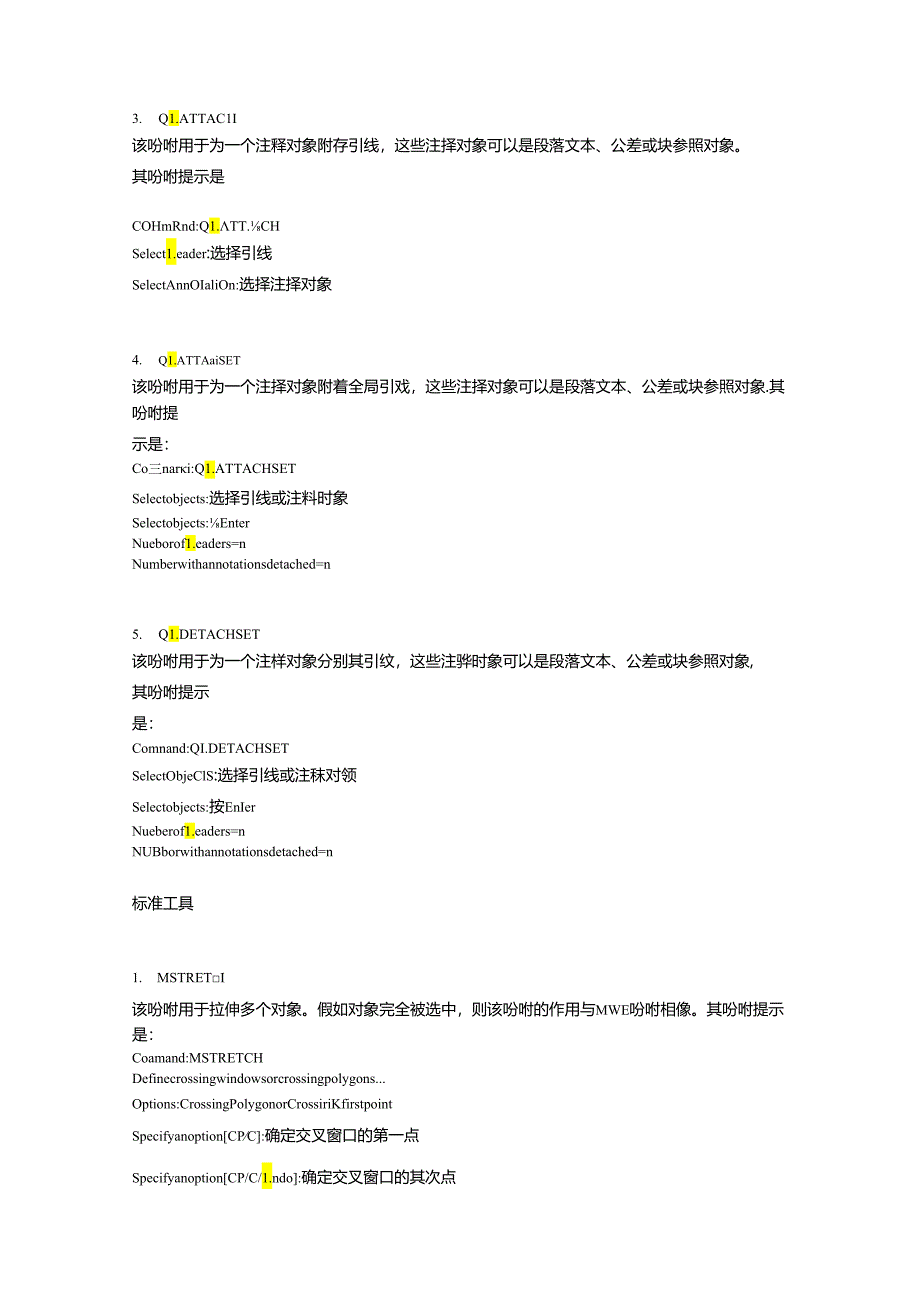

5、注样式文件名.在当前图形中有效的尺寸标注样式列表排列在AvaiIableDieensionStyle列衣框中。可以选择所需尺寸标注样式，并写入ASeIl文件中。在TeXIStyleOptions区域,可以选择FUlITextStyleInformatiOn单选钮或选TeXtStyleNameOnIy单选用.2. DIMIM利用该吩咐,可以从一个DlY文件，向当前图形输入一个命名尺寸标注样式.Counand:DlMlM执行上述吩咐后，弹出DiaensionStyleImport对话框。可以在Importfilename编辑框中输入所需尺寸标注样式名或从Open对话框中完成相同操作.OPen对话框
6、可通过点击Browse按钮调用.可以在当前图形中保阳尺寸标注样式或通过在ImportOptions区域选择合适的单选钮来杵代它。3. Q1.ATTAC1I该吩咐用于为一个注释对象附存引线，这些注择对象可以是段落文本、公差或块参照对象。其吩咐提示是COHmRnd:Q1.TT.CHSelect1.eader:选择引线SelectAnnOIaliOn:选择注择对象4. Q1.ATTAaiSET该吩咐用于为一个注择对象附着全局引戏，这些注择对象可以是段落文本、公差或块参照对象.其吩咐提示是：Co三nari:Q1.ATTACHSETSelectobjects:选择引线或注料时象Selectobjects
7、:EnterNueborof1.eaders=nNumberwithannotationsdetached=n5. Q1.DETACHSET该吩咐用于为一个注样对象分别其引纹，这些注骅时象可以是段落文本、公差或块参照对象,其吩咐提示是：Comnand:QI.DETACHSETSelectObjeClS:选择引线或注秣对领Selectobjects:按EnIerNueberof1.eaders=nNUBborwithannotationsdetached=n标准工具1. MSTRETI该吩咐用于拉伸多个对象。假如对象完全被选中，则该吩咐的作用与MWE吩咐相像。其吩咐提示是：Coamand:MST
8、RETCHDefinecrossingwindowsorcrossingpolygons.Options:CrossingPolygonorCrossiriKfirstpointSpecifyanoptionCPC:确定交叉窗口的第一点SpecifyanoptionCP/C/1.ndo:确定交叉窗口的其次点SpecifyanoptionCP/C/Undo:按EnterSpecifyanoptionRcbovcobjects:选择一个基准点Specifybasepoint:选择一个新的基准点2. MOCOROXOCORO一个吩咐可以完成移动、更制、施转和缩放所选对象的多种编税功能.其吩咐提示序列
9、如下：Co三nari:MOCOROSelecttbjecls:选择需修改的对象BasePOint:选择一个基准点Move/Copy/Rotate/Scale/Base/Undo:选择一个选项3. EXTRIM通过指定一个裁剪边界，以修剪个对象,其拨酎边界可以是一条多段线、直线、圆或孤.其吩咐提示是Co三nnnd:EXTRIMPickaP0YI.INE,1.INE,CIRC1.E,ARC,EIIPSE,IMAGEorTEXTforcuttingedge.SelectObjeClS:选择一个/&的边Pickthesidetotrimon:选择一个点以指定裁剪边执行上述操作后.对象位于裁剪边界内的部
10、分被修翦.4. MPEDIT该吩咐可编辑多第多段线，也可以招直线或瓠转换为多段线“其吩咐提示序列是：Coimand:MPEDITSelectObjeCIS:选择对象Convert1.inesandArcstopolylines7YesNo:QEnler.EnteranoptionOpenCloseJoinidthFitSplineDecurve1.tpegen/eXit:选择一个选项5. WlPEo1.T利用该吩对.可以珞所选区域用背块颜色桁流,从而达到的藏该区域的目的.所选区域必湎是由一条闭合多段城所定义的.其吩咐提示序列如E：Conmand:WIPEOuTSelectfirstpointo
11、rFrame/NewfromPolyline:按Enter以起先一个新的刷除Selectapolyline:选择闭合多段线Eraseplyline?Yes/No:输入选择位于多段线边框以内的区域被删除“也可以在SelectfirstpointorFrame/NeWfroBPolylinej:提示下输入F,以显示以下提示：SelectanoptionOFFON:ON选项可以显示在全部视口实体上的捌除边柢.0FF选原则关闭对全部删除对望的捌除.6. Revcloid该吩咐用于建立一个修正阴影,它可由一个由连续弛构成的多段线形成.其吩咐提示是：Co三nnnd:REVC1.oUDArc1.ength=
12、,Arcstyle=1PickcloudstartingpointorcXit/Opt.ions:确定起点或输入0。系统招显示ReVCloUdOPtionS对话框.当移动十字光标头时,就可建立一条具有指定长度的实纹弧.当十字光标头接近起点时，最终的一段孤与起点相连，以形成闭合的修正阴影，并同时结束该吩咐，7. PACK利用该吩的，可以将与一个特定图形有关的全部文件都犯制到一个指定的书目中。Coamnnd:PACK执行该吩咐后，会出现PaCkiGr）对话框.全部文件的文件名、文件大小、建立日期、图形版本假如有的话）都列在对话框中，可以选择TreeVicw选项卡，以子书目结构显示文件.假如点击Br
13、owsc按钮.弹出Ch。OSeDirectory（选择书目）对话框,从中可以确定复制文件的路径,CoPyto按钮可以取制文件到指定路径。Prinl按钮允许打印一份显示在对话框中的信息报告.Rcpurl按钮可以显示Report对话框.它含有相关文件的指定信息.8. SUPEMIATai该选项与AUtCCAD的HATeH吩咐相像,但此处可以选择图像外部参照、块或剧除对象作为填充图案。其吩咐提示序列随埴充图窠的不同而变，对干图像,提示序列是：Insertpoint:选择一个插入点Baseimagesize:Width:1.00,Height:0.24Scalefactor:为插入图像确定比例因子对干
14、块和外部参照.其提示序列是：Insertionpoint：选择一个插入点Xscalefactor/Corner/XYZ:确定X比例因子Yscalefactor（default=X）:确定丫比例因子或按EnICrRotationangle:确定旋转角度SelectaWind（Waroundtheblocktodefinecolunnandrowtiledistance.SpecifyblockExtentsFirstcorner:为小图像块确定边框，完成后按Enler在确定了所需M充图窠后，卜面的吩咐辎示序列是：Selectingvisibleobjectsforboundarydetectio
