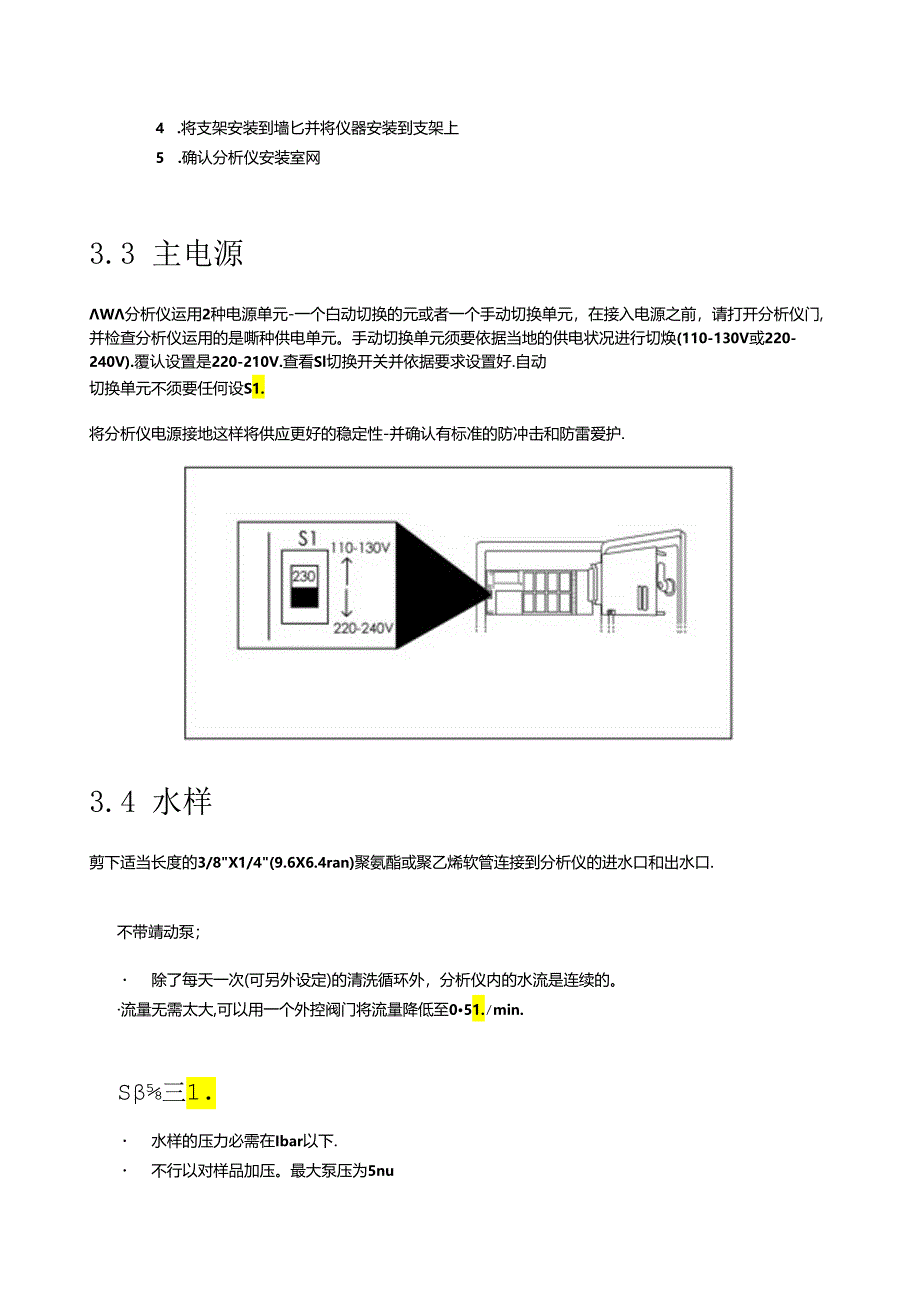

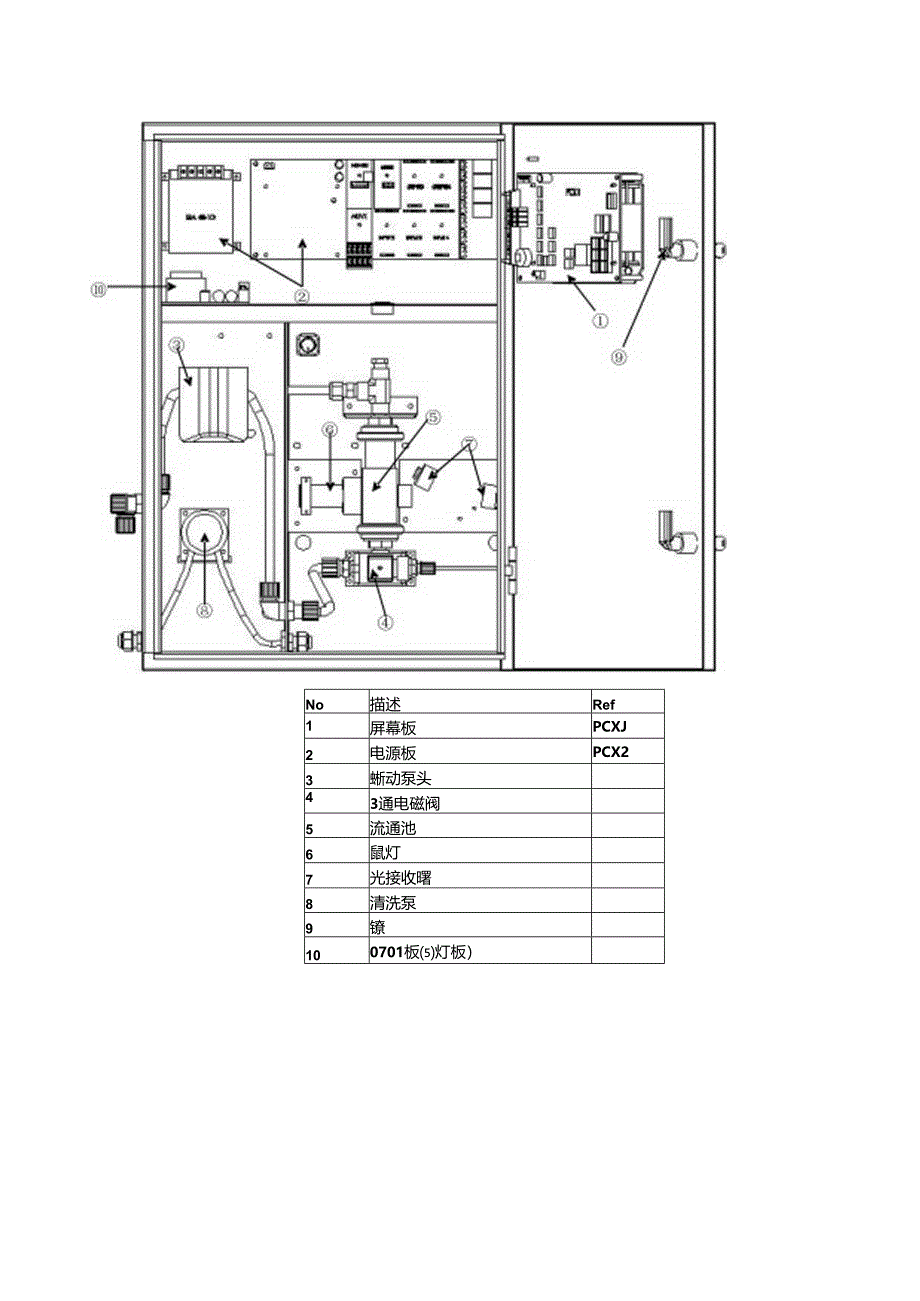

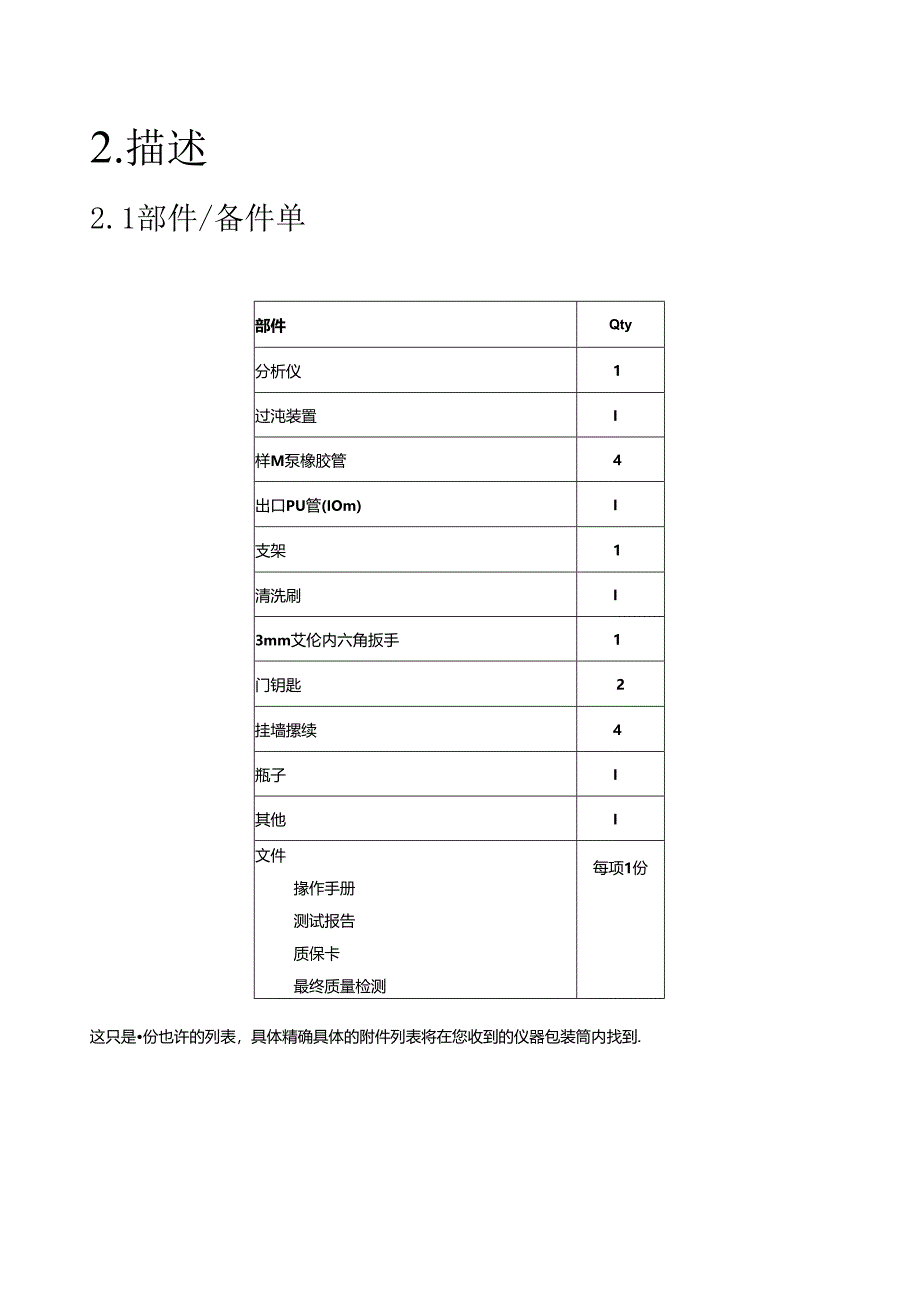

1、2.描述2.1部件/备件单部件Qty分析仪1过沌装置I样M泵橡胶管4出口PU管(IOm)I支架1清洗刷I3mm艾伦内六角扳手1门钥匙2挂墙摞续4瓶子I其他I文件掾作手册测试报告质保卡最终质量检测每项1份这只是份也许的列表，具体精确具体的附件列表将在您收到的仪器包装筒内找到.No描述Ref1屏幕板PCXJ2电源板PCX23蜥动泵头43通电磁阀5流通池6鼠灯7光接收曙8清洗泵9镣100701板灯板）4 .将支架安装到墙匕并将仪器安装到支架上5 .确认分析仪安装室网3.3 主电源W分析仪运用2种电源单元-一个白动切换的元或者一个手动切换单元，在接入电源之前，请打开分析仪门,并检查分析仪运用的是嘶种供
2、电单元。手动切换单元须要依据当地的供电状况进行切焕(110-130V或220-240V).覆认设置是220-210V.查看Sl切换开关并依据要求设置好.自动切换单元不须要任何设S1.将分析仪电源接地这样将供应更好的稳定性-并确认有标准的防冲击和防雷爱护.3.4 水样剪下适当长度的3/8X1/4(9.6X6.4ran)聚氨酯或聚乙烯软管连接到分析仪的进水口和出水口.不带靖动泵； 除了每天一次(可另外设定)的清洗循环外，分析仪内的水流是连续的。流量无需太大,可以用一个外控阀门将流量降低至051.min.S三1. 水样的压力必需在Ibar以下. 不行以对样品加压。最大泵压为5nu 确保蛹动泵入口装置
3、处的连接要密封，以防流通池内出现气泡,3. 64-20mA模拟输入（MI420）带有有源输出的专用探头或测定系统可以接到双42OmA输入模块（选件）上。内部输入阻抗为100d连接时,请参见卜图仪器还备有12VDC电流电愉出的特定探头。电流不得超过100mA,Jl的针脚2和5必需连接在-起。探头连接建的接地端必需连接到OY（针脚5）4. 74-20mA模拟输出（M0420）有关双4-2OmA输出模块（选件）的连接请参见下图.5. 设置和调教5.1 选择图表显示在主页面上按下您想查看的参数选择你想要杳看的分析仪参数这项功旗不适用于单参数分析仪.悌如只显示COD一个叁数的分析仪.5.2 选择图表的显
4、示范围主页面放大+,缩小-修改主页面中图表显示的时间范围.放大+允许你放大图表（查看细微环节），缩小-让您缩小图表（直看粗略）.设置查看的时间范围从最终的一小时到最终的一个月.5.3 指派继电器事务菜单（第一级密码）参数泰电器指派给继电器特定的事务继电涔按钮是用来指定4个维电器中每个维电器的特定触发事务的，能够在预先设定测量时须要的浓度警报点度IanD1和Alarm2）,分析仪的错误,或者发出外接远程限制的“READY”状态信号。选择你想要的继电器和相应的事务,如下图所示，分析仪测量的是COD,当CoD浓度到达“警报I设置点”（在菜能设置中设定，参阅设置维电器极限.第25页）时,继电器41将段
5、触发。假如你的分析仪测及两个参数，每一个参数可以拥有2个警报设置点.用户必需选择哪个维电器对应哪个参数和设留点.从继电器1（第一级密码）参数语言设置分析仪显示语言全部的AWA分析仪都是多语言显示的。你可以在12种语言中进行选择,设翼页面如下：按下PREV（上一个）或者NEXT（下一个）未定义你所选择的语百然后按退出确定你的选择.ENG1.ISHFRENCHSPANISHGERMANITA1.IANPORTUGUESE1.ANGUAGESE1.ECTIONEXITMA1.AYSIMP1.CHINESEPREVTRAD.CHINESEKOREANJAPANESETHAINEXT选择密码按钮将呼出如
6、下的界面（第一级密码界面）：CANCE1.C1.EARENTER选择最多4位数然后按卜输入ENTER按钮来确定密码.输入一个零回到没有密码的状态.清除C1.EAR按钮将清除全部输入，取消CANCE1.按钮将取消密码设置的操作.4.1.1 其次级密码设置除了第一级密码之外，一个其次线密码在某些界面中用到.菜单（第一级密码）CONFI（其次级密码）菜单（第一线密码）测试PW（其次级密码）这个菜总允许你修改一些分析仪比怆关捷的内部设置，修改他们的时候必需特别谨慎，因为这些设跣将影响仪器的运行状态。我们剧烈要求您在供应商或者AWA的指导下进行这些操作。这个其次级密码不能被修改.P1测试一节，第56页中
7、是其中一个须要用到这个密码的例子.4.1.2 遗忘了你的密码？请联系你的供应商或者IA,假如你遗忘了你的第一级密码.我们建议你在这份运用手册或者你的分析仪的检窝证书中写下你的密码，备份并且存放好，4.11选择测量模式菜单（第一级密码）参数MODE选择分析仪测量模式AQR分析仪能够在几种测量模式卜运行,通过渊量模式我们特殊的要求依据实际潟盘的频率来礴定底货第式,测量模式同时考虑样品进入分析仪中时是否连续的（不管是自吸或者是远程泵）或是何斯的（从安装住分析仪恻面的康动泵抽取）.3TCII单词BATCH在这里的意思是测过时在一个时间间隔的龙城上执行的，不管是通过蛹动家抽样还是外接连续流进或者流出分析
8、仪,假如分析仪在恻面安装了蠕动泵，选择周期模式就等于告知分析仪在设置好的时间间隔后触发蜻动泵和以设定好的抽样时间进行抽样.正如下图的例子所示，婿动泵会在每60分钟后触发并且运行30秒.泵的运行时间一般是依据样M从取样点抽到分析仪所须要的时间来确定的。假如样M传送到分析仪例如流入和流出是连续的，那么选择周期模式将在一个设定好的时间间隔后触发一次测地。这个时间间限设置的范围是从1分钟到720分钟,PERIOD60MSAMP1.30sStart:11/04/0716:30SETBATCHPARAMETERSEXITMEASURINGPERIOD(MIN):60ISAMP1.INGTIME(SEC)：
9、30NEXTMEASUREMENTDAY:14MONTH:8YEAR：8HOUR:8MINUTE:30CHANGEPREVNEXT5个下次测量时间值表示下次测量的日期和时间。用户可以设置这个时间来.武新确定下次测量的起先时间.ZXTERNl外部限制测6模式对应于些须要通过外部智能设备，例如P1.C或DCS系统来限制触发分析仪工作的状况的，为了实现这个功能，分析仪必需安装Ml1.输入模块（远程限制纲件,清洗（C1.EAN）按钮允许你设置分析仪清洗相关的参虬按下这个按钮将呼出“SETC1.EANPARAMETERS”（设时.清洗参数界面，这个功能在维护，测试和故障检香，清洗（第48Ill）章节中具
10、体介绍.全部关于分析仪清洗循环的信息都有清苑简沽的导航，4 .14设定内部参数这个设n界而是被其次级密叫爱妒好的.w为惟改这里的当数符会变更分析仪正常的工作状态.我们剧烈要求你在AWA的指导卜进行此类操作。菜的（第项密码）CONFI（其次级密码）设置或者显示分析仪内部（测量，校正，光学的等）参数。AbsorbanceconfigurationEXITCHANGE1.ABE1.:CODUNIT:mg/1CA1.IB.FACTOR:1.00SCA1.EFACTOR:100.RANGE:100AVERAGEON:100NEGATIVE(NO=O):0PREVNEXT这一部分的参数描述如下:COD吸光
11、率设定1.ABE1.标签）这个标签允许你为该测破的参数输入4个字节的标签，UNIT（单位）显示测量结果的单位CA1.IBFACTOR（校正因子）校正因子可以通过“校正”菜单里的ON-1.INE基丁分析仪测附值和试监室值比较来进行修改。此外,5 .操作5.1 分析仪安装一旦分析仪关闭，要保证开启分析仪24小时(热机)以后才做第一次分析测量.我们为进水口和出水口供应一根共9米长的PE管。进水管一端配的过灌网头,过渡较大的杂质。请确认过波网头完全浸泡在水中.出水口一端必需完全浸没在水中，有一个溢水池会比较合适.清洗液瓶在分析仪武认设.巴卜,能有22天的供应实力。在清洗液瓶中加入5%的H2SO4溶液,
12、启动清洗泵,确认清洗液在流通池中通过。留意开启分析仪时将自动进行一次清洗.5.2触摸屏5.2.1全部的AWA在线分析仪都是采纳衙易操作的触摸屏(TSDI).TSDI能运用者简洁的对分析仪进行各种操作.TSDI和与其相关联的电路板安装在机箱门的背面.在电路板背后有一个限制屏幕亮度的旋钮，可以对屏幕痉度进行谓整。全部的显示以按钮形式出现，包含了按健内容的黑色矩形.按犍实现功能或者打开下一级菜单：只须要把手指轻轻的放到所要的按犍处，略微的左右或上下移动，便可以实现该键的功能。当开机和待机状态时，默认的界面就是主界面。每一个界面都会有一个退出(EXIT)按钮。不管在哪个界而中，只要不停的按下退出按钮就
13、可以退回生界面。MAINSCREENHE1.PPARAMMENURE1.AY1.ANGUAGEPASSWORDC1.OCKRS232RS485MODEMU1.TIP1.EXCONFIGC1.EAN你可以运用该界面设定分析仪多种搽作参数.各个按键描述如下:功能对4个标准编程继电器进行设定。Eam三三选择显示语言。定义一个第一级密码爱妒分析仪,请查看设置你的密码第30页BoclockM设定时钟（日期,月份，年,分钟,小时）.设定RS232通讯参数1-设定RS485通讯参数.请查阅选择RS485波特波特率和从机号第39页T定义当多路样品是的操作选择测量模式设定清洗征环参数.请查阅清洗第48页参数界面如卜所示:RE1.AYS1.ANGUAGEPASSWORDC1.OCKRS232RS485MU1.TIP1.EXMODEC1.EAN5.2.6测试TEST正如之前提及的，测试按键ITEST）（菜单测试）将带你进入测试界面中，这里你可以检查测试和应的功能.这个界
