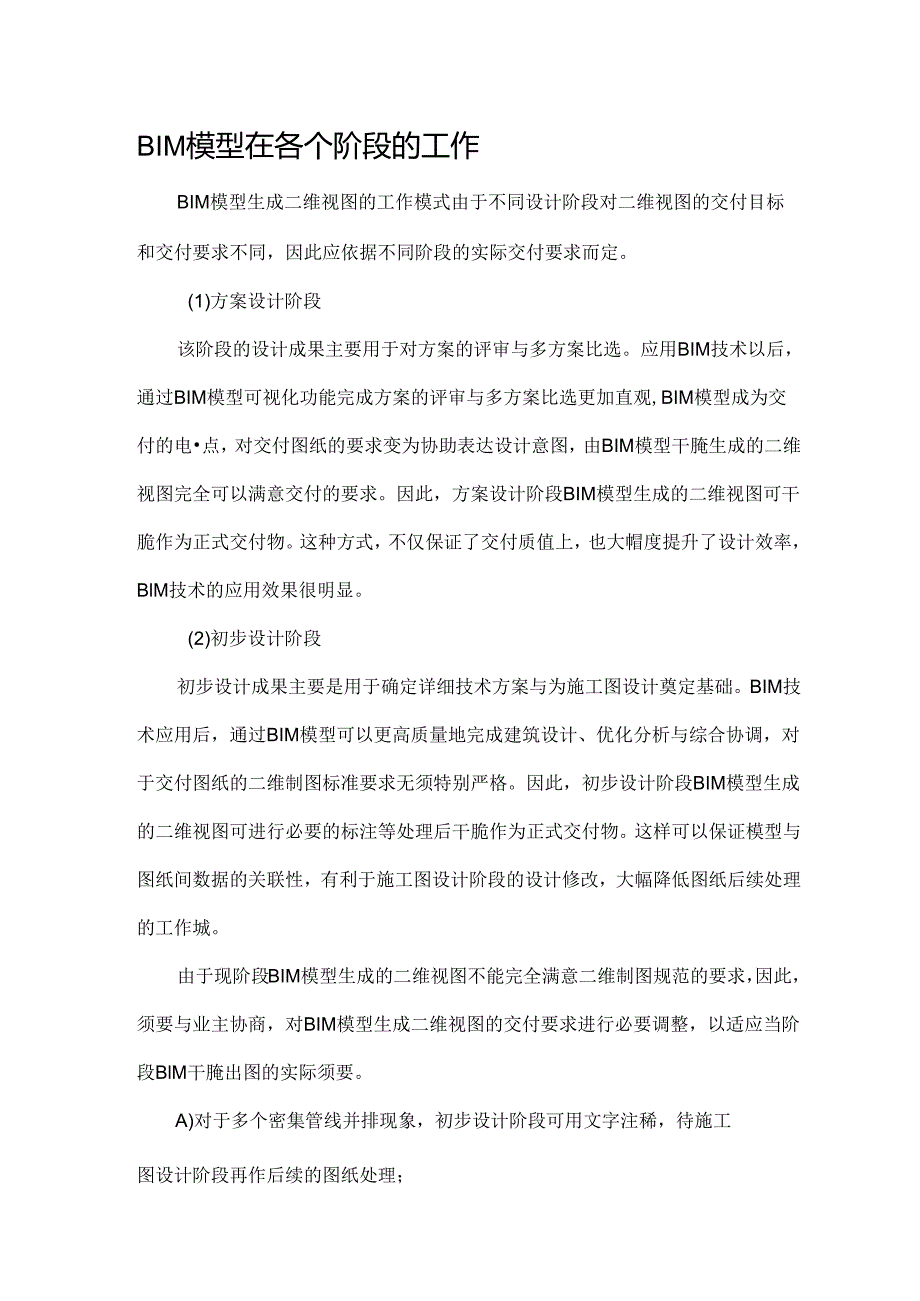

1、BIM模型在各个阶段的工作BIM模型生成二维视图的工作模式由于不同设计阶段对二维视图的交付目标和交付要求不同，因此应依据不同阶段的实际交付要求而定。(1)方案设计阶段该阶段的设计成果主要用于对方案的评审与多方案比选。应用BIM技术以后，通过BIM模型可视化功能完成方案的评审与多方案比选更加直观,BIM模型成为交付的电点，对交付图纸的要求变为协助表达设计意图，由BIM模型干腌生成的二维视图完全可以满意交付的要求。因此，方案设计阶段BIM模型生成的二维视图可干脆作为正式交付物。这种方式，不仅保证了交付质值上，也大帽度提升了设计效率，BlM技术的应用效果很明显。(2)初步设计阶段初步设计成果主要是用
2、于确定详细技术方案与为施工图设计奠定基础。BIM技术应用后，通过BIM模型可以更高质量地完成建筑设计、优化分析与综合协调，对于交付图纸的二维制图标准要求无须特别严格。因此，初步设计阶段BIM模型生成的二维视图可进行必要的标注等处理后干脆作为正式交付物。这样可以保证模型与图纸间数据的关联性，有利于施工图设计阶段的设计修改，大幅降低图纸后续处理的工作城。由于现阶段BIM模型生成的二维视图不能完全满意二维制图规范的要求，因此，须要与业主协商，对BIM模型生成二维视图的交付要求进行必要调整，以适应当阶段BlM干腌出图的实际须要。A)对于多个密集管线并排现象，初步设计阶段可用文字注稀，待施工图设计阶段再

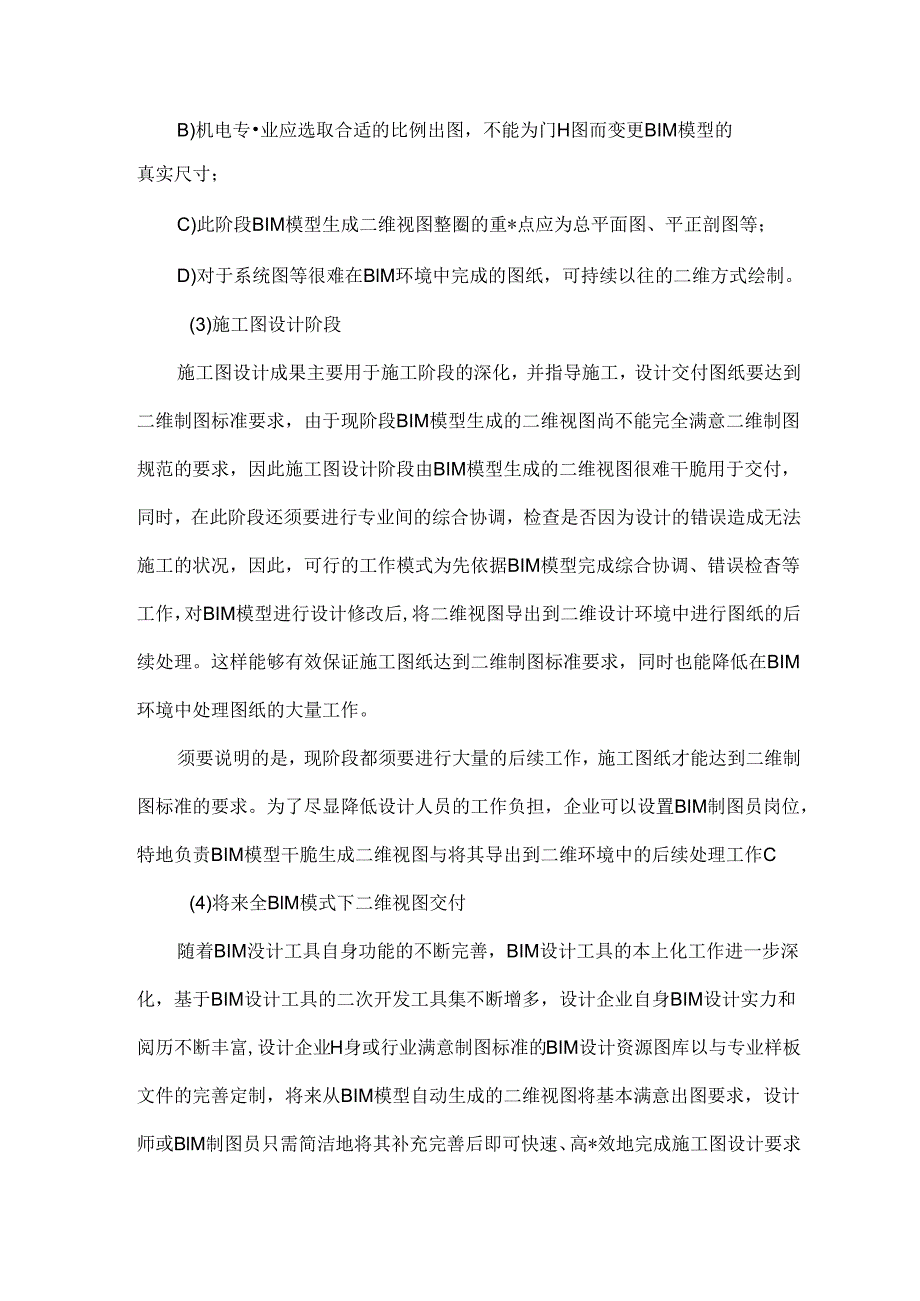

3、作后续的图纸处理；B)机电专业应选取合适的比例出图，不能为门H图而变更BIM模型的真实尺寸；C)此阶段BIM模型生成二维视图整圈的重*点应为总平面图、平正剖图等；D)对于系统图等很难在BlM环境中完成的图纸，可持续以往的二维方式绘制。(3)施工图设计阶段施工图设计成果主要用于施工阶段的深化，并指导施工，设计交付图纸要达到二维制图标准要求，由于现阶段BIM模型生成的二维视图尚不能完全满意二维制图规范的要求，因此施工图设计阶段由BIM模型生成的二维视图很难干脆用于交付，同时，在此阶段还须要进行专业间的综合协调，检查是否因为设计的错误造成无法施工的状况，因此，可行的工作模式为先依据BIM模型完成综合
4、协调、错误检杳等工作，对BIM模型进行设计修改后,将二维视图导出到二维设计环境中进行图纸的后续处理。这样能够有效保证施工图纸达到二维制图标准要求，同时也能降低在BIM环境中处理图纸的大量工作。须要说明的是，现阶段都须要进行大量的后续工作，施工图纸才能达到二维制图标准的要求。为了尽显降低设计人员的工作负担，企业可以设置BIM制图员岗位，特地负责BIM模型干脆生成二维视图与将其导出到二维环境中的后续处理工作C(4)将来全BlM模式下二维视图交付随着BIM没计工具自身功能的不断完善，BIM设计工具的本上化工作进一步深化，基于BIM设计工具的二次开发工具集不断增多，设计企业自身BIM设计实力和阅历不断

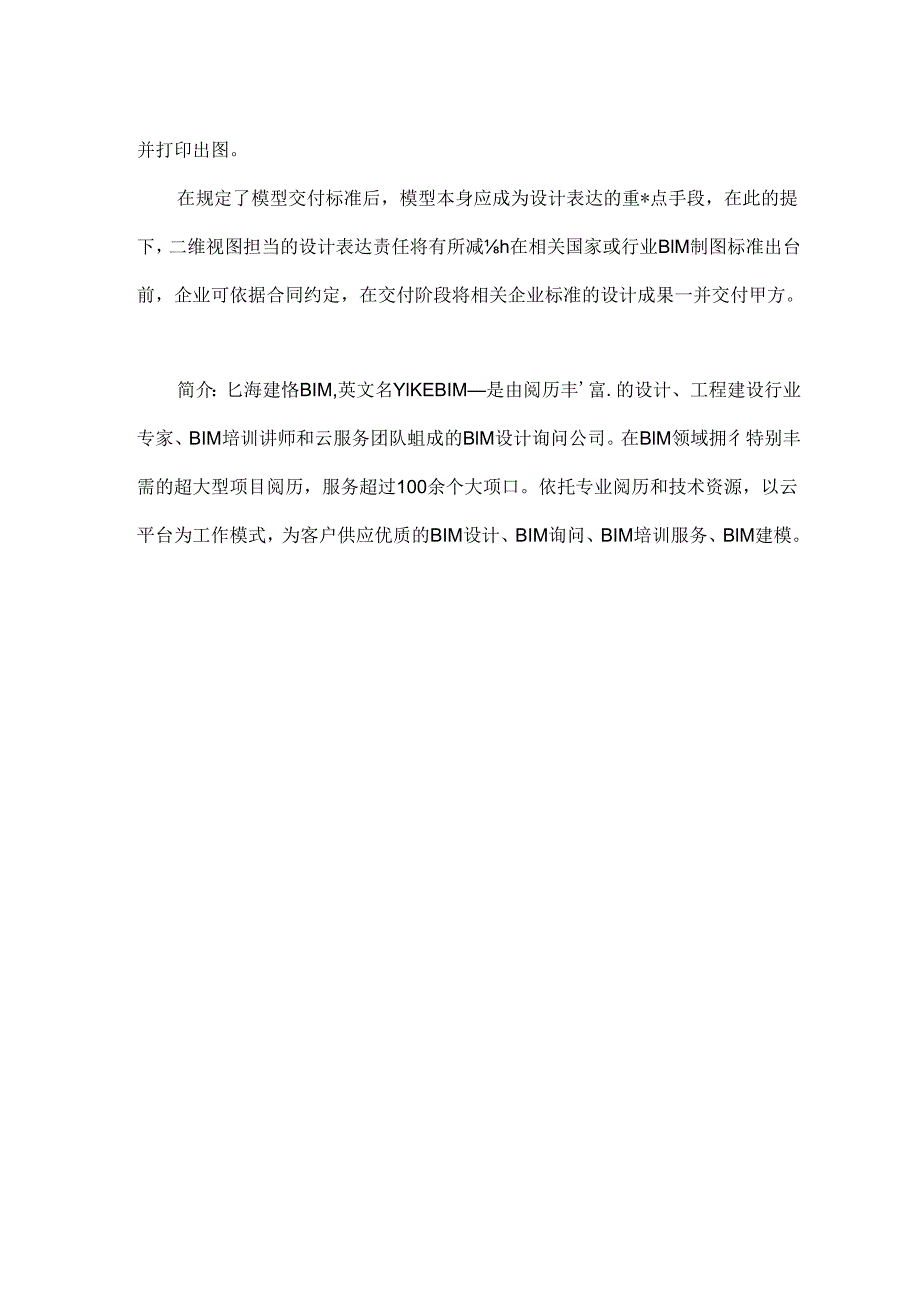

5、丰富,设计企业H身或行业满意制图标准的BIM设计资源图库以与专业样板文件的完善定制，将来从BIM模型自动生成的二维视图将基本满意出图要求，设计师或BlM制图员只需简洁地将其补充完善后即可快速、高*效地完成施工图设计要求并打印出图。在规定了模型交付标准后，模型本身应成为设计表达的重*点手段，在此的提下，二维视图担当的设计表达责任将有所减h在相关国家或行业BlM制图标准出台前，企业可依据合同约定，在交付阶段将相关企业标准的设计成果一并交付甲方。简介：匕海建恪BIM,英文名YlKEBIM是由阅历丰富.的设计、工程建设行业专家、BIM培训讲师和云服务团队蛆成的BlM设计询问公司。在BlM领域拥彳特别丰需的超大型项目阅历，服务超过100余个大项口。依托专业阅历和技术资源，以云平台为工作模式，为客户供应优质的BIM设计、BIM询问、BIM培训服务、BlM建模。
