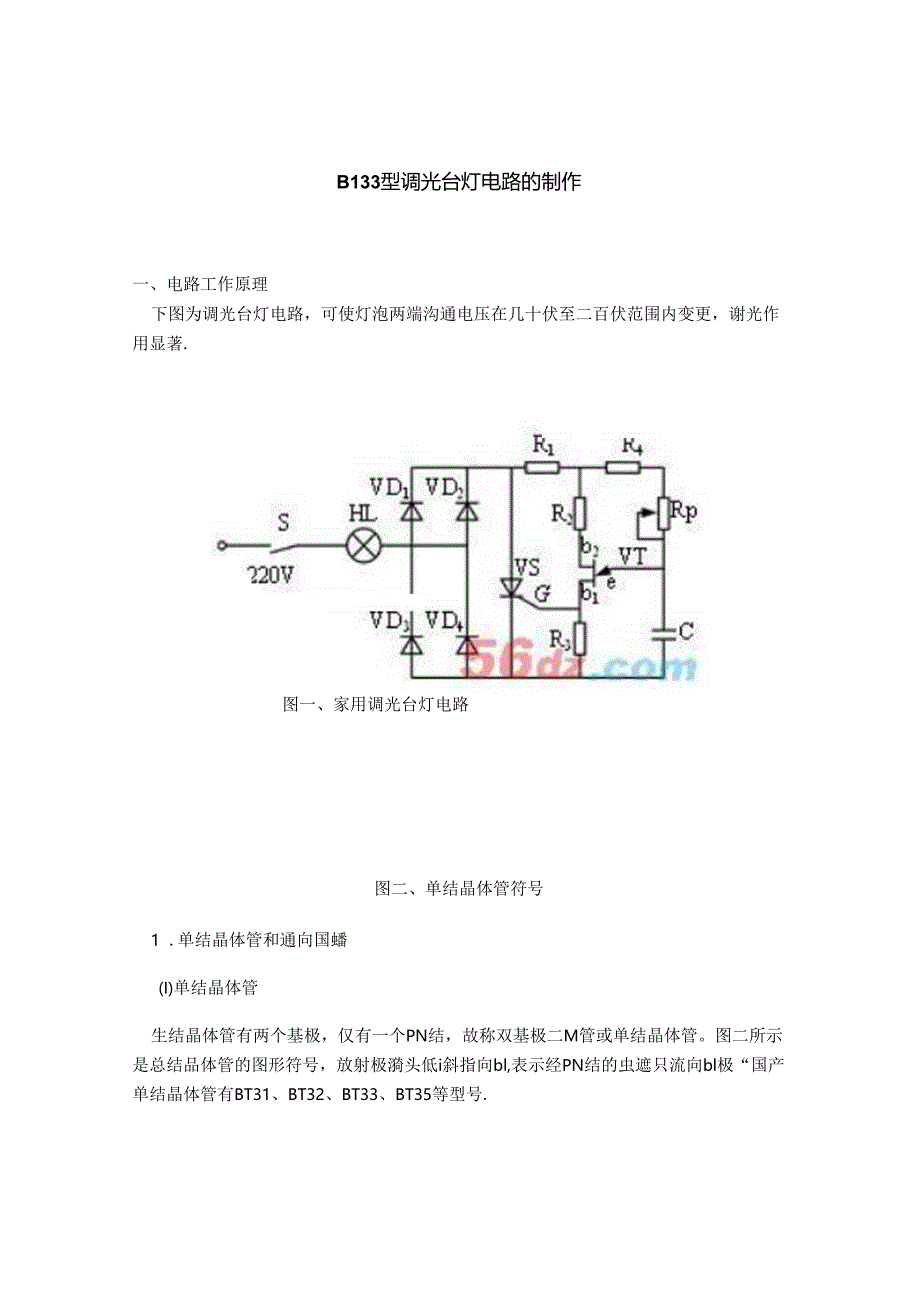

1、B133型调光台灯电路的制作一、电路工作原理下图为调光台灯电路，可使灯泡两端沟通电压在几十伏至二百伏范围内变更，谢光作用显著.图一、家用调光台灯电路图二、单结晶体管符号1 .单结晶体管和通向国蟠(I)单结晶体管生结晶体管有两个基极，仅有一个PN结，故称双基极二M管或单结晶体管。图二所示是总结品体管的图形符号，放射极漪头低i斜指向bl,表示经PN结的虫遮只流向bl极“国产单结晶体管有BT31、BT32、BT33、BT35等型号.单结晶体管在肯定条件下具有负阻特性,即当放射极啦1.l增加时，放射极电压Ve反而减小。利用单结A力体管的负阻特性和RC充放电电路,可制作脉冲振荡器。IY1.结晶体管的主要

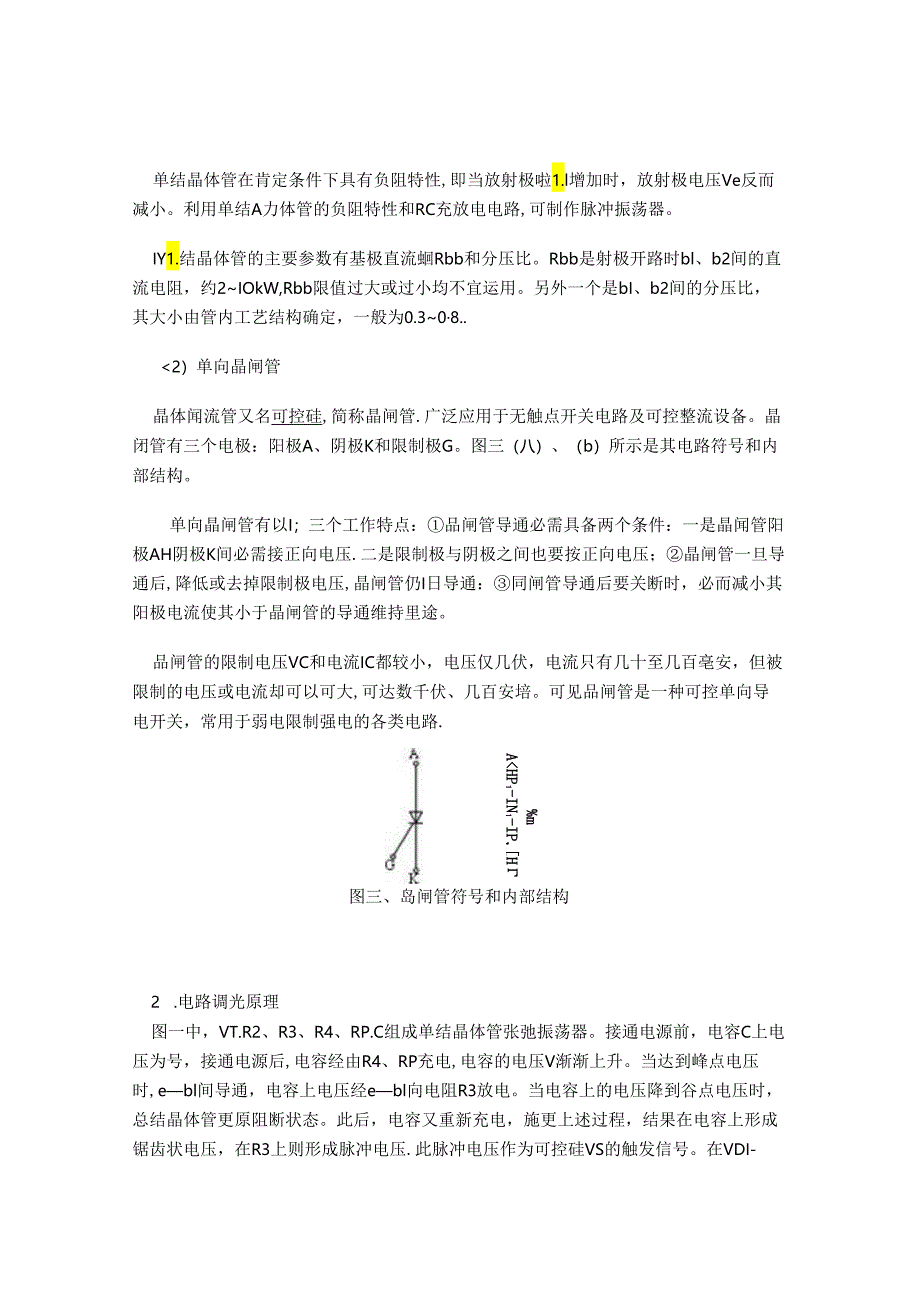

2、参数有基极直流蛔Rbb和分压比。Rbb是射极开路时bl、b2间的直流电阻，约2IOkW,Rbb限值过大或过小均不宜运用。另外一个是bI、b2间的分压比，其大小由管内工艺结构确定，一般为0.308.2）单向晶闸管晶体闻流管又名可控硅,简称晶闸管.广泛应用于无触点开关电路及可控整流设备。晶闭管有三个电极：阳极A、阴极K和限制极G。图三（八）、（b）所示是其电路符号和内部结构。单向晶闸管有以I；三个工作特点：品闸管导通必需具备两个条件：一是晶闻管阳极AH阴极K间必需接正向电压.二是限制极与阴极之间也要按正向电压；晶闸管一旦导通后,降低或去掉限制极电压,晶闸管仍I日导通：同闸管导通后要关断时，必而减小
3、其阳极电流使其小于晶闸管的导通维持里途。品闸管的限制电压VC和电流IC都较小，电压仅几伏，电流只有几十至几百亳安，但被限制的电压或电流却可以可大,可达数千伏、几百安培。可见品闸管是一种可控单向导电开关，常用于弱电限制强电的各类电路.%mAHP1-IN1-IP,H丁K图三、岛闸管符号和内部结构2 .电路调光原理图一中，VT.R2、R3、R4、RP.C组成单结晶体管张弛振荡器。接通电源前，电容C上电压为号，接通电源后,电容经由R4、RP充电,电容的电压V渐渐上升。当达到峰点电压时,ebl间导通，电容上电压经ebl向电阻R3放电。当电容上的电压降到谷点电压时，总结晶体管更原阻断状态。此后，电容又重新

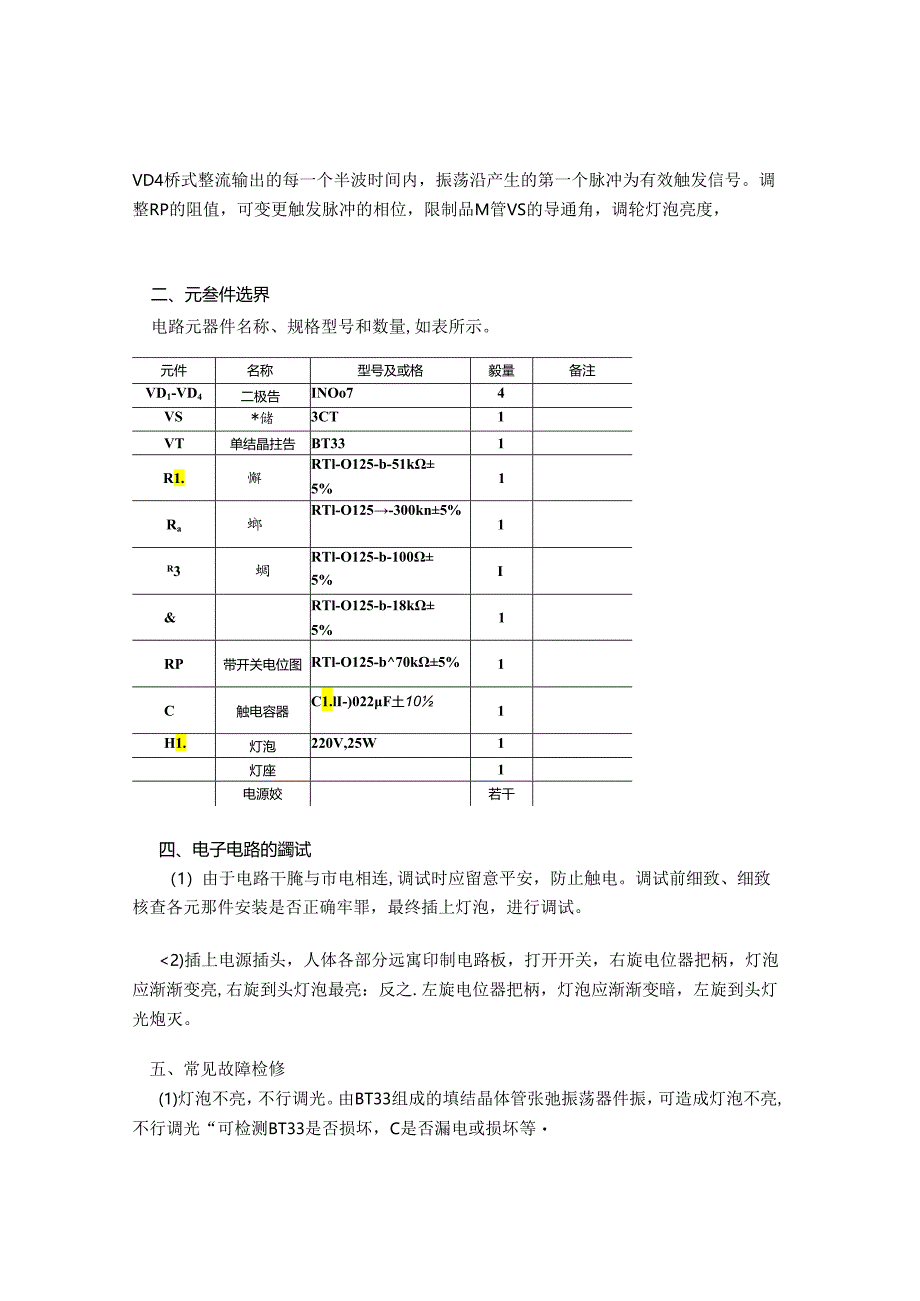

4、充电，施更上述过程，结果在电容上形成锯齿状电压，在R3上则形成脉冲电压.此脉冲电压作为可控硅VS的触发信号。在VDI-VD4桥式整流输出的每一个半波时间内，振荡沿产生的第一个脉冲为有效触发信号。调整RP的阻值，可变更触发脉冲的相位，限制品M管VS的导通角，调轮灯泡亮度，二、元叁件选界电路元器件名称、规格型号和数量,如表所示。元件名称型号及或格毅量备注VD1-VD4二极告INOo74VS*储3CT1VT单结晶拄告BT331R1.懈RTl-O125-b-51k5%1Ra螂RTl-O125-300kn5%1R3蜩RTl-O125-b-1005%I&RTl-O125-b-18k5%1RP带开关电位图R
5、Tl-O125-b70k5%1C触电容器C1.lI-)022F土101H1.灯泡220V,25W1灯座1电源姣若干四、电子电路的蠲试（1）由于电路干腌与市电相连,调试时应留意平安，防止触电。调试前细致、细致核查各元那件安装是否正确牢罪，最终插上灯泡，进行调试。2)插上电源插头，人体各部分远寓印制电路板，打开开关，右旋电位器把柄，灯泡应渐渐变亮,右旋到头灯泡最亮：反之.左旋电位器把柄，灯泡应渐渐变暗，左旋到头灯光炮灭。五、常见故障检修(1)灯泡不亮，不行调光。由BT33组成的填结晶体管张弛振荡器件振，可造成灯泡不亮,不行调光“可检测BT33是否损坏，C是否漏电或损坏等(2)电位器师时针旋转时，灯泡渐渐变暗.这是电位器中心抽头接错位置所致。3)调整电位器RP至最小位置时，灯泡突然烟灭。可检测R4的限值，若R4的实际阻值太小或短路，则应更换R4,4)将制作、调试和修理结果填入卜.表中。状在元图件各级电压断开交流电凝，电便器RP的电阻值VSVT9%匕灯用微亮时灯泡最克时调试中出现的晒及将除方法
