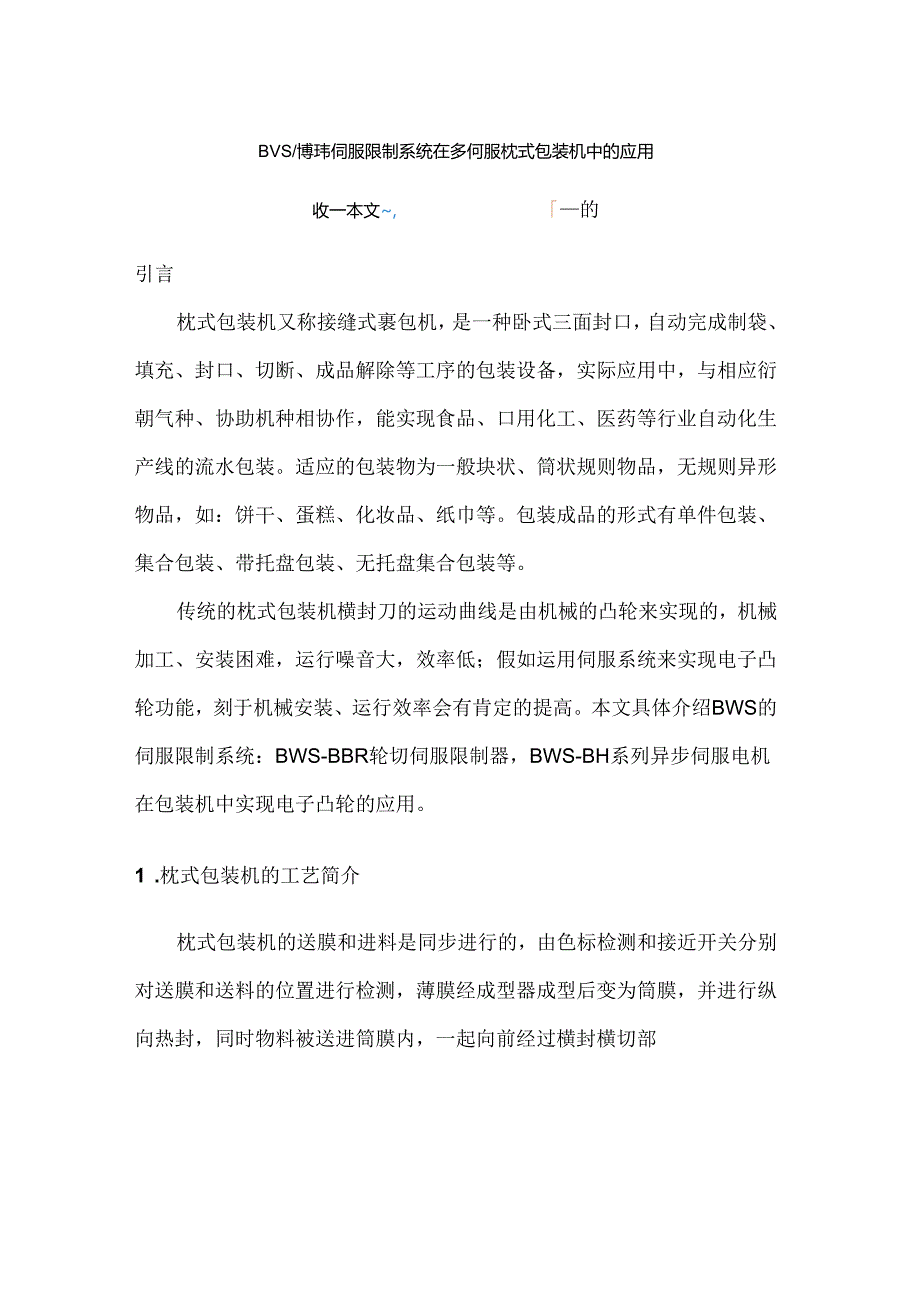

1、BVS/博玮伺服限制系统在多何服枕式包装机中的应用收一本文,的引言枕式包装机又称接缝式裹包机，是一种卧式三面封口，自动完成制袋、填充、封口、切断、成品解除等工序的包装设备，实际应用中，与相应衍朝气种、协助机种相协作，能实现食品、口用化工、医药等行业自动化生产线的流水包装。适应的包装物为一般块状、筒状规则物品，无规则异形物品，如：饼干、蛋糕、化妆品、纸巾等。包装成品的形式有单件包装、集合包装、带托盘包装、无托盘集合包装等。传统的枕式包装机横封刀的运动曲线是由机械的凸轮来实现的，机械加工、安装困难，运行噪音大，效率低；假如运用伺服系统来实现电子凸轮功能，刻于机械安装、运行效率会有肯定的提高。本文具

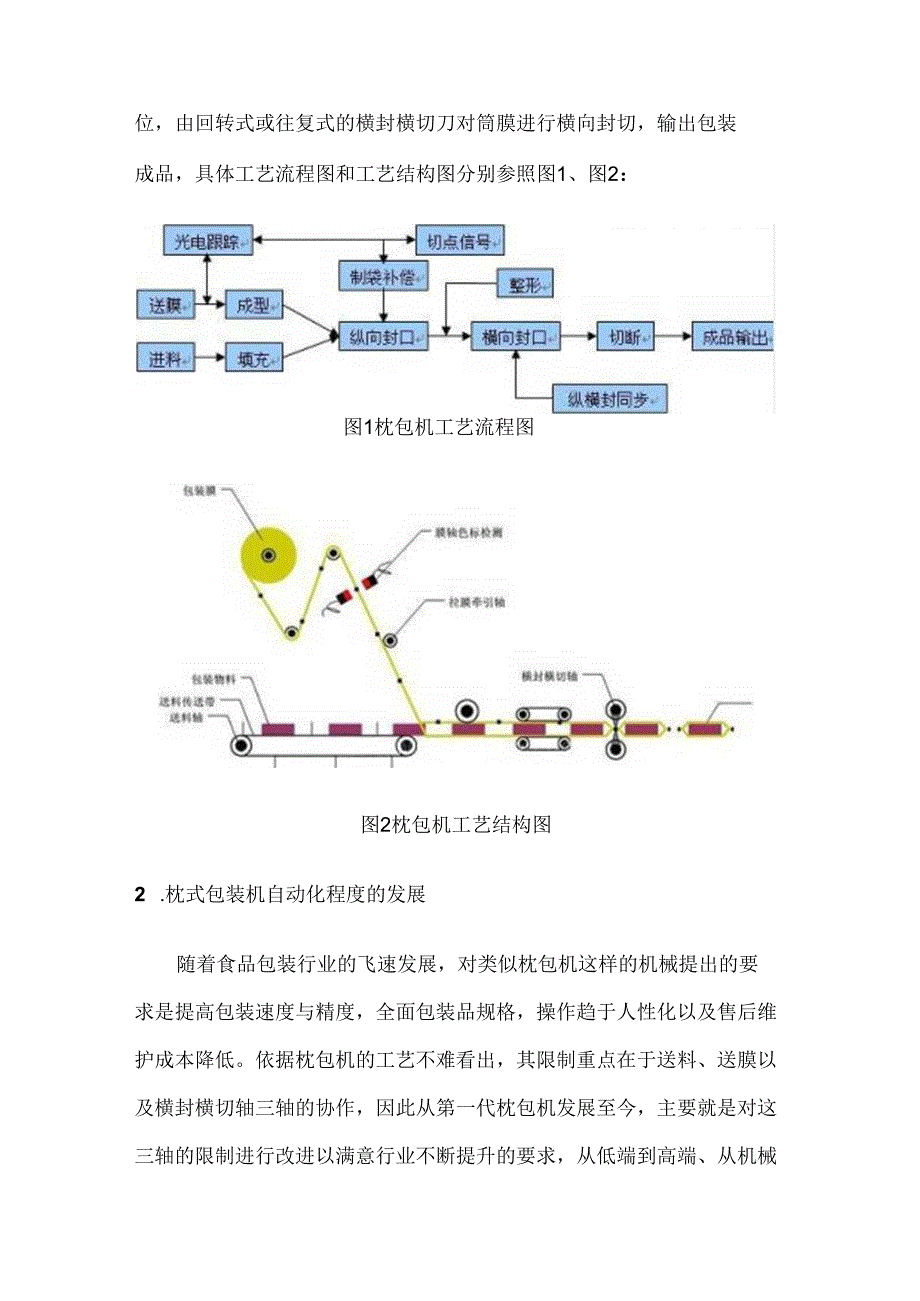

2、体介绍BWS的伺服限制系统：BWS-BBR轮切伺服限制器，BWS-BH系列异步伺服电机在包装机中实现电子凸轮的应用。1 .枕式包装机的工艺简介枕式包装机的送膜和进料是同步进行的，由色标检测和接近开关分别对送膜和送料的位置进行检测，薄膜经成型器成型后变为筒膜，并进行纵向热封，同时物料被送进筒膜内，一起向前经过横封横切部位，由回转式或往复式的横封横切刀对筒膜进行横向封切，输出包装成品，具体工艺流程图和工艺结构图分别参照图1、图2：图1枕包机工艺流程图图2枕包机工艺结构图2 .枕式包装机自动化程度的发展随着食品包装行业的飞速发展，对类似枕包机这样的机械提出的要求是提高包装速度与精度，全面包装品规格，

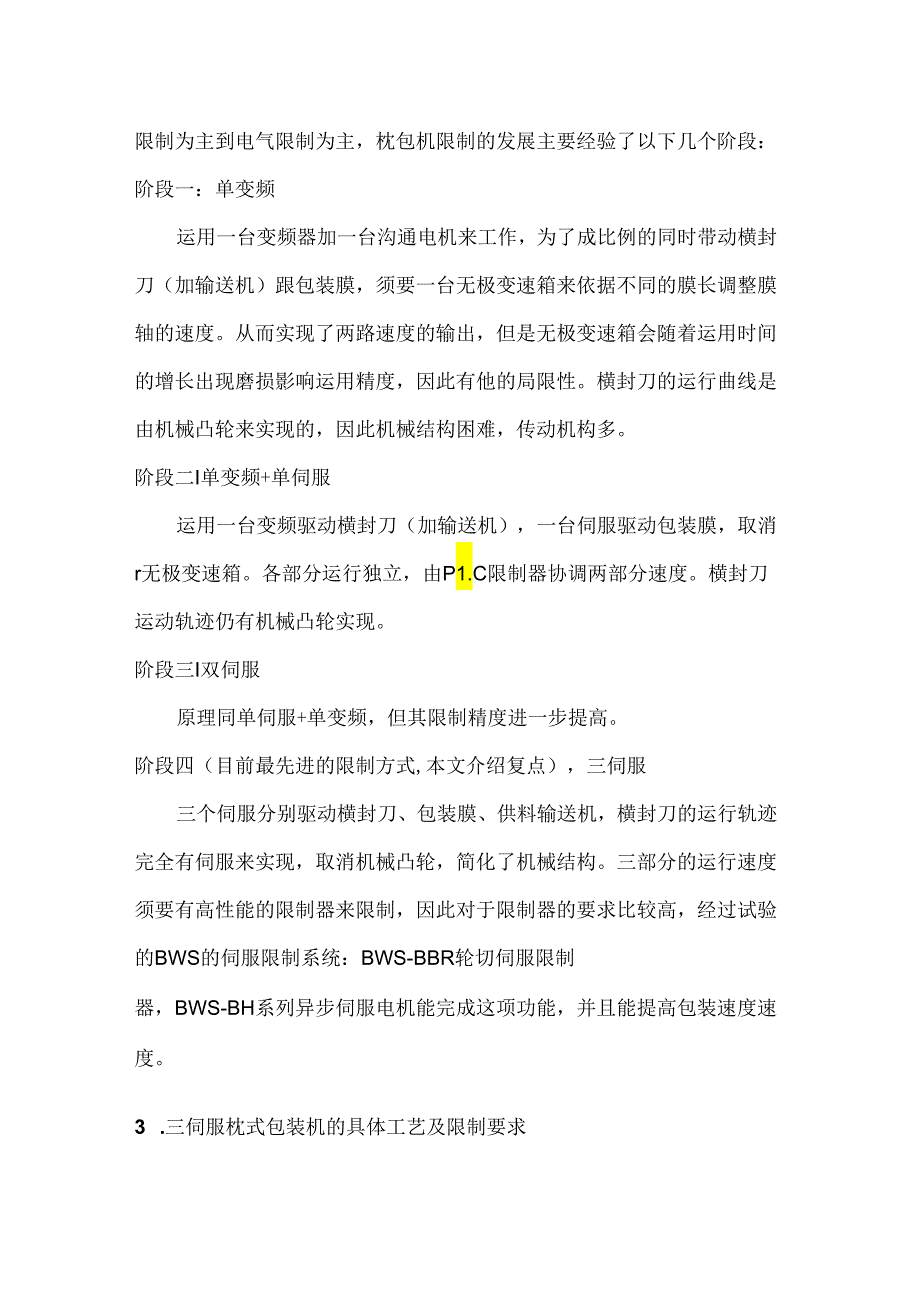

3、操作趋于人性化以及售后维护成本降低。依据枕包机的工艺不难看出，其限制重点在于送料、送膜以及横封横切轴三轴的协作，因此从第一代枕包机发展至今，主要就是对这三轴的限制进行改进以满意行业不断提升的要求，从低端到高端、从机械限制为主到电气限制为主，枕包机限制的发展主要经验了以下几个阶段：阶段一：单变频运用一台变频器加一台沟通电机来工作，为了成比例的同时带动横封刀（加输送机）跟包装膜，须要一台无极变速箱来依据不同的膜长调整膜轴的速度。从而实现了两路速度的输出，但是无极变速箱会随着运用时间的增长出现磨损影响运用精度，因此有他的局限性。横封刀的运行曲线是由机械凸轮来实现的，因此机械结构困难，传动机构多。阶段
4、二I单变频+单伺服运用一台变频驱动横封刀（加输送机），一台伺服驱动包装膜，取消r无极变速箱。各部分运行独立，由P1.C限制器协调两部分速度。横封刀运动轨迹仍有机械凸轮实现。阶段三I双伺服原理同单伺服+单变频，但其限制精度进一步提高。阶段四（目前最先进的限制方式,本文介绍复点），三伺服三个伺服分别驱动横封刀、包装膜、供料输送机，横封刀的运行轨迹完全有伺服来实现，取消机械凸轮，简化了机械结构。三部分的运行速度须要有高性能的限制器来限制，因此对于限制器的要求比较高，经过试验的BWS的伺服限制系统：BWS-BBR轮切伺服限制器，BWS-BH系列异步伺服电机能完成这项功能，并且能提高包装速度速度。3 .
5、三伺服枕式包装机的具体工艺及限制要求三伺服枕包机是在双伺服枕包机基础上开发的一种高端枕式包装机，其技术核心就是用运动限制器中的电子凸轮功能替代原先的机械凸轮，完成机涔中横封横切与拉膜牵引以及送料的协作，要求横切的位置能精确地定位在包装袋的色标上，误差范围应小于2.5mm（依据色标宽度定），速度一般能达到200包/分钟。3.1 机器的启动检测定位由于在机瞄的整个运行过程中保持送膜、送料、横封横切轴的位置精确特别重要，轴与轴之间依据包装物规格的不同有不同的位置对应点，因此在机曙启动时就因将三轴的位置进行校准，找到位置对应点以便机器正常运行时依据对应点进行检测纠偏。三轴的偏差检测通过不同的传感器进行
6、：送膜轴：膜的色标位置通过色标传感器和伺服驱动器的编码器分频进行检测。送料轴：输送带的位置通过安装在输送带的接近开关和输送带伺服驱动器的编码器分频信号位置检测。横封横切轴：横封刀位置的检测通过安装在横封刀上的接近开关和设定的横封刀每转的脉冲数进行检测。机器启动时的检测定位流程如图3：图3机器启动时三轴的检测定位流程3.2 机器运行时的工艺及限制启动检测定位完成后，机器将进入正常运行状态，其限制电点仍在于三轴的协作运行，工艺结构及限制图如图4：图4三伺服枕式包装机的工艺结构及限制图图中所标的三轴的功能及限制要求分别为：横封横切轴：切割包装膜，把每包包装物分别，并且热封包装口，由伺服电机驱动一对带
7、刀导鞋旋转对包装物进行横封横切，在横封轴旋转一周的过程中，当转到横封过程的角度时，横封轴必需与主轴保持同步，当转到其他角度时，横封轴的速度须要变更，横封的周期时间与主传送带送入一个包装物品的时间相同。在这里，我们将进行横封过程的角度称为同步角，同步角的大小依据机械结构而定，目前运用最多的角度大小是66、左右。横封轴转到同步角时，必需与送料轴保持速度同步，而转到其它角度时，须要加速还是减速，取决于横封轴固存长度与产品长度之间的大小关系，固有长度的定义如图5所示：-国有长度24力头T检俄长於刀头数量图5固有长度的定义依据固有长度与产品长度之间的关系，横封釉转到同步角以外的角度时加减速限制要求入图6
8、所示:Wh，.中，J1.从KQ图6横封横切轴限制速度要求送膜轴:带动包装膜，夹运，纵封轴，使包装膜与包装物同步，当包装薄膜上须要色标定位时，必需在送膜轴的限制中加入纠偏，以防止滑差导致的累计误差，保证横切位置精确如图7：图7正确的摘切位置送膜轴的纠偏流程如图8所示：检封完成色标位、n量是否T计算偏差与主轴位置II重新定义与主关系蒜11轴莅百妄系等待下一冏期根塔与主轴的位*关系进行脉冲拍出图8送展箱的纠幕流程送料轴:依据肯定的速度带动包装物，把包装物送入包装膜中，物料间的间隔距离是由传送带上的档格分开的，可以保证物料被送入包装膜时位置的精确性。但长时间连续运转可能会因为机械损耗导致偏差，因此送料
9、轴也须要定位信号检测进行实时纠偏，其运动限制及纠偏的模式与送膜轴几乎一样，只是检测定位为信号采纳了接近开美，与主轴同步跟随的参数也会有所不同。4 .BWS的伺服限制系统：BWS-BBR轮切伺服限制器，BWS-BH系列异步伺服电机的介绍以及在三伺服枕包机中的应用4.1 WS的伺服限制系统：BWS-BBR轮切伺服限制器，BWS-BH系列异步伺服电机功能及特点描述BWS-BBR系列是BWS伺服的飞剪型运动限制器，其特点就是可以进行敏捷、快速的运动限制，适合须要8轴以下伺服限制且同步协调或跟随要求高的包装机械,如：多伺服枕包机、连续式立包机、瓦楞纸生产线的送纸机构、全伺服卧式包装机等。BWS-BBR系
10、列可实现的限制功能如表1所示：GI分一fiA99l*nXH8Mtt7)R7tMXMlItWABX*力度*1weet*给AE3M三懵SOSWKXftSBHR*一联A4RB94V4MDtlXOSM1fcVWIOWW向夕058C通植三n1PTRWW*三H表1BWS-BBR的限制功能BWS-BBR的性能特点有一一依据并列分散处理性系统，从2轴到最大8轴稳定的运动限制周期（例：052ms）；一一内置干脆限制脉冲输入输出/模拟量输入输出的高速周期处理型引擎（例：从输入信息到限制输出1个周期05ms2ms）；一一轴限制间的限制周期的同步化、高速脉冲起动（最高25口S）、高速模拟量输入输出（40s）、高速计数
11、器自锁（30s）、高速浮动小数点演完等：一一模块化构造，可将枕包机中的理料、飞剪等环节程序模块化。4.2 伺服枕式包装机的BWS伺服系统方案对于三伺服枕式包装机，BWS-BBR是一款特别合适的运动限制器，协作BWS伺服的整套系统产品，构成一套完善的限制系统4.3 制系统的关键点4.3.1 轴如上所述，在一:伺服滚刀式枕包机中，轴和轴之间的动作须要保持同步或相互协调，因此就须要定义一根轴作为主轴，其余轴都以它为参照，进行同步跟随或凸轮定位。主轴可以用实际存在的三根轴中的一根来定义，也可以用虚轴来定义，定义成虚轴的优势在于可以省去限制器对主轴位置的推断处理时间。由于BWS-BBR支持虚轴功能，因此
12、在这里我们定义一根虚轴为主轴。本文中的虚轴事实上运用了一个MMP模块的实际脉冲输出通道（脉冲输出2）,设置方式如图10：8动|娘快设定|德环时间|黑冷输入蛛冷珞出|Xtt|林;中修出1射？Hft出2It作模式与*作桎式绝对除冷肝形根式）关闭20BMt(IMzUIHKx)ZJ关闭2OIMt(IXzUIDb)a环最大计数三湾开最大汁数(30000图IOMMP模块设置图操作模式为肯定脉冲（环形模式），循环最大计数：30000运用SPED指令干脆输出脉冲每到脉冲值到30000时自动清零。也就是每发送30000个脉冲相当于包装一个包装物，可以依据包装速度计算动身送的脉冲频率。4.3.2 封横切轴的位置限
13、制由于本设备运用电子凸轮代替了机械凸轮结构，其速度分为两段速，因此采纳APR指令与PU1.S指令结合应用的方式对横封横切轴进行限制。首先计算出横封切刀的运行曲线跟虚轴脉冲的对应关系，对应关系如图11所示：图11横封横切轴与虚拟轴的对应关系由于BWS-BBR传承rBWS伺服P1.C的功能块及ST语言编程功能，因此在这里计算对应关系的算式可以用ST语言执行，并组胜利能块如图12所示：UOttOjtoB30i0S2MB图12横封切刀与虚轴对应关系计算计算出对应关系后，将对应关系得数据输入APR指令的CAM表如图13,再由APR指令依据虚拟轴的实时位置信息求出横封横切轴的位置，如图14：-州-三r-上
14、三gJJwcc44-RB-s图13APR指令表的制作图14APR指令执行由于BWS-BBR中的PU1.S指令经过设置只须要给定肯定位置值就会自动计算出输出频率限制伺服系统，因此最终只需将APR指令中横封横切刀的位置地址作为PU1.S指令的目标位置，即可完成横封横切轴的凸轮限制，如图15：11uomt0三rrwk询图15PU1.S指令执行4.3.3 膜轴的位置限制送膜轴的位置限制跟横封刀的方式相同，只是由于包装膜的张力的变更会发生位置的偏差，在工作中必需进行修正。首先计算出送膜轴运行给定的袋长须要的脉冲数，然后与虚轴的脉冲数进行线性对应，随时读取虚轴的脉冲值，然后依据线性关系求出膜轴应当对应的位置脉冲，通过PU1.S指令进行输出。假如出现色标偏差可以修改袋长对应的脉冲数的最大值，即修改了线性对应关系，如图16所示，从而在下一周期中变更膜轴的位置，保证色标位置的精确性。图16膜轴与虚轴点数线性对应关系图在这里须耍留意的是：检测出偏差后，须要进行推断色标是超前还是滞后（可以在功能块中计算，ST语言比较合适），但是超前和滞后会有四种状况，有超前一个袋长的状况，没有一个袋长的状况：滞后一个袋长的状况，不到一个袋长的状况，假如不留意处理，就会发生误纠偏的状况。在这里，我们仍用ST语言编写功能块，对此状况进行处理，功能块与
