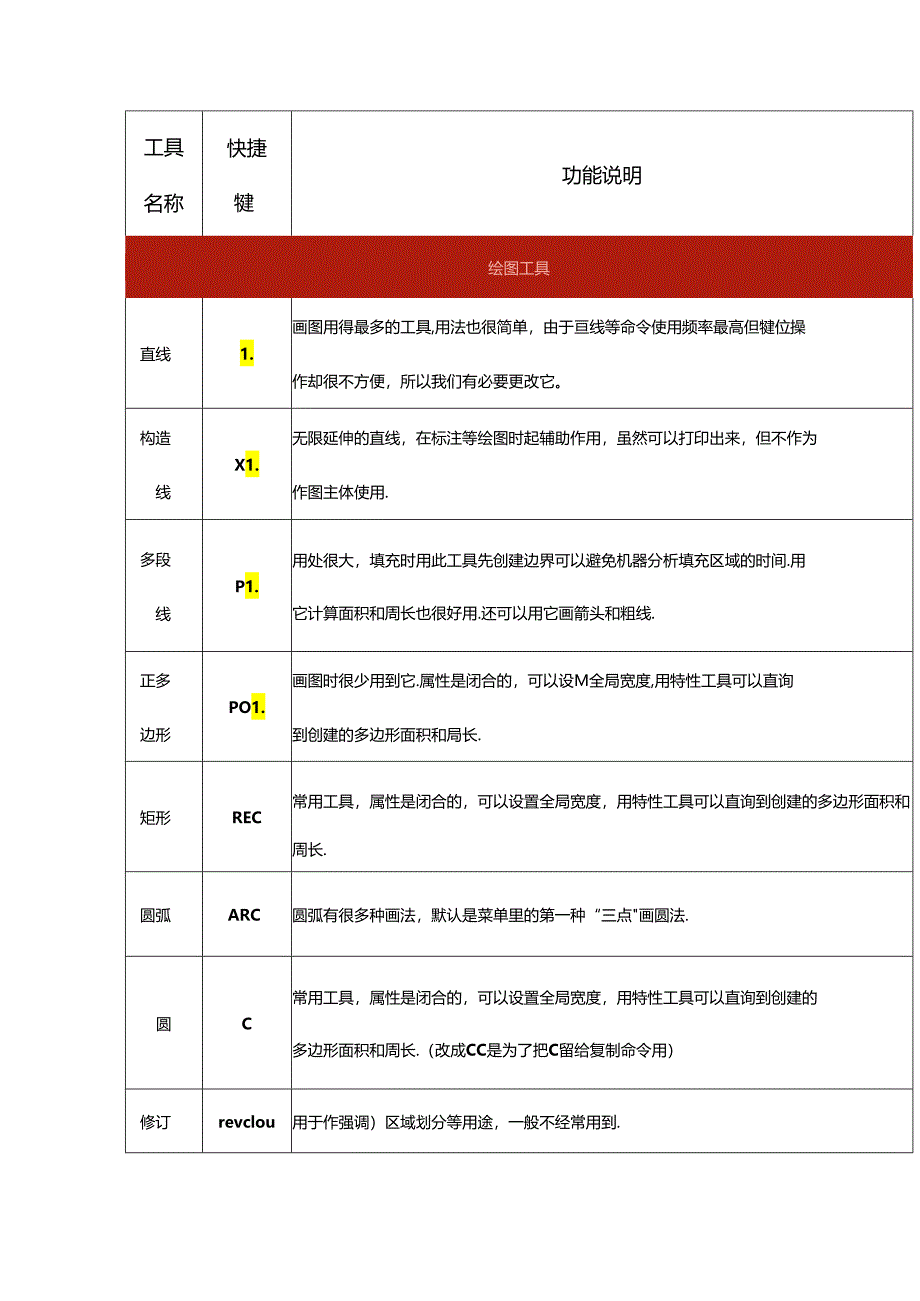

1、工具名称快捷犍功能说明绘图工具直线1.画图用得最多的工具,用法也很简单,由于亘线等命令使用频率最高但犍位操作却很不方便,所以我们有必要更改它。构造线X1.无限延伸的直线,在标注等绘图时起辅助作用,虽然可以打印出来,但不作为作图主体使用.多段线P1.用处很大,填充时用此工具先创建边界可以避免机器分析填充区域的时间.用它计算面积和周长也很好用.还可以用它画箭头和粗线.正多边形PO1.画图时很少用到它.属性是闭合的,可以设M全局宽度,用特性工具可以直询到创建的多边形面积和局长.矩形REC常用工具,属性是闭合的,可以设置全局宽度,用特性工具可以直询到创建的多边形面积和周长.圆弧ARC圆弧有很多种画法,

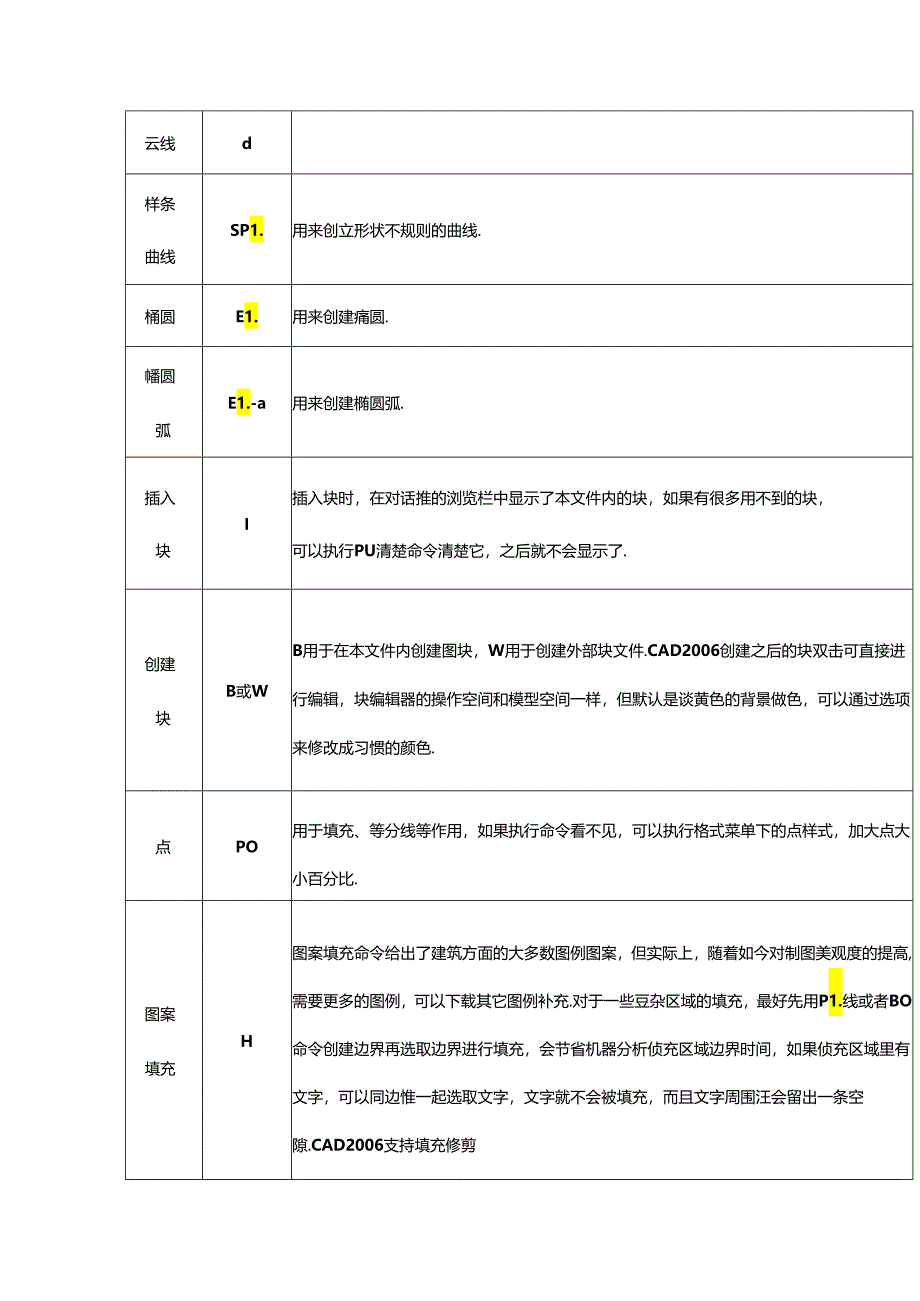

2、默认是菜单里的第一种“三点画圆法.圆C常用工具,属性是闭合的,可以设置全局宽度,用特性工具可以直询到创建的多边形面积和周长.(改成CC是为了把C留给复制命令用)修订revclou用于作强调)区域划分等用途,一般不经常用到.云线d样条曲线SP1.用来创立形状不规则的曲线.桶圆E1.用来创建痛圆.幡圆弧E1.-a用来创建椭圆弧.插入块I插入块时,在对话推的浏览栏中显示了本文件内的块,如果有很多用不到的块,可以执行PU清楚命令清楚它,之后就不会显示了.创建块B或WB用于在本文件内创建图块,W用于创建外部块文件.CAD2006创建之后的块双击可直接进行编辑,块编辑器的操作空间和模型空间一样,但默认是谈

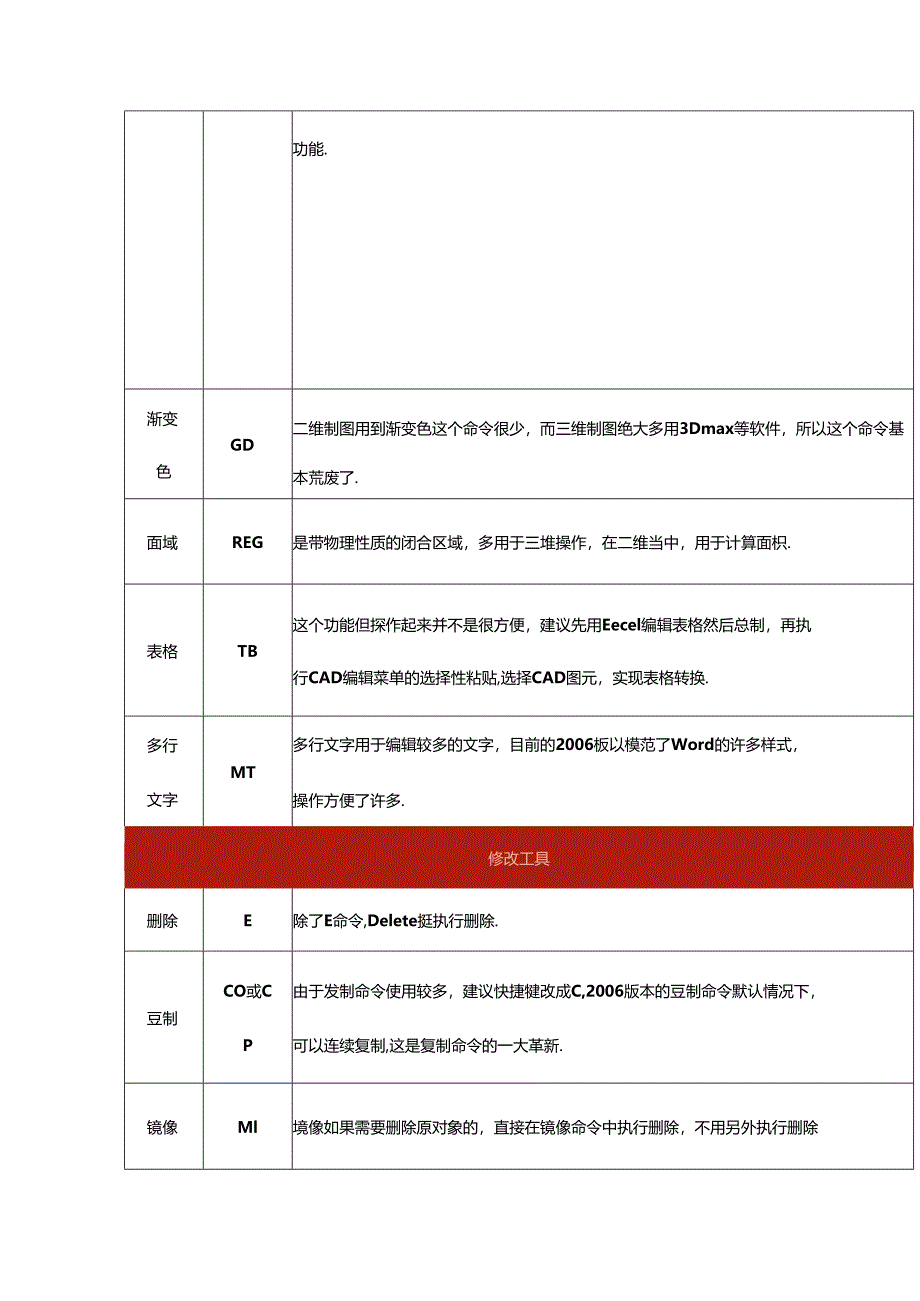

3、黄色的背景做色,可以通过选项来修改成习惯的颜色.点PO用于填充、等分线等作用,如果执行命令看不见,可以执行格式菜单下的点样式,加大点大小百分比.图案填充H图案填充命令给出了建筑方面的大多数图例图案,但实际上,随着如今对制图美观度的提高,需要更多的图例,可以下载其它图例补充.对于一些豆杂区域的填充,最好先用P1.线或者BO命令创建边界再选取边界进行填充,会节省机器分析侦充区域边界时间,如果侦充区域里有文字,可以同边惟一起选取文字,文字就不会被填充,而且文字周围汪会留出一条空隙.CAD2006支持填充修剪功能.渐变色GD二维制图用到渐变色这个命令很少,而三维制图绝大多用3Dmax等软件,所以这个命

4、令基本荒废了.面域REG是带物理性质的闭合区域,多用于三堆操作,在二维当中,用于计算面枳.表格TB这个功能但探作起来并不是很方便,建议先用Eecel编辑表格然后总制,再执行CAD编辑菜单的选择性粘贴,选择CAD图元,实现表格转换.多行文字MT多行文字用于编辑较多的文字,目前的2006板以模范了Word的许多样式,操作方便了许多.修改工具删除E除了E命令,Delete挺执行删除.豆制CO或CP由于发制命令使用较多,建议快捷犍改成C,2006版本的豆制命令默认情况下,可以连续复制,这是复制命令的一大革新.镜像Ml境像如果需要删除原对象的,直接在镜像命令中执行删除,不用另外执行删除命令.偏移O偏移可

5、以使用除法功能,CAD不支持加、减、乘法运算.比如在两根100宽的竖线之间偏移出两根距离相等的线,我们可以执行偏移,在输入100/3,再拾取原线偏移两次,现在就生成了每个距离是33.3333的两根线了.偏移异形的多边型,需要多边形是闭合阵列AR适合豆制出比较豆杂形状的图形,一般简单的可以豆制命令完成的图形尽量用复制.移动M由于移动命令用得比较多,原快捷键M操作起来并不便捷,建议改成左手边的V蹙或者左手边的其它键.旋转RO有些情况下,我们需要复制并旋转一个物体,可以执行旋转命令,再在命令栏中根据提示选择爰制C就可以了.由于旋转命令用得比较多,原快捷键RO操作起来并不便捷,建议改成单独的R健或者左

6、手边的其它键.比例SC在缩放比例时可以在命令栏使用除法功能,CAD不支持加、减、乘法运兑.比如把一个80.25宽的图元,缩到50宽,可以在命令栏输入SCf再输入50/80.25.现在测量宽度,就是50宽了.如果是要放大100,就是100/80.25,这样可以把任意宽缩放到想要的宽度.拉伸S灵活使用拉伸命令可以给大大提高作图效率.除块、组和外部参照之外的任何图形对象,觉得长了,短了都可以在图形对象的前、后、左、右和局部进行拉伸,还可以把这个命令理解成移动局部位置.修剪TR执行修剪命令时使用F进行栏删除可以快速剪切对象.在2006版本中,惨剪命令增强了修剪功能,可以用拾取框框选需要删除的部分,一次

7、性可以删除对象,不2004以前的版本,需要一根根线点击删除,方便了很多。延伸EX如果延伸到的参照边没有那么长,可以在命令栏设置到延伸到边,一次设置以后仍有效。打断执行此命令可以打断线,并且打断形成的两个点连在一起.打断于点BR执行此命令可以打断线,但打断之后两个点是分开的.合并join用于合并在一条亘线方向上的两条相临线条.是打断的命令的反用法.倒直角CHA可以倒出处两边不一样长的亘角.倒圆角F用倒角进行修剪线段有些情况下比剪切命令还要来得快些,把倒角的值设为零即可,倒圆角和倒直角都可以用,建议用圆倒角,因为在实际应用当中,倒圆角用得多些.分解X分解块时,如果是块中包含了另外的块,需要多次执行

8、此命令.标注工具线性标注DU使用基线标注和连续标注之间需要先标注一条线性标注.对齐标注DA1.对齐标注可以标注水平和垂百线,也可以标注斜线,所以用快捷方式建议用这个标注,但的却缺点是拖动一端标注点,会旋转.弧长标注DAR标注弧形的长度.坐标标注DIMORD标注点的坐标.半径标注DRA标注圆或圆弧的半径.折弯标注JOG有些圆弧只有一小段而且狐度大,标半径的尺寸线如果全显示出来,就很难若,这时就应该用折弯标注.直径标注DDl标注圆或圆弧的直径。角度标注DAN标注两线之间的夹角.快速标注QDIM选择标注点可以一次性生成这些点之间的标注尺寸,很快捷,使用率很高.基线标注DBA使用基线标注时,需要先创建

9、一个线性标注.连续标注DCO使用连续标注时,需要先创建一个线性标注.快速引线1.Eqeaper(1.E)直线引线,leader(可创建曲线引线).形位公差TO1.一般很少用它,不过有些公司用它来作材料标识符,我认为这是个很好的办法,比块的方法来得更灵活简便.圆心标记DCE用来标记圆心点,显示为一个十字形,可以通过标注样式来更改十字形圆心标记的大小.编辑标注DED用于更改标注文字或旗转标注文字及尺寸界线.编错标注文字dimtedit主要用于更改标注文字的对齐位置.标注更新apply利用标注更新来快速更新标注,和格式刷类似,但只能刷新标注.标注样式D标注样式的使用频率最高的可能是阿拉伯数字大小的设

10、置了,一般建立100.50,30等样式代表相应的比例文字.其它工具单行文字DT单行文字的编辑功能很简单,只能处理简短的文字,不过用起来也很简洁,而我们绘图时的标注文字都很简短,所以经常用到它.缩放Z随若CAD对鼠标缩放功能的加强,Z命令已经失去了往日的风采,不过用Z命令实时缩放还是有很多人在用。多线M1.用于画培体等,一次性可以画出多条直线。默认情况下只有两条,可以随意设着这两条线的间隔,一般为24Omm和12Omm增体厚度.计算器QC(Ctrl+8)启动CAD里内置的计算器程序,用以计算(各种类型的数据.圆环DO几乎很少用到它,用也是通过圆偏移出来,所以可以忽珞这个命令.对象对象捕捉是CAD

11、的特长,少了它CAD就残疾了,2006版的CAD新增添了动捕捉DS态输人的功能,也就是有些命令栏下的命令和数据跑到光标旁边了,不过有些设置人认为碍眼,在这里可以设置关闭.选项OP几乎每个大型软件都有个类似的功能,就相当于WindoWS之于控制面板.强制A1.主要的用途是可以把一个任意角度的图形对齐到想要的位置.是旋转命令的很对齐好补充,不需要输入角度就可以完成准确对齐创建在布局空间建立新的视口,财认建立的矩形视口,当然也可以根据命令栏的提布局MV示创建多边形视口,也可以把已有的不规则闭合图形创建成视口.视口创建用这个工具可以很快很珞准的创建闭合的边界,创建边界的主要作用是计算面闭合BO积、周长

12、和填充图案.边界撤销撤销前一步的恻除.注意只是微销一步,这个命令在创建边界前用很管用,因前一OOPS为有些图形很杂可以暂时删去,免得计弊多余的边界.删去之后再进行填充,删除填充完之后再用这个OoPS命令撤销刚才删除的图形.测坦U或1.S每画一个独立的几何对象,CAD都赋予了其的信息,用它来亘看相关信息,一清单股我们用的多的是直看闭合图形的面积和周长.清理以前使用过的并且目前没有关联使用的图块、标注样式、文字样子、图层清理PU等.一般在绘图过一阶段性之后执行它可以减少文件体积.图层1.A快速打开图层怆理器。颜色CO1.快速打开颜色管理器。线型1.T快速打开线型管理器。境宽1.W快速打开线型筐理器

13、.由于目前几乎都设置颜色打印,线宽的设置就用不着了.测量距商DI测量两点之间的距第和这两点连线与水平线形成的夹角。起筒要直询作用,绘图时比较常用到它来直百线的简要信息.亘询面积周长AA主要用于百询非多段线的闭合图形,如果是多段线规性的闭合图形(如矩形等),直接用1.S命令就可以快速查询出来面积和局长了。衷生成模型RECAD作图时软件系统会自动降低显示线段以提高运行速度,有些圆看起来象多边形就是这个原因,执行这个命令可以显示完整定数等分DIV这是一个很好用的命令,画图时常需要把一条线分成几份在画细部,用这个可以节约计算时间了.定距等分ME有了上面的定数等分,定距等分的作用就不大了,用其来也没有定数等分便捷.幅指多段线PE如果现有的线不是多段线,执行这个命令会提示你是否先合并成多段线.因此这个命令也用于合并百线成多段线.编辑块定义BE执行这个命令,会弹出一个对话框,可以选择其中的一个块进行编辑.但一般情况下,我们对需要漏相的块进行编殂,双击它即可.定义用于DlY图块,定义好属性的块可以一劳永逸,用起来也很方便,所以掌握它块同ATT很有必要.性转入PS在布局空间里进入模型操作时,有时需要转入到图纸层面上来,可以用双击,图纸也可以用这个命令.转入MS在布局空间里的图纸层面上操作时,有是需要转入到模型里操作,可以用双击,模型也可以用这个命令.图形慢豆DRM在操作时由于停电或者软件等因素导
