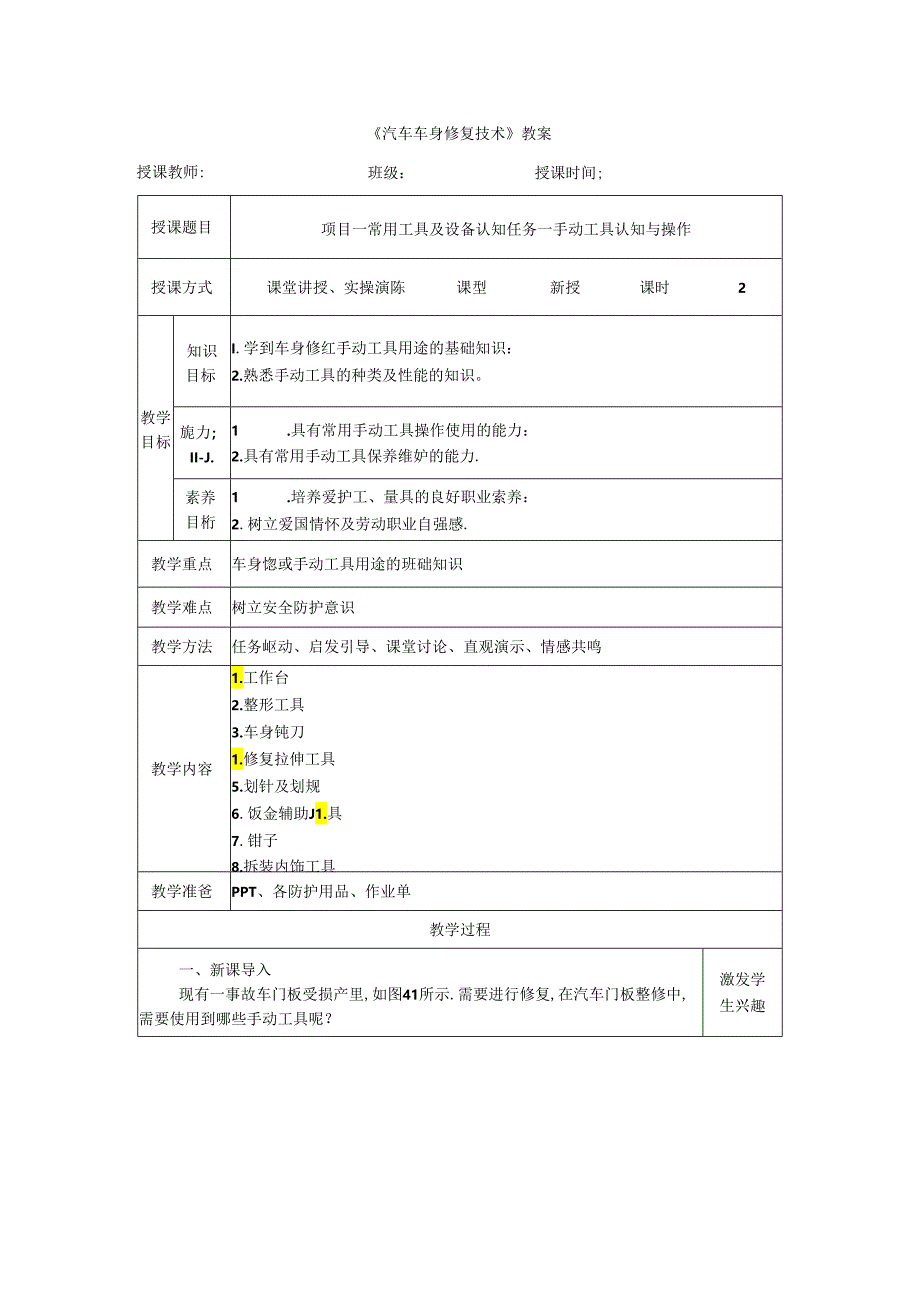

1、汽车车身修复技术教案授课题目项目一常用工具及设备认知任务一手动工具认知与操作授课方式课堂讲授、实操演陈课型新授课时2教学目标知识目标I.学到车身修红手动工具用途的基础知识：2.熟悉手动工具的种类及性能的知识。旎力；II-J.1 .具有常用手动工具操作使用的能力：2 .具有常用手动工具保养维妒的能力.素养目桁1 .培养爱护工、量具的良好职业索养：2 .树立爱国情怀及劳动职业自强感.教学重点车身惚或手动工具用途的班础知识教学难点树立安全防护意识教学方法任务岖动、启发引导、课堂讨论、直观演示、情感共鸣教学内容1.工作台2 .整形工具3 .车身钝刀1.修复拉伸工具5 .划针及划规6 .饭金辅助J1.具

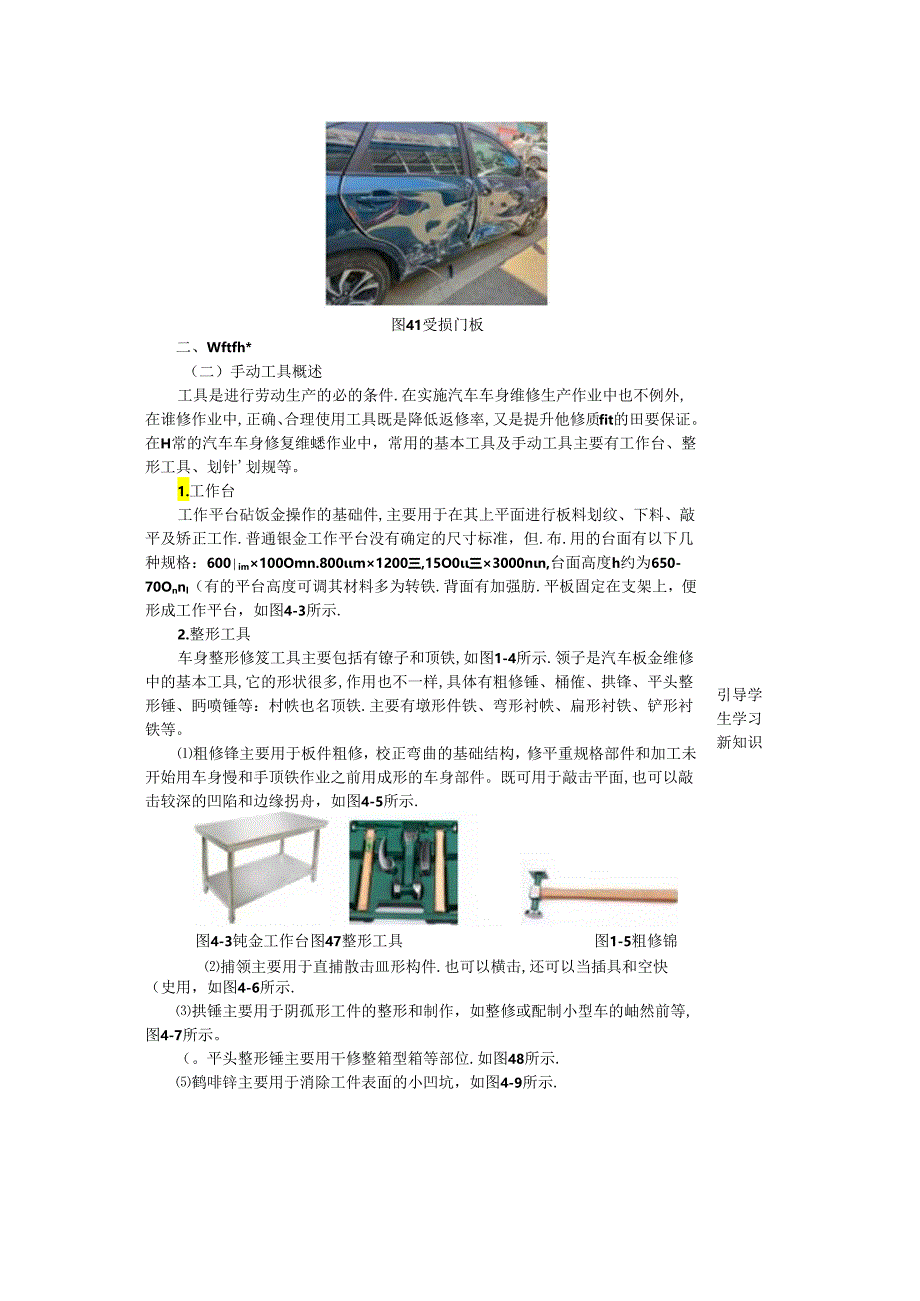

2、7 .钳子8 .拆装内饰工具教学准爸PPT、各防护用品、作业单教学过程一、新课导入现有一事故车门板受损产里,如图41所示.需要进行修复,在汽车门板整修中,需要使用到哪些手动工具呢？激发学生兴趣授课教师:班级：授课时间;图41受损门板二、Wftfh*（二）手动工具概述工具是进行劳动生产的必的条件.在实施汽车车身维修生产作业中也不例外,在谁修作业中,正确、合理使用工具既是降低返修率,又是提升他修质fit的田要保证。在H常的汽车车身修复维蟋作业中，常用的基本工具及手动工具主要有工作台、整形工具、划针划规等。1.工作台工作平台砧饭金操作的基础件,主要用于在其上平面进行板料划纹、下料、敲平及矫正工作.普
3、通银金工作平台没有确定的尺寸标准，但.布.用的台面有以下几种规格：600im100Omn.800m1200三,15O0三3000nn,台面高度h约为650-70Onnl（有的平台高度可调其材料多为转铁.背面有加强肪.平板固定在支架上，便形成工作平台，如图4-3所示.2.整形工具引导学生学习新知识车身整形修笈工具主要包括有镣子和顶铁,如图1-4所示.领子是汽车板金维修中的基本工具,它的形状很多,作用也不一样,具体有粗修锤、桶傕、拱锋、平头整形锤、眄喷锤等：村帙也名顶铁.主要有墩形件铁、弯形衬帙、扁形衬铁、铲形衬铁等。粗修锋主要用于板件粗修，校正弯曲的基础结构，修平重规格部件和加工未开始用车身慢和

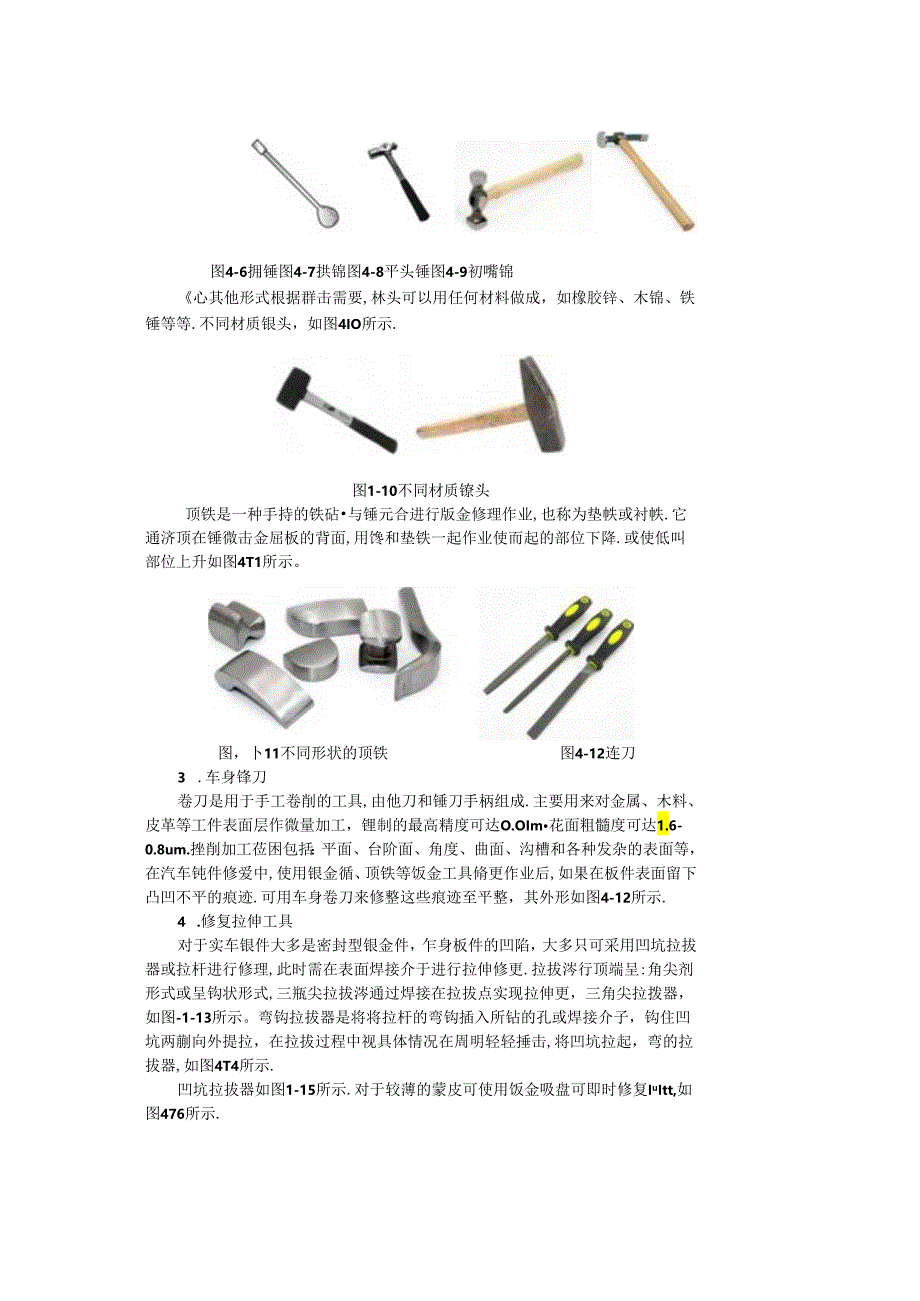

4、手顶铁作业之前用成形的车身部件。既可用于敲击平面,也可以敲击较深的凹陷和边缘拐舟，如图4-5所示.图4-3钝金工作台图47整形工具图1-5粗修锦捕领主要用于直捕散击皿形构件.也可以横击,还可以当插具和空快（史用，如图4-6所示.拱锤主要用于阴孤形工件的整形和制作，如整修或配制小型车的岫然前等,图4-7所示。（。平头整形锤主要用干修整箱型箱等部位.如图48所示.鹤啡锌主要用于消除工件表面的小凹坑，如图4-9所示.图4-6拥锤图4-7拱锦图4-8平头锤图4-9初嘴锦心其他形式根据群击需要,林头可以用任何材料做成，如橡胶锌、木锦、铁锤等等.不同材质银头，如图4IO所示.图1-10不同材质镣头顶铁是一
5、种手持的铁砧与锤元合进行版金修理作业,也称为垫帙或衬帙.它通济顶在锤微击金屈板的背面,用馋和垫铁一起作业使而起的部位下降.或使低叫部位上升如图4T1所示。图，卜11不同形状的顶铁图4-12连刀3 .车身锋刀卷刀是用于手工卷削的工具,由他刀和锤刀手柄组成.主要用来对金属、木料、皮革等工件表面层作微量加工，锂制的最高精度可达O.OIm花面粗髓度可达1.6-0.8um.挫削加工莅困包括：平面、台阶面、角度、曲面、沟槽和各种发杂的表面等，在汽车钝件修爱中,使用银金循、顶铁等饭金工具脩更作业后,如果在板件表面留下凸凹不平的痕迹.可用车身卷刀来修整这些痕迹至平整，其外形如图4-12所示.4 .修复拉伸工具
6、对于实车银件大多是密封型银金件，乍身板件的凹陷，大多只可采用凹坑拉拔器或拉杆进行修理,此时需在表面焊接介于进行拉伸修更.拉拔涔行顶端呈:角尖剂形式或呈钩状形式,三瓶尖拉拔涔通过焊接在拉拔点实现拉伸更，三角尖拉拨器，如图-1-13所示。弯钩拉拔器是将将拉杆的弯钩插入所钻的孔或焊接介子，钩住凹坑两蒯向外提拉，在拉拔过程中视具体情况在周明轻轻捶击,将凹坑拉起，弯的拉拔器,如图4T4所示.凹坑拉拔器如图1-15所示.对于较薄的蒙皮可使用饭金吸盘可即时修复IuItt,如图476所示.图1T3三角拉拔器图4-M弯钩拉拔器04-15不同吸盘5 .划针及划规划针是用来在板料上划线的班本工具,一般是由中破制或高
7、碳钢制成，如图4T6所示，弯头划针用于直头划计划不到的地方。为了能使其在板料上划出清晰的标记线.划针尖端非常蜕利,尖端角度一般在1520之间,且具有耐磨性.汽车银佥划现也被称作阅规、划卡、划践规等，在钳工划线工作中可以切圆和圆瓠、等分战、等分角度以及城取尺寸等，是用来礴定轴及孔的中心位置、划平行线的基本工具.常用的行瞥通划规、际形划规、弹簧划规和长划规.如图4-17所示.图4T6划针图4T7划规6 .诙金蛹助工具汽车修理中.常用手工工具，除了以上介绍主要工具外还有一些常用银金辅助使用工具如扳手、剪刀等,如图418所示.a）各类扳手b）板金剪刀图4-18银金铺助工具7 .钳子汽车镀金用钳f主要行
8、尖所相、鲤鱼钳、典线钳和大力钳,多用于切断金属丝、夹持或弯曲小零件，如图4T9所示.8 .拆装内饰工具拆装内饰，具包括有多规格内饰提板、内饰撬棍、卡扣的、.燃打旋具等,内饰撬板,如图4-2。所示。主要适用于型料材料等内饰的拆装：卡扣钳,如图4-21所示.用于拆除塑料卡扣;螺钉族具如图4-22所示。用于拆除门板固定螺统.Z0d/腑、OSG00图4-20接板图4-21卡扣钳图4-22蝶灯旋具三、任务实（现实一体化实掾）（一）任务准备任务所需的资料、设备、工具见表47。表4T资料、设备、工具安全防护用品工作服、工作帽、护目镜、耳塞、棉纱手套、劳保鞋设备及耗材门板修匆镀金工具一套，内饰工具一套，螺钉旋
9、具工具一套场地铉喷实训中心（图（二）实训操作巩固所学知识，提高学生对汽修行业的情感共呜1 .穿工作服、劳保鞋、戴匚作帽、殿棉纱手套:2 .检查各工具状态：首先，检查套装工具箱内工具是否齐备：其次，检杳工具是否完好:3 .各手工工具认识及介绍。4 .饭金锤及垫铁的配合使用.银金锤的使用练习饭金锤的正确使用为手腕用力作环形运动,如图4-23所示.捶到领件上时,劫子平面应与钢板平面致，否则会对银件产生新的损坏，如图4-24所示。图4-23镀金锤操作图4-24锤子正确使用判断垫铁的操作用饭金锤配合顶铁修整可分为“正顶”和“偏顶”两种方式.“正顶”是使用垫铁顶住银件背面凹陷处“偏顶”法是直接用顶铁抵住背面最大凸起处。如图”25所示。a）偏顶b）正顶图4-25垫铁操作四、课堂总结教师对本项目的课堂学习与课外实训进行总结.强谢重点内容,点评学生在技能、方法等方面的提高与存在的问时，五、作业布置1.完成任务作业单附件:手工工具双Il作业单IEfft姓名,学号，清根据图片设缶写出各工具名称工具名称:，使用范围:工具名称:工具名称:垫铁“正顶”为：垫铁”偏顶.为:Ih/工具名称:工具名称:
