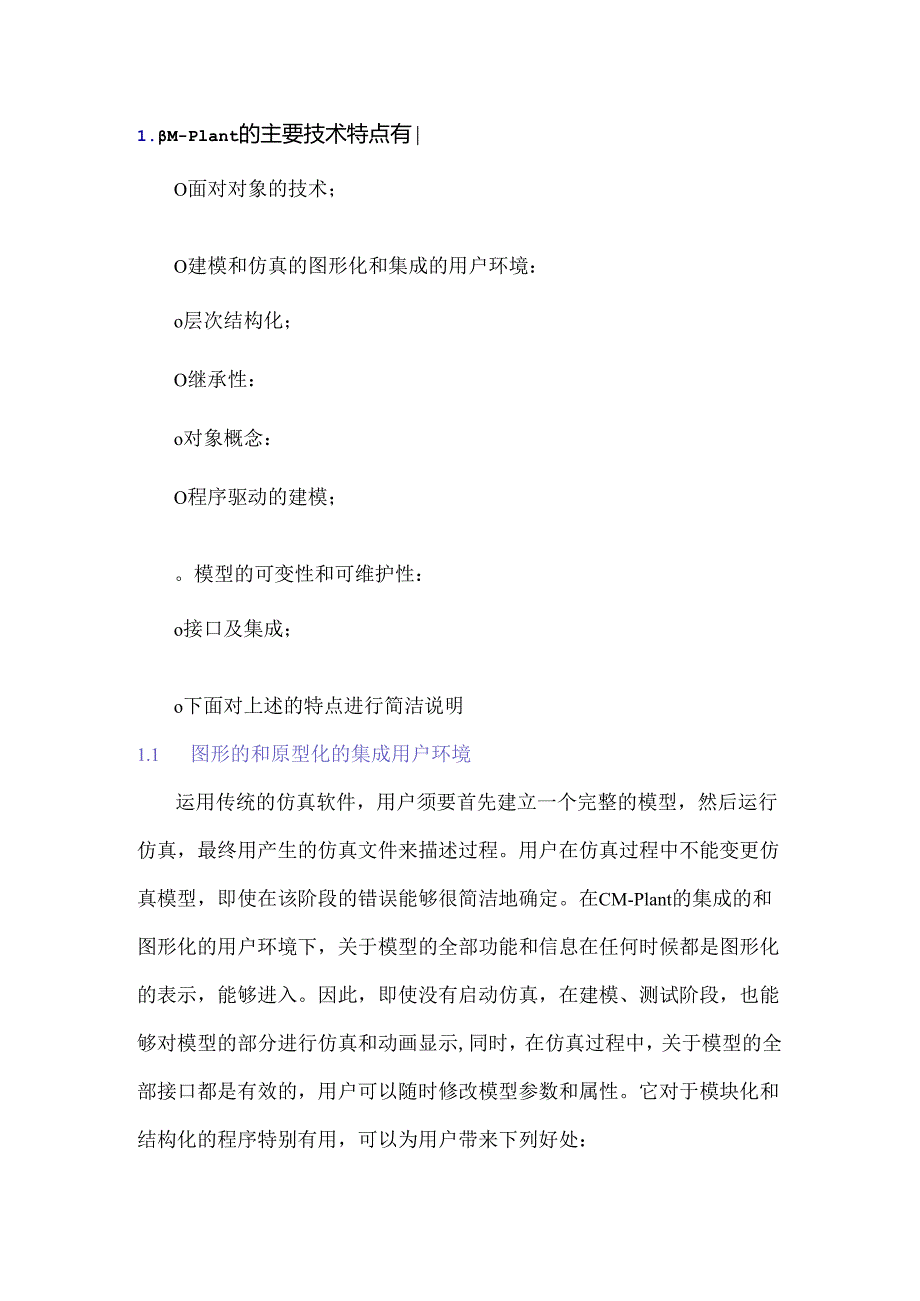

1、1.M-Plant的主要技术特点有O面对对象的技术；O建模和仿真的图形化和集成的用户环境：o层次结构化；O继承性：o对象概念：O程序驱动的建模；。模型的可变性和可维护性：o接口及集成；o下面对上述的特点进行简洁说明1.1 图形的和原型化的集成用户环境运用传统的仿真软件，用户须要首先建立一个完整的模型，然后运行仿真，最终用产生的仿真文件来描述过程。用户在仿真过程中不能变更仿真模型，即使在该阶段的错误能够很简洁地确定。在CM-Plant的集成的和图形化的用户环境下，关于模型的全部功能和信息在任何时候都是图形化的表示，能够进入。因此，即使没有启动仿真，在建模、测试阶段，也能够对模型的部分进行仿真和动

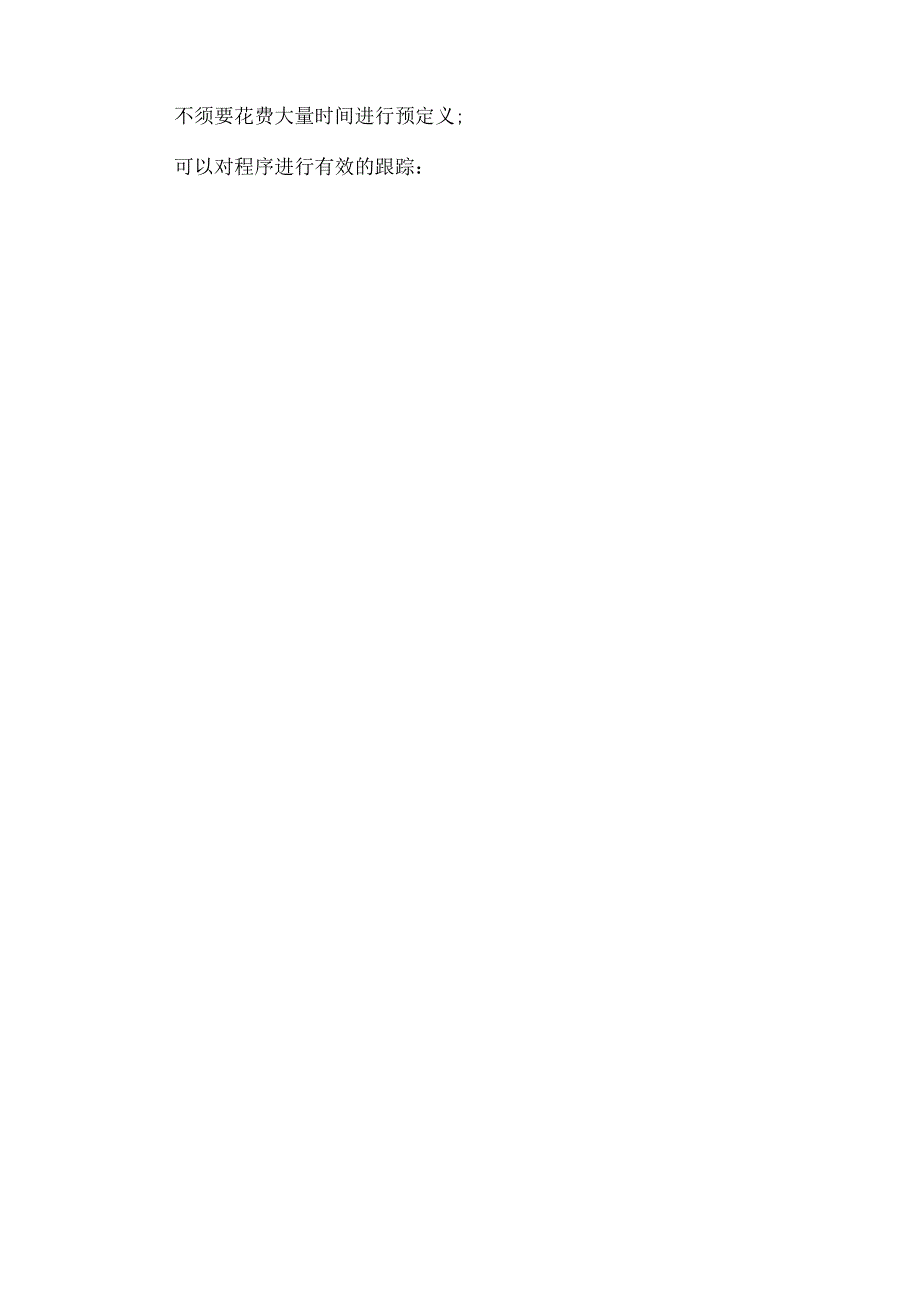

2、画显示,同时，在仿真过程中，关于模型的全部接口都是有效的，用户可以随时修改模型参数和属性。它对于模块化和结构化的程序特别有用，可以为用户带来下列好处：不须要花费大量时间进行预定义;可以对程序进行有效的跟踪：过程之间界线特别清晰;1.2 层次结构化在eM-Planl中可以自顶向下逐步建立仿真模型，在建模过程中能够随时添加其他层次结构。每一个模型都是一个模板，模板可以输入输出进行不同的组合，因此，在一个大的系统中，不同的用户能够并行地工作。在eV-Plant中，模型层次的个数是没有限制的，因此,:须要的任在系统的设计中，用户通过附加层次，可以将何程度。同时，在仿真g出府储：中卜的以被删除,表示方法
3、,使eM-Plant具有渐进式建模实力，用户不须要预先规划就能够动态建立系统的模型结构。1.3 继承性继承性是面对对象的一个主要特性，它是有效建模的确定因素。一个对象继承了类的全部特性和结构，只要类的属性发生变更，它的全部对象也随之变更。1.4 对象概念斑晶蹈在eM-Plant中，利用基本对象(BasicObject),任何应用都能够通过图形化和交互式方法产生。应用模板(ApplicationTemplates)包含了基本对象和构造的应用对象，依据须要，用户可以用应用模板来更新基本模板。因此，它能够提高用户建模的效率。eV-Planl供应的面对应用的库包括基本对象和应用对象。1.5 程序驱动建
4、模eV-Plant具有图形化和交互化建模实力，同时，它通过编程语言“SimTA1.K”进行过程的定义和参数的输入，也能够建立完整的仿真模型。1.6 模型的可变性和可维护性由于仿真系统在支配阶段是并行进行的，因此，有一些初始的设置，在后面的建模中须要变更，cM-PIant具有的渐进式建模功能运用户能够变更仿真模型。1.7 接口和集成一个仿真系统不仅要求能够单独运行，而且，须要将其集成到其他系统中，而这种集成并不是简洁的数据交换，因此，对于一个仿真系统须要具有一些标准的接口。eM-Plant供应了及其他程序的下列接口：ASCII文件SQ1.数据库动态数据交换DDE(DynamicDataExcha
5、nge)开放式数据接口ODBCC程序接口2.仿真模型的建立1 .建模的特点：。模型大小无限制；O“自顶向下”和“自底向上”的建模：O在参数级水平的继承性限制：。模型的结构层次无限制（取决于硬件的限制）：。各种建模的协助工具：对象的自动连接、激活位置的显示、连接线的隐藏等；O最佳的统计分布数据的计算；eM-Plant模型的外部操作；2 .建模运用的对象。物流的基木对象：仿真源、工作站点、生产线、缓冲、存储站、小车、零件等：O信息流的基本对象：数据、列表、生成器、限制方法、时辰表等：其他基本对象：事务限制器、网络、连接器、打印。随机分布参数：它支持常数分布、匀称分布、正态分布、对数正态分布、几何分
6、布、指数分布、超几何分布、三角分他等：。用户能够定义每一个基本对象的属性；O利用用户定义的对象模板，应用对象能够作为基本对象运用：。应用对象能够再利用；3 .建模中的图片和图形。图形编辑器能够定义和修改每一个对象的背景图片；。在事务驱动的动画中可以变更图片显示：。图片库包含各种对象的图标；O外部图片能够作为动画的背兔：。在时间序列中可以输出儿种模型参数：。显示单个参数的值；。对象之间连接器的宽度和颜色可以限制；。在仿真和表示仿真结果的时候能够动态表示模型参数；4 .建模中的信息处理SimTA1.K:通过简洁的吩咐和语言结构，建立面对对象的建模语言；通过SiInTA1.K、信息流模块和50多个数
7、学函数，信息处理和管理具有较强的柔性和功能；在建模过程中限制的交互测试和校正：在几个对象中运用的全局和局部的限制：限制结构之间相互有接口：物流和信息流能够单独建模；物流的路径和依次有标准的规则限制：能够变更依靠时间的属性和参数；用于计算和评估的数据能够筛选：最佳的数据安排计算；建模中的调试跟踪限制和支持的建模有效性；在整个仿真模型中跟踪单个事务进行分析：3 .仿真过程在起先仿真时，可以进行随意的装载：在仿真过程中可以存储模型状态；在仿真过程中能够变更模型和参数；仿真的速度可以随意设置：在仿真中能够进行数据交换；在仿真中或仿真完成后，能够对模型值进行图形表示和评估；能够对随意时间的仿真结果进行统
8、计：用曲线分析仿真；4 .仿真结果仿真结果可以用一些图表来显示：5 .eM-Plant的模块结构eV-Plant是生产系统和处理过程的面对对象的建模、仿真的软件，是生产、物流和工程的支配和优化的有力工具。依据须要，cM-pIant可有不同模块组成，包括基本模块和应用系统模块6 .1基本模块(eM-Plantprofessional)eM-Plantprofessional是CM-PIanI的基本模块，它的基本功能是运用基本对象(BasicObject)或应用对象(?pplicationObject)建立仿真模型：运行这个模型、分析系统行为如产量、瓶颈及缓冲区等，给出分析结果。建模所用的对象库(
9、ObjeCI1.ibrary)包含基本对象(BasicObject)和应用对象(.ApplicationObject)基本对象分为物流对象和信息流对象，应用对象是通过基本对象产生的，它可以随意放到对象库中，以备将来运用。一个应用对象可能是一个基本对象的框架，或者一个完整的模型，或者一个模型的一部分，或者是几个基本模型的组合；建模过程可以通过鼠标拖拽对象并把它们联接起来在屏幕上交互地完成，也可以在现有的应用模板的基础上剪裁、编辑来完成，须要时还可以用编程语言SimTA1.K来完成。编程语言SimTA1.K作为一个仿真限制策略描述语言，说明模型的限制方法，限制模型的行为，它供应了一便捷的编程环境、
10、为CM-Plant程序供应跟踪、调试功能：在仿真完成后，cV-Plant可供应多种形式的统计结果，包括文本式报告、统计图表；eV-PIant具有三维可视化功能，仿真系统的动画(2D/3D)能够在线运行：5.2 选项模块eV-plant的可选模块包括：eM-plant_GeneticAlgorithm(遗传算法):它为eM-plant供应了遗传算法，它是通过对话框和表来配置的，因此，它的运用并不须要编程阅历。利用遗传算法，可以解决传统方法不能解决的问题。eM-plant_GanltChart（Gantt图）:它是一个生产支配图形表示和交互操作的软件，eM-plant的仿真结果用Gannt图表示，
11、并且用户能够进行操作。它有两种不同的表示方法，一种是资源的图形表示，另一种是依次的表示。5.3 接口模块eM-plant_C：C程序接口：它为外部的C程序供应了一个接口，它使得C程序可以象SimTA1.K一样，来调用eM-plant的列表、对象和方法。eM-plant_DDE：动态数据交换：它是eM-plant的一个动态数据交换接口，允许在不同的程序之间动态地交换数据。它不仅支持数据的动态交换，而且能够进行eM-plant吩咐的动态转换，因此，eM-plant能够进行外部的限制。eM-plant_ODBC：开放数据库连接：它为eM-plant和大部分的具有ODBC的数据库供应一个双向的通讯接口
12、，它支持各种数据的交换。eM-plant_socket：Socket接口它是CM-PIanl的一个TCP/IP接口，用来及其他应用通过socket接口进行通讯联系。eV-PIanJSQ1.：SQ1.数据库接口；5.4 应用系统模块一个应用对象模板是一系列的应用对象，用于有效地对一些特殊的应用进行建模，它提高了eM-Plant的建模速度。全部的对象都供应了用户界面，因此，能够很简洁地建立所要求的模型。CM-PIanI供应了多种应用对象模板（选项）：eM-PlantHBWeM-PlantAGVS-.eM-PlantconveyoreMPlantEOMxeM-Plant/PrOCeSS和eM-Pla
13、nt/ShOp,上述的每一个对象，不管它是基本对象还是应用对象，都能够进行再利用或者拷贝。eM-Plant_HBW：高架立体仓库模板；它是为高速立体仓库建模的应用对象模板，它供应了三种不同的建模途径。eM-Plant_AGVS：自动导轨小车系统；它是一系列的应用对象，用于建立离散传输系统的模型，特殊是eM-Plant中的Fl动导矶小车系统。eM-Plant_CONVEYOR：轨道传输系统模板。eM-Plant_EOM：悬挂输送系统模板。eM-PlanjPROCESS:批处理系统模板（石油、化工行业）:它为方法驱动的生产系统供应了建模、仿真、动画和评估的应用对象。eV-PlanJSHOP:离散制造车间应用模板；它为制造工业中离散生产系统供应建模、仿真、动画和评估的应用对象模板。它有助于工程师进行工艺的支配，另一方面，它也能够优化生产支配。eM-Plant_AEEEMBI,Y：装配线应用模板；它为装配线建模供应一系列可以干脆剪裁的对象库。
