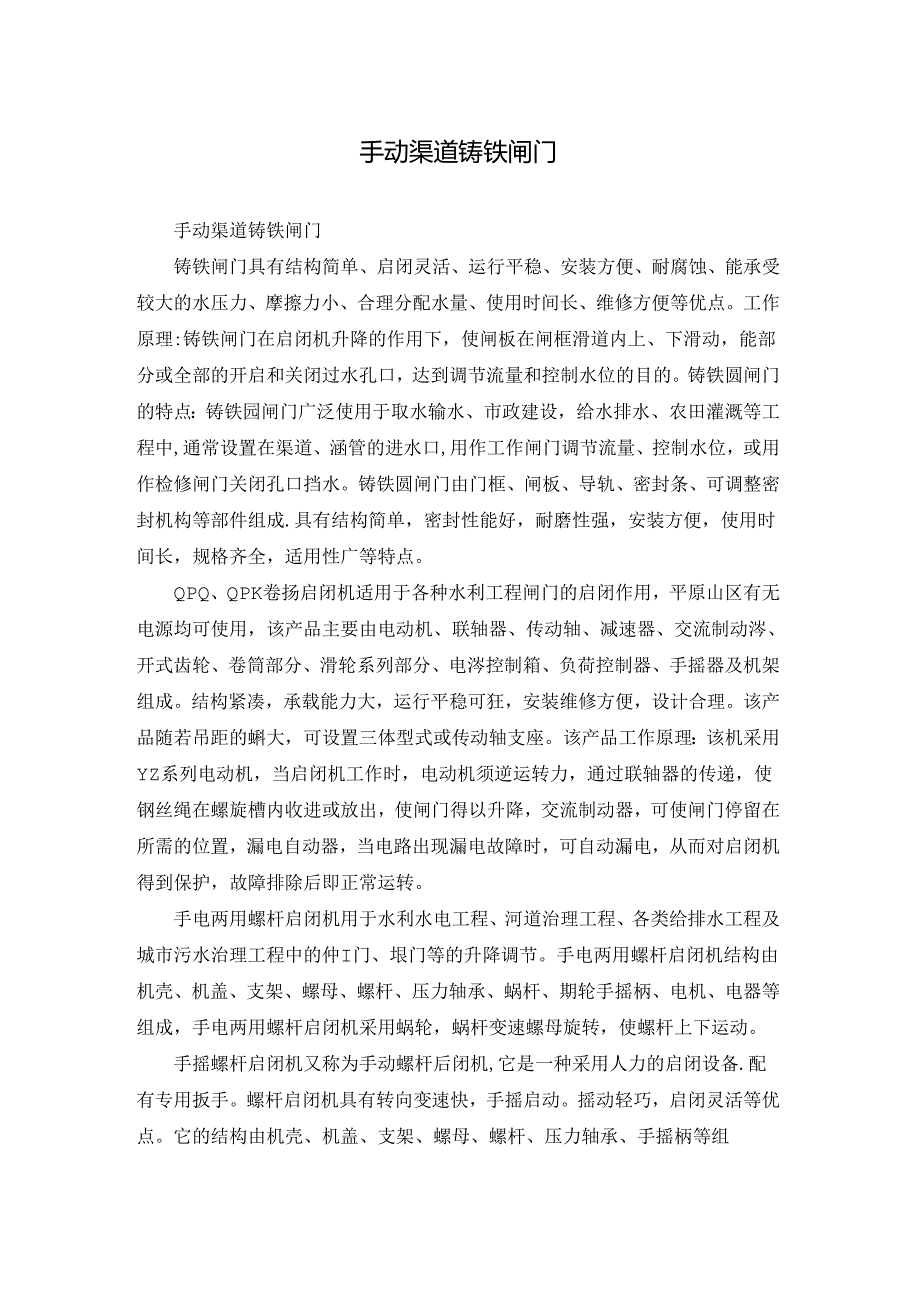

1、手动渠道铸铁闸门手动渠道铸铁闸门铸铁闸门具有结构简单、启闭灵活、运行平稳、安装方便、耐腐蚀、能承受较大的水压力、摩擦力小、合理分配水量、使用时间长、维修方便等优点。工作原理:铸铁闸门在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口，达到调节流量和控制水位的目的。铸铁圆闸门的特点：铸铁园闸门广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中,通常设置在渠道、涵管的进水口,用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。铸铁圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成.具有结构简单，密封性能好，耐磨性强，安装方便，使用时间长，规格
2、齐全，适用性广等特点。QPQ、QPK卷扬启闭机适用于各种水利工程闸门的启闭作用，平原山区有无电源均可使用，该产品主要由电动机、联轴器、传动轴、减速器、交流制动涔、开式齿轮、卷筒部分、滑轮系列部分、电涔控制箱、负荷控制器、手摇器及机架组成。结构紧凑，承载能力大，运行平稳可狂，安装维修方便，设计合理。该产品随若吊距的蝌大，可设置三体型式或传动轴支座。该产品工作原理：该机采用YZ系列电动机，当启闭机工作时，电动机须逆运转力，通过联轴器的传递，使钢丝绳在螺旋槽内收进或放出，使闸门得以升降，交流制动器，可使闸门停留在所需的位置，漏电自动器，当电路出现漏电故障时，可自动漏电，从而对启闭机得到保护，故障排除

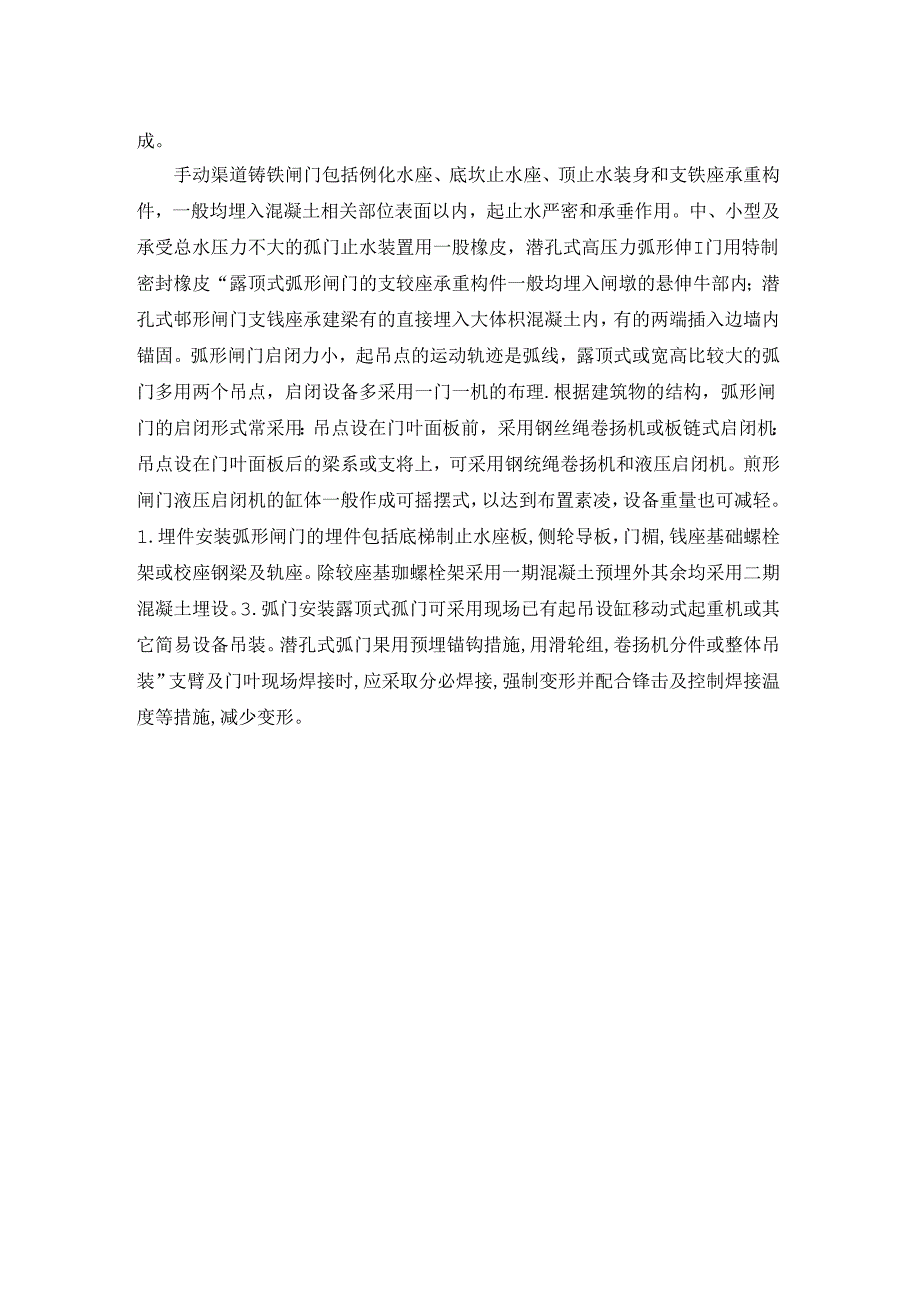

3、后即正常运转。手电两用螺杆启闭机用于水利水电工程、河道治理工程、各类给排水工程及城市污水治理工程中的仲I门、垠门等的升降调节。手电两用螺杆启闭机结构由机壳、机盖、支架、螺母、螺杆、压力轴承、蜗杆、期轮手摇柄、电机、电器等组成，手电两用螺杆启闭机采用蜗轮，蜗杆变速螺母旋转，使螺杆上下运动。手摇螺杆启闭机又称为手动螺杆后闭机,它是一种采用人力的启闭设备.配有专用扳手。螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、压力轴承、手摇柄等组成。手动渠道铸铁闸门包括例化水座、底坎止水座、顶止水装身和支铁座承重构件，一般均埋入混凝土相关部位表面以内，起止
4、水严密和承垂作用。中、小型及承受总水压力不大的孤门止水装置用一股橡皮，潜孔式高压力弧形伸I门用特制密封橡皮“露顶式弧形闸门的支较座承重构件一般均埋入闸墩的悬伸牛部内；潜孔式邨形闸门支钱座承建梁有的直接埋入大体枳混凝土内，有的两端插入边墙内锚固。弧形闸门启闭力小，起吊点的运动轨迹是弧线，露顶式或宽高比较大的弧门多用两个吊点，启闭设备多采用一门一机的布理.根据建筑物的结构，弧形闸门的启闭形式常采用：吊点设在门叶面板前，采用钢丝绳卷扬机或板链式启闭机：吊点设在门叶面板后的梁系或支将上，可采用钢统绳卷扬机和液压启闭机。煎形闸门液压启闭机的缸体一般作成可摇摆式，以达到布置素凌，设备重量也可减轻。1.埋件安装弧形闸门的埋件包括底梯制止水座板,侧轮导板，门楣,钱座基础螺栓架或校座钢梁及轨座。除较座基珈螺栓架采用一期混凝土预埋外其余均采用二期混凝土埋设。3.弧门安装露顶式孤门可采用现场已有起吊设缸移动式起重机或其它简易设备吊装。潜孔式弧门果用预埋锚钩措施,用滑轮组,卷扬机分件或整体吊装”支臂及门叶现场焊接时,应采取分必焊接,强制变形并配合锋击及控制焊接温度等措施,减少变形。
