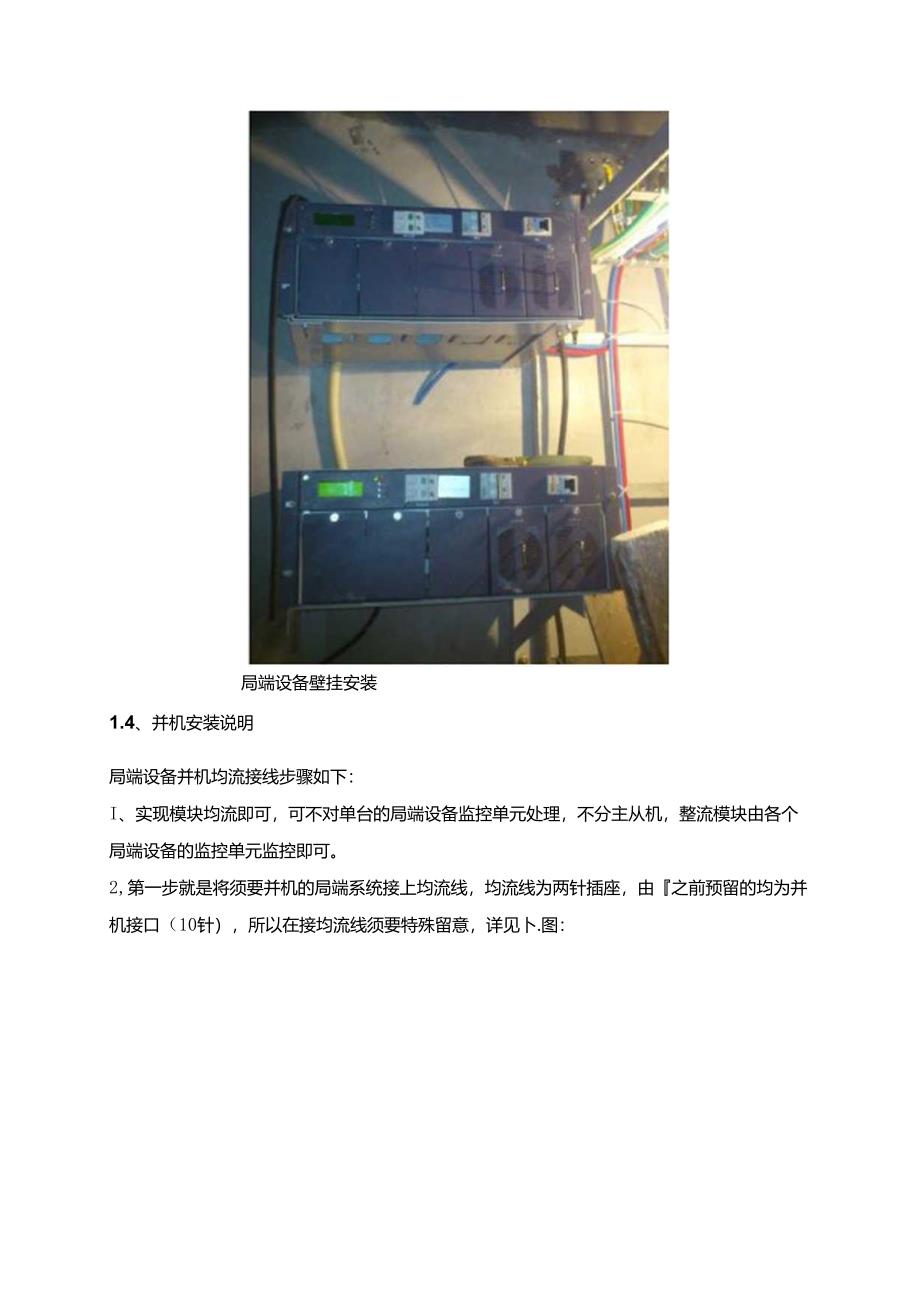

1、局端设备壁挂安装1.4、并机安装说明局端设备并机均流接线步骤如下：I、实现模块均流即可，可不对单台的局端设备监控单元处理，不分主从机，整流模块由各个局端设备的监控单元监控即可。2,第一步就是将须要并机的局端系统接上均流线，均流线为两针插座，由之前预留的均为并机接口（10针），所以在接均流线须要特殊留意，详见卜.图：端子排的线缆增大），保证系统的平安性和牢靠性。4、保证并机系统的各个局端设备输出空开关闭后依次上电，通过监控单元查看系统工作状态，确认没有异样后打开局端设备输出空开。5、开机后查看各个机框的液晶输出电压输出电流是否发合要求的均流值以内。2、远端设备安装说明2.1、 远端设备壁挂式安装

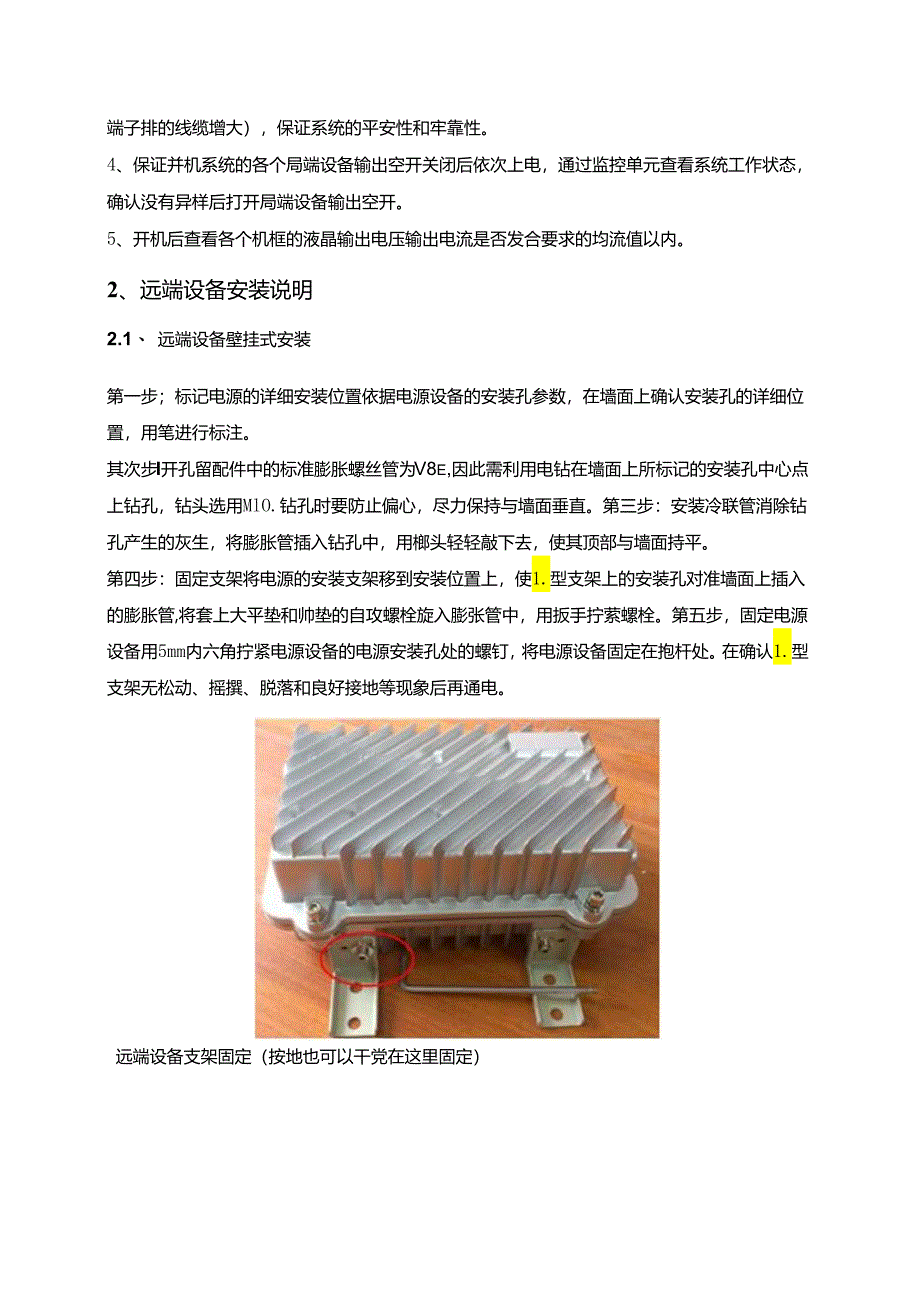

2、第一步；标记电源的详细安装位置依据电源设备的安装孔参数，在墙面上确认安装孔的详细位置，用笔进行标注。其次步I开孔留配件中的标准膨胀螺丝管为V8e,因此需利用电钻在墙面上所标记的安装孔中心点上钻孔，钻头选用MlO.钻孔时要防止偏心，尽力保持与墙面垂直。第三步：安装冷联管消除钻孔产生的灰生，将膨胀管插入钻孔中，用榔头轻轻敲下去，使其顶部与墙面持平。第四步：固定支架将电源的安装支架移到安装位置上，使1.型支架上的安装孔对准墙面上插入的膨胀管,将套上大平垫和帅垫的自攻螺栓旋入膨张管中，用扳手拧萦螺栓。第五步，固定电源设备用5mm内六角拧紧电源设备的电源安装孔处的螺钉，将电源设备固定在抱杆处。在确认1.

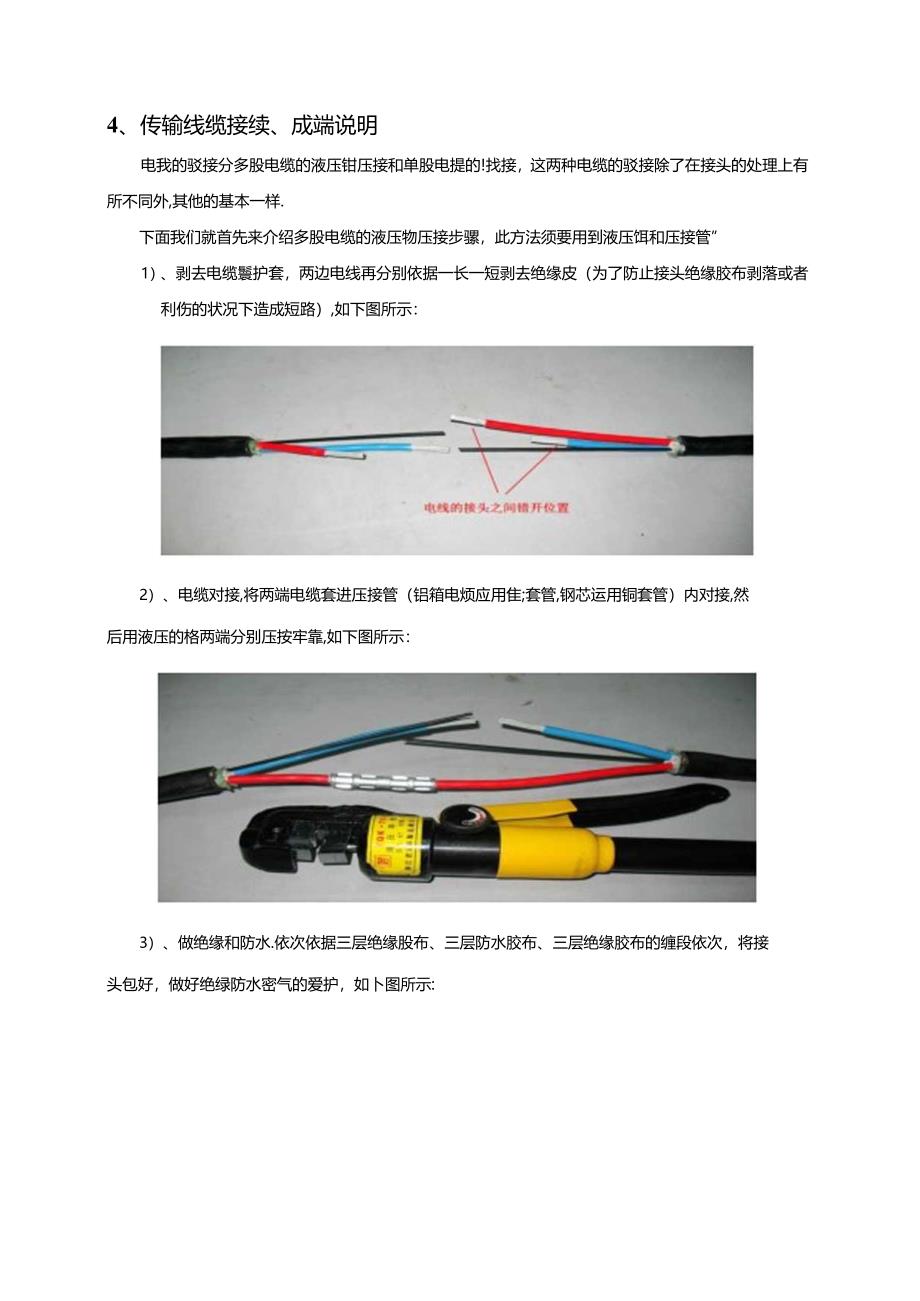

3、型支架无松动、摇撰、脱落和良好接地等现象后再通电。远端设备支架固定（按地也可以干党在这里固定）4、传输线缆接续、成端说明电我的驳接分多股电缆的液压钳压接和单股电提的!找接，这两种电缆的驳接除了在接头的处理上有所不同外,其他的基本一样.下面我们就首先来介绍多股电缆的液压物压接步骡，此方法须要用到液压饵和压接管”1）、剥去电缆鬟护套，两边电线再分别依据一长一短剥去绝缘皮（为了防止接头绝缘胶布剥落或者利伤的状况下造成短路）,如下图所示：2）、电缆对接,将两端电缆套进压接管（铝箱电烦应用隹;套管,钢芯运用铜套管）内对接,然后用液压的格两端分别压按牢靠,如下图所示：3）、做绝缘和防水.依次依据三层绝缘股
4、布、三层防水胶布、三层绝缘胶布的缠段依次，将接头包好，做好绝绿防水密气的爱护，如卜图所示:5、安装接头爱护自，打开接头盆，在接头盒两端出口处的电缆加上防水胶带后放入接头盆,并Il固定牢框，接头盒上下盖子之间的小槽内用防水胶条塞湎，如下.图：6）、将上下放子合上，并且密封好,用螭丝拧紧，如图:四、局端液晶使能设置局蛤系统采纳1.CD液晶屏和键盘Ur实现本地的人机交互操作。显示系统主菜单Ur用键盘选择各子菜单.包括运行参数菜单、状态菜单、故障告警菜单及参数设置菜单等.为确保运行平安，多数设祝菜单仅供授权的管理维护人M运用。人机界面1.CD显示系统状态、参数按键操作设置参数.掾作方式EYMI500监
5、控模块有二种操作方式：a.本地操作由EYM1500览控模块前面板上的“1”键“I”键及“确认”键”进行.b.后台电脑操作经EYM1500监控模块上的RS485,RS232城TCP.P通信接口干服与装有EYMl500除作软件的后台计分机连接，由操作软件界面进行.1.CD操作健前面板仅有三个操作按雄t.I、o.进行各级菜单、功能转换、参数设定等.a.f上翻棚：菜单上翻转,变更参数设定、数值增加等操作：b.确认键一平移键（返回键）：向同级、同层次菜单进行游移，返回操作：C.I下翻健：菜的下Ml转.变更参数设定、数值削诚等操作：主星示屏星示说明：a.主显示屏一系统接入电池或整流模块工作后马上显示系统的
6、基本信息；谕出电压360.0V输出电流2.8Ab.具有屏保功能:无论在何种操作、显示状态下停滞30s后,即返回这个显示屏一主显示瘠.同时屏幕背光关闭处于屏保状态、等待下次慢作.c.在算保状态下，按任何键屏保状态取消，再按某一键则进行入相应掾作程序，菜单结构说明 监控菜单结构层次：分层、多级、逐步、循环变更的树状结构 各菜单按确认键进入下级菜单。 显示退出项按确认犍返回上级菜单. 可修改参数按确认键进入修改模式。修改模式按确认键进入保存界面.保存界面选和保存则限制潞推断数据莅阳后，符合则保存，不符合则不保存, 按键操作后连续1分钟无按键操作，则说明本次操作完成，显示自动跳到主显示页,1.ED背光
7、关闭. 修l舂数须输入密码，密码在本次操作期间始终有效（密码为8888.默认侑， 显示内容自动刷新，频率为1HZ,EVADA厦门爱维达1 .局喊善出电压设理色电京MBkEVADA备注：输出电压及告警设置在“参数设置”子菜单：告警历史记录及运行信息在“运行伯息”子菜单中：各个模块信息在“整流模块”子菜单里面：11期时间及系统信息版本均在“系统信息”子菜单里面.I）初始页面后，按“上翻键”或“下胡港”可以看到四个一级菜单，如上：2）按“上翻键”或“下翻键”到“参数设置隔辑/查看”页面后,按一次“确认键”后液晶显示“参数设置退出”：evdiEVADAv3）按“上翻键”或“下翻Ur到”手动恰出电压值*
8、v页面后,按一次“确认Ur后液晶显示“密码8888”再按一次确认后显示如下:4）按“上翻犍”或“下IBsr调整愉出电压值.长按可调整快点,调整到须要的输出电压值后,按一次“确认证”,按下“下胡迸”将光标调到存储后再按一次“确认谊”保存接I；5）然后理新开机或通过按“上期迸”或“下融键”网液晶显示到“参数设置退出”，按一次“确认键”即可以退出到“叁数设汽编辑/自行”页面，再通过按上翻键”或“下翻洪”调到初始页而即可.2 .局设备告设置D初始页面后,按“上翻犍”或“下翻犍”可以看到四个一级菜单,如上:2）按“上翻键”或“下翻键”到“参数设置编荆在看”页面后，按一次“确认键”后液晶显示“参数设置退出
9、”：EVADA震门爱维达EvADA厦门爱维达3）按“上翻键”或“下筋Ur到“告警设置退出”页面后,按按“上翻键”或“下翻帽”来设置相关信息:D开路爱护设汽，按确认潴”可更改E轮入欠压爱护设置.按“确认迸”更改F输入欠压告警i殳猊，按“确认键”更改G输入欠压史原设徨.按“确认Ur更改H输入过压告警设置.按“确认键”更改G谕入过压爱护设置.按“确认雄”更改H静入过压复原设置.按“确认键”更改Mfi出过压设置,按“确认键”更改J漏电流电力搭接设置1.怆出欠压设置K漏电流电力搭接设词，按“确认键”更改4）按“上轴键”或“下翻进”到“告警设置退出按“确认键”有可退出到“告警设置确翱查看”页面,再通过按“
10、上翻r或“下期犍”到“参数设置退出”页面，再通过按“上翻帽”或“下翎谟”可以到初始页面“输出电压*V*A-页面。五、异样处理序号现藏描述由分析三1上电后周湘i殳备不工作a）-48YdC开关未闭合b）输入极性接反a）闭合-48VdC开关b）订正78YdC供电极性2局端设备上电后始终曳启-IBVdc供电实力不足或后级负载盘过大提高-48VdC电源供电实力或增加局端模块数法3用蜡设备开机后爱护开路爱护或负我低于50W告负教无法提高则需关闭开路爱护4单个同端设备模块故障假如是黄灯亮则是模块无法监控或过滥，假如是红灯亮是模块内部器件故障球新插拔下电源模块或更换局端设备模块5SK控单元故障监控单元无电源检
11、杳下监控板上各路然子是否紧固6远端设备有输入无输出先不带载行卜远端设符是否有滁出：然后远箍设符后级负靓一个个在接入查看假如是空我没有输出则须要更换远端设需，假如是负载用过大或负载的极性接反导致没有输出则须要少带负数及跟按输出极性。般出现异样现象局端设得都会有告警出现，详细告警提示都品示在局端设备监控的液晶显示屏上。下面详细分析几种典型案例。常出现的告警有以卜几点：1、开路告警当局端设备出现开路告警时，通常有以下几点状况：1）远端空开处于关闭状态，打开即可：2）远端线路未接入负载即需电设备：3）直流远供线路中间有断头，在这种状况下，要排隹线路是否有问题，最简洁的方法就是在远端甩开负载，用电流表干
12、脆员远供线是否仃直流电压（通常都是直流380V左右）：假如没有电压就说明线路有断头，假如有就说明线路正常：4）远端设备出现故障导致通电异样，在排查完线路完好以后，打开远供降压设备，甩开干脆负效，用万用表检测看该设符是否输入输出正常（输入380V输出53.4V）,假如输入输出不正常，说明该设备有问题须要更换。留意：甩开负险设冬就会进入开路告警状态（告警会导致设冬没有输出），所以须要工作人员临时关闭设备*敷告警设置里的开路爱护告警，这样整个线路才会正常通电.2、短路告警当局端设备出现短路告警时（设备模块也会出现模块告警），通常有以下几点状况：1）检查远供线路是否有短路状况，最简洁的方法就是将远供线
13、路两端接电端都断开,并保持线缆接线端子分开，然后将电流表开到检测短路状态下，检测线路是否报警,假如报警说明线路有短路。2）检查远供远端降压设备是否短路，首先断开核设备的输入输出线路.同样用电流表检测该设备的输入输出端是否有报警.3）在排查完以上两种状况卜.，接着排查负载设备的输入电源端是否短路。留意：排查短路的曲提是必需断掉电源，避开出现干扰现象3、输入低电压告警当局端设备出现输入低电压告警时，一般都是机房开关电源48V电压过低造成的。解决方法就是：1）检杳开关电源输出是否正常：2）监控的输入电压增益是否正常（默认值为1050）：3）在停电的状况下，长时间电池供电导致输入电压低造成“4、输出欠
14、压告警当局端设备出现电备输出告警时，般有以下几点：1）线路中间出现问题，当线路有虚接或者接地的时候，通常会出现线路损耗太大，造成欠压。排杳方法就是断掉负载盘远端线路是否达到电压标准值（380V）,假如没有就只能一节一节来排查线路（备注：在这种状况下，须要临时关掉局端设备的开路告警爱护）：2）局端设备负荷太大造成过载爱护，检查局端模块是否有损坏的模块：3）电源模块是否良好接触.5、无法开机1）输入极性是否正确：2）输入电压是否在输入范围之内：3）输入空开是否合上；开关电源电流是否满足远供系统需求。六、售后服务厦门爱维达电子有限公司为客户供应全方位的技术支持，请用户首先与供货的代理商联系，无法联系
15、上代理商时可与就近的客户服务中心或公司总部联系：1 .用户可通过我公司服务电话获得服务。服务电话：400-633-05922 .网上技术服务。用户可通过InIernel访问我公司设立的技术支持网站，才求技术支持。公司技术支持网站：:/evadaups3 .在正常运用状况卜.，我公司对EY直流远供电源系统供应两年免费保修服务。以下状况不在我公司免费保修范围内： 不按用户手册操作运用，造成的机器损坏; 由丁火灾、水灾等造成的机器损坏： 购买后因运输、移动、疏失所导致的损坏： 未按相关电气规范供电或或现场环境不良所导致的损坏：有关保修的详细事项详见保修条款。4.为用户仃偿供应不同级别的定制服务包，包括快速响应、预防性维护、保修期过后的续保服务等，详依请与经销商或我公司各地服务中心联系。
