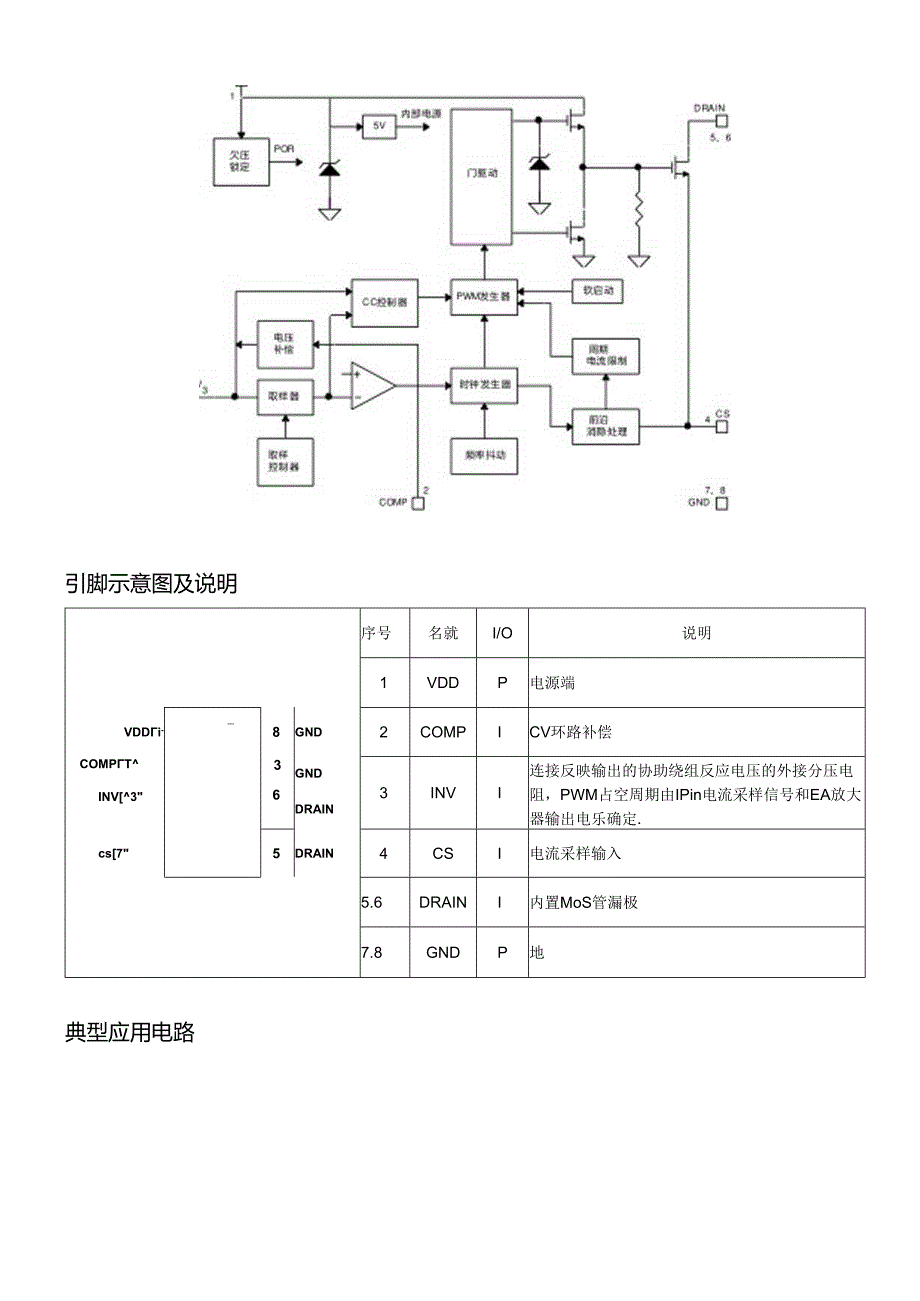

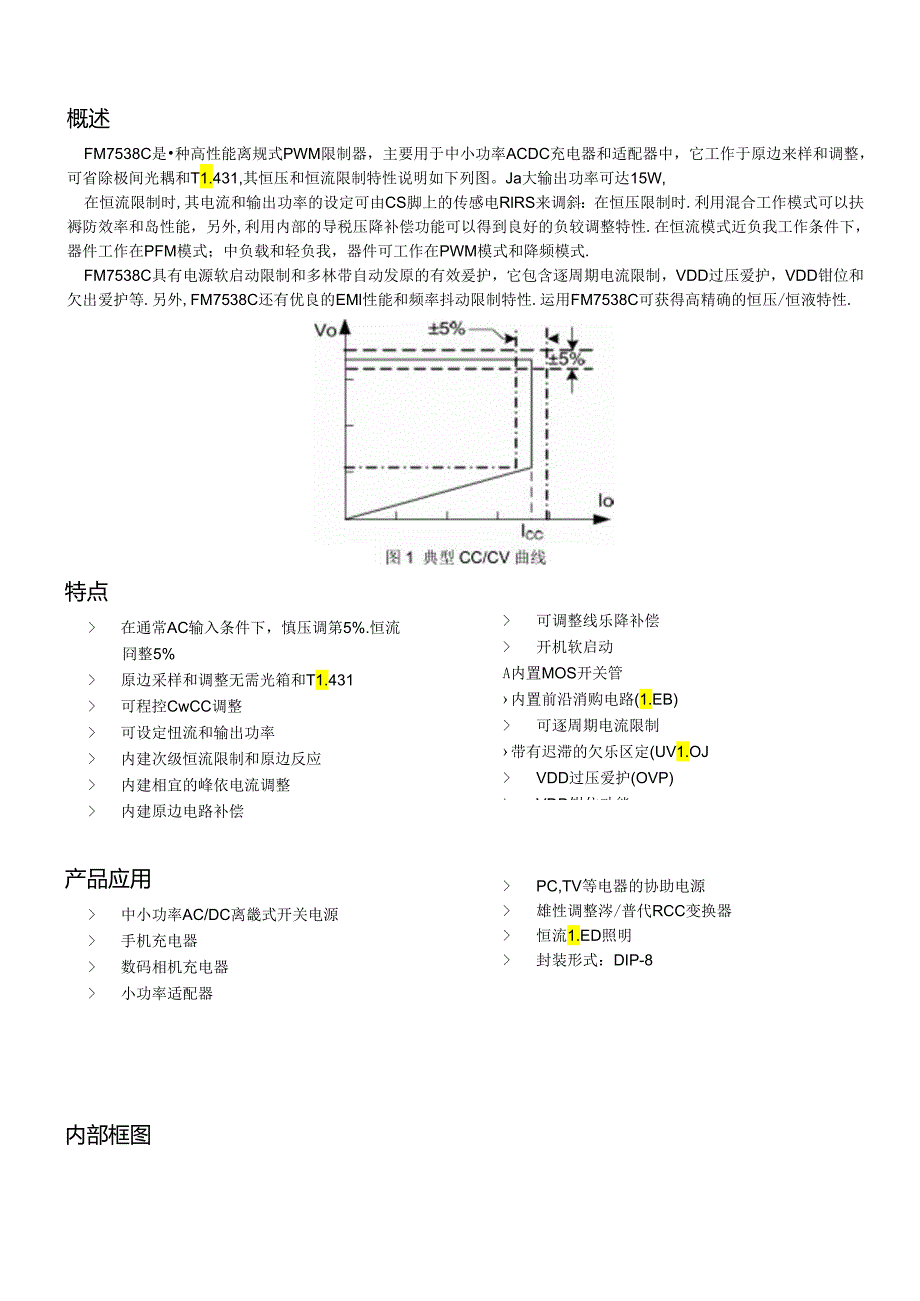

1、概述FM7538C是种高性能离规式PWM限制器，主要用于中小功率ACDC充电器和适配器中，它工作于原边来样和调整，可省除极间光耦和T1.431,其恒压和恒流限制特性说明如下列图。Ja大输出功率可达15W,在恒流限制时,其电流和输出功率的设定可由CS脚上的传感电RlRS来调斜：在恒压限制时.利用混合工作模式可以扶褥防效率和岛性能，另外,利用内部的导税压降补偿功能可以得到良好的负较调整特性.在恒流模式近负我工作条件下，器件工作在PFM模式；中负载和轻负我，器件可工作在PWM模式和降频模式.FM7538C具有电源软启动限制和多林带自动发原的有效爰护，它包含逐周期电流限制，VDD过压爱护，VDD钳位和
2、欠出爱护等.另外,FM7538C还有优良的EMl性能和频率抖动限制特性.运用FM7538C可获得高精确的恒压/恒液特性. 可调整线乐降补偿 开机软启动A内置MOS开关管内置前沿消购电路(1.EB) 可逐周期电流限制带有迟滞的欠乐区定(UV1.OJ VDD过压爱护(OVP) VDD钳位功能 PC,TV等电器的协助电源 雄性调整涔/普代RCC变换器 恒流1.ED照明 封装形式：DIP-8特点 在通常AC输入条件下，慎压调第5%.恒流冏整5% 原边采样和调整无需光箱和T1.431 可程控CwCC调整 可设定忸流和输出功率 内建次级恒流限制和原边反应 内建相宜的峰依电流调整 内建原边电路补偿产品应用

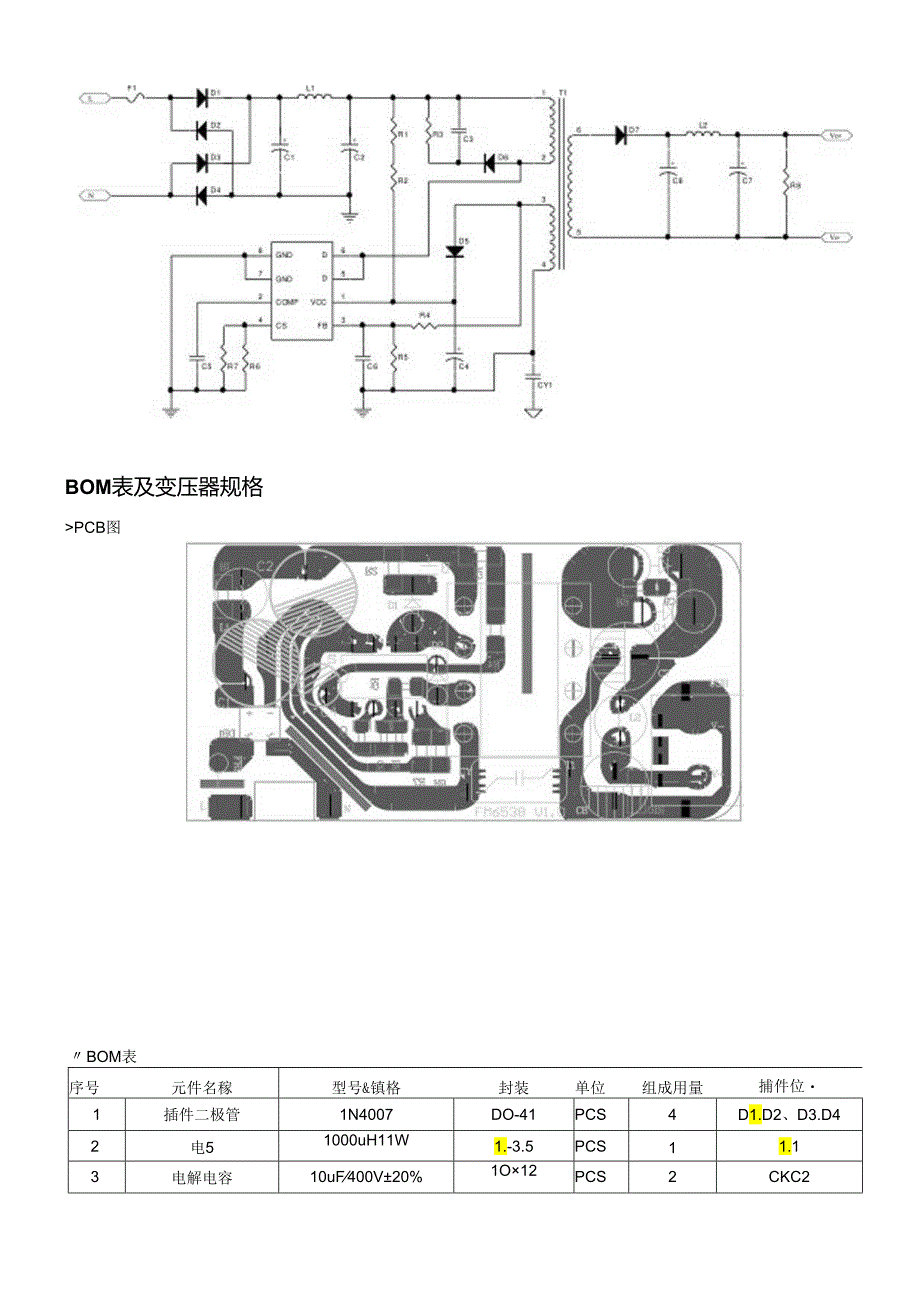

3、中小功率AC/DC离畿式开关电源 手机充电器 数码相机充电器 小功率适配器内部框图引脚示意图及说明序号名就I/O说明1VDDP电源端VDDi-8GND2COMPICV环路补偿COMPTINV336GNDDRAIN3INVI连接反映输出的协助绕组反应电压的外接分压电阻，PWM占空周期由IPin电流采样信号和EA放大器输出电乐确定.cs75DRAIN4CSI电流采样输入5.6DRAINI内置MoS管漏极7.8GNDP地典型应用电路BOM表及变压器规格PCB图BOM表序号元件名稼型号&镇格封装单位组成用量捕件位1插件二极管1N4007DO-41PCS4D1.D2、D3.D42电51000uH11W1
4、.-3.5PCS11.13电解电容10uF400V20%1O12PCS2CKC24电解电容10uF50V20%58PCS1C45涤纶电容102,250V20%CAP4PCS1C36高频低阻电解电容1000uF10V20%812PCS2C7、C87贴片电容33P50V20%0805PCS1C68贴片电容103P.50V20%0805PCS1C510辅件电阻1M5%1206PCS2R1、R211贴片电阻100K5%0805PCS1R312贴片电阻4水1%0805PCS1R413贴片电阻5.6K1%0805PCS1R514贴片电阻2.41%0805PCS1R6、R715贴片电阻1K5%0805PCS
5、1R816插件二极管FR107DO-41PCS2D5、D617插件二极管1N5822DO-201PCS2D718保险丝PCS1F119变压器EE19PCS1Tl20ICFM7538CSOP-8PCS1U121AC电子线红0.1660mmPCS2AC22USB母座PCS1USB变压器规格构造图：骨架类型PINttH脚距排距备注EE19卧式4+45mm13mmAe=23mm2原理图:NvlNlBaIN2MNIA初版I统制要求:绕祖绕制要求匝数线径根数层数NIa初级从Pinl起到Pin6收、的烧57Ts11N2次级从Pin5起到Pin8收、密绕9Ts0.50（三层绝缘线）22Nlb初级从Pin6起到
6、Pin2也、密绕55Ts11N3反应从PiM起到Pin3收、居中密绕29Ts11备注；1、戏包包黄色玛拉胶纸，绕时请留点块战方向，防止绕祖起收脚穿插，绕戏必窗平整.2、假芯加气隙,真空侵油，烯箱烘干，另变压器骨架上需贴上名林和供应商标签以便利区分.电器要求：1、电量:1.p(ND1.1mH5%2 .涮感量：1.S(ND80uH3 .耐府PRI(初级Nl)-SEC(次皴N3J25AC5ma60sPRI初级NIO)/SEC(次级N3CORE1500AC5ma60s极限参数-CSMVDD电压VDD齐纳管钳位连续电流10mACOMP电压-0.3V-7VCS输入电压-0.3V7VINV输入电压0.3V7
7、V以大工作结温150,C贮存温度-55C-150C引脚焊接温度（10秒）260-C内置MOS管耐压值600V电气特性（Ta=25C,VDD=I6V,其它说明除外）符号试条件小值Afitt大值单位电源局部IDD_ST待机电流VDD=13V520uAIDD_OP工作电流CS=OV.VDD=18V23mAUV1.O(ON)VDD进入欠压锁定VDD卜降VUV1.O(OFF)VDD退出欠压锁定VDD上升16VVDDcIampVDD最大工作电压2730VOVP过压爱护门眼VDD到达门极关闭斜坡电压2629V电流传感输入局部T1.EB1.EB时间625nSVth_oc过流门限880910940mVTd_oc
8、OCP传送延时11011SZSenselN输入阻抗50KT_ss软启动时间17mS频率局部Freq_MaX最大频率556065KHzFre牝NOm系统正常开关频率50KHzFreq_startup14KHzfFreq频率抖动范围6%误差放大器局部Vref_EAEA参考电压2VGainEADC增益60dBl_COMP_MAX最大银践补偿电流uA注：Fre1.MaX是指IC内部最大时钟频率在系统应用里，60KHZ的立大工作猱率正常发生在最大输出功率或者从CV到CC状态的转换点.特性曲线3.02.52.01.51.0UV1.O(ON)(V)vsTemPeratUm(C)500050005010.9.
9、9.8.8.f.(AXNOIOTAnlstartup(A)vsTcmpcratureCC)4010205080110Temper8!ure(X?)MOSFETRdsonvsTemperatureS1251175502S86420(UJMO)SPa1.0(0FFV)vsTe11watur(1C)(mwJa1.1.Temperature(r功能说明FM7538C是一款低本钱,高效率的PWM限制器.主要用于中小功率AC/DC转换器（电池充电推）、适配器中，它可工作在原边反应和两整中，无需光播和T1.431.内部的恒Ik和恒流特性限制可到达高精位CC/CV限制须要，完全可满意大多数适配器的应用需求，由
10、于具有恒流特性，可用于1.ED照明，启动电源和启动限M由于FM7538Ci殳计的启动电流很低,因此VDD可很快的超过UV1.O门限电平,从而可用大限值后动电阻将工作中的功耗降到最小.工作电流FM7538C的工作也流较低（为25mA）.低的工作电流和混合模式限制特性可以到达良好的性能.软启动FM7538C在内部设置J软启动功能,主要用于电源启动期间防止局部过JK造成的异样,即当VDDT1.到达UV1.o（OFF）时，限制局部使峰（电流、电压门限从。渐渐变更至正常值0.9V每-次曳启动都对应一个软比动.恒源/恒压工作FM7538C设计了一个良好的恒流/恒压特性（说明见图1）.在充电零应用上,起初是
