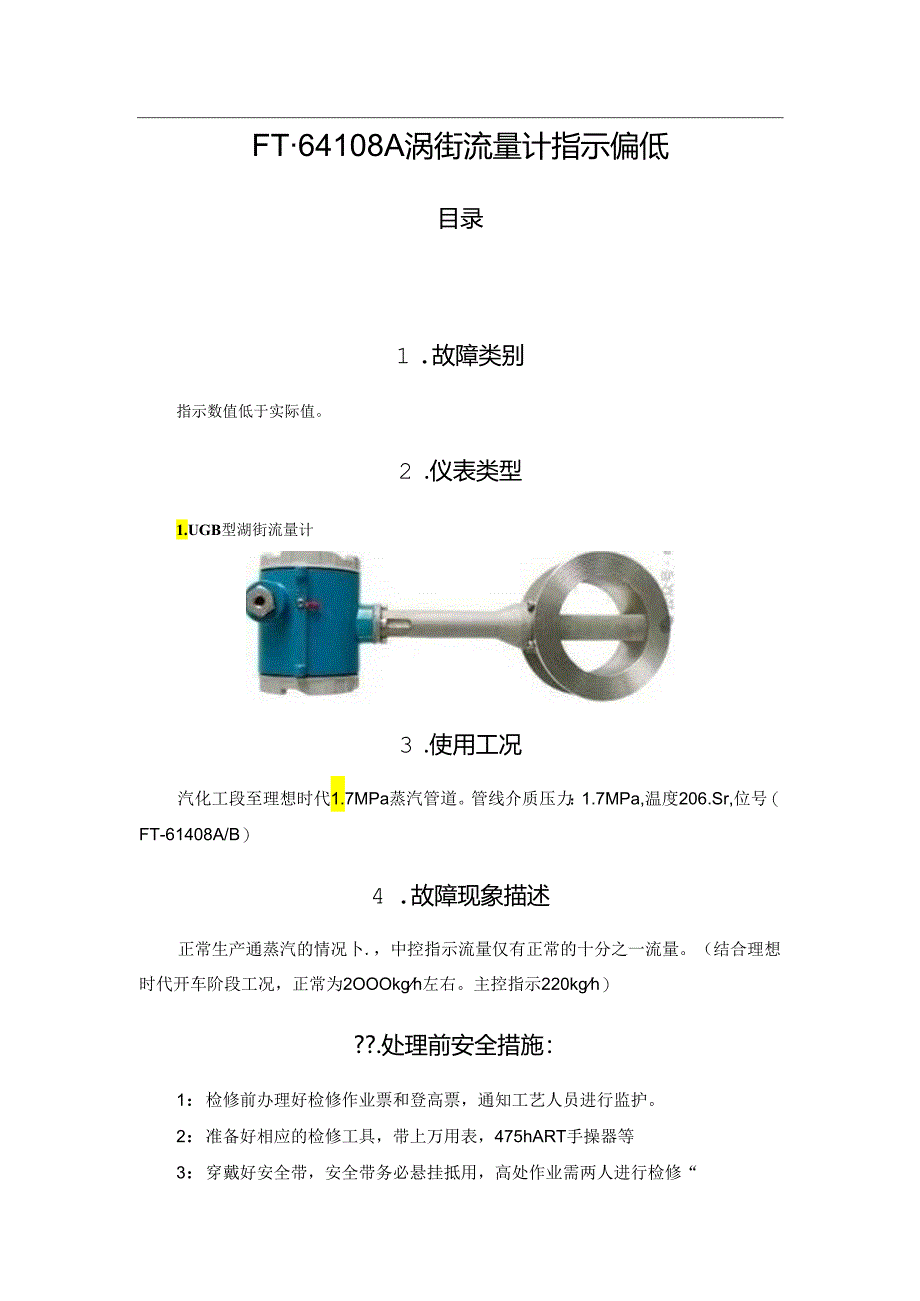

1、FT64108A涡街流量计指示偏低目录目录11 .故障类别I2 .仪表类型I3,使用工况24.故障现飘描述2?处理前安全措施：2?1.UGB型漏街概述以及流量计工作原理2?故障原因分析及处理方法：3?仪表安装时，选型错误,或者管道未变羟3?压力补偿导管开关未打开3?压力补借导管存在泄露4?工艺管线的短动4?仅我组态时参数未设置正确4?设符间模块/通道损坏安全桥选鞭不对/接城错误/损坏4?故障有效处理方法：4?故障处理经5金6?总结71 .故障类别指示数值低于实际值。2 .仪表类型1.UGB型湖街流量计3 .使用工况汽化工段至理想时代1.7MPa蒸汽管道。管线介质压力：1.7MPa,温度206.
2、Sr,位号（FT-61408A/B）4 .故障现象描述正常生产通蒸汽的情况卜.，中控指示流量仅有正常的十分之一流量。（结合理想时代开车阶段工况，正常为2OOOkgh左右。主控指示220kgh）?.处理前安全措施：1：检修前办理好检修作业票和登高票，通知工艺人员进行监护。2：准备好相应的检修工具，带上万用表，475hART手操器等3：穿戴好安全带，安全带务必悬挂抵用，高处作业需两人进行检修“4：通知检修区域工艺人员（气化）以及厂外工艺人员（理想时代）关闭流量计前后的截止阀.5：检修环境是在高处未安装检修平台，且作业地点是高湿高压蒸汽管线.作业时戴好放烫手套，不要踩踏在蒸汽管线上面，应站在旁边的工

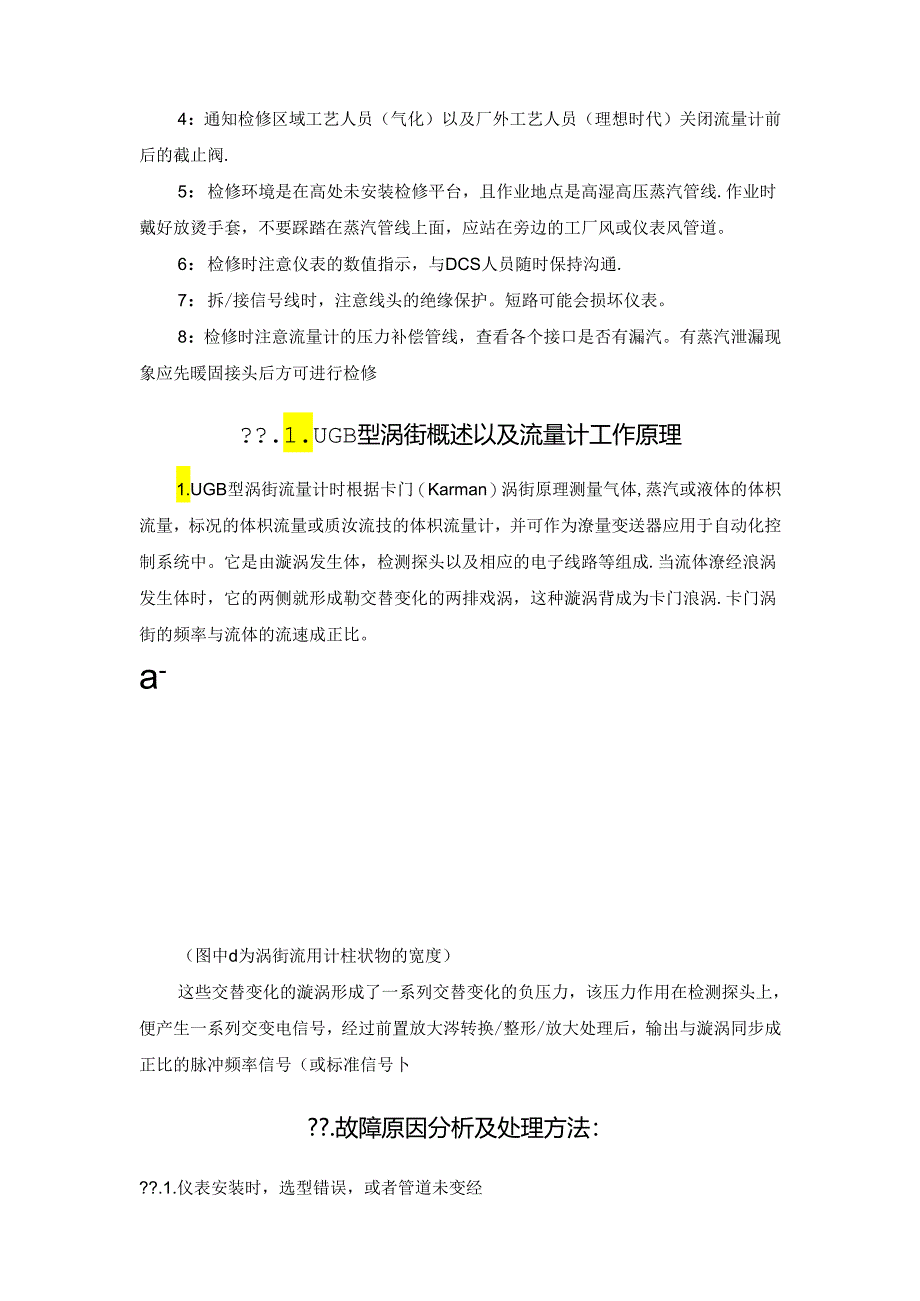

3、厂风或仪表风管道。6：检修时注意仪表的数值指示，与DCS人员随时保持沟通.7：拆/接信号线时，注意线头的绝缘保护。短路可能会损坏仪表。8：检修时注意流量计的压力补偿管线，查看各个接口是否有漏汽。有蒸汽泄漏现象应先暖固接头后方可进行检修?.1.UGB型涡街概述以及流量计工作原理1.UGB型涡街流量计时根据卡门（Karman）涡街原理测量气体,蒸汽或液体的体枳流量，标况的体枳流量或质汝流技的体枳流量计，并可作为潦量变送器应用于自动化控制系统中。它是由漩涡发生体，检测探头以及相应的电子线路等组成.当流体潦经浪涡发生体时，它的两侧就形成勒交替变化的两排戏涡，这种漩涡背成为卡门浪涡.卡门涡街的频率与流体

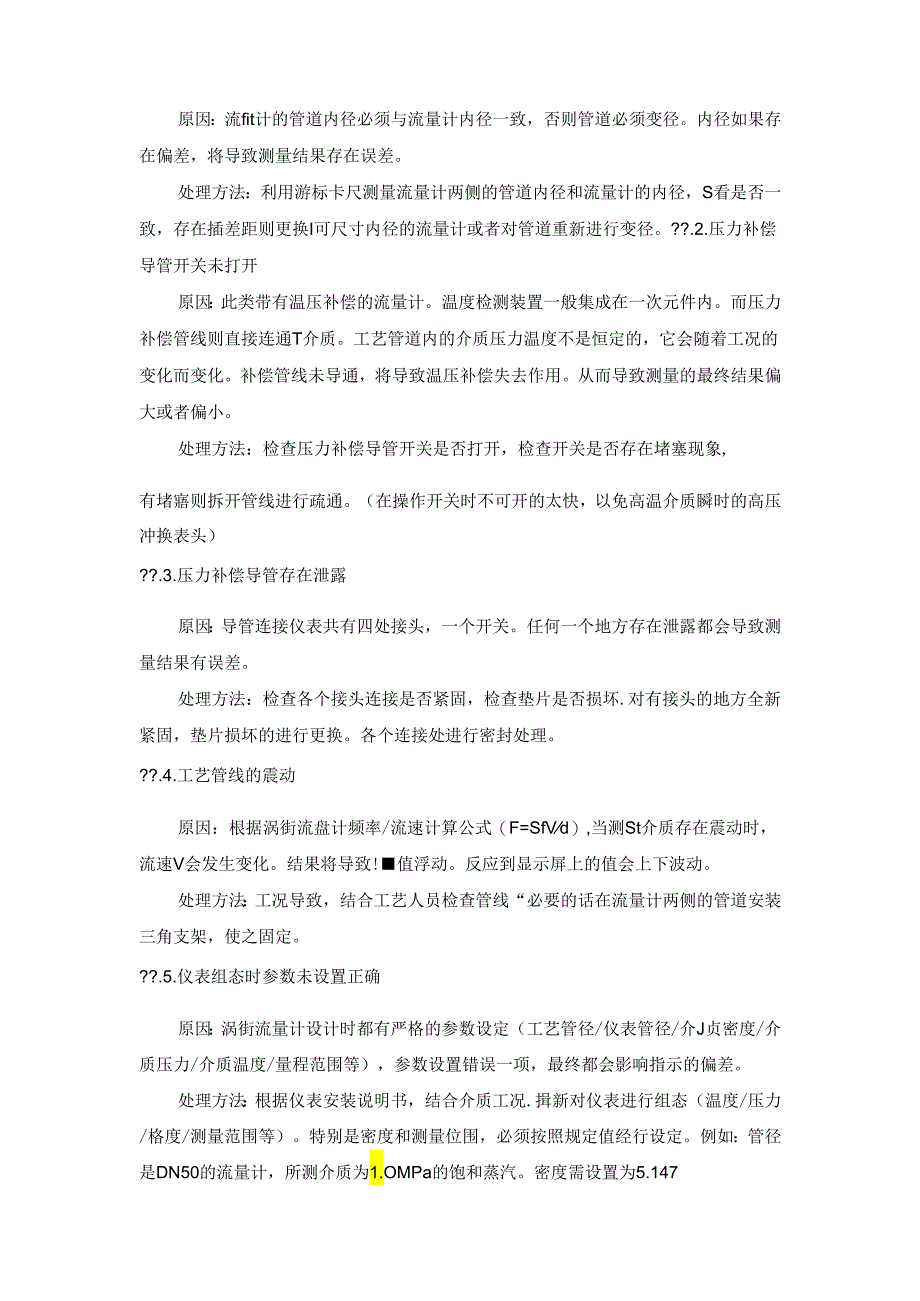

4、的流速成正比。a-（图中d为涡街流用计柱状物的宽度）这些交替变化的漩涡形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大涔转换/整形/放大处理后，输出与漩涡同步成正比的脉冲频率信号（或标准信号卜?.故障原因分析及处理方法：?.1.仪表安装时，选型错误，或者管道未变经原因：流fit计的管道内径必须与流量计内径一致，否则管道必须变径。内径如果存在偏差，将导致测量结果存在误差。处理方法：利用游标卡尺测量流量计两侧的管道内径和流量计的内径，S看是否一致，存在插差距则更换I可尺寸内径的流量计或者对管道重新进行变径。?.2.压力补偿导管开关未打开原因：此类带有温压补
5、偿的流量计。温度检测装置一般集成在一次元件内。而压力补偿管线则直接连通T介质。工艺管道内的介质压力温度不是恒定的，它会随着工况的变化而变化。补偿管线未导通，将导致温压补偿失去作用。从而导致测量的最终结果偏大或者偏小。处理方法：检查压力补偿导管开关是否打开，检查开关是否存在堵塞现象,有堵寤则拆开管线进行疏通。（在操作开关时不可开的太快，以免高温介质瞬时的高压冲换表头）?.3.压力补偿导管存在泄露原因：导管连接仪表共有四处接头，一个开关。任何一个地方存在泄露都会导致测量结果有误差。处理方法：检查各个接头连接是否紧固，检查垫片是否损坏.对有接头的地方全新紧固，垫片损坏的进行更换。各个连接处进行密封处
6、理。?.4.工艺管线的震动原因：根据涡街流盘计频率/流速计算公式（F=SfVd）,当测St介质存在震动时，流速V会发生变化。结果将导致!值浮动。反应到显示屏上的值会上下波动。处理方法：工况导致，结合工艺人员检查管线“必要的话在流量计两侧的管道安装三角支架，使之固定。?.5.仪表组态时参数未设置正确原因：涡街流量计设计时都有严格的参数设定（工艺管径/仪表管径/介J贞密度/介质压力/介质温度/量程范围等），参数设置错误一项，最终都会影响指示的偏差。处理方法：根据仪表安装说明书，结合介质工况.揖新对仪表进行组态（温度/压力/格度/测量范围等）。特别是密度和测量位围，必须按照规定值经行设定。例如：管径
7、是DN50的流量计，所测介质为1.OMPa的饱和蒸汽。密度需设置为5.147?.6.设备间模块/通道损坏安全棚选型不对/接线错误/损坏原因：模块损坏/通道断路/安全栓接线错误/损坏，会导致量无指示。而安全棚选型不对会导致无指示或者指示存在偏差。处理方法：检查设备间模块/通道信号是否正确。检查安全栅线是否接对。选型是否一致。现场传输至DCS是Al信号的要选用相匹配的安全栅”?.故障有效处理方法：1.检查流量计的安装。查看安装的位置前后工艺管线是否变径。现场检查时流量计两侧已通过焊接的方式实现了变径。通过电话联系安装厂商。确认内径一致。2：检查压力补偿管道.现场检查手阀开关己全开，管道介质是饱和蒸
8、汽，且前后截至阿己关。稍微拧松表头处引压管接口，有水汽冒出。证明压力补偿管道是通畅的。3：检查压力补偿管道泄露情况，因为工艺介痂是蒸汽，口保留有少许余压。观察管线是否有水渍即可。现场检杳并无痕迹，如果测坟介质是其他气体如氯气一氧化碳等，可用肥皂水和便携式报警仪进行查漏。4：检查变送器参数设定是否准确.具体操作为：长按操作面板M键进入设置。短按M键滚动查看各个参数，当选择到管径，介质压力，介质温度，测量范围，介质密度，流量单位，小信号切除等选项时，查看是否设凭准确。确认无误后，长按M键保存退出。现场检查温度设身温度和压力设豆参数与工艺实际运行时介痂存在偏差，逐将参数设置为与之对应的数值后投用，投
9、用后指示0。此时管道内无介质流动,数值在此时是吻合的。5：通知设备间仪表人员观察此时表显多少，并同时拆开接线。利用万用表半接进去测量电流大小.此时测得输出电流4MA,而设备间指示任然有2.2kgh的流量，通知设备间人员检杳安全棚前后接线是否正确，并拆下前后接线测量电流大小。测量所得结果：安全栓前电流与现场输出直都是4MA,但安全棚后电流为3.7MA.由此，可以初步推断可能为安全栅故解“并进一步结合DCS人元更换安全桶后再次检杳。?.故障处理经验1：1.uGB型涡街流址计一定耍按照标准进行安装，涡街流量计在管道上可以水平、垂直和倾斜安装。测量液体时，管道内必须充满液体，垂直安装液体的流动方向应自
