1、最为常见的环网柜结线方式，以两路电源两路负载为例，如图（1）QF3VQF4图QF1、QF2为两路电源的负荷开关，起电源转换作用。QF3、QF4为坏网柜的出线断路器，实现分支线路的限制与爱护。一、环网柜限制方式QF1、QF2、QF3、QF4的操作模式有本地手动操作、调度人员远方操作和自动化系统的主站自动限制。对于工作电源消逝、备用电源投入的操作，假如实行本地手动操作或调度人员远方操作，都增加了用户的停电时间，影响了供电牢靠性。而自动化系统主站自动限制，则增加了主站的负担，同时经过信号采集传输、分析推断和指令下达一系列过程，也须要肯定的时间。由于中间过程较为困难，所以系统相应时间较长，胜利率也比较

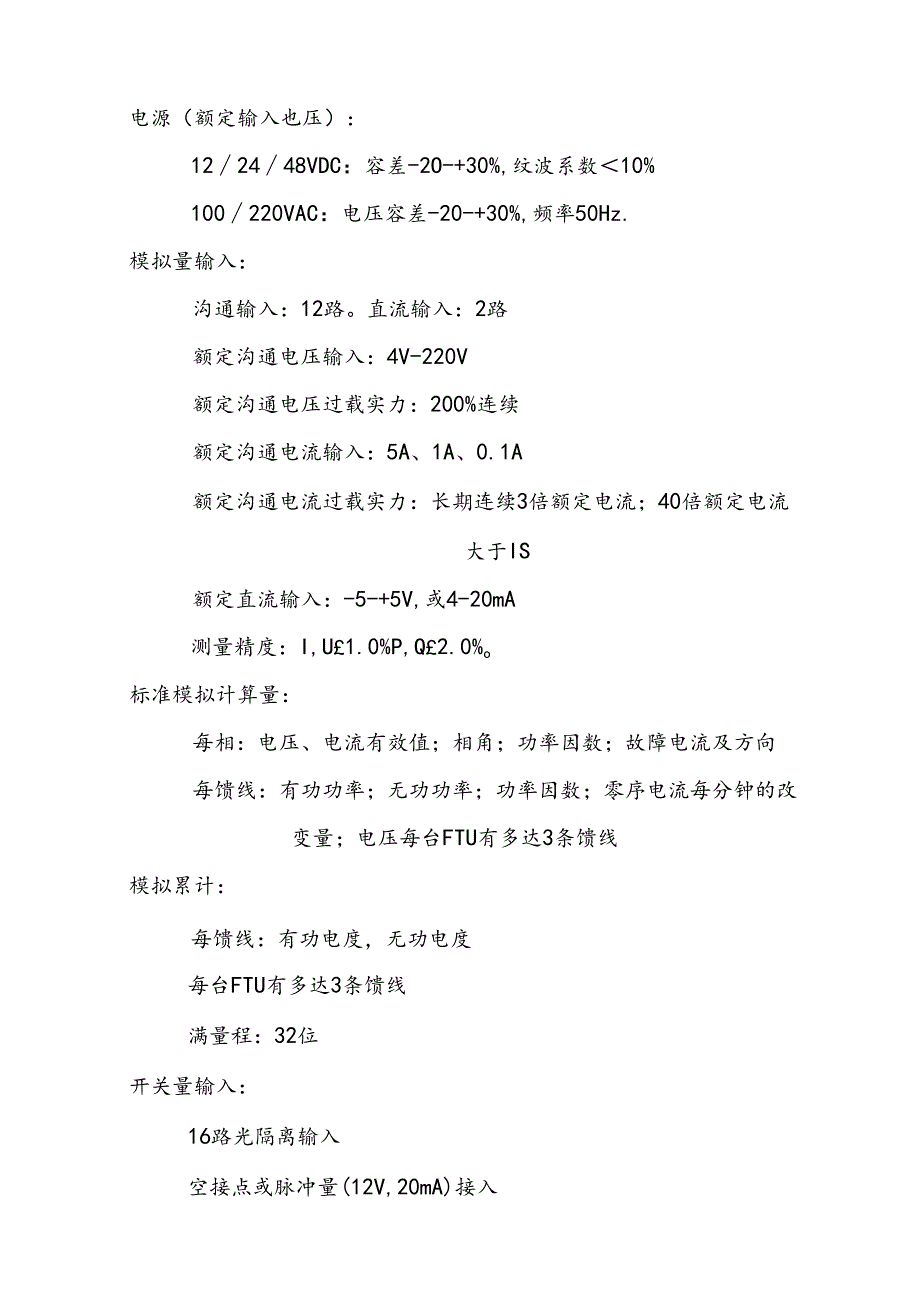

2、低。为了尽快的隔离故障并复原供电，在环网柜上干脆安装相关的设备，以实现双环网柜双电源的自动投切是较为志向的一种方法。目前市场上已有成型的质量牢靠的专用备用电源自动投切装置如南京南璃公司生产的自检和自复原功能；远方限制闭锁与手动操作功能；（ID远程通信功能；（12）电能量采集；（13）德机爱护；（故障录波。1）东方电子FTU主要技术参数电源（额定输入也压）：122448VDC：容差-2O-+30%,纹波系数10%100220VAC：电压容差-20-+30%,频率50Hz.模拟量输入：沟通输入：12路。直流输入：2路额定沟通电压输入：4V-220V额定沟通电压过载实力：200%连续额定沟通电流输入

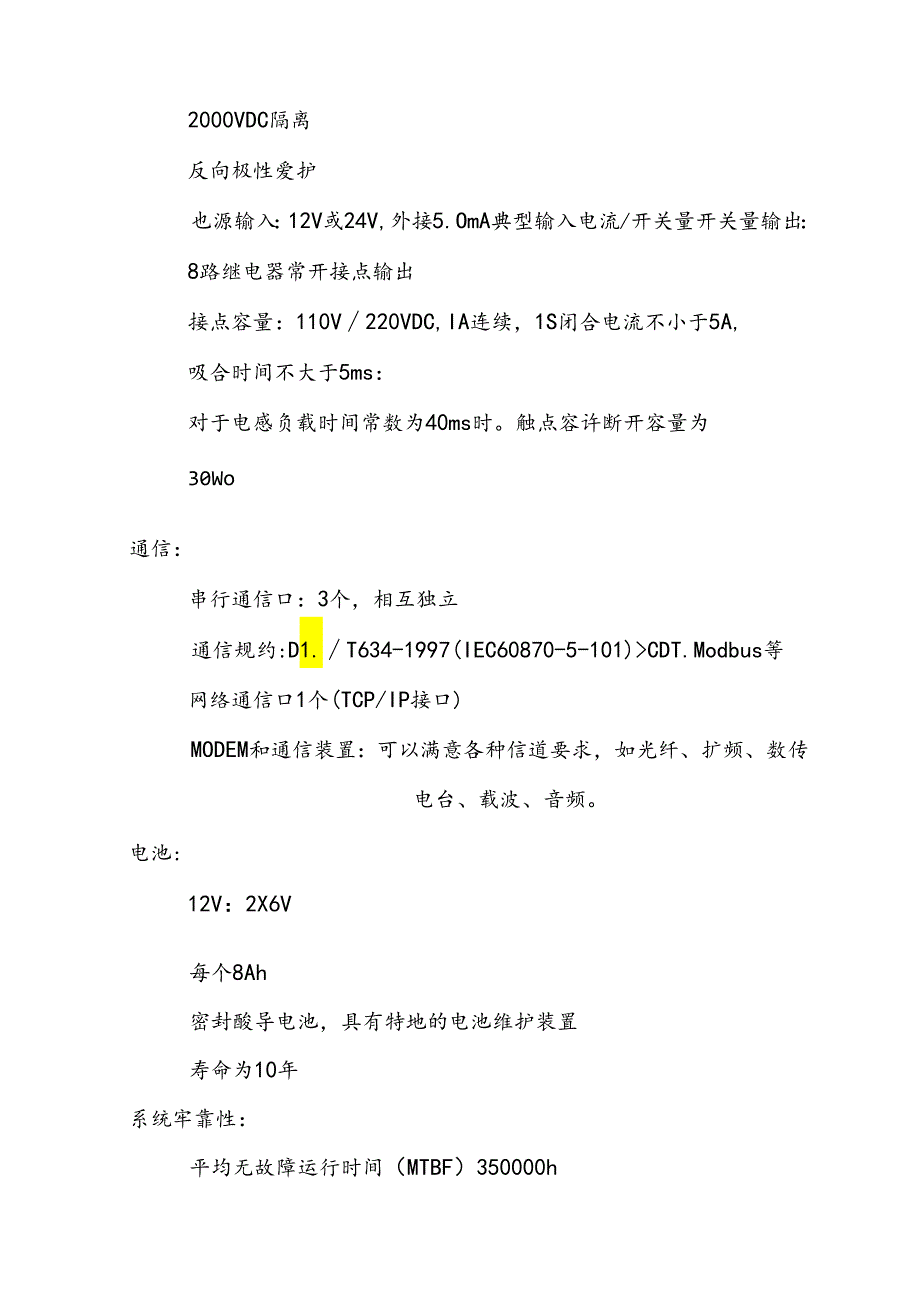

3、：5A、1A、0.1A额定沟通电流过载实力：长期连续3倍额定电流；40倍额定电流大于IS额定直流输入：-5-+5V,或4-20mA测量精度：I,U1.0%P,Q2.0%o标准模拟计算量：每相：电压、电流有效值；相角；功率因数；故障电流及方向每馈线：有功功率；无功功率；功率因数；零序电流每分钟的改变量；电压每台FTU有多达3条馈线模拟累计：每馈线：有功电度，无功电度每台FTU有多达3条馈线满量程：32位开关量输入：16路光隔离输入空接点或脉冲量(12V,20mA)接入2000VDC隔离反向极性爱护也源输入：12V或24V,外接5.OmA典型输入电流/开关量开关量输出：8路继电器常开接点输出接点容
4、量：110V220VDC,IA连续，1S闭合电流不小于5A,吸合时间不大于5ms：对于电感负载时间常数为40ms时。触点容许断开容量为30Wo通信：串行通信口：3个，相互独立通信规约:D1.T634-1997(IEC60870-5-101)CDT.Modbus等网络通信口1个(TCP/IP接口)MODEM和通信装置：可以满意各种信道要求，如光纤、扩频、数传电台、载波、音频。电池:12V：2X6V每个8Ah密封酸导电池，具有特地的电池维护装置寿命为10年系统牢靠性：平均无故障运行时间（MTBF）350000h环境条件：温度级：-40-85湿度：5100%（含凝聚）电磁兼容：符合IECloO0-4
5、（2、3、4、5、11、12）。2）东方FTU特点：、同一CPU可限制四路开关，并有多路遥测遥信接口。、目前FTU已经实现了对环网柜各回路开关的限制，遥测遥信功能，也就是说各自投所须要的各种参数，FTU已经完全采集到。3）韩式环网柜的特点：、本身具有24V不间断电源，容量为50VA,能够满意自身和FTU及光猫的工作要求。、进出线套管内配有电压传感器，电压传感器的输出容量可满意FTU采样要求，如图V1、V2为套管内置式电压传感器电压传感器的输出电压为0-4V.三、新方案的确立通过对现有设备的功能分析，我们确定要实现环网柜备用电源自动投切硬件上已不须要增加任何硬件设备。只要设法增加FTU的功能使其
6、满意满意环网柜备用电源自动投切的须要即可。我们依据动作需求编写了动作判据，依据我们的判据组织相关人员编写了新的FTU运行程序。仍以两路电源两路负载为例，如图（4）图/QF2-1zX-&QF,9II!v2动作判据如下:、QFl运行QF2备用方式QFl运行QFz备用方式：当FTU检测到QFl所控线路的电流降至设定值、电压降至设定值、备用线路电压在合格范围内并且QFl开关在合间状态、QF2在分间状态时备自投程序启动经整定延时后发出跳闸指令断开QFl开关，使故障电源脱离环网柜。当系统确认QFl开关确已断开后下达QFz合间吩咐，实现备用电源自动投切。、QF2运行QFI备用方式QFz运行QF,备用方式：当
7、FTU检测到QF2所控线路的电流降至设定值、电压降至设定值、备用线路电压在合格范围内并且QFz开关在合闸状态、QFl在分间状态时备自投程序启动经整定延时后发出跳闸指令断开QF?开关，使故障电源脱离环网柜。当系统确认QF?开关确已断开后下达QFl合闸吩咐，实现备用电源自动投切。程序优点：(1)假如备用电源不正常程序不启动。(2)故障电源的开关没有断开，备用电源开关不合闻。(3)手动操作开关备自投程序不起动。(4)定值由系统维护口输入。(5)程序的投入与解除由压板限制。四、模拟试聆依照动作判据我们组织人员编写了运行程序并进行了安装。在试脸场我们将FTU与环网柜进行了相关连接。环网柜的两路WkV电源
8、分别由两台IOkV配电变压器供应。(IokV配变低压侧接低压40OV电源并由空气开关限制，高压侧接环网柜电源端)如图1.*lBG4W-0C试验接线单相图试验步骤及结果：1、 投上备自投压板，2、 合上QFh开关，断开QFz开关。合上片、k,开关满意环网柜两路电源供电的要求。3、断开K吏一路电源失电。试脸现象：k开关断开后经设定延时后QFh开关跳闸,紧接着QF2开关合间。电源切换胜利。4、合上Kl开关、断开k2开关使二路电源失电。试验现象：k2开关断开后经设定延时后QF?、开关跳闸，紧接着QFl开关合同。电源切换胜利。5、合上kz开关，手动断开QFl开关。QFz.开关不动作。6、QF2.开关合间
9、位置、QFl开关在分闸位置。手动拉开QFz.开关，QFl开关不动作。7、同时合上（、k2开关，QFl开关在分间位第QF2.开关在合闸位置。手动合上QFl开关，QF2不动作。8、同时合上玲、k2开关，QFz开关在分间位置QFh开关在合闸位置。手动合上QF2开关，QE不动作。9、同时合上（、k2开关而后同时断开（、k2开关。，均不动作。10、同时合上心、k2开关，QB、QF?开关。拉开电QF1,QF?开关均不动作。合上Kl开关，拉开k2开关QR、QF2开关均不动作。11、解除备自投压板。重复进行以上操作任何开关没有出线误动现象。通过各种状况的模拟测试装置均能正常动作，符合环网柜备自投的技术要求。F
10、TU与环网柜电源备自投技术探讨取得胜利。结束语：FTU与环网柜电源备自投是配电自动化应用科技领域的志向方案。通过对FTU的功能扩展，充分利用环网柜现有资源使其具有故障自动诊断、自动隔离，和自动供电复原实力。当环网柜的任何一路电源发生故障时，FTU备用电源系统便能自动推断故障电源并刚好断开故障电源，同时使正常的备用电源自动复原送电,该方案有以下特点：1、免去为专用备自投装置而配矍的电压互感器、工作电源等设备，减小了故障点降低了环网柜的故障率。2、省略了信息的上传和主站的分析推断及指令下达等众多中间环节，提高了动作的牢靠性，缩短了故障停电时间。3、整个电源自动转换工作由FTU完成，减轻了主站的工作量和信息量，使远动主站工作更为牢靠。4、限制采样回路及一次结线不需作任何调整，减小了安装的工作量。该方案填补了省内空白，在技术和性能上达到了国内领先水平，替代了国内外其他限制模式，为公司节约了大量资金。该方案在城市配网自动化系统的推广与应用，具有艮好的经济效益和社会效益。
