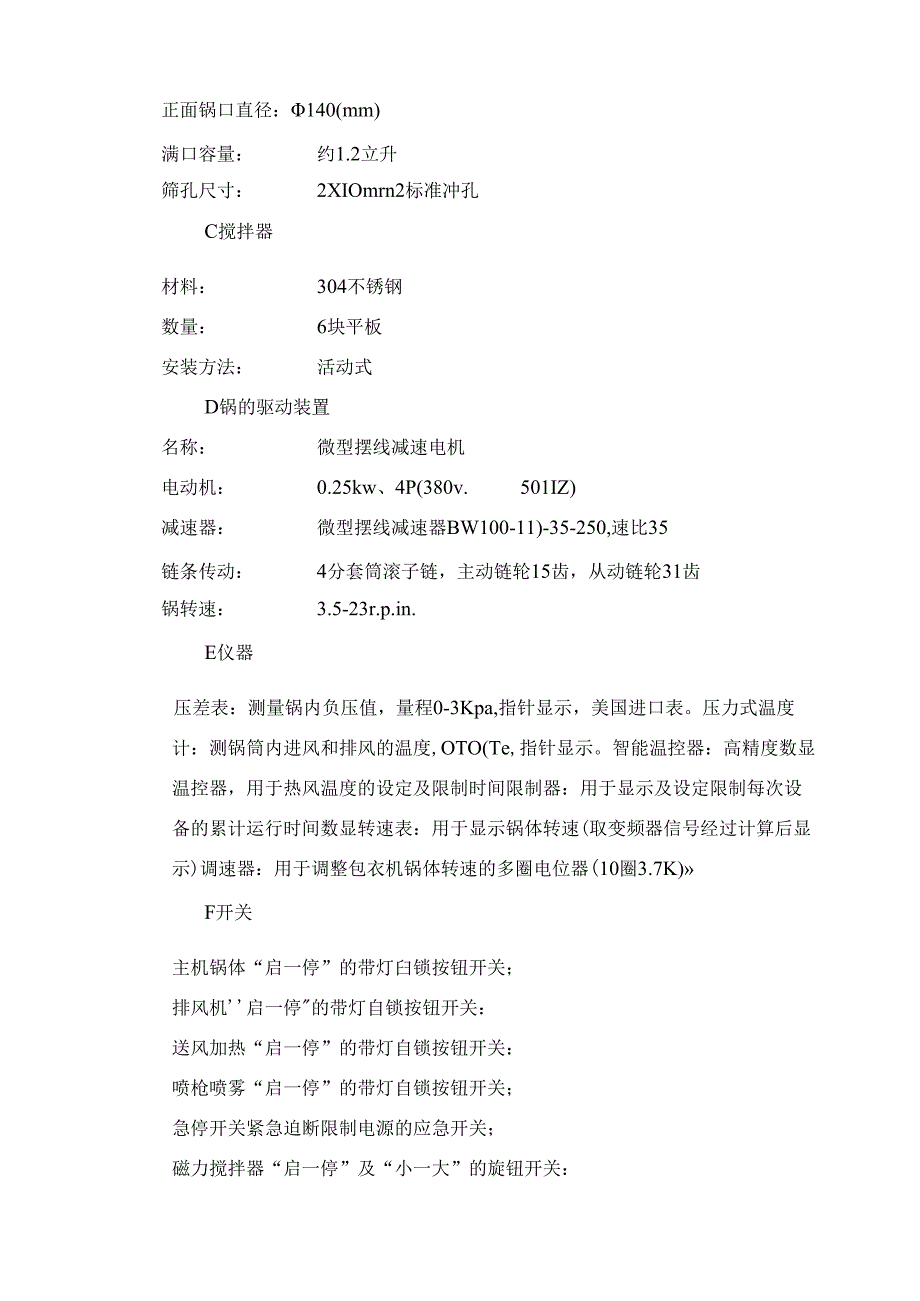

1、正面锅口直径：140(mm)满口容量：约1.2立升筛孔尺寸：2XIOmrn2标准冲孔C搅拌器材料：304不锈钢数量：6块平板安装方法：活动式D锅的驱动装置名称：微型摆线减速电机电动机：0.25kw、4P(380v.501IZ)减速器：微型摆线减速器BW100-11)-35-250,速比35链条传动：4分套筒滚子链，主动链轮15齿，从动链轮31齿锅转速：3.5-23r.p.in.E仪器压差表：测量锅内负压值，量程0-3Kpa,指针显示，美国进口表。压力式温度计：测锅筒内进风和排风的温度,OTO(Te,指针显示。智能温控器：高精度数显温控器，用于热风温度的设定及限制时间限制器：用于显示及设定限制每

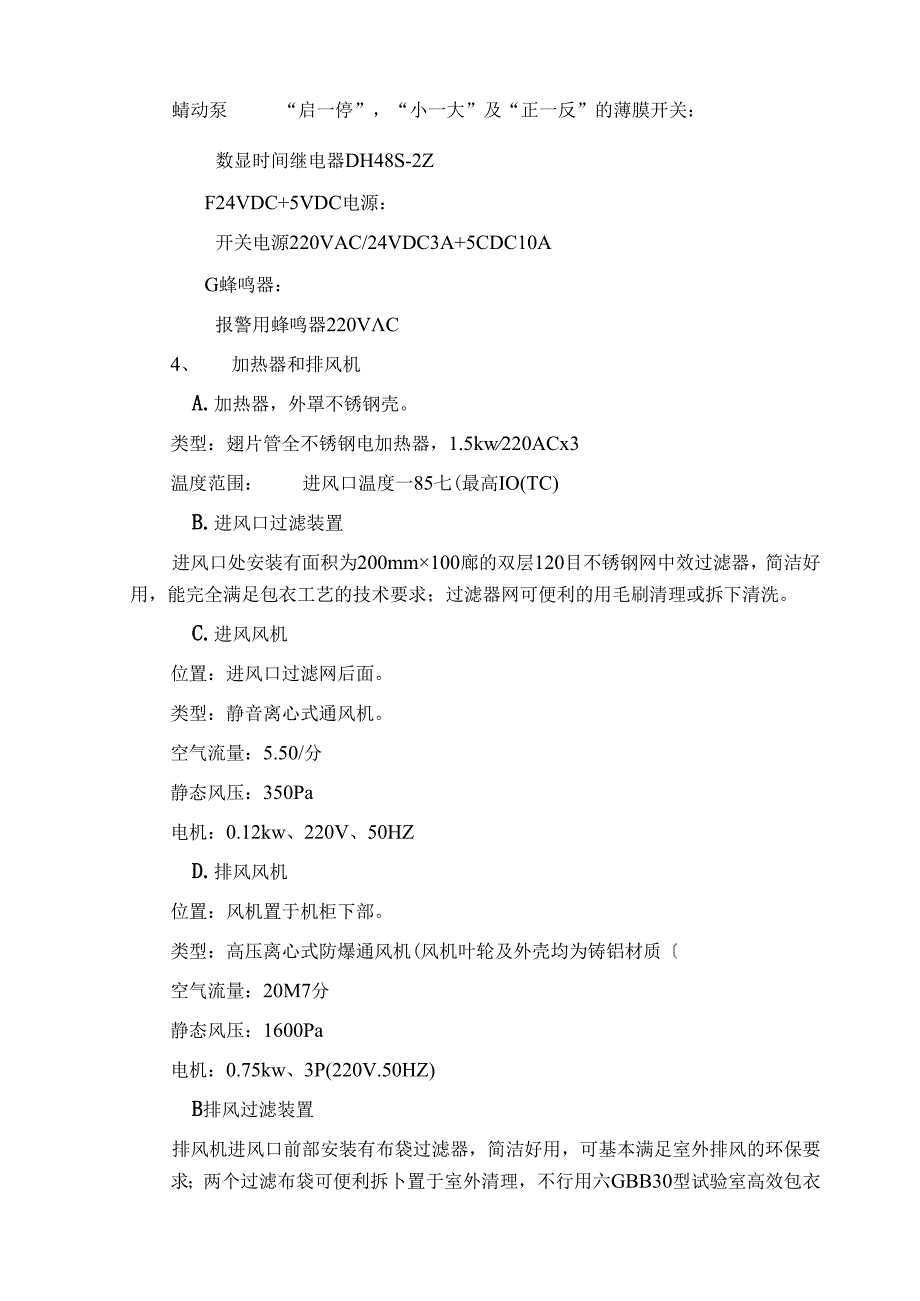

2、次设备的累计运行时间数显转速表：用于显示锅体转速(取变频器信号经过计算后显示)调速器：用于调整包衣机锅体转速的多圈电位器(10圈3.7K)F开关主机锅体“启一停”的带灯臼锁按钮开关；排风机启一停的带灯自锁按钮开关：送风加热“启一停”的带灯自锁按钮开关：喷枪喷雾“启一停”的带灯自锁按钮开关；急停开关紧急迫断限制电源的应急开关；磁力搅拌器“启一停”及“小一大”的旋钮开关：蜻动泵“启一停”，“小一大”及“正一反”的薄膜开关：数显时间继电器DH48S-2ZF24VDC+5VDC电源：开关电源220VAC/24VDC3A+5CDC10AG蜂鸣器：报警用蜂鸣器220VC4、加热器和排风机A.加热器，外罩不
3、锈钢壳。类型：翅片管全不锈钢电加热器，1.5kw220ACx3温度范围：进风口温度一85七(最高IO(TC)B.进风口过滤装置进风口处安装有面积为200mm100廊的双层120目不锈钢网中效过滤器，简洁好用，能完全满足包衣工艺的技术要求；过滤器网可便利的用毛刷清理或拆下清洗。C.进风风机位置：进风口过滤网后面。类型：静音离心式通风机。空气流量：5.50/分静态风压：350Pa电机：0.12kw、220V、50HZD.排风风机位置：风机置于机柜下部。类型：高压离心式防爆通风机(风机叶轮及外壳均为铸铝材质空气流量：20M7分静态风压：1600Pa电机：0.75kw、3P(220V.50HZ)B排风

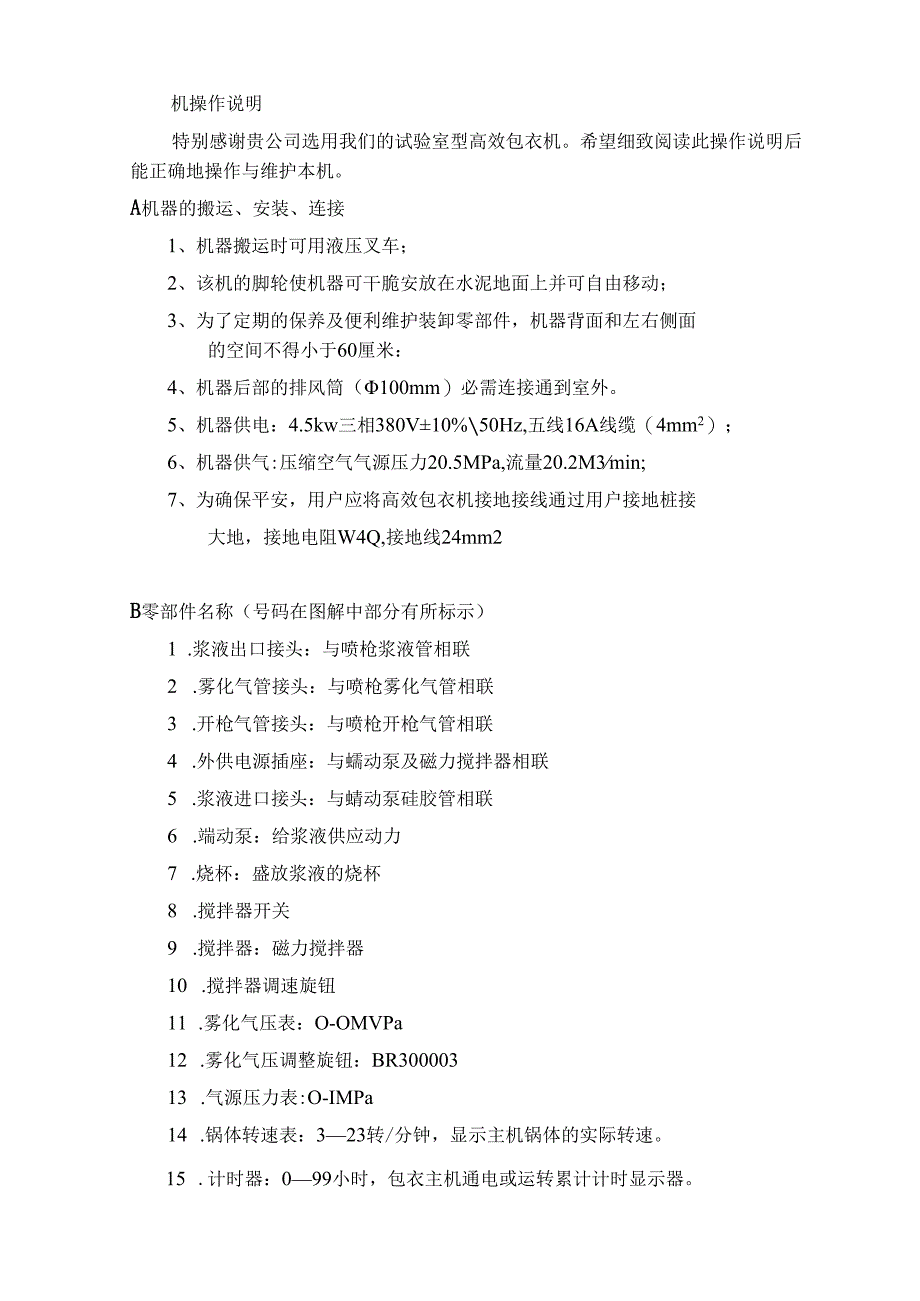

4、过滤装置排风机进风口前部安装有布袋过滤器，简洁好用，可基本满足室外排风的环保要求；两个过滤布袋可便利拆卜置于室外清理，不行用六GBB30型试验室高效包衣机操作说明特别感谢贵公司选用我们的试验室型高效包衣机。希望细致阅读此操作说明后能正确地操作与维护本机。A机器的搬运、安装、连接1、机器搬运时可用液压叉车；2、该机的脚轮使机器可干脆安放在水泥地面上并可自由移动；3、为了定期的保养及便利维护装卸零部件，机器背面和左右侧面的空间不得小于60厘米：4、机器后部的排风筒（100mm）必需连接通到室外。5、机器供电：4.5kw三相380V10%50Hz,五线16A线缆（4mm2）；6、机器供气:压缩空气气
5、源压力20.5MPa,流量20.2M3min;7、为确保平安，用户应将高效包衣机接地接线通过用户接地桩接大地，接地电阻W4Q,接地线24mm2B零部件名称（号码在图解中部分有所标示）1 .浆液出口接头：与喷枪浆液管相联2 .雾化气管接头：与喷枪雾化气管相联3 .开枪气管接头：与喷枪开枪气管相联4 .外供电源插座：与蠕动泵及磁力搅拌器相联5 .浆液进口接头：与蜻动泵硅胶管相联6 .端动泵：给浆液供应动力7 .烧杯：盛放浆液的烧杯8 .搅拌器开关9 .搅拌器：磁力搅拌器10 .搅拌器调速旋钮11 .雾化气压表：O-OMVPa12 .雾化气压调整旋钮：BR30000313 .气源压力表:O-IMPa
6、14 .锅体转速表：323转/分钟，显示主机锅体的实际转速。15 .计时器：099小时，包衣主机通电或运转累计计时显示器。可预先设定包衣主机通电或运转时间，到设定时间包衣主机即断电停运；可在断电状态下更改设定计时器工作时间。16 .智能温控器：智能限制锅内温度。17 .锅速调整旋钮：电位器旋钮，调整主机锅体的转速。18 .急停开关：按下此开关主机限制断电。此开关需旋转豆位。19 .喷枪开关：带灯自锁开关，按下此开关喷枪即起先工作。关停喷枪时需再次按下此开关。20 .加热开关：带灯自锁开关，按下此开关送风机加热器即起先工作。关停热风加热器时需再次按下此开关。21 .排风开关：带灯自锁开关，按下此
7、开关排风机/送风机即起先工作。关停和送风机时需再次按下此开关。22 .主机限制开关：带灯自锁开关，按下此开关锅体起先转动。关停锅体时需再次按下此开关。23 .锅门：有机玻璃锅门24 .喷枪支架：1套，调整喷枪在锅体内的位置及喷射姿态。25 .自动薄膜喷枪：B18MSG-A1.1.O型,美国产专用自动薄膜喷枪。26 .溢料挡板：防止药片在包衣过程中因体积增大而从锅口溢出。27 .除尘箱：内装2个滤尘布袋。28 .锅内负压衣：0-3Kpa压差表，显示锅内负压值。29 .排风温度表：0100C压力式温度表此点通过安置在排风管道中的压力传感器显示排风的温度。30 .送风温度表：O-IO(TC压力式温度
8、表此表通过安置在供风管道中的压力传感器显示供风的温度。31 .气源接口：310软管插接口，干净压缩空气供气接口。该接口在机柜左侧内，安装气管时需打开机柜左内。32 .污水排放口：*20软管，用于机内接水槽的污水排放。该软管口在机柜前下部，污水可干脆排放于地面；若需将污水排放于容器内，可打开左侧机柜门拉出软管即可。B清洗用水的排出空锅载水旋转、清洗包衣锅；然后打开六个风道清理盖板，清洗风道，并把废水排到水槽内；通过软管干脆把废水排到地下。（清洗完毕后需急时安装好六个风道盖板）一一假如地板无地漏，建议运用容器桶来收集清洗废水。C包衣锅的清洗方法一一把温水倒入锅中，用刷子清洗。一一包衣完毕后，用事先
9、打算好的加有少许片碱（氢氧化钠）的稀释溶液清洗。一一必要时可将包衣锅的前部机壳拆掉、将包衣锅前半部分拆开清洗。（安装时需对定位）留意事项A刷洗锅壁时，锅体应当是静止的，以保证操作者平安。A清洗过程中必需关停高压排风机。否则，清洗水将从排风管道中被带到除尘器及排气扇处，造成设备或零部件损坏。清洗用水必需保持在60以下，假如用太热的水，位于包衣锅后部的圆盘风阀（尼龙制成）就会变形损坏。D.包衣前的打算1、空气压缩机及其附件一一空压机关闭排水阀。一一给空压机的后冷却器供冷水。一一检查空压机的油表油量。最好是无油空压机。2、端动泵及磁力搅拌器等附件一一蠕动泵及磁力搅拌器接好电源线缆。-包衣浆液装入10
10、0Oml烧杯内。一一液管（16号硅胶管约IM长）夹入蠕动泵泵头内；液管一端插入烧杯内，另一端套入机壳右下部不锈钢液管头并用尼龙扎带扎紧。3、主机及其附件、-自动薄膜喷枪安装完毕后，喷枪的喷嘴应向左下方倾斜30；将喷枪的喷雾气管和开枪气管与对应的气管头联接好。一一打开主机压缩空气供气阀。4、进风口滤网及除尘器等附件一一检查除尘器内的2个滤袋是否完好且悬挂正确。一一检查进风口过滤网是否完好、干净。5、主机的电控箱及其附件将电源开关及在电控箱内的每个小型断路器开关都闭合。一一启动操作的依次如下：空压机一磁力搅拌器-热风加热一，排风机主机一一一空压机启动以后，主机前面限制板上的气源压力表要显示出确保质
11、量的压缩空气压力，一般为0.5MPa-0.6MPa1,若气压低于0.45MPa,喷枪将无法打开工作。位于主机限制面板上的雾化压力表正确显示值为0.15Mpa,否则应调整雾化压力调整旋钮，使雾化空气的压力值稳定在0.15MPa左右。一一自动薄膜喷枪运用吹扁空气量的调整：启动喷枪开关，在喷枪上将吹扁气节流阀旋开一周。以上所述条件检查完毕后，起先包衣操作E.高效薄膜包衣操作：一一锅内的药片片芯须在静止或低速状态，经过约10分钟时间的预热。送风温度限制在80左右，排风温度限制在40左右一一打开位于主机前面板上的喷枪开关和蠕动泵开关，起先包衣操作。一一包衣过程，前期是“高温”、“低速”、“大流量”；中期
12、是“中温”、“中速”、“中流量”；后期是“低温”、“高速”、“小流量一一在操作过程中，主机前面的有机玻璃锅门要始终关闭上，否则锅内的药片片芯温度降低，将出现药片粘连现象。一一包衣完毕后，先关蠕动泵、再关喷枪；打开锅门、关闭热风加热；待排风温度基本接近室温时关停包衣锅，手工出片。般状况下的薄膜包衣，如肠溶薄膜包衣需1一2小时时间完成。F高效薄膜包衣的一般故障及其解除措施（1）供风温度低：一一加热器中的翅片式电加热管表面有污垢，需清洗其表面。一一供风压力式温度计损坏，需更换。一一翅片式电加热管损坏，需更换。一一热风温控器或温度探头损坏，需更换。一一锅底筛孔堵塞，需清理。（2）主机锅内无负压：一一除
13、尘器内的滤袋通风不畅，需清理。一一排风机的叶轮有异物，需清理。一一相关的压差仪表损坏，需更换。（3）其它原器件损坏，需更换。操作时要特殊留意以下几条1 .包衣前，干净压缩空气必需供应到包衣主机内。2 .包衣过程中当压差表值W05KPa时，必需刚好清洁或更换除尘滤袋，以免因排风不畅产生平安隐患造成平安事故3 .拆装固定锅门及喷枪时，必需关停主机。4 .当包衣机在清洗时，排风风机不能开动，以免清洗水进入排风机及除尘箱内。5 .运用设备时喷枪枪帽必需每天清洗干净（留意爱护枪针）：进风口滤网必需每天用毛刷清洁，保持滤网通畅。6,清洗水的温度要在60以下。西安润天制药机械有限公司地址：西安市未央区贺家村
14、446号邮编：710086电话：029-84236220GBB-30型试验室用高效包衣机电器清单序号图号名称型号数量生产厂家1P变频器VFD007M43A1合资企业上海台达公司2Dl三相异步电动机Y80S-2.0.75kw1上海应达风机厂3D2三相异步电动机YW632-4、。.25kw1上海南方皎速机厂4rpm转速数显表ZF-51351上海燕赵电子科技有限公司5ZW智能温控器DTB4848R01合资企业上海台达公司6SJ时间维电器DH48S-2Z1欣灵电器股份有限公司7DC开关电源220VAC/5VDC1台湾明玮公司8FB断路器3P、25A1正泰集团淅江西欧电器疗附公司9FBl断路器3P、15A1正泰集团浙江西欧电器力限公司10FB2断路器3P、51正泰集团浙江西欧电器有限公司11FB3、FM断路器2P、52正泰集团淅江西欧电器彳i限公司12T1,T23.T4白锁带灯按钮开关1.A394上海二工电器厂13JT急停开关1.AY371上海远大电JIS有限公司14MCI,MC2沟通接触器CJX2-12102正泰集团浙江西欧电器有限公司15HC3、MC4沟通接触器1.Y2NJ10220VC2上海OMRON公司16Rl.R2,
