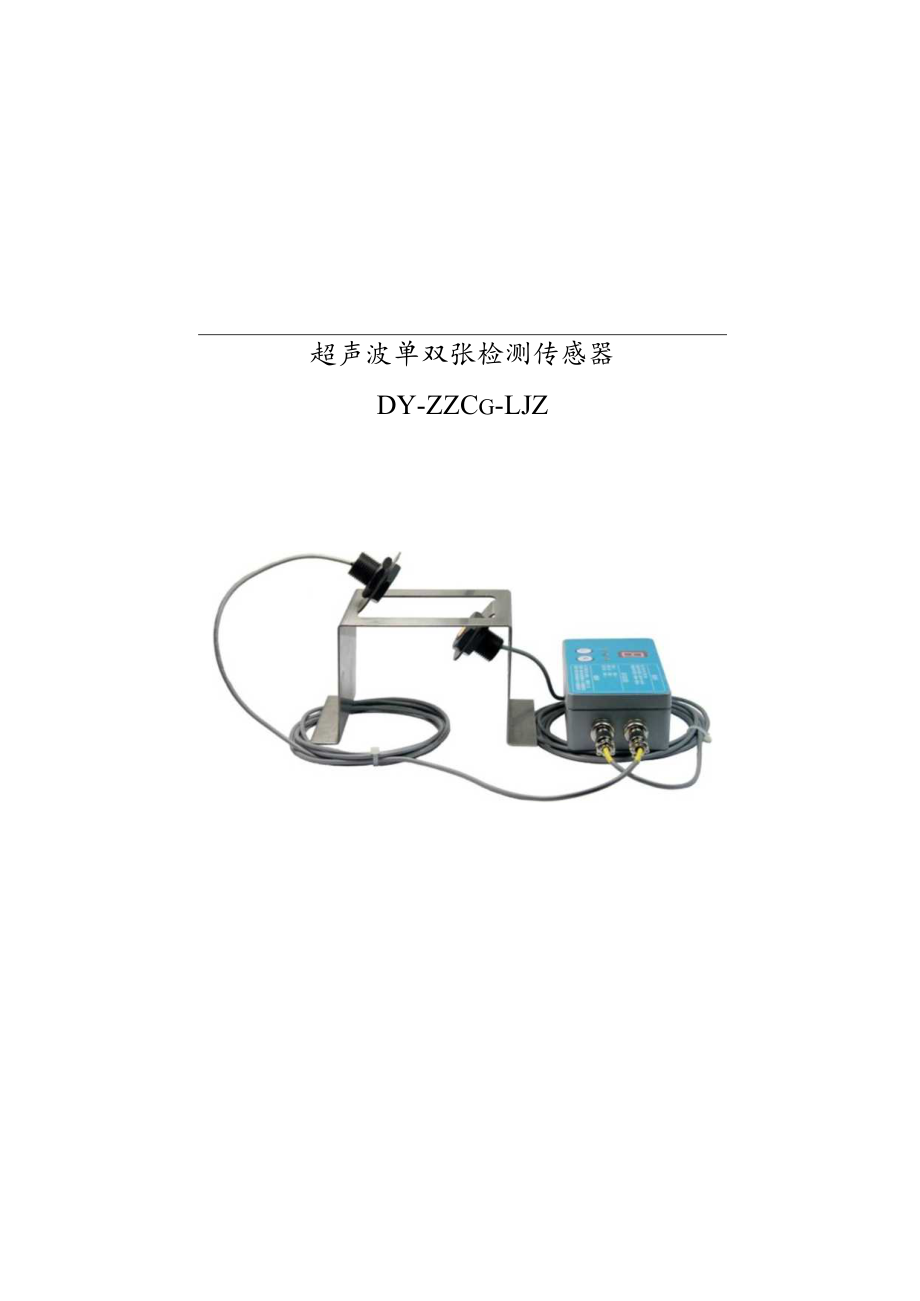

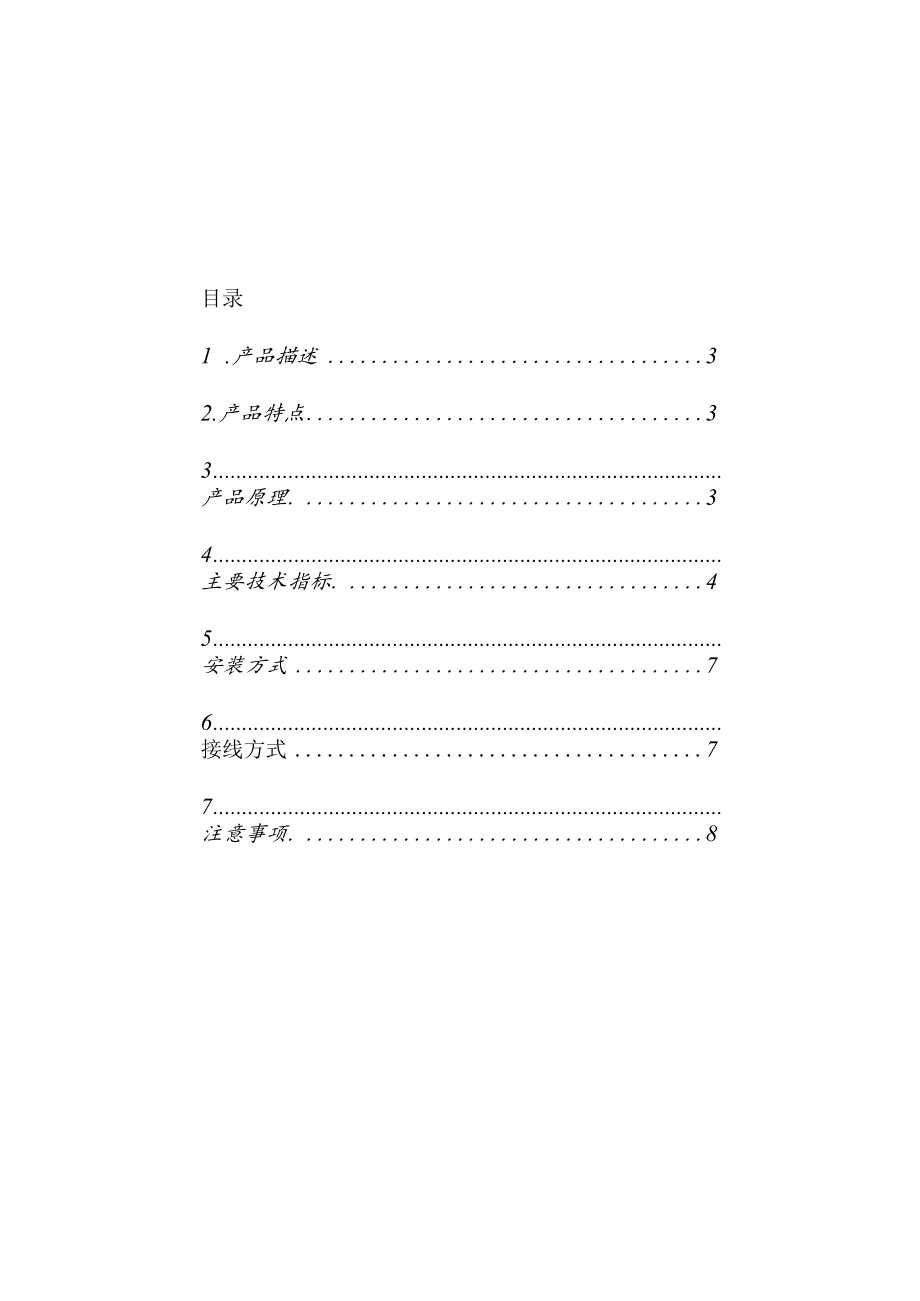

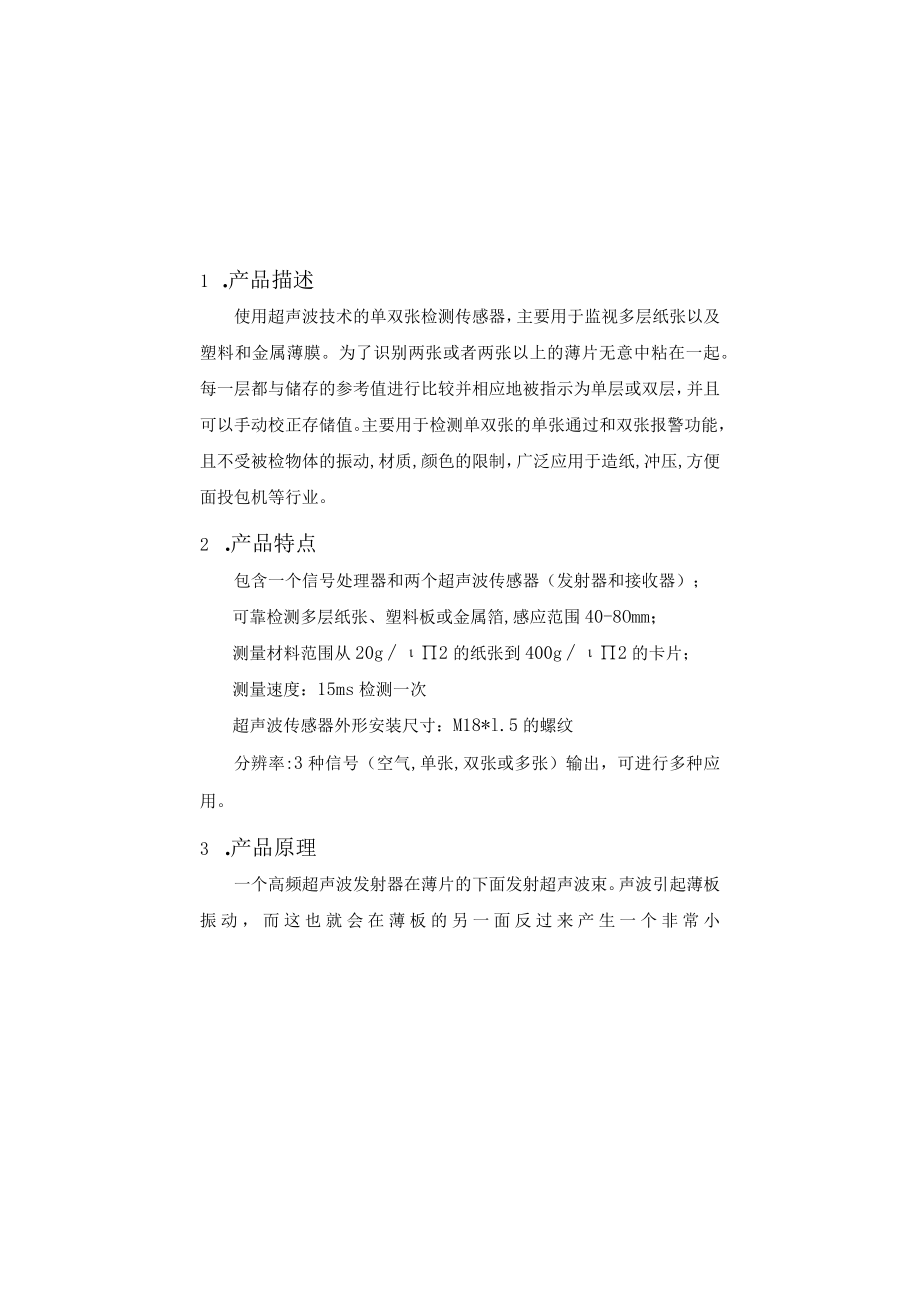

1、超声波单双张检测传感器DY-ZZCg-LJZ目录1 .产品描述32 .产品特点33 .产品原理.34 .主要技术指标.45 .安装方式76 .接线方式77 .注意事项.81 .产品描述使用超声波技术的单双张检测传感器，主要用于监视多层纸张以及塑料和金属薄膜。为了识别两张或者两张以上的薄片无意中粘在一起。每一层都与储存的参考值进行比较并相应地被指示为单层或双层，并且可以手动校正存储值。主要用于检测单双张的单张通过和双张报警功能，且不受被检物体的振动,材质,颜色的限制，广泛应用于造纸,冲压,方便面投包机等行业。2 .产品特点包含一个信号处理器和两个超声波传感器（发射器和接收器）；可靠检测多层纸张、
2、塑料板或金属箔,感应范围40-8Omm；测量材料范围从20g2的纸张到400g2的卡片；测量速度：15ms检测一次超声波传感器外形安装尺寸：M18*l.5的螺纹分辨率:3种信号（空气,单张,双张或多张）输出，可进行多种应用。3 .产品原理一个高频超声波发射器在薄片的下面发射超声波束。声波引起薄板振动，而这也就会在薄板的另一面反过来产生一个非常小的声波。这个小声波被超声波接收器接收。如果是两张，一张在另一张上面，信号变的更加微弱，以至于基本不能到达接收器。4 .主要技术指标供电电压：工作温度：DC24V15%探头-2070仪表-2060存储温度：工作区域：-4080ZOgAr2的纸张到400g2
3、的卡片IOOg/f的纸张到IOoOgf的单层纸板LED显示：显示纸张状态0、1、2外壳材料：金属传感器：塑料（防腐介质请选用特规材料）DY-ZZCG-2PN-5VLJZ型：模拟显示：缺纸：PNP输出低电平0V,NPN输出高电平5V；绿灯亮单张：输出PNP信号,常开（PNP输出为高电平5V,NPN输出为高电平5V）；黄灯亮两张或者多张：输出NPN信号，常开（NPN输出为低电平0V,PNP输出为低电平OV）；红灯亮DYZZCG-2PN-24VLJZ型:模拟显示：缺纸：PNP输出低电平0V,NPN输出高电平24V；绿灯亮单张：输出PNP信号,常开（PNP输出为高电平24V,NPN输出为高电平24V）
4、；黄灯亮两张或者多张：输出NPN信号，常开（NPN输出为低电平0V,PNP输出为低电平OV）；红灯亮DY-ZZCG-RLJZ型:模拟显示：缺纸：继电器1常开，继电器2常开单张：继电器1闭合，继电器2常开两张或者多张：继电器1常开，继电器2闭合DY-ZZCG-2PN-5V型:DYZZCG-2PN-24V型:DY-ZZCG-R型:类型尺寸（长宽高）：mm重量：g单双张检测传感器110*64*38295g包装后230*120*180625g5 .安装方式超声波技术的单双张检测传感器可以垂直于纸张安装，在检测普通纸张和薄膜时，纸张的摆动不会影响系统的功能。对于薄金属片和更厚的塑料胶片（例如：信用卡），
5、建议系统倾斜270安装检测。对于特殊类型较厚纸张，系统应倾斜2730安装。6 .接线方式DY-ZZCG-2PN-5VLJZ型：白色：PNP+黄色：PNP-绿色：NPN+黄色：NPN-红色：24VDC+黑色：24VDC-DY-ZZCG-2PN-24VLJZ型:白色：PNP+绿色：NPN+黄色：PNP-黄色：NPN-红色：24VDC+黑色：24VDC-DY-ZZCG-RLJZ型：继电器1：蓝色白色继电器2：绿色黄色红色：24VDC+黑色：24VDC-7 .注意事项A.黄线可靠接地！8 .发射器和接收器之间的距离为40mm80mmo安装的时候精确的轴对准（1。）非常重要。如果发射器和接收器的轴没有对
6、准，则工作性能会降低。C.建议安装距离：6Omm（10mm）。D.建议安装角度:27looE.DY-ZZCG-2PN-5V型：DY-ZZCG-2PN-24V型：确保上电前信号输出线（白、绿、黄）不短路。F.校准：当出现纸张误测，如单张纸误测双张纸或双张纸误测为单张纸的时候，进行以下操作DY-ZZCG-2PN-5VLJZ型：DY-ZZCG-2PN-24VLJZ型：1、把一张纸放入两个探头之间，按右边的按键，待三个信号灯闪烁后，放开右边按键；2、把两张纸放入两个探头之间，按左边按键，待三个信号灯闪烁后，放开左边按键；DY-ZZCG-RLJZ型：1、把一张纸放入两个探头之间，按右键，待数码管闪烁数字“1”后，放开右边按键；2、把两张纸放入两个探头之间，按左键，待数码管闪烁数字“2”后，放开左边按键；G.复位:DYZZCG-2PN-5VLJZ型：DY-ZZCG-2PN-24VLJZ型:如果产品出现异常状态，可尝试两个按键同时按下，待三个信号灯闪烁后，同时放开两个按键，即进行了产品复位。DY-ZZCG-RLJZ型：如果产品出现异常状态，可尝试两个按键同时按下，待数码管闪烁数字“0”后，同时放开两个按键，即进行了产品复位。H.工作区域内没有明显的风流动.
