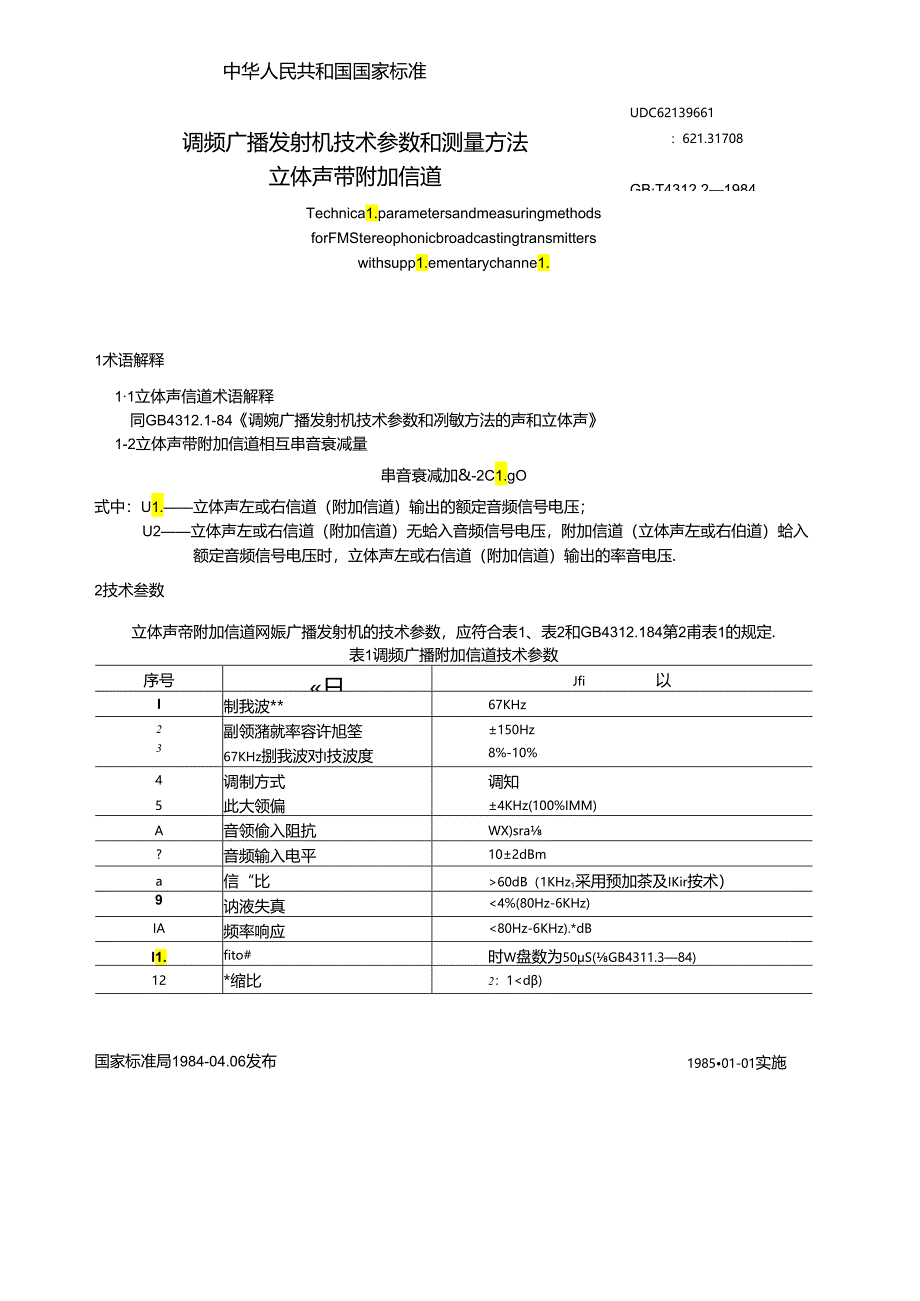

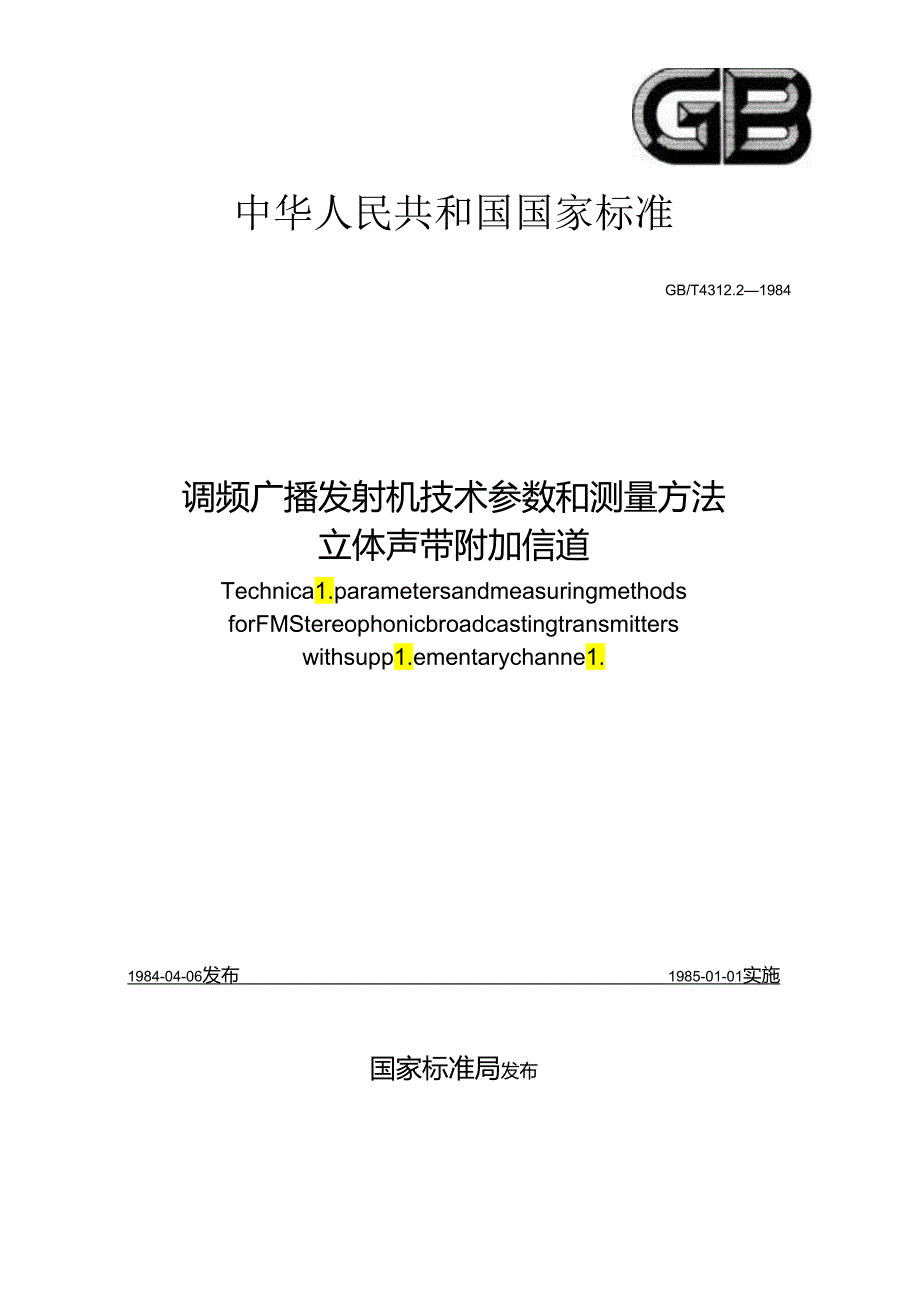

1、中华人民共和国国家标准GB/T4312.21984调频广播发射机技术参数和测量方法立体声带附加信道Technica1.parametersandmeasuringmethodsforFMStereophonicbroadcastingtransmitterswithsupp1.ementarychanne1.1984-04-06发布1985-01-01实施国家标准局发布UDC62139661:621.31708GBT4312.21984中华人民共和国国家标准调频广播发射机技术参数和测量方法立体声带附加信道Technica1.parametersandmeasuringmethodsforFMS

2、tereophonicbroadcastingtransmitterswithsupp1.ementarychanne1.1术语解释11立体声信道术语解释同GB4312.1-84调婉广播发射机技术参数和冽敏方法的声和立体声1-2立体声带附加信道相互串音衰减量串音衰减加&-2C1.gO式中:U1.立体声左或右信道(附加信道)输出的额定音频信号电压;U2立体声左或右信道(附加信道)无蛤入音频信号电压,附加信道(立体声左或右伯道)蛤入额定音频信号电压时,立体声左或右信道(附加信道)输出的率音电压.2技术叁数立体声帝附加信道网娠广播发射机的技术参数,应符合表1、表2和GB4312.184第2甫表1的规

3、定.表1调频广播附加信道技术参数序号日Jfi以I制我波*67KHz2副领潴就率容许旭筌150Hz367KHz捌我波对I技波度8%-10%4调制方式调知5此大领偏4KHz(100%IMM)A音领偷入阻抗WX)sra?音频输入电平102dBma信“比60dB(1KHz1采用预加茶及IKir按术)9讷液失真4%(80Hz-6KHz)IA频率响应80Hz-6KHz).*dBI1.fito#时W盘数为50S(GB4311.384)12*缩比2:165dB(80Hz-KHz)2附加侑地M立体声右信道申陈我MtR65dB(80Hz-6KHz)3立.体声左信遒对弱加M道那A1.1.Mnt65dB(农用乐Ir技

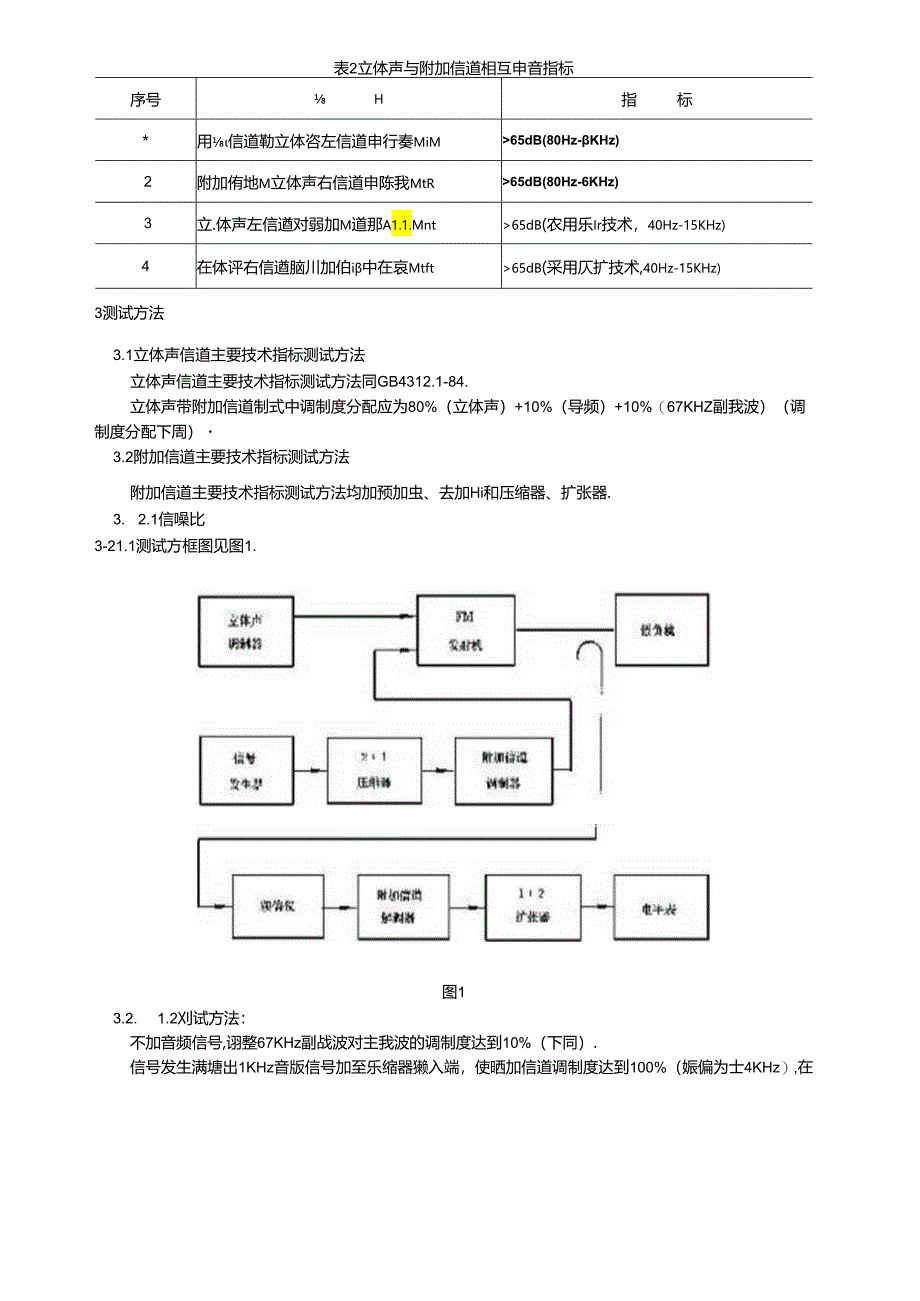

4、术,40Hz-15KHz)4在体评右信遒脑川加伯i中在哀Mtft65dB(采用仄扩技术,40Hz-15KHz)3测试方法3.1立体声信道主要技术指标测试方法立体声信道主要技术指标测试方法同GB4312.1-84.立体声带附加信道制式中调制度分配应为80%(立体声)+10%(导频)+10%(67KHZ副我波)(调制度分配下周)3.2附加信道主要技术指标测试方法附加信道主要技术指标测试方法均加预加虫、去加Hi和压缩器、扩张器.3. 2.1信噪比3-21.1测试方框图见图1.图13.2. 1.2刈试方法:不加音频信号,诩整67KHz副战波对主我波的调制度达到10%(下同).信号发生满塘出1KHz音版

5、信号加至乐缩器獭入端,使晒加信道调制度达到100%(娠偏为士4KHz),在扩张器输出端测出输出音频信号电平.然后去掉的加信道的调制信号,在扩张器:输出端测出噪音也平,两拧之差即为信噪比.3.2.2谐波失真3.22.1测试方框图见图2.图23.2.2.2测试方法:信号发生器输出0.08、0.2、0,4、1、2、3、5、6KHz音频信号加至压缩器输入湍使调制度达100%,在扩张器输出箍分别测出各版率的失真值(应分别测出立体声调制器不加音颇谓Q信号和加额定音短调制信号两种工作状态)3. 2.3频率响应3.23 1测试方框图见图13.24 3-2测试方法:a.信号发生湍输出1KHZ音版信号加至张缩器融

6、入端,使蠲制衣达到25%.在扩张涔输出端测出1KHZ宫顿信号伯作为茶准电平;b保持信号发生器输出音频信号电平不变,在扩张器输出却测出008、0.2.0.4.1、2、3、4、5、6KHz信号电平.做图频率响应曲践.3.2.4预加重3.24.1测试方框图见图13.2.4.2测试方法:a附加信道调制器加预加型,附加信道解调器不加去加重;b信号发生港输出6KHz音城信号加至压缩涔输入端,使谓制度达到100%,在扩张器输出端测出6KHz音频信号电平值;C-保持信号发生器输出音频信号电平不变,在犷张器输出端测出6、5、4、3、2、1、0.2、0.08KHZ相应音频信号电平.做出预加立曲戏.3.3立体声与附

7、加信道相互串音测试方法3-3.1附加信道对立体声左信道事音3-31.1测试方框图见图3.图333.1.2测试方法:a信号发生器7”输出IKHZ音班信号加至立体声同制器左信道(开关ki置于1.位置),使主、副信道对主战波的综合词制便为80%,保挣导版信号调制度为10%,67KHz副载波调制改为10%。在立体声解调器左信道(开关k2置于1.位汽)输出端测出音频信号的电压u1.,然后去护调制信号.b.f;发生器2ii.11.1.0.08.0.2、0.4.1、2、3、4、5、6KHz音频信号经压缩器加至附加信道调制涔,使调制度达到100%;C.在立体心左信道输出端测出附加信道对立体声左信道的申音电压u

8、2;d申音衰减刑(dB)20:33.2附加信道对立体声右信士%音33.2.1测试方框图见图3。3-3.2.2测试方法;将开关K1.、K2置于R位置,其它同3.3,1,2冽试方法.3.3.3立体声左信道对附加信道国音3.3.31测试方框图见图3.3.3.32测试方法:a.信号发生器=辎出1KHZ音版信号经H浙器加至附加信道调制做使调制度达到100%,在扩张涔怆出附刈出音猱信号电压U1.,然后去掉调制信号;b信号发生器1输出。04、0.1.0.4,1.3,5、7、10、12、15KHZ音频信号加至立体出调制器左信道(开关K.汽F1.位汽)使对主软波的调制度达到80%.V频调制度为10%,67KHZ

9、副致波网制度10%;C.在扩张器输出端测出立体声左信道各频率对附加信道申音电压U2;d.串音我减量(dB)=20ig43.3.4立体声右信道对附加信道串音3- 3.4.1测试方框图见图3.33.4.2测试方法:将开关Kt置于R位置,其它同3.3.3.2测试方法.3.4使用仪翳要求a4.1立体声信道同GB4312184中32条。3.4.2附第信道附加信道解调器要求:a.副载波频率:67KHz50Hz:b.输入阻抗士2k;C.珀入电平03V;d.失真40.4%;e.信蟆比70dB;f.输出电平+10dB(600C平衡)5V(IOkQ不平衡);g去加Hi:50US1.5PS;h.物偕:4KHz.6KHz:1 .频率响应:10.3dB.附加说明:本标准由中华人民共和国广播电视部提出.本标准由黑龙江省广播科学研究所起草.本标准主要起草人高广良、王树德.
