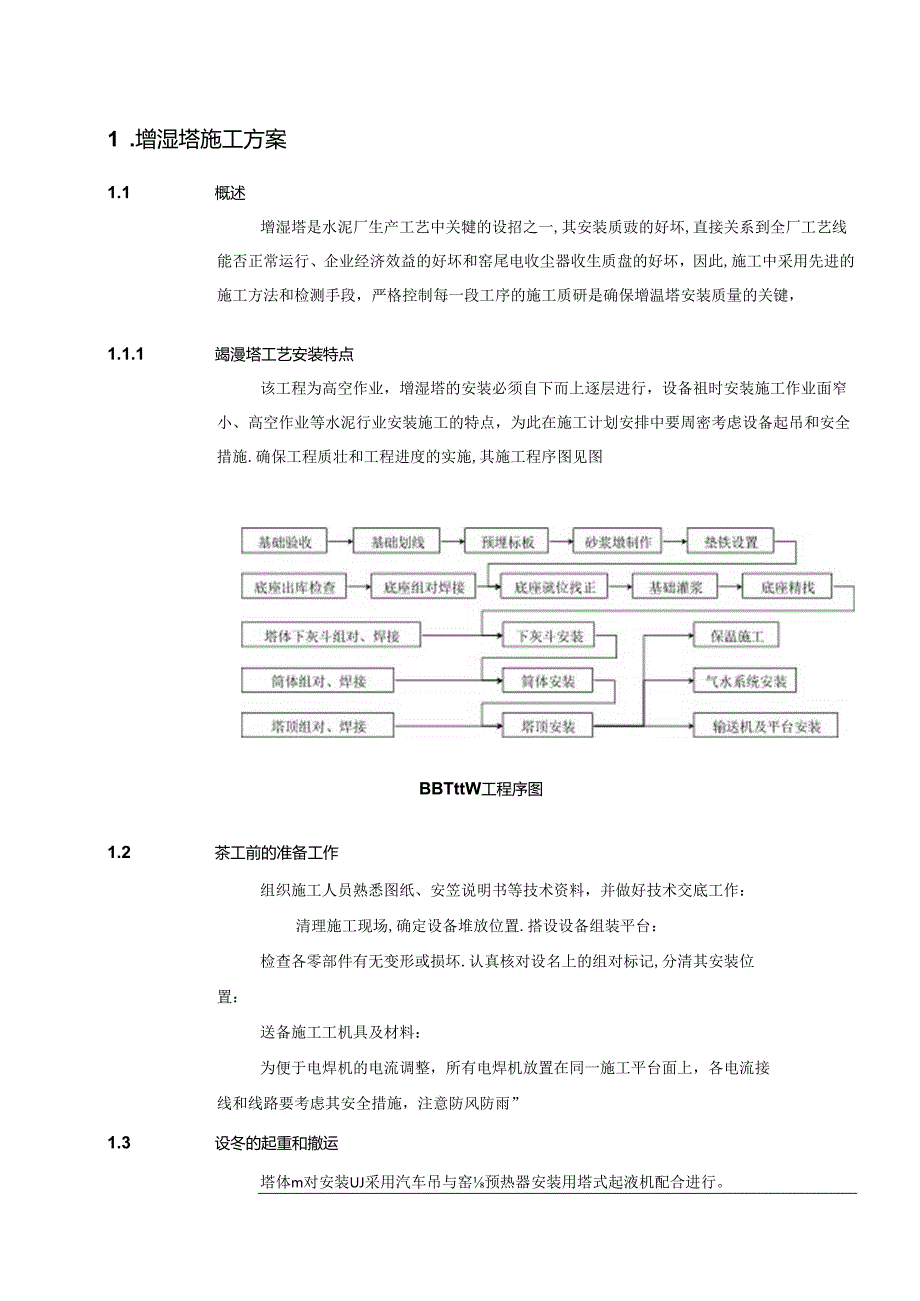

1、1 .增湿塔施工方案1.1 概述增湿塔是水泥厂生产工艺中关犍的设招之一,其安装质豉的好坏,直接关系到全厂工艺线能否正常运行、企业经济效益的好坏和窑尾电收尘器收生质盘的好坏，因此,施工中采用先进的施工方法和检测手段，严格控制每一段工序的施工质研是确保增温塔安装质量的关键，1.1.1 竭漫塔工艺安装特点该工程为高空作业，增湿塔的安装必须自下而上逐层进行，设备祖时安装施工作业面窄小、高空作业等水泥行业安装施工的特点，为此在施工计划安排中要周密考虑设备起吊和安全措施.确保工程质壮和工程进度的实施,其施工程序图见图BBTttW工程序图1.2 茶工前的准备工作组织施工人员熟悉图纸、安笠说明书等技术资料，并

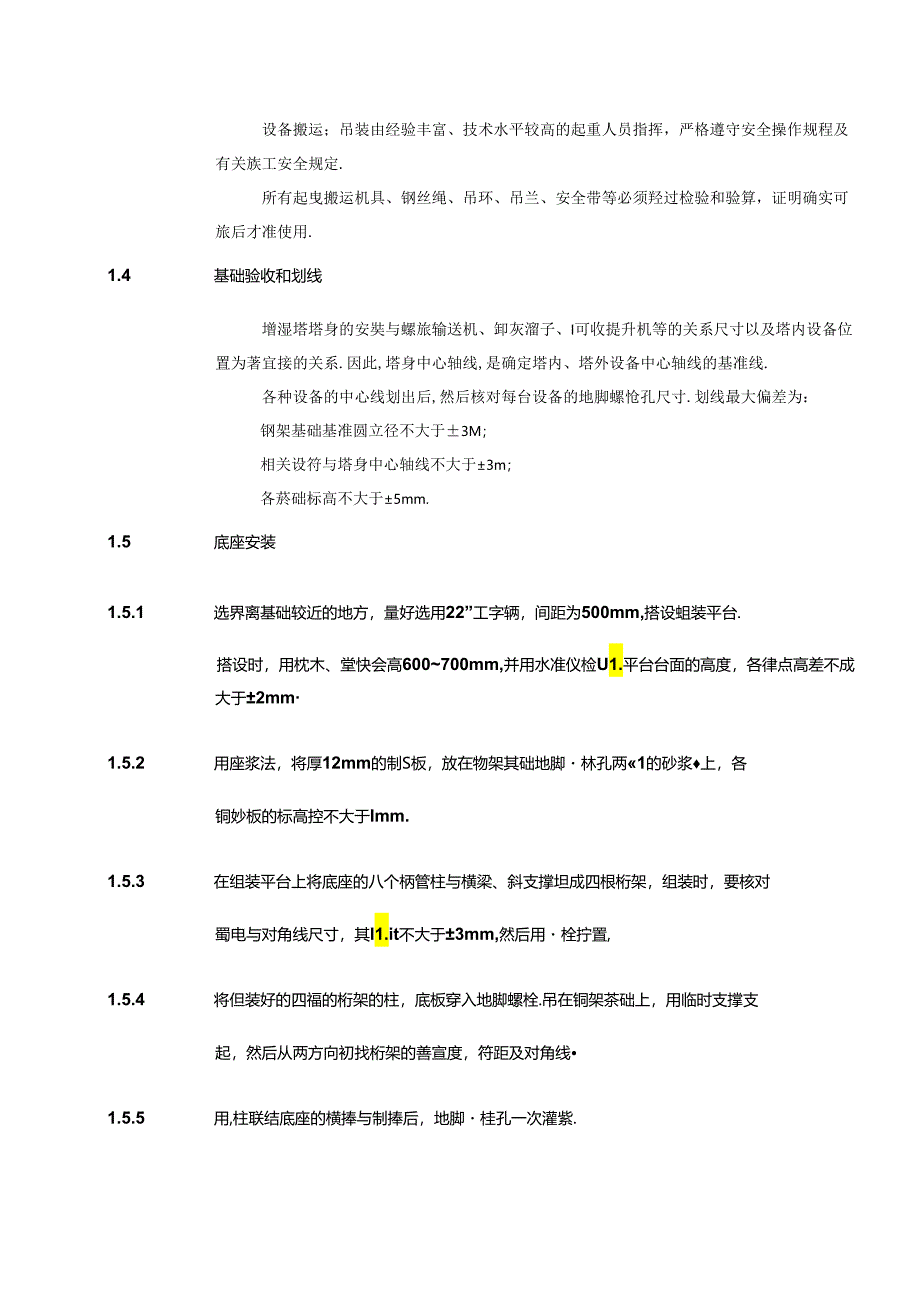

2、做好技术交底工作：清理施工现场,确定设备堆放位置.搭设设备组装平台：检查各零部件有无变形或损坏.认真核对设名上的组对标记,分清其安装位置：送备施工工机具及材料：为便于电焊机的电流调整，所有电焊机放置在同一施工平台面上，各电流接线和线路要考虑其安全措施，注意防风防雨”1.3 设冬的起重和撤运塔体m对安装UJ采用汽车吊与窑预热器安装用塔式起液机配合进行。设备搬运；吊装由经验丰富、技术水平较高的起重人员指挥，严格遵守安全操作规程及有关族工安全规定.所有起曳搬运机具、钢丝绳、吊环、吊兰、安全带等必须羟过检验和验算，证明确实可旅后才准使用.1.4 基础验收和划线增湿塔塔身的安奘与螺旅输送机、卸灰溜子、I
3、可收提升机等的关系尺寸以及塔内设备位置为著宜接的关系.因此,塔身中心轴线,是确定塔内、塔外设备中心轴线的基准线.各种设备的中心线划出后,然后核对每台设备的地脚螺怆孔尺寸.划线最大偏差为：钢架基础基准圆立径不大于3M；相关设符与塔身中心轴线不大于3m；各菸础标高不大于5mm.1.5 底座安装1.5.1 选界离基础较近的地方，量好选用22”工字辆，间距为500mm,搭设蛆装平台.搭设时，用枕木、堂快会高600700mm,并用水准仪检U1.平台台面的高度，各律点高差不成大于2mm1.5.2 用座浆法，将厚12mm的制S板，放在物架其础地脚林孔两1的砂浆上，各铜妙板的标高控不大于Imm.1.5.3 在

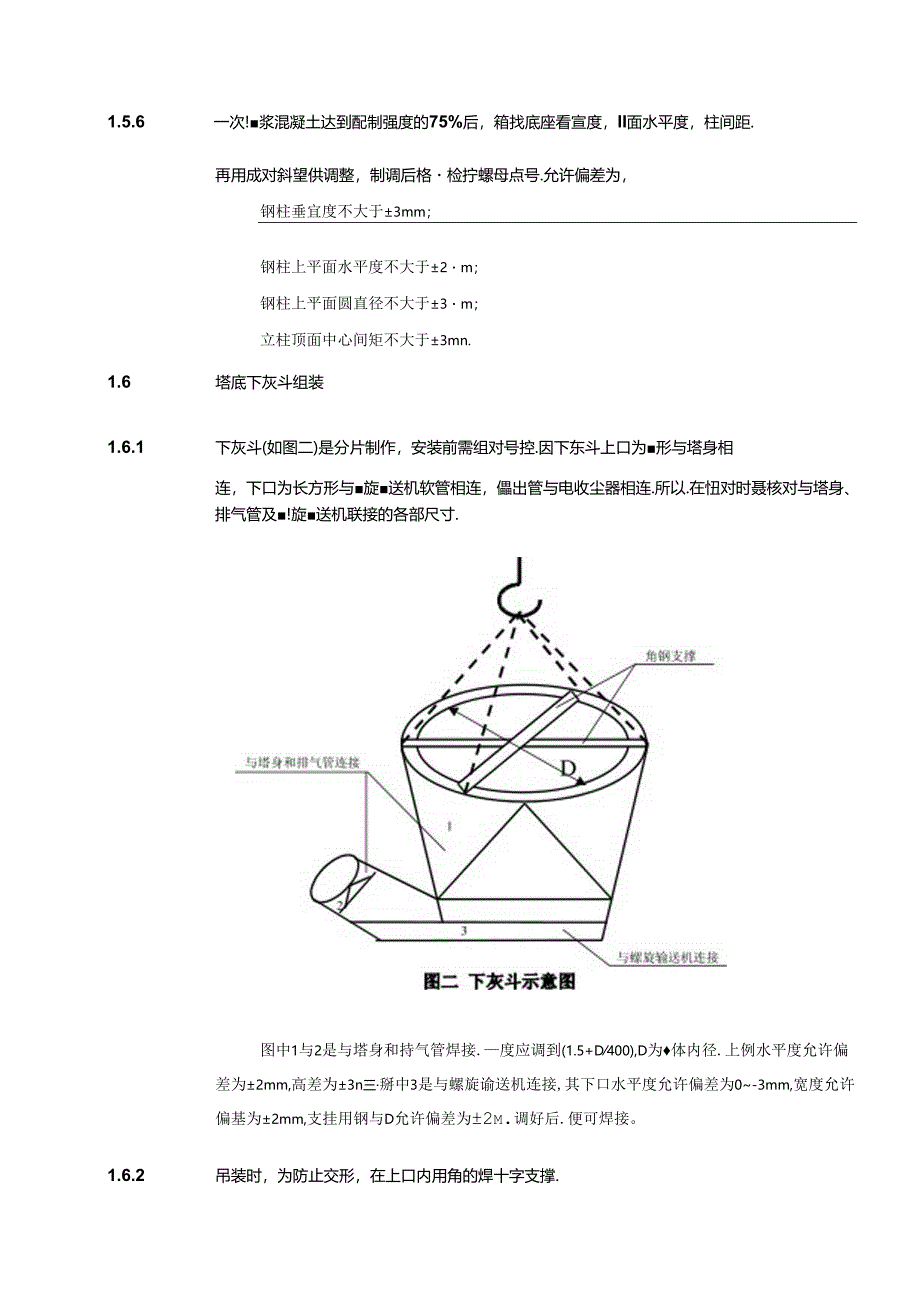

4、组装平台上将底座的八个柄管柱与横梁、斜支撑坦成四根桁架，组装时，要核对蜀电与对角线尺寸，其I1.it不大于3mm,然后用栓拧置,1.5.4 将但装好的四福的桁架的柱，底板穿入地脚螺栓.吊在铜架茶础上，用临时支撑支起，然后从两方向初找桁架的善宣度，符距及对角线1.5.5 用,柱联结底座的横捧与制捧后，地脚桂孔一次灌紫.1.5.6 一次!浆混凝土达到配制强度的75%后，箱找底座看宣度，II面水平度，柱间距.再用成对斜望供调整，制调后格检拧螺母点号.允许偏差为，钢柱垂宜度不大于3mm；钢柱上平面水平度不大于2m；钢柱上平面圆直径不大于3m；立柱顶面中心间矩不大于3mn.1.6 塔底下灰斗组装1.6.
5、1 下灰斗(如图二)是分片制作，安装前需组对号控.因下东斗上口为形与塔身相连，下口为长方形与旋送机软管相连，儡出管与电收尘器相连.所以.在忸对时聂核对与塔身、排气管及!旋送机联接的各部尺寸.图中1与2是与塔身和持气管焊接.度应调到(1.5+D400),D为体内径.上例水平度允许偏差为2mm,高差为3n三掰中3是与螺旋谕送机连接,其下口水平度允许偏差为0-3mm,宽度允许偏基为2mm,支挂用钢与D允许偏差为2m.调好后.便可焊接。1.6.2 吊装时，为防止交形，在上口内用角的焊十字支撑.1.6.3 下灰斗安装在用辆板成的、断面为槽加形的!环上，在吊装下灰斗前，先将形饵按件吊装就位.1.6.4 用
6、吊车将下灰斗吊起，从的架上落下，使灰斗上口落在环上进行找正.下口纵轴线与，送机中心线聂合，捧，口中心轴线与简体中心要与划线一致，并A1.好上口水平度，偏差不得大于2mm.经M正之后，将!环停在立柱的上*,然后将灰斗上口与形环焊好1.7 筒体蛆装1.7.1 筒体分片运到现场，其为4.512mm,每节育度为2000250Omm姐对前用凸形样板核对每片的弧曲率半径是否相符.需要找时，可用大在现场调整，井核对周长度，其允许差为7.5mm1.7.2 在平台上进行更对找圆，粗找后用点号将筒点车，然后进行精找，用铜盘尺将网简分成八等分，每隔45能量|简上、下直径的一国度.加B1.度一般不得大于15mm,上口
7、水平度不得大于Imm,调要时，可用千斤或花簸隹一齐与拉，调好后在*力情况下进行饵接.1.7.3 立饵接襄防止变形，采用分段仰按工艺.饵接后有变形时.用两个大,一个顶在变形附近，另一个用力Iet打交彩外.直至调好为止.并焊加固角铜，用崎幡焊,每100mm,号100mm1.7.4 在吊装前，在筒体上口起吊点号好U形吊装坏，并且在筒体里口上部用N100150XIOmm的角作十字撑，以免吊装交形.同时在里口上部，点饵四块带创度板（长150200mm,宽5070mm,厚68mm）,对口时起导向定位作用图三）1.7.5 在简体鼻选一位量饵快悬梯，履梯是用22mm国辆，间距300400mm.在距下一节筒体上
8、口300，100mm处，沿用周婢六个角钢支架，支架端部安装角钢挡帙.三个网见形吊篮，其中一个吊篮的底板安装带合页的胡板人孔，祀梯方位对准人孔安芸（见图四）.图四简体也对示意图当筒体用吊车吊起.沿筒体上口导向板落下，然后将三个吊篮隔续吊到支架上.吊篮内域就近筒体，外缘粕在支架挡铁上.当吊篮枪定后操作人员,从曜梯延到吊篮上，用倒琏岗整吊篮，将吊篮与支架挡铁用螺检常固.这时操作人员进行筒体垂直度及间窗调整。在距上下筒体接口50处.沿圈周焊四个/7580X8mm的角铜，用M16螺栓与上下筒体连接（见图五）并用即2mm钢板作为上下筒体接口间隙板。筒与上板对接错边垃（环向和纵向）不应大于1.5m.然后用土
9、建施工的律尺和战不，在简体1个侧面，大约校正筒体垂直度，Ai后用激光经纬仪校正检体乖宜度，其塔体垂直度为H/1001.h，MH为塔有效高度，单位mm，但总高度的垂直度不得大于20”，简体找正后，筒体进行点焊。焊按时，由两人在即的相对方向同时焊接，以减少焊接变形.焊后在焊健处涂块油，在内简检或有否法踊现软.在每个吊篮上安有两个一吨倒推或手搬旃芦，用倒鞋将吊篮顺简体租作起升.松开支架挡铁与吊篮蟀栓，用气焊将筒体的六个支架及拉接两钢割下，然后将吊篮松升至筒体上口Im处,再符筒体内的十字支撑割掉.同时再在离上口30Oj100mm处焊角钢支架,准备吊装下一节筒体.组对的上下筒体,其承直焊缝要错开.间距为
10、5倍的钢板厚度.图五上下筒体连接示意图1.8 塔顶组装在简体此上节的上口，沿圆周焊接角钢支架，将操作平台花在支架上找正焊接，同时将栏杆及通往车间的通道一次装好.由于上平台的直径很大，为了有利于吊车吊装塔顶.可选择，物塔顶分成两半或三半吊装.推形塔顶是分片运入工地的,根据吊装方案,将整个塔膜分半组对炸好,用同孤样板校正上下口的网弧,在半个网椎体的接缝处岸上联接角捌,每缝饵两处，用螺栓脍同成整体.然后,在上口中心支架上吊线坠.校正上下口的同心度（图六）.将分半塔顶吊装就位后.把卜口与前体点焊。当找IE合格后，进行塔顶焊接。加装时将分布板、人孔一起组装好。沿圆锥体的圆周，有两样带喷嘴的套管，按图纸鬟
11、求在|0锥体上划线开口，将套管插入网锥体焊好.崩形板与套管成90.固定好，焊牢（图七）。图六筒体垂直度测量示意图1.9 保温施工塔身、塔顶、塔底排灰斗、供水管以及螺旋输送机都需要保温。塔身保温是塔身最上节向下进行，沿或周三个吊兰用滑轮挂在平台支架上，由上向下移动施工.脩工前清除施r中临时焊的支架、铁叱梯等障碍物.1.10 气水系统安装离压水泵及鼓风机根据划线位置吊装就位，初平后，进行地脚螺栓孔一次就浆.得湘浆混凝土达到设计强度的75%时进行精平.用框式水平仪在主轴上测量.横向水平度不得超过0.1/100011111.1.11 风管安装.风管与鼓风机联接后沿塔身安装.在塔身上焊管道支架.再将管道
12、焊在支架上。支架1段在塔身上部和下部各焊一个，然后将各节风管在地面焊接组对成第体，经试压合格后，整体吊装就位，与塔顶空气管相连.塔顶空气管道为多边形环形管，每个边供两个喷嘴用.多边环形管可分成15段吊在塔顶支架上，然后用法兰盘联接.风管焊接要注意严密，在风管法兰盘接口处，加耀胶石棉板京封.1.12 水管安装将水管及何门内部清洗干件，从加压水泵开始进行安奘，羟过网压站后,将压力管道分成两根支管.两支管沿塔身至塔顶操作平台与塔璐的环形管相接.1.13 嗔需安装塔顶有外喷嘴和内喷嘴。外喷嘴，距外IH周约200300mm的圆周上，等矩离安装614个，另距塔顶内外B1.周500700mm的圆周上,等距离
13、安装6一】4个殖嘴两个供水主管，在唉嘴附近位置安装t20mm的阀门,后用金属压力软管接通喷嘴,一般大直径的供水管道接在内喷喷的水管上，小口,径的供水管道接在外喷啸的水管上，安装时，要注意管道接头的严密性。1.14 ，送机及平台的安装下平台由钢柱、平台梁祖成，输送机安装在下平台上。按平台柱的划战尺寸，将钢柱立起，组装平台梁、平台板,悌子栏杆等。由排灰斗横向中心吊线坠与螺施输送机进料11中心对中，将输送机就位.用浸油帆布软管将排灰斗与迸料11连接,相找输送机.核对输送机排灰11与回收的斗式提升机划战位置，其偏差不得大于2mrru紧固蟠旋输送机的固定螺松，在排灰溜子上安装振打装W1.1.15 增湿塔
14、安装中的焊接增湿塔安装中的施焊必须由劳动主管部n考试合格的具有一类压力容器焊接资质以上的相应级别的持证焊工承担.焊条在使用前必须进行烘干，温度为250300C,干燥时间为I小时，烘干后降温至150C左右恒温保存,现场使用时采用保温焊条盆存放焊条.施焊环境是保证焊接质妓的重要条件之一.实践证明.焯接温度太低,往往容易产生裂纹：空气湿度太大,将引起煌条受潮,坡口有水份则易造成焊蛭气孔.室外施焊时用于刮风、下雨、下好造成施焊困难，焊接质量不易保证。有关规范规定，当焊接环境出现卜列任一情况时，若无有效防护措施，禁止旗焊。风速31.Csec相对湿度90%下雨、下雪当焊接温度低于OC,应考虑在始爆处100
15、mm范围内预热到手触温暖的温度（约15C）.1.15.1 饵按质量检查使用E4316、E4303焊条焊接的焊缱要求执行二级检脍，井达质盘二级标准，其他均Ur执行三级检脸，并达质量二级标准。气孔：二缎焊健不允许：三级焊缱：气孔Khnm,在1米长度内不超过5点。咬边：不要求修磨焊缝，二级深度不超过05mm,累计不超过焊缝总长10%；三级深度不超过0.5mm,累计不闻过焊缝总长20%.X射践检变一级焊缝才进行X射线检香，如厂方对施工焊接顺所有异议时,可抽查拍片，其标准如我三所示：表三次项目质麻标准一级二姒项次项目质量标准一级二级1裂变不允许不允许2未立齐合不允许不允许3未W透对接焊缝及要求焊接X焊缝不允许不允许4通件单面焊不允许深度W10%的朦度，但不得大于1.55m：长强W条状夹渣总长5孔母材厚度（mG点数点数546
