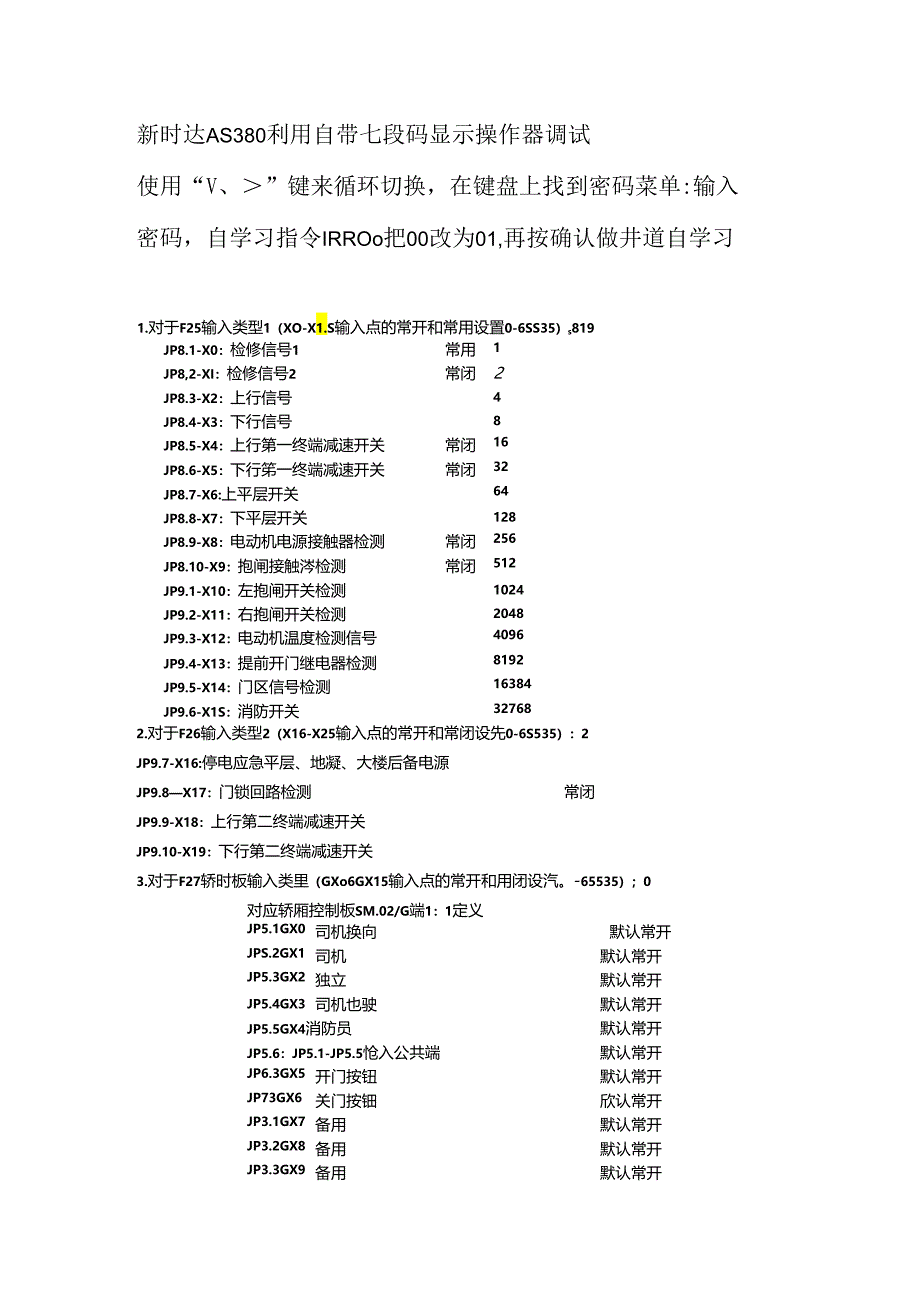

1、新时达AS380利用自带七段码显示操作器调试使用“V、”键来循环切换，在键盘上找到密码菜单:输入密码，自学习指令IRROo把00改为01,再按确认做井道自学习1.对于F25输入类型1（XO-X1.S输入点的常开和常用设置0-6SS35）s819JP8.1-X0：检修信号1常用1JP8,2-XI：检修信号2常闭2JP8.3-X2：上行信号4JP8.4-X3：下行信号8JP8.5-X4：上行第一终端减速开关常闭16JP8.6-X5：下行笫一终端减速开关常闭32JP8.7-X6:上平层开关64JP8.8-X7：下平层开关128JP8.9-X8：电动机电源接触器检测常闭256JP8.10-X9：抱闸接
2、触涔检测常闭512JP9.1-X10：左抱闸开关检测1024JP9.2-X11：右抱闸开关检测2048JP9.3-X12：电动机温度检测信号4096JP9.4-X13：提前开门继电器检测8192JP9.5-X14：门区信号检测16384JP9.6-X1S：消防开关327682.对于F26输入类型2（X16-X25输入点的常开和常闭设先0-6S535）：2JP9.7-X16:停电应急平层、地凝、大楼后备电源JP9.8X17：门锁回路检测常闭JP9.9-X18：上行第二终端减速开关JP9.10-X19：下行第二终端减速开关3.对于F27轿时板输入类里（GXo6GX15输入点的常开和用闭设汽。-65

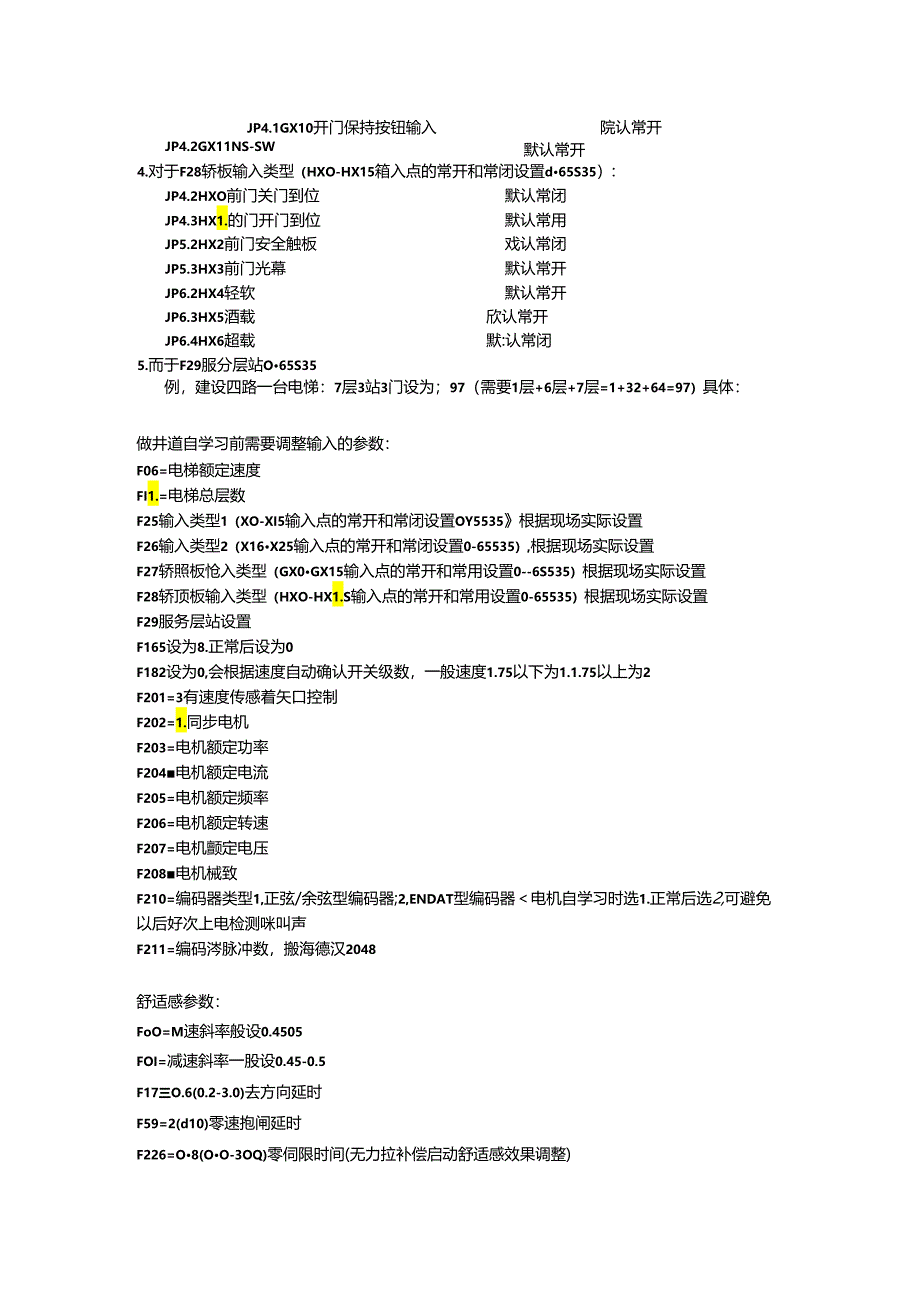

3、535）；0对应轿厢控制板SM.02/G端1：1定义JP5.1GX0司机换向默认常开JPS.2GX1司机默认常开JP5.3GX2独立默认常开JP5.4GX3司机也驶默认常开JP5.5GX4消防员默认常开JP5.6：JP5.1-JP5.5怆入公共端默认常开JP6.3GX5开门按钮默认常开JP73GX6关门按钿欣认常开JP3.1GX7备用默认常开JP3.2GX8备用默认常开JP3.3GX9备用默认常开JP4.1GX10开门保持按钮输入院认常开JP4.2GX11NS-SW默认常开4.对于F28轿板输入类型（HXO-HX15箱入点的常开和常闭设置d65S35）:JP4.2HXO前门关门到位默认常闭JP
4、4.3HX1.的门开门到位默认常用JP5.2HX2前门安全触板戏认常闭JP5.3HX3前门光幕默认常开JP6.2HX4轻软默认常开JP6.3HX5酒载欣认常开JP6.4HX6超载默:认常闭5.而于F29服分层站O65S35例，建设四路一台电悌：7层3站3门设为；97（需要1层+6层+7层=1+32+64=97）具体：1层（需要开门）12层（封闭）23层（封闭）44层封闭）85层（封闭）166层（福要开门）327层（需要开门）64做井道自学习前需要调整输入的参数：F06=电梯额定速度FI1.=电梯总层数F25输入类型1（XO-XI5输入点的常开和常闭设置OY5535根据现场实际设置F26输入类型
5、2（X16X25输入点的常开和常闭设置0-65535）,根据现场实际设置F27轿照板怆入类型（GX0GX15输入点的常开和常用设置0-6S535）根据现场实际设置F28轿顶板输入类型（HXO-HX1.S输入点的常开和常用设置0-65535）根据现场实际设置F29服务层站设置F165设为8.正常后设为0F182设为0,会根据速度自动确认开关级数，一般速度1.75以下为1.1.75以上为2F201=3有速度传感着矢口控制F202=1.同步电机F203=电机额定功率F204电机额定电流F205=电机额定频率F206=电机额定转速F207=电机颤定电压F208电机械致F210=编码器类型1,正弦/余弦

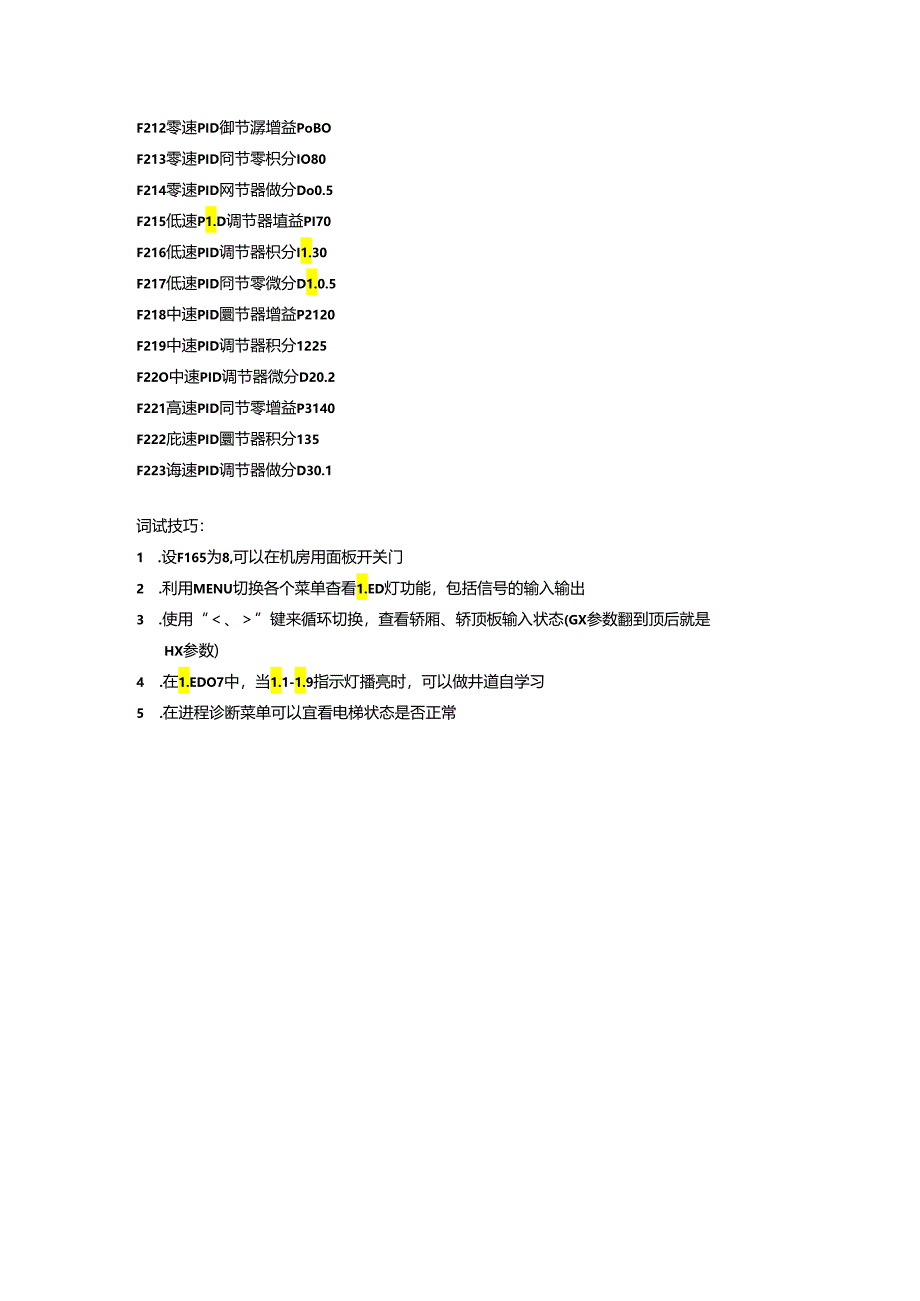

6、型编码器;2,ENDAT型编码器电机自学习时选1.正常后选2,可避免以后好次上电检测咪叫声F211=编码涔脉冲数，搬海德汉2048舒适感参数：FoO=M速斜率般设0.4505FOI=减速斜率一股设0.45-0.5F17三O.6(0.2-3.0)去方向延时F59=2(d10)零速抱闸延时F226=O8(OO-3OQ)零伺限时间(无力拉补偿启动舒适感效果调整)F212零速PID御节潺增益PoBOF213零速PID冏节零枳分IO80F214零速PID网节器做分Do0.5F215低速P1.D调节器埴益PI70F216低速PID调节器枳分I1.30F217低速PID冏节零微分D1.0.5F218中速PID圜节器增益P2120F219中速PID调节器积分1225F22O中速PID调节器微分D20.2F221高速PID同节零增益P3140F222庇速PID圜节器积分135F223诲速PID调节器做分D30.1词试技巧：1 .设F165为8,可以在机房用面板开关门2 .利用MENU切换各个菜单杳看1.ED灯功能，包括信号的输入输出3 .使用“、”键来循环切换，查看轿厢、轿顶板输入状态(GX参数翻到顶后就是HX参数)4 .在1.EDO7中，当1.1-1.9指示灯播亮时，可以做井道自学习5 .在进程诊断菜单可以宜看电梯状态是否正常
