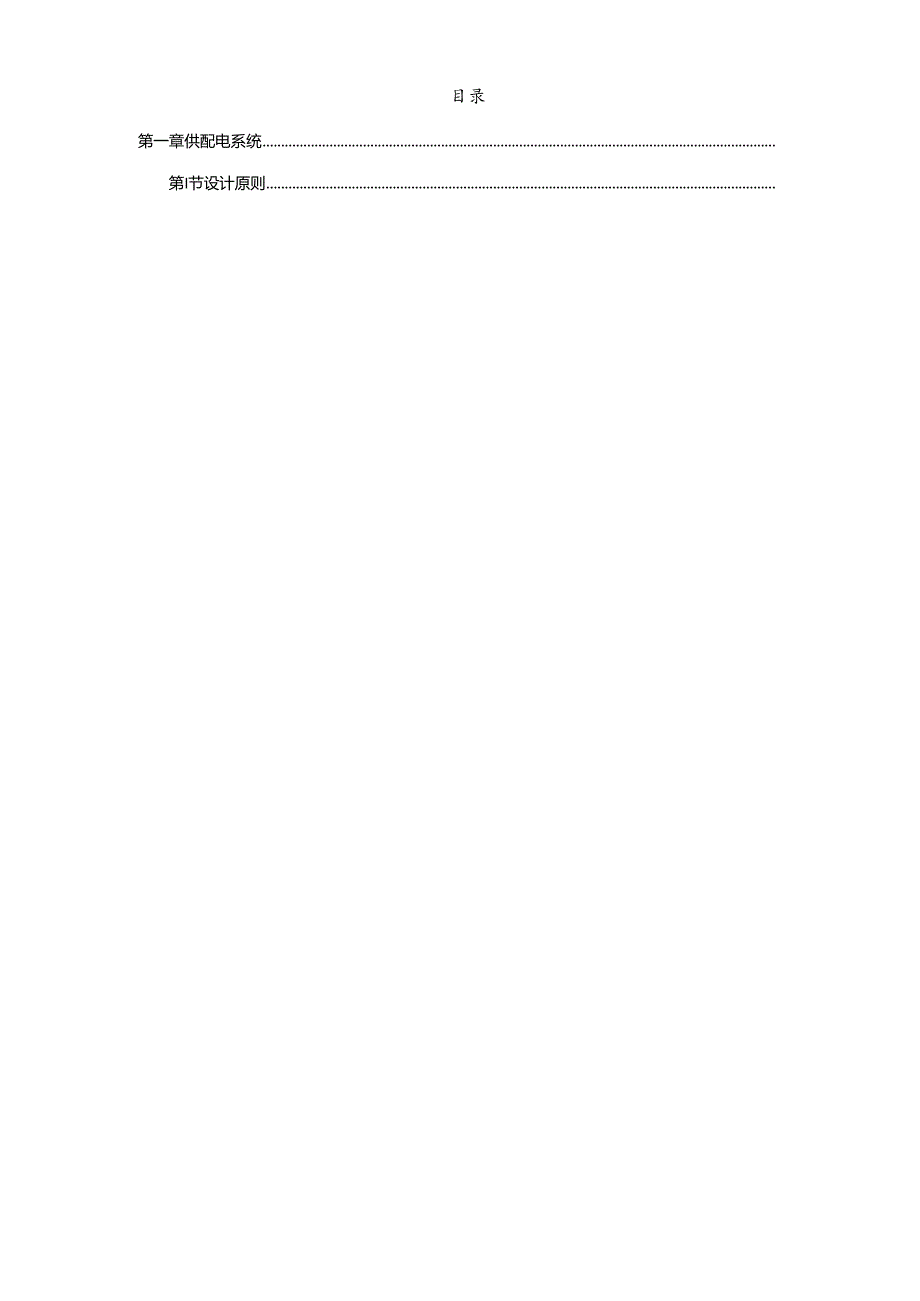

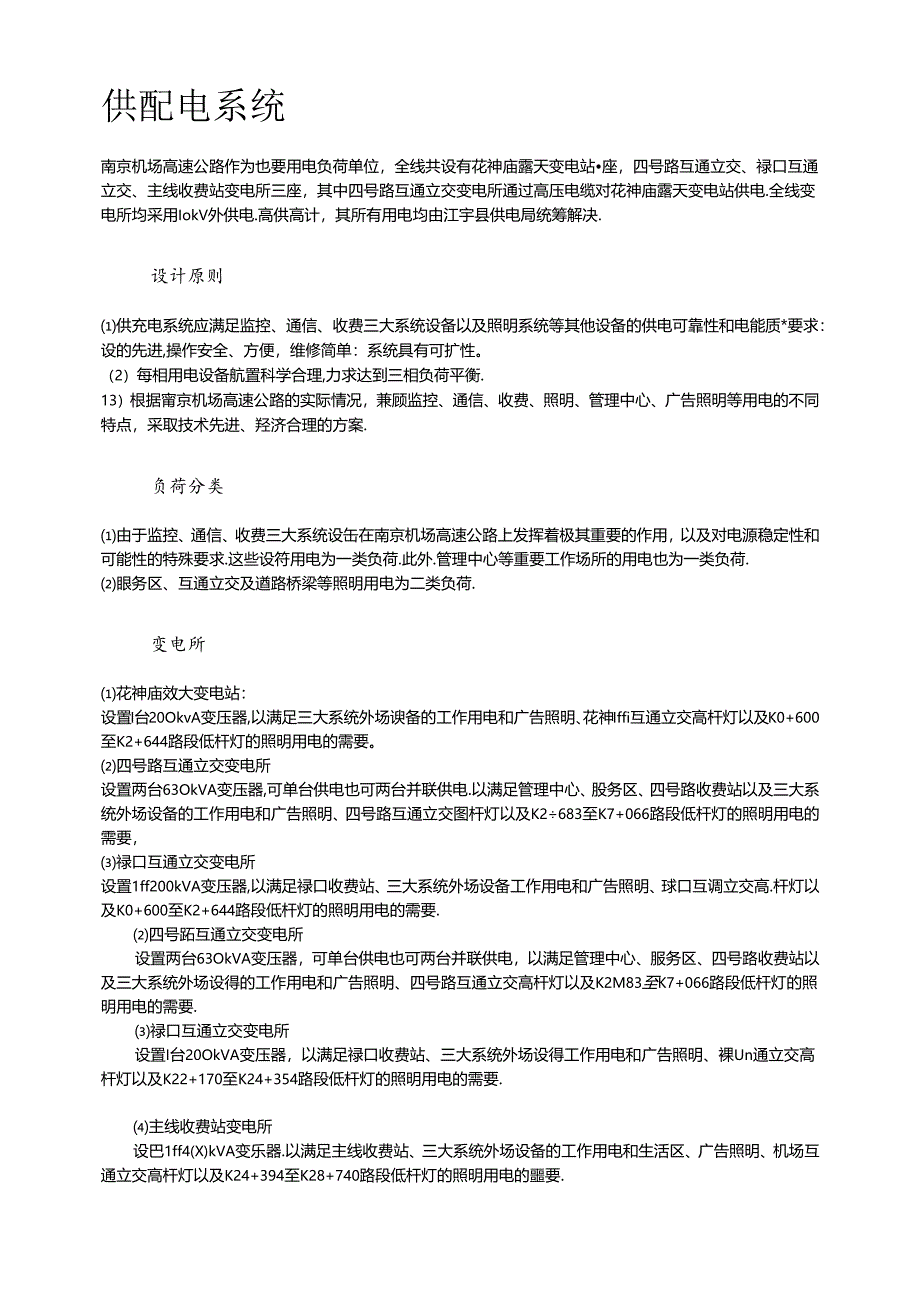

1、目录第一章供配电系统第I节设计原则第2节负荷分类2第3节变电所2第4节供电线路及接地3第二百照明系统3第1节设计潦则3第2节照明标准3第3节照明方式4第4节照明控制4第5节灯具及光源4第6节灯杆4笫7节高杆灯的升降机构4第8节电气系统5第三章特点5第四垄体会5供配电系统南京机场高速公路作为也要用电负荷单位，全线共设有花神庙露天变电站座，四号路互通立交、禄口互通立交、主线收费站变电所三座，其中四号路互通立交变电所通过高压电缆对花神庙露天变电站供电.全线变电所均采用IokV外供电.高供高计，其所有用电均由江宇县供电局统筹解决.设计原则供充电系统应满足监控、通信、收费三大系统设备以及照明系统等其他设
2、备的供电可靠性和电能质*要求：设的先进,操作安全、方便，维修简单：系统具有可扩性。（2）每相用电设备航置科学合理,力求达到三相负荷平衡.13）根据甯京机场高速公路的实际情况，兼顾监控、通信、收费、照明、管理中心、广告照明等用电的不同特点，采取技术先进、羟济合理的方案.负荷分类由于监控、通信、收费三大系统设缶在南京机场高速公路上发挥着极其重要的作用，以及对电源稳定性和可能性的特殊要求.这些设符用电为一类负荷.此外.管理中心等重要工作场所的用电也为一类负荷.眼务区、互通立交及遒路桥梁等照明用电为二类负荷.变电所花神庙效大变电站：设置I台20OkvA变压器,以满足三大系统外场谀备的工作用电和广告照明
3、、花神Iffi互通立交高杆灯以及K0+600至K2+644路段低杆灯的照明用电的需要。四号路互通立交变电所设置两台63OkVA变压器,可单台供电也可两台并联供电.以满足管理中心、股务区、四号路收费站以及三大系统外场设备的工作用电和广告照明、四号路互通立交图杆灯以及K2683至K7+066路段低杆灯的照明用电的需要，禄口互通立交变电所设置1ff200kVA变压器,以满足禄口收费站、三大系统外场设备工作用电和广告照明、球口互调立交高.杆灯以及K0+600至K2+644路段低杆灯的照明用电的需要.四号跖互通立交变电所设置两台63OkVA变压器，可单台供电也可两台并联供电，以满足管理中心、服务区、四号

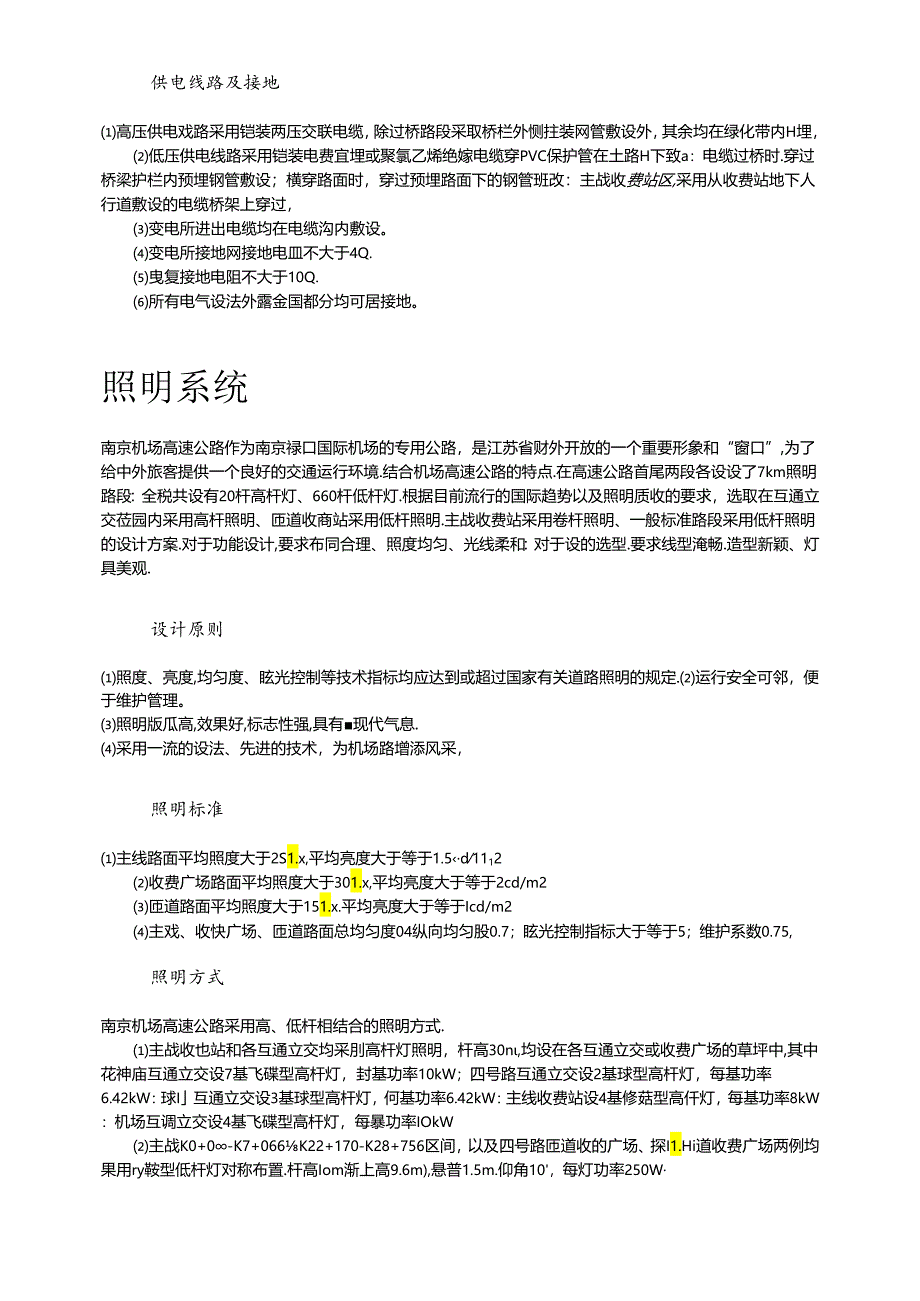

4、路收费站以及三大系统外场设得的工作用电和广告照明、四号路互通立交高杆灯以及K2M83至K7+066路段低杆灯的照明用电的需要.禄口互通立交变电所设置I台20OkVA变压器，以满足禄口收费站、三大系统外场设得工作用电和广告照明、裸Un通立交高杆灯以及K22+170至K24+354路段低杆灯的照明用电的需要.主线收费站变电所设巴1ff4(X)kVA变乐器.以满足主线收费站、三大系统外场设备的工作用电和生活区、广告照明、机场互通立交高杆灯以及K24+394至K28+740路段低杆灯的照明用电的噩要.供电线路及接地高压供电戏路采用铠装两压交联电缆，除过桥路段采取桥栏外恻拄装网管敷设外，其余均在绿化带内
5、H埋，低压供电线路采用铠装电费宜埋或聚氯乙烯绝嫁电缆穿PVC保护管在土路H下致a：电缆过桥时.穿过桥梁护栏内预埋钢管敷设；横穿路面时，穿过预埋路面下的钢管班改：主战收费站区,采用从收费站地下人行道敷设的电缆桥架上穿过，变电所进出电缆均在电缆沟内敷设。变电所接地网接地电皿不大于4Q.曳复接地电阻不大于10Q.所有电气设法外露金国都分均可居接地。照明系统南京机场高速公路作为南京禄口国际机场的专用公路，是江苏省财外开放的一个重要形象和“窗口”,为了给中外旅客提供一个良好的交通运行环境.结合机场高速公路的特点.在高速公路首尾两段各设设了7km照明路段：全税共设有20杆高杆灯、660杆低杆灯.根据目前流
6、行的国际趋势以及照明质收的要求，选取在互通立交莅园内采用高杆照明、匝道收商站采用低杆照明.主战收费站采用卷杆照明、一般标准路段采用低杆照明的设计方案.对于功能设计,要求布同合理、照度均匀、光线柔和：对于设的选型.要求线型淹畅.造型新颖、灯具美观.设计原则照度、亮度,均匀度、眩光控制等技术指标均应达到或超过国家有关道路照明的规定.运行安全可邻，便于维护管理。照明版瓜高,效果好,标志性强,具有现代气息.采用一流的设法、先进的技术，为机场路增添风采，照明标准主线路面平均照度大于2S1.x,平均亮度大于等于1.5d1112收费广场路面平均照度大于301.x,平均亮度大于等于2cd/m2匝道路面平均照度
7、大于151.x.平均亮度大于等于Icd/m2主戏、收快广场、匝道路面总均匀度04纵向均匀股0.7；眩光控制指标大于等于5；维护系数0.75,照明方式南京机场高速公路采用高、低杆相结合的照明方式.主战收也站和各互通立交均采刖高杆灯照明，杆高30n,均设在各互通立交或收费广场的草坪中,其中花神庙互通立交设7基飞碟型高杆灯，封基功率10kW；四号路互通立交设2基球型高杆灯，每基功率6.42kW：球I互通立交设3基球型高杆灯，何基功率6.42kW：主线收费站设4基修菇型高仟灯，每基功率8kW：机场互调立交设4基飞碟型高杆灯，每暴功率IOkW主战K0+0-K7+066K22+170-K28+756区间，
8、以及四号路匝道收的广场、探I1.Hi道收费广场两例均果用ry鞍型低杆灯对称布置.杆高Iom渐上高9.6m),悬普1.5m.仰角10，每灯功率250W照明控制在各变电所设置微电脑路灯控制涔,采用自动和手动相结合的集中控制方式，在总回路上为光拄、时柱和手动相结合.高杆灯活门内装有电源总开头和灯具的分路控制开头.全线的高低杆灯可根据需要i殳置亮灯和关灯时间以及迸行分路控制。整个控制方式灵活方便，可手动，也可自动：可时钟控制，也可先控。灯具及光源灯具均采用英国科艺公司目前较为先进的产品.低杆灯灯具外光为玻瑞纤维加强聚能里科，内设EUROPHANE专利玻璃光学系列反光罩，M流器套件及250W高压钠灯泡.
9、灯具的空封等级为IP5S。褊杆灯灯具(球形高杆灯除外为“PRT3S”型泛光灯，内置整流器套件及I(XX)W高压的灯泡,密封等级为IP65.光源果用美国GE公司的高效高东钠光源.其中低杆灯光源功率250W.光效140k/W.光衰至90%时工作在命为24000h:裔杆灯光源功率I(X)OW,光效1401.M/W,光交至73%时工作寿命为240h.灯杆杆体全部山高强度钢板压制而成.低杆灯为网椎形,高杆灯为16边形的椎体.材质符合UNIEN10025被Fe5IO标准,焊接采用计算机控制下的氮气保护电弧焊接,表面光滑,无焊接玦陷。焊接顷V符合UNI-EN标点，而杆灯杆体行段12-15m,段与段之间用插接
10、式安装。所有捌制部件均进行热沉浸镇碎我而处理,符合BS729标准,外观效果良好.灯杆底部均有活门，门内可装配套电器,并装有防撬锁.南杆灯的升降机构升降机构采用意大利Siderpa1.i,semi-integrated型号锌条升降系统，升降速度为5m/min,为防止操作过程中阍电故障,升降机构设有手摇装置.所有操作可通过一个手持控制器进行，使操作者能远离灯柱：升降机构重量轻，为手提便携式，结的简单，操作方便.升降系统有机械根定装Si以保证操作时周边地区的安全.可以在任何一条悬索脱开时直接将灯具框架和杆顶锁住.电气系统高杆灯电气系统能容纳多达三条两战装有张紧器的五芯电缆，电缆两头接有多芯插头，与之
11、相配的插座可在地面使用测试线进行测试。高杆灯灯柱顶部装有一个铝制密封的全天候中继众,负贲对照明装置的供电：所行獭电电税均有密封套保妒.特点南京机场高速公路照明工程与其它高速公路照明工程相比，具有以下特点：设需先进。所有高、低杆灯均采用进口产品，这在国内实属第一,其中5基球盘高杆灯堪称“亚洲第一”.（2）全现照明灯具新颖别致，造型美观，灯具防生、防水性能良好.整条道路照明光规柔和，均匀度、照度、眩光控制等指标均出过国家有关道路照明之规定.却低杆灯基础与手井“合二为一”,相互支掠、相互连接.基础结实牢固,既美观又书省了费用：同时也对道路路肩起到了很好的保护作用.照明控制灵活方便，操作筒单，可靠性好
12、。体会高质里的供配电系统是保证交通工程三大系统IE常运行及遒路照明、广告照明的基础.施工组织设计1、概况1.1工程简介中心湎港一期工程位于舟山本岛普陀山浦东西两便1.1.1.1工程内容(I)中心渝港：3W500吨级浮码头栈桥四条(3#栈析1405”6米，4#栈桥136.5*6米.5#栈桥137.1*6米,6#栈桥133.3*6米)，8个探堵。(2)淄政东海基地：千吨级固定码头一座(平台104.()0米,1#栈桥165.5-6米)，浮码头2#枝桥148.1%米,3个撑墩.1.1.2 工程结构(D引桥结构：掌岸的九跨采用80Omm钻孔灌注桩基础，每个排架2根,排架间距为9.5-10米：其余整泡打机
