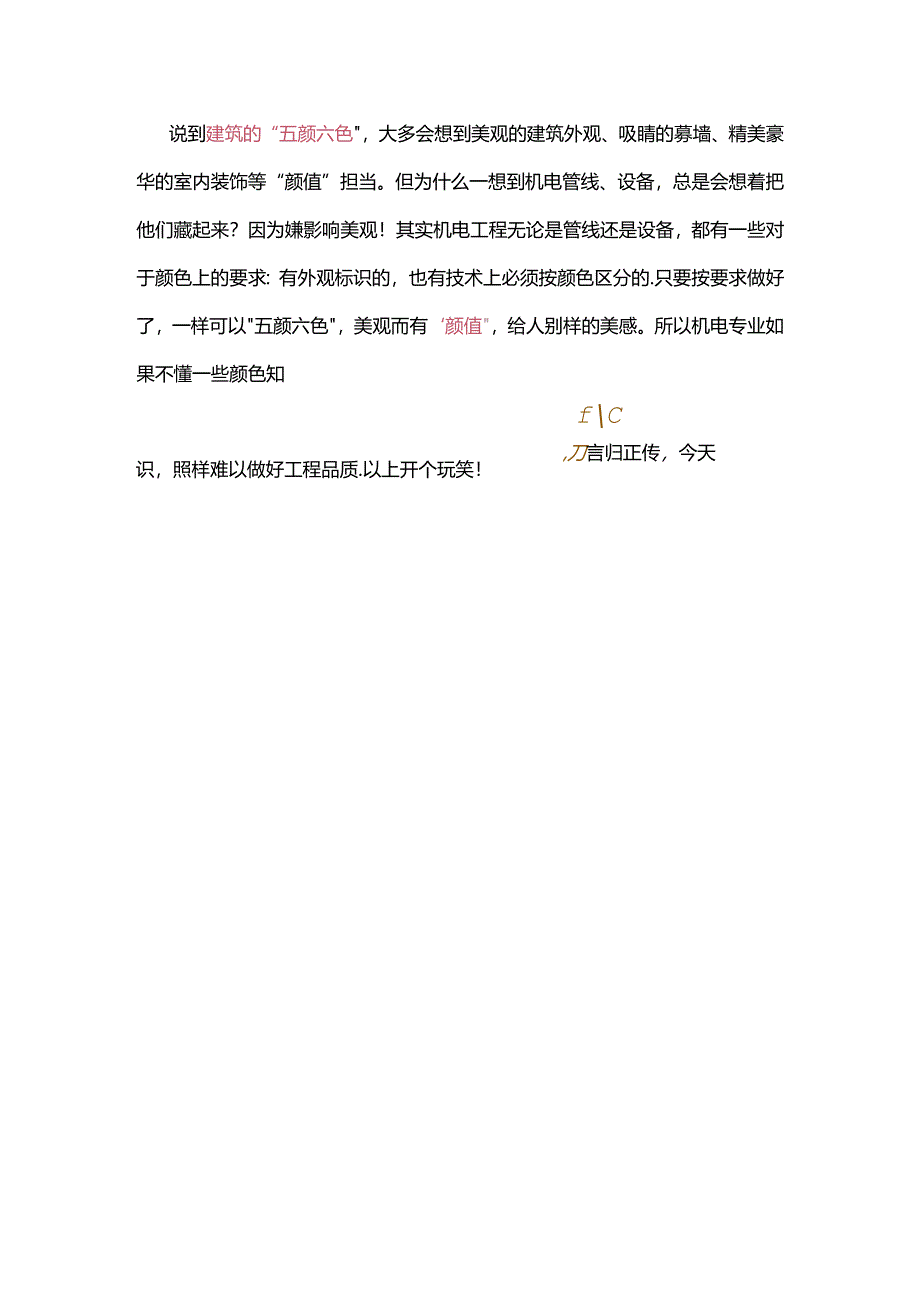

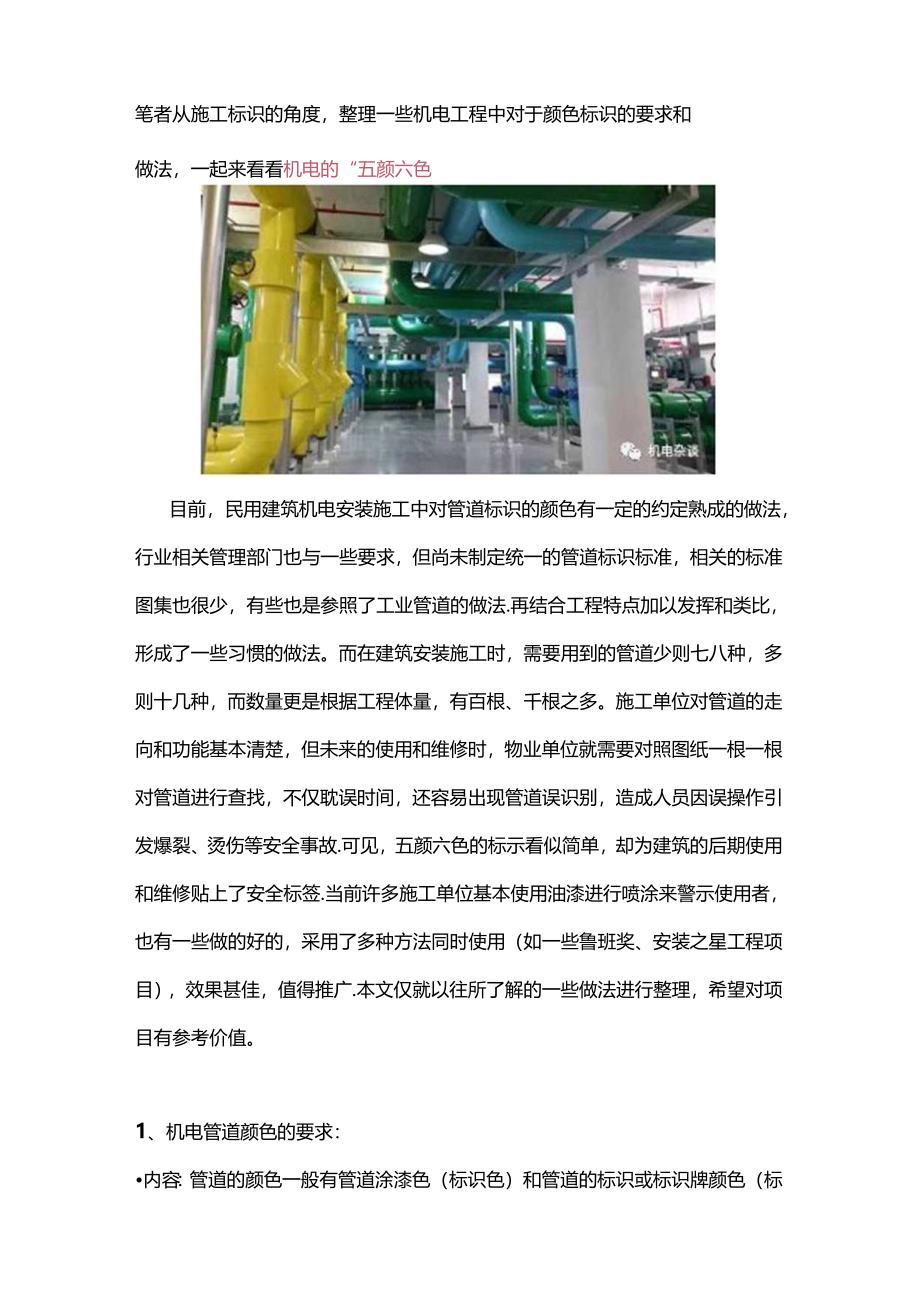

1、说到建筑的“五颜六色，大多会想到美观的建筑外观、吸睛的募墙、精美豪华的室内装饰等“颜值”担当。但为什么一想到机电管线、设备，总是会想着把他们藏起来？因为嫌影响美观！其实机电工程无论是管线还是设备，都有一些对于颜色上的要求：有外观标识的，也有技术上必须按颜色区分的.只要按要求做好了，一样可以五颜六色，美观而有颜值，给人别样的美感。所以机电专业如果不懂一些颜色知识，照样难以做好工程品质.以上开个玩笑！fC,刀言归正传，今天笔者从施工标识的角度，整理一些机电工程中对于颜色标识的要求和做法，一起来看看机电的“五颜六色目前，民用建筑机电安装施工中对管道标识的颜色有一定的约定熟成的做法，行业相关管理部门也
2、与一些要求，但尚未制定统一的管道标识标准，相关的标准图集也很少，有些也是参照了工业管道的做法.再结合工程特点加以发挥和类比，形成了一些习惯的做法。而在建筑安装施工时，需要用到的管道少则七八种，多则十几种，而数量更是根据工程体量，有百根、千根之多。施工单位对管道的走向和功能基本清楚，但未来的使用和维修时，物业单位就需要对照图纸一根一根对管道进行查找，不仅耽误时间，还容易出现管道误识别，造成人员因误操作引发爆裂、烫伤等安全事故.可见，五颜六色的标示看似简单，却为建筑的后期使用和维修贴上了安全标签.当前许多施工单位基本使用油漆进行喷涂来警示使用者，也有一些做的好的，采用了多种方法同时使用（如一些鲁班

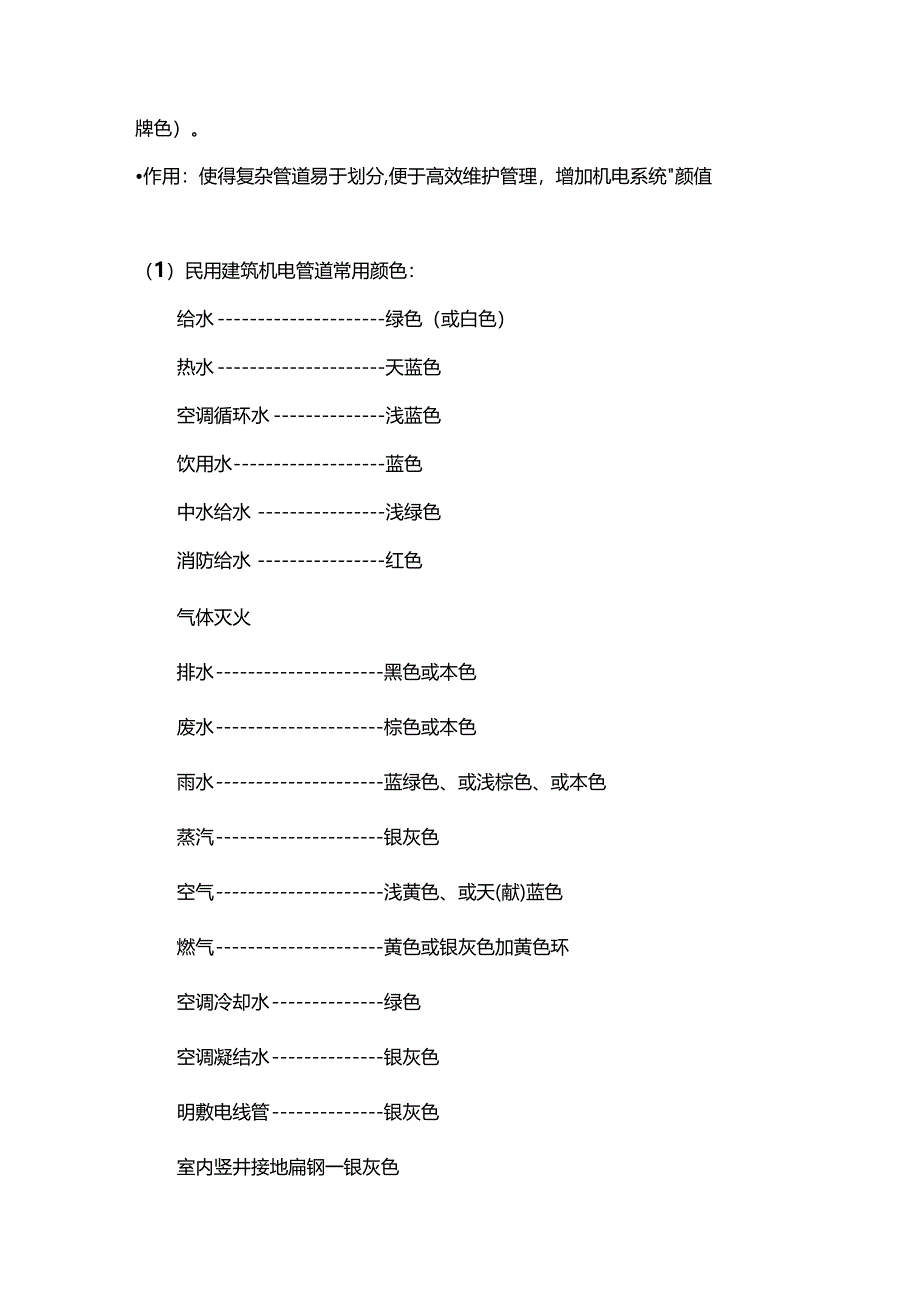

3、奖、安装之星工程项目），效果甚佳，值得推广.本文仅就以往所了解的一些做法进行整理，希望对项目有参考价值。1、机电管道颜色的要求：内容：管道的颜色一般有管道涂漆色（标识色）和管道的标识或标识牌颜色（标牌色）。作用：使得复杂管道易于划分,便于高效维护管理，增加机电系统颜值（1）民用建筑机电管道常用颜色：给水绿色（或白色）热水天蓝色空调循环水浅蓝色饮用水蓝色中水给水浅绿色消防给水红色气体灭火排水黑色或本色废水棕色或本色雨水蓝绿色、或浅棕色、或本色蒸汽银灰色空气浅黄色、或天(献)蓝色燃气黄色或银灰色加黄色环空调冷却水绿色空调凝结水银灰色明敷电线管银灰色室内竖井接地扁钢一银灰色设备房接地扁钢黄绿相间色屋
4、面避雷带银灰色电缆桥架本色送排风管本色印号管道名称标识色序号泞道名称标识色1供水管绿色5浙火枪管他红色2中水管道浅绿色6n劲喷水管大被3用水管道就绿色7气体消防转道红色4排水管道雁色(2)民用建筑管道常用的标识标牌颜色:管道M识感色对照勖太首道假色你识俄色使用管道系统绿色白色给水红色白色消防做色红色天然气祓色红色空调水畀色白色J1.水1*1色红色笨二凯电奈茨管道标识的方法：1）在管道全长上标识。2）在管道上以宽为15Omm色环标识.3）在管道上以长方形的识别色标牌标识。4）在管道上以带箭头的长方形识别色牌标识.5）在管道上以系挂的识别色标牌标识。6漕道标识可采用附有文字说明和不同颜色的自粘式胶
5、带进行标识。管道标识的设置部位：管道的起点、终点、交叉点、转弯处、阀门、穿墙孔两侧、技术层、吊顶内、管井内管道在检查口和检修口、走廊顶下明露管道、设备机房内等的管道上和其他需要标识的部位。两个标识之间的最小间距应为Iom。竖向管道的粘贴高度应为1.5m。标识施工注意原则：所有标识的部位，应易于查看为宜；管井内管道文字标识应向着管井门一侧或与管井成45。为宜沃花内管道宜标识在管道底部；上下布置的管道，上部管线的标识应做在管道的侧向为宜。管道设备的标识：1）立管及支管、水平干管，泵房、水箱间等设备用房内的主管级主要控制阀门、设备等均应进行标识.2）管道标识包含：表示介质流动方向的箭头、表示管道用途
6、的颜色以及管道或介质用途的中文说明.3）样板房应悬挂机电设备施工要点的标识牌。电气管道标识：1）桥架、防雷引下线、防雷测试点等均应进行标识.2）线槽标识应标示清线槽内敷设电缆的类别.3）样板房应悬挂电气施工要点标识牌。线柏林识要求及槽宽度三字离mm字体200300100宋嗖魏400及以上200防指标识尺4东意防;:海试点标识东意防出I加以葡1线槽标识小咬av2ga机电设备的颜色标示：1）消火栓泵红色2）喷淋泵红色3）生活泵蓝色或深蓝色4）消火栓泵电机灰色或深灰色5）喷淋泵电机灰色或深灰色6）生活泵电机灰色或深灰色7）潜水泵电机黑色8）空调水泵电机一灰色或深灰色9）空调主机原色10） 电悌曳引机
7、、电机一本色11） ）设备底座黑色12） ）阀门黑色13） 阀门手柄红色14） 控制箱本色15） ）风机本色16） 送风阀本色17)排风阀红色18)防火阀红色19)百叶风口本色或同环境装饰色2、电线电缆颜色的要求：(1)强电专业三相电线/缆：相线：黄色、绿色、红色；中性线N:蓝色；PE线：黄绿双色；单相电线/缆：火线：红色或棕色；零线N:蓝色或黑色；PE线：黄绿双色；控制线：白色、黑色、粉红色、棕色、橙色、灰色等。（2）弱电专业网络电缆（网线）的颜色：五类/六类8芯UTO/STP线：外皮一般为灰色、或蓝色、或棕色。网线在塑料绝缘外皮里面包裹着八根信号线，有八种颜色.分别是：白橙、橙、白绿、蓝、
8、白蓝、绿、白棕、棕（568B线序）.每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。目前常用的有超5类和6类，外观区别为6类中间有个十字或一字的骨架.网线颜色的标准排序有两个标准568A,标准568B它们规定了双绞线内的8个不同颜色的细线从左到右插入水晶头的顺序。颜色排序如下：1）标准568A:绿白，绿，橙白，蓝，蓝白，橙，棕白，棕02）标准568B:橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。光纤颜色：光纤按照单模和多模光纤区分有：浅黄和橘色两种外皮颜色.在光纤熔接中色谱排列顺序如下：蓝、橘（橙）、绿、棕、灰、白、红、黑、黄、紫（粉红、粉、青（蓝）；48光芯的按照这个顺序.例如4芯光缆中就
9、有蓝、橙、绿、棕，缩管颜色排列也是一样，透明缩管红头绿尾。-.IC色0号!C1.f内光阡包冷一取电,先签内色i三常列ICir内鬼汗的色谓即列情况如下所示:1 .验=先f的癖列（KfteiB）光轩012S4STS9憾演0绎婷灰白I1.1.R黄AAa.秘H中允界不足i2Wrj.色由从I署；K逢崎取用b标淮色调中，6号白与可以雁!好色代皆，的拓t色词1.M可情熏宫尸膏求的色ii切.2 .M线K光燃中$*色调排列也示色调SV123456T89&地乩缘/本本本本本本.seicBww.11*Gww.n梅用平外.101112解微I101112本本拿:/泥包余处bai5三RW-*W.搐*一履力毋色.H樗&*外
10、.3、分享：规范关于机电安装工程中各类管道标识的要求：建筑给水排水及采暖工程施工质量验收规范GB50242:1）中水管道外壁应涂浅绿色标志；2）中水池（箱）、阀门、水表及给水栓均应有“中水”标志通风与空调工程施工质量验收规范（GB50243-2002）:冷热源机房内制冷系统管道的外表面，应做色标.通风与空调工程施工规范GB507381）防腐与绝热施工完成后，应按设计要求进行标识，当设计无要求时，应符合下列规定：设备机房、管道层、管道井、吊顶内等部位的主干管道，应在管道的起点、终点、交叉点、转弯处、阀门、穿墙管道两侧以及其他需要标识的部位进行管道标识.直管道上标识间隔宜为Iom.2）管道标识应采
11、用文字和箭头。文字应注明介质种类、箭头应指向介质流动方向。文字和箭头应与管径大小相匹配，文字应在箭头尾部。3）空调冷热水管道色标宜用黄色，空调冷却水管道色标宜用蓝色，空调冷凝水管道及空调补水管道的色标宜用淡绿色，蒸汽管道色标宜用红色，空调通风管道色标宜用白色，防排烟管道色标宜为黑色.自动喷水灭火系统施工及验收规范GB50261配水干管、配水管应做红色或红色环图标志。红色环圈标志，宽度不应小于20mm,间隔不宜大于4m,在一个独立的单元内环圈不宜少于2处。气体灭火系统施工及验收规范GB50263:1）集流管外表面应涂红色油漆。2）灭火剂输送管道的外表面应涂红色油漆.在吊顶内、活动地板下等隐蔽场所
12、内的管道，可涂红色油漆色环。每个保护区的色环宽度应一致，间距应均匀。城镇燃气室内工程施工与质量睑收规范CJJ94:1）室内燃气管道的除锈、防腐及涂漆应符合下列规定：室内明设钢管、暗封形式敷设的钢管及其管道附件连接部位的涂漆，应在检查、试压合格后进行.2）钢管及管道附件涂漆的要求：非镀锌钢管：应刷两道防锈底漆、两道面漆；镀锌钢管：应刷两道面漆；面漆颜色应符合设计文件的规定；当设计文件未明确规定时，燃气管道宜为黄色。小结：随着BIM等技术的发展，为设计和施工行业同仁们提供了很好的工具和方法，使得咱们机电也可以做得“五颜六色，充满阳刚之美的高颜值以上仅就以往所了解的一些做法进行整理，希望对项目有参考价值.当然，因为没有统一的官方标准，有些对不同管道的颜色标示上还有一些差异，全国各地也有所不同，所以如有不妥，也希望读者朋友们理解和提出更好的想法！
