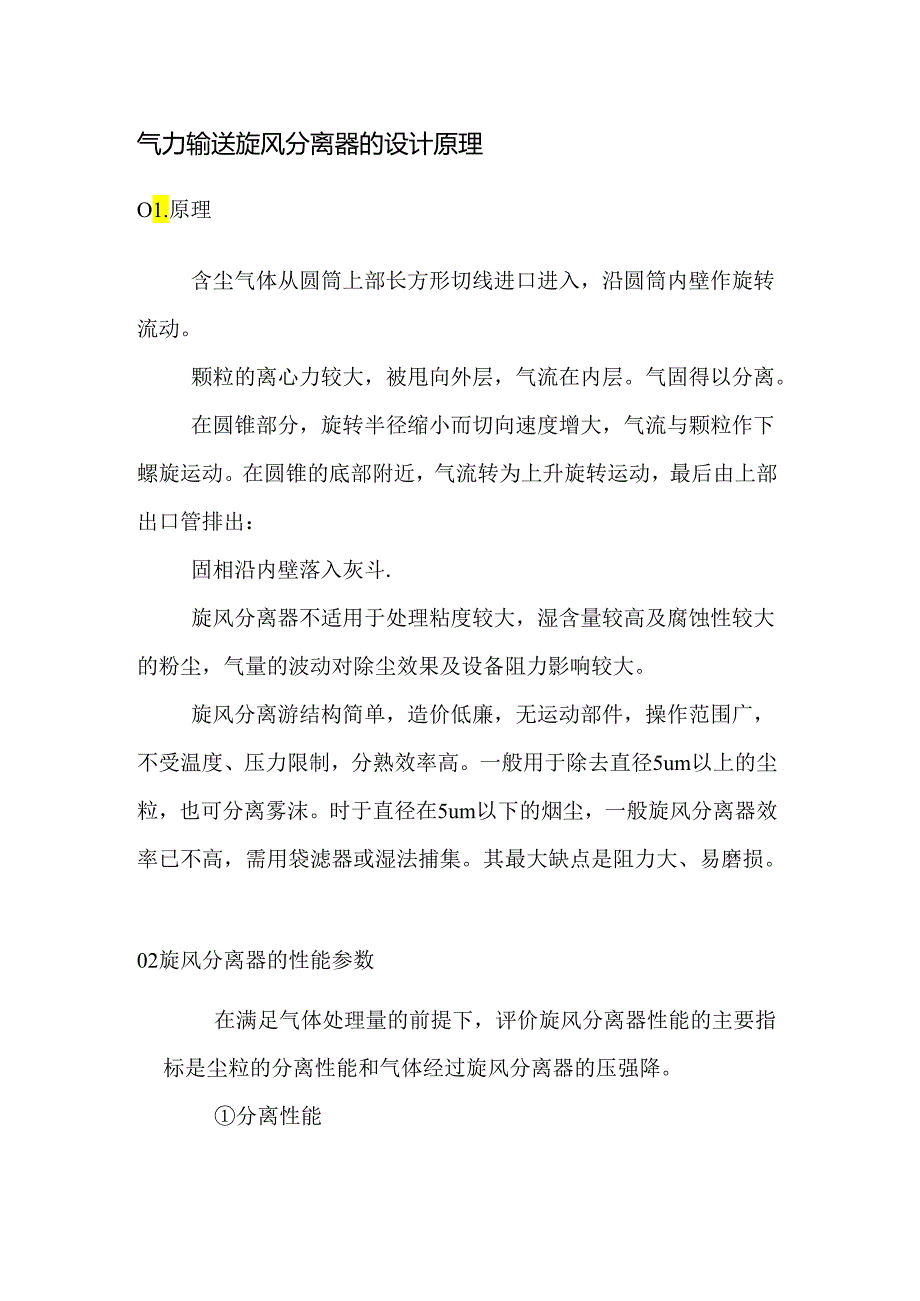

1、气力输送旋风分离器的设计原理O1.原理含尘气体从圆筒上部长方形切线进口进入，沿圆筒内壁作旋转流动。颗粒的离心力较大，被甩向外层，气流在内层。气固得以分离。在圆锥部分，旋转半径缩小而切向速度增大，气流与颗粒作下螺旋运动。在圆锥的底部附近，气流转为上升旋转运动，最后由上部出口管排出：固相沿内壁落入灰斗.旋风分离器不适用于处理粘度较大，湿含量较高及腐蚀性较大的粉尘，气量的波动对除尘效果及设备阻力影响较大。旋风分离游结构简单，造价低廉，无运动部件，操作范围广，不受温度、压力限制，分熟效率高。一般用于除去直径5um以上的尘粒，也可分离雾沫。时于直径在5um以下的烟尘，一般旋风分离器效率已不高，需用袋滤器

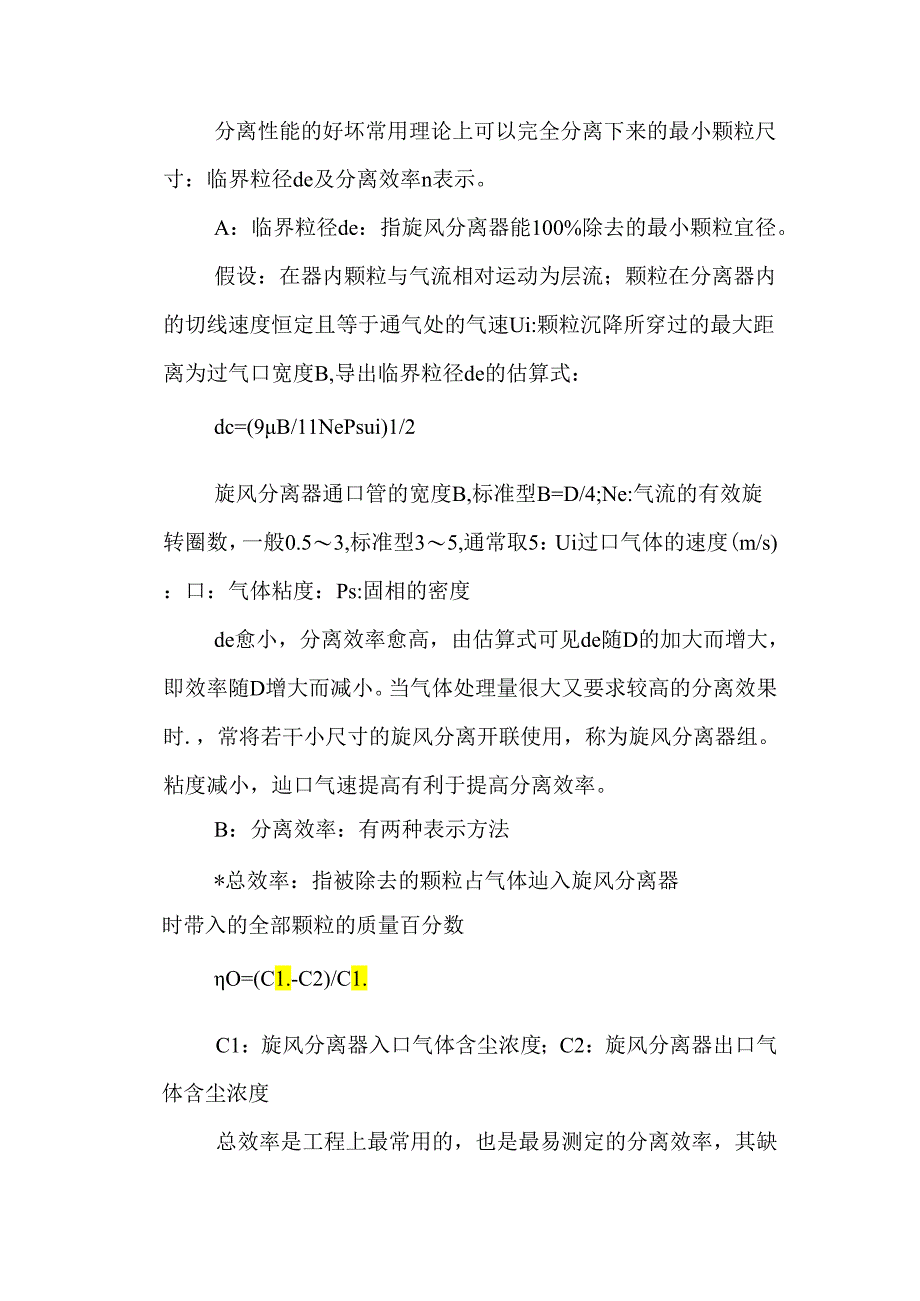

2、或湿法捕集。其最大缺点是阻力大、易磨损。02旋风分离器的性能参数在满足气体处理量的前提下，评价旋风分离器性能的主要指标是尘粒的分离性能和气体经过旋风分离器的压强降。分离性能分离性能的好坏常用理论上可以完全分离下来的最小颗粒尺寸：临界粒径de及分离效率n表示。A：临界粒径de：指旋风分离器能100%除去的最小颗粒宜径。假设：在器内颗粒与气流相对运动为层流；颗粒在分离器内的切线速度恒定且等于通气处的气速Ui:颗粒沉降所穿过的最大距离为过气口宽度B,导出临界粒径de的估算式：dc=(9B/11NePsui)1/2旋风分离器通口管的宽度B,标准型B=D/4;Ne:气流的有效旋转圈数，一般0.53,标准
3、型35,通常取5：Ui过口气体的速度(m/s)：口：气体粘度：Ps:固相的密度de愈小，分离效率愈高，由估算式可见de随D的加大而增大，即效率随D增大而减小。当气体处理量很大又要求较高的分离效果时.，常将若干小尺寸的旋风分离开联使用，称为旋风分离器组。粘度减小，辿口气速提高有利于提高分离效率。B：分离效率：有两种表示方法*总效率：指被除去的颗粒占气体辿入旋风分离器时带入的全部颗粒的质量百分数O=(C1.-C2)/C1.C1：旋风分离器入口气体含尘浓度；C2：旋风分离器出口气体含尘浓度总效率是工程上最常用的，也是最易测定的分离效率，其缺点是不能表明旋风分离器对不同粒子的不同分离效果。*粒级效率：

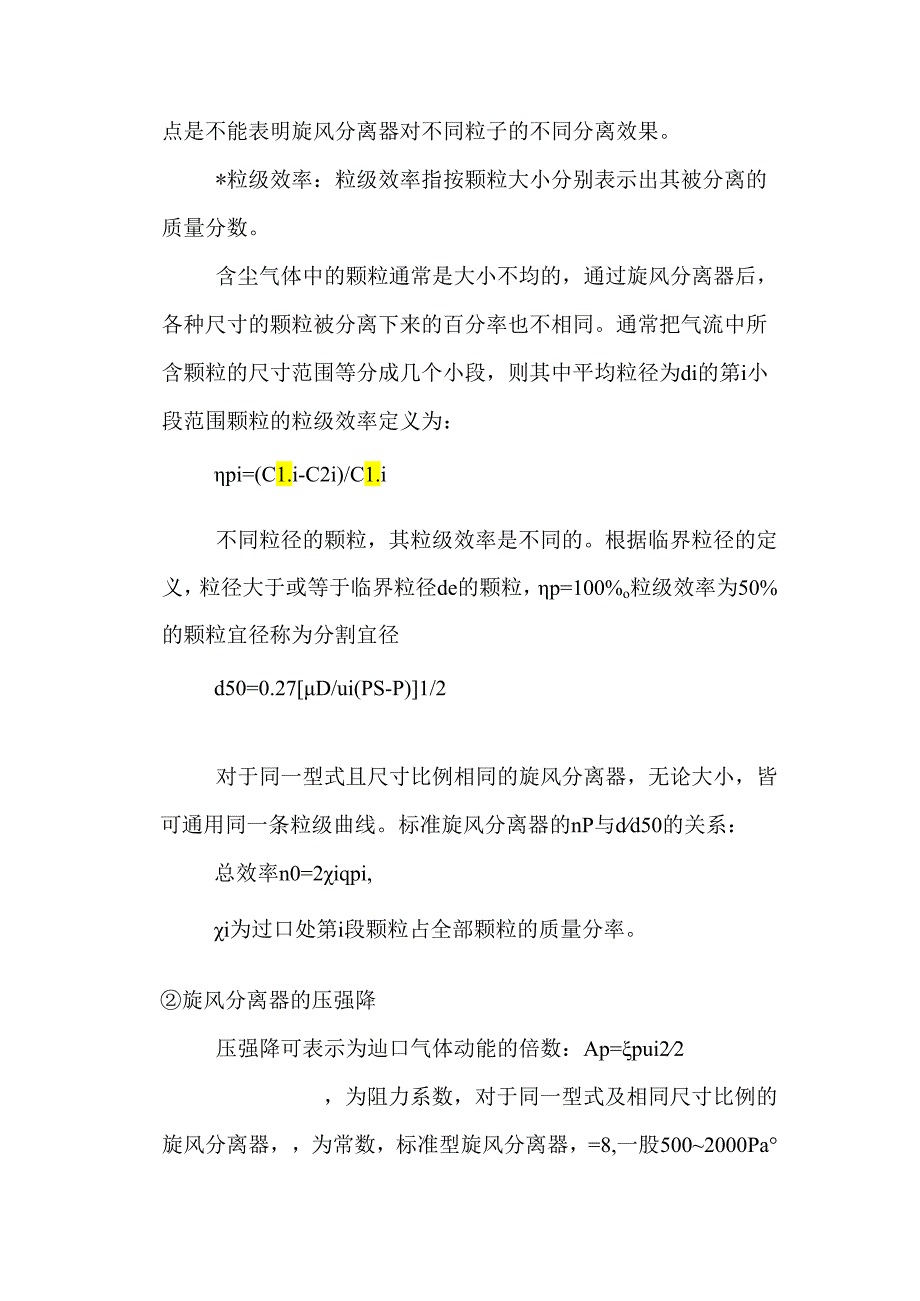

4、粒级效率指按颗粒大小分别表示出其被分离的质量分数。含尘气体中的颗粒通常是大小不均的，通过旋风分离器后，各种尺寸的颗粒被分离下来的百分率也不相同。通常把气流中所含颗粒的尺寸范围等分成几个小段，则其中平均粒径为di的第i小段范围颗粒的粒级效率定义为：pi=(C1.i-C2i)/C1.i不同粒径的颗粒，其粒级效率是不同的。根据临界粒径的定义，粒径大于或等于临界粒径de的颗粒，p=100%o粒级效率为50%的颗粒宜径称为分割宜径d50=0.27D/ui(PS-P)1/2对于同一型式且尺寸比例相同的旋风分离器，无论大小，皆可通用同一条粒级曲线。标准旋风分离器的nP与dd50的关系：总效率n0=2iqpi
5、,i为过口处第i段颗粒占全部颗粒的质量分率。旋风分离器的压强降压强降可表示为辿口气体动能的倍数：Ap=pui22，为阻力系数，对于同一型式及相同尺寸比例的旋风分离器，为常数，标准型旋风分离器，=8,一股5002000Pa影响旋风分离器性能的因素气流在旋风分离器内的流动情况和分离机理均非常复杂，因此影响旋风分离器性能的因素较多，其中最重要的是物系性质及操作条件。一般说来，颗粒密度大、粒径大、过口气速度高及粉尘浓度高等情况均有利于分离。如含尘浓度高则有利于颗粒的聚结，可以提高效率，而且可以抑制气体涡流，从而使阻力下降，所以较高的含尘浓度对压力降与效率两个方面都是有利的。但有些因素对这两方面的影响是
6、相互矛盾的，如辿口气速稍高有利于分离，但过高则导致涡流加剧，增大压力降也不利于分离。因此，旋风分离器的过口气速在1025ms范围内为宜。气量波动对除尘效果及压力降影响明显。03旋风分离器的结构型式与选用旋风分离器的结构型式旋风分离器的性能不仅受含尘气的物理性质、含尘浓度、粒度分布及操作条件的影响，还与设备的结构尺寸密切相关。只有各部分结构尺寸恰当，才能获得较高的分离效率和较低的压力降。近年来，为提高分离效率开降低压降，在旋风分离器的结构设计中，主要从以下几个方面辿行改进：A：采用细而长的器身：减小器身直径可增大惯性离心力，增加器身长度可延长气体停留时间，所以，细而长的器身有利于颗粒的离心沉降，
7、使分离效率提高。B：减小上涡流的影响：含尘气体自过气管过入旋风分离器后，有一小部分气体向顶盖流动，然后沿排气管外侧向下流动，当达到排气管下端时汇入上升的内旋气流中，这部分气流称为上涡流。上涡流中的颗检也随之由排气管排出，使旋风分离器的分离效率降低。采用带有.旁路分离室或采用异形通气管的旋风分离器，可以改善上涡流的影响。C：消除下旋流影响：在标准旋风分离器内，内旋流旋转上升时，会将沉集在锥底的部分颗粒重新扬起，这是影响分离效率的另一重要原因。为抑制这种不利因素设计了扩期式旋风分离器。D：排气管和灰斗尺寸的合理设计都可使除尘效率提高。鉴于以上考虑，对标准旋风分离器加以改辿，设计出一些新的结构形式。
8、目前我国对各种类型的旋风分离器已制定了系列标准，各种型号旋风分离器的尺寸和性能均可从有关资料和手册中查到。化工中几种常见的旋风分离器：X1.1.7A型：具有倾斜螺旋面过口，倾斜方向通气可在一定程度上减小涡流的影响，开使气流阻力较低，阻力系数;值可取5.05.5。X1.P型：X1.P型是带有旁路分离室的旋风分离器，采用蜗壳式过气口，其上沿较器体顶盖稍低。含尘气过入器内后即分为上、下两股旋流。“旁室”结构能迫使被上旋流带到顶部的细微尘粒聚结开由旁室过入向下旋转的主气流而得以捕集，对5um以上的尘粒具有较高的分离效果。根据器体及旁路分离室形状的不同，X1.P型乂分为A和B两种形式，其阻力系数值可取4
9、.85.8。扩散式：主要特点是具有上小下大的外壳，开在底部装有挡灰盘（又称反射屏）。挡灰盘a为倒置的漏斗型，顶部中央有孔，下沿与器壁底圈留有缝隙。沿壁面落下的颗粒经此缝隙降至集尘箱内，而气流主体被挡灰盘隔开，少量过入箱内的气体则经挡灰盘顶部的小孔返回器内，与上升旋流汇合经排气管排出。挡灰盘有效地防止了已沉下的细粉被气流重新卷起，因而使效率提高，尤其对IoUm以下的颗粒，分离效果更为明显。/旋风分离器的选型选择旋风分离器时，首先应根据具体的分离含尘气体伏务，结合各型设备的特点，选定旋风分离器的型式，而后通过计算决定尺寸与个数。计算的主要依据有：含尘气的体积流量；要求达到的分离效率：允许的压力降。由上面的计算结果可以看出，在处理气量及压力降相同的条件下，本例中串联四台与开联四台的效率比较接近，但开联时所需的设备尺寸小、投资省。
