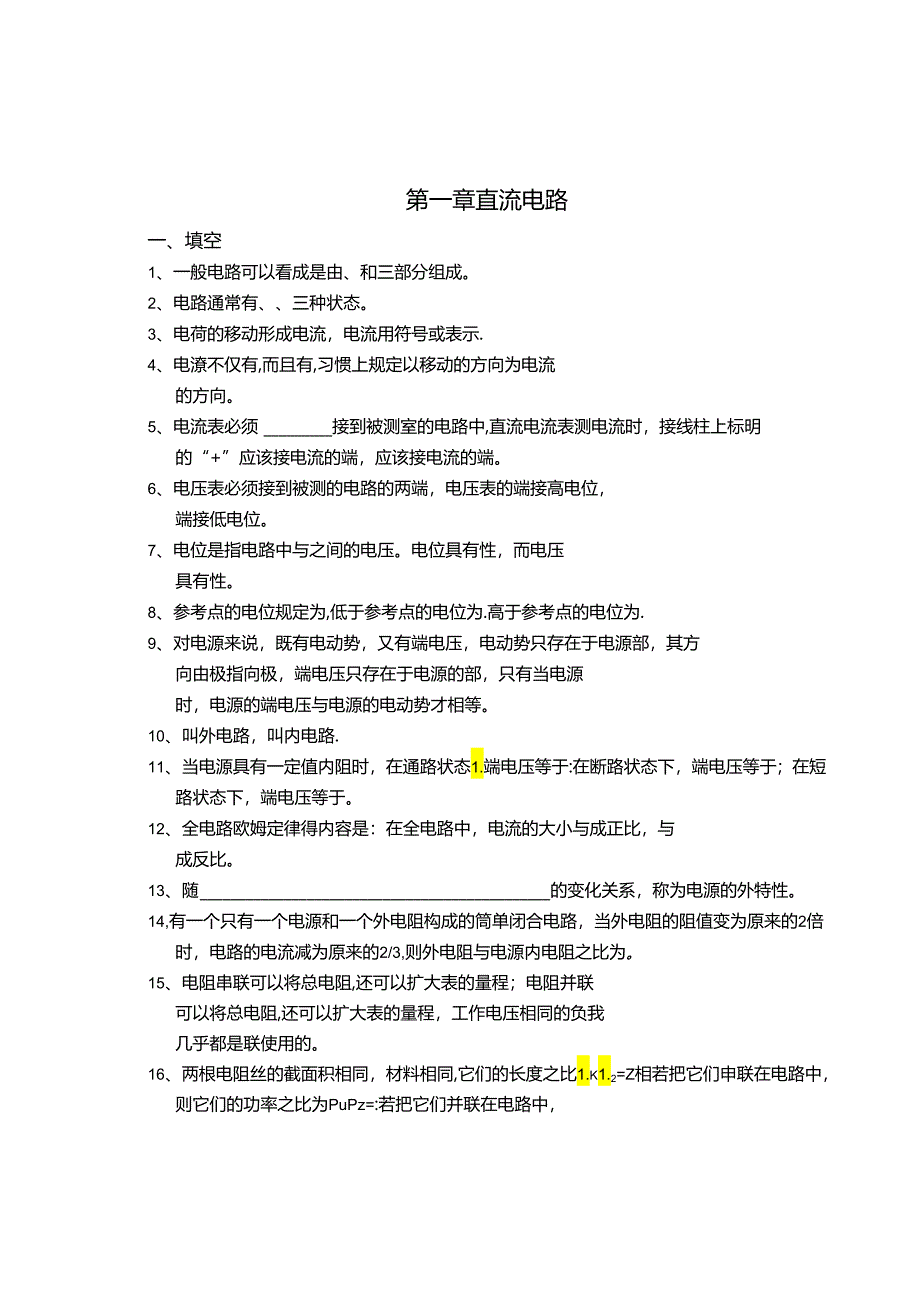

1、第一章直流电路一、填空1、一般电路可以看成是由、和三部分组成。2、电路通常有、三种状态。3、电荷的移动形成电流，电流用符号或表示.4、电潦不仅有,而且有,习惯上规定以移动的方向为电流的方向。5、电流表必须接到被测室的电路中,直流电流表测电流时，接线柱上标明的“+”应该接电流的端，应该接电流的端。6、电压表必须接到被测的电路的两端，电压表的端接高电位，端接低电位。7、电位是指电路中与之间的电压。电位具有性，而电压具有性。8、参考点的电位规定为,低于参考点的电位为.高于参考点的电位为.9、对电源来说，既有电动势，又有端电压，电动势只存在于电源部，其方向由极指向极，端电压只存在于电源的部，只有当电源
2、时，电源的端电压与电源的电动势才相等。10、叫外电路，叫内电路.11、当电源具有一定值内阻时，在通路状态1.端电压等于:在断路状态下，端电压等于；在短路状态下，端电压等于。12、全电路欧姆定律得内容是：在全电路中，电流的大小与成正比，与成反比。13、随的变化关系，称为电源的外特性。14,有一个只有一个电源和一个外电阻构成的筒单闭合电路，当外电阻的阻值变为原来的2倍时，电路的电流减为原来的2/3,则外电阻与电源内电阻之比为。15、电阻串联可以将总电阻,还可以扩大表的量程；电阻并联可以将总电阻,还可以扩大表的量程，工作电压相同的负我几乎都是联使用的。16、两根电阻丝的截面积相同，材料相同,它们的长

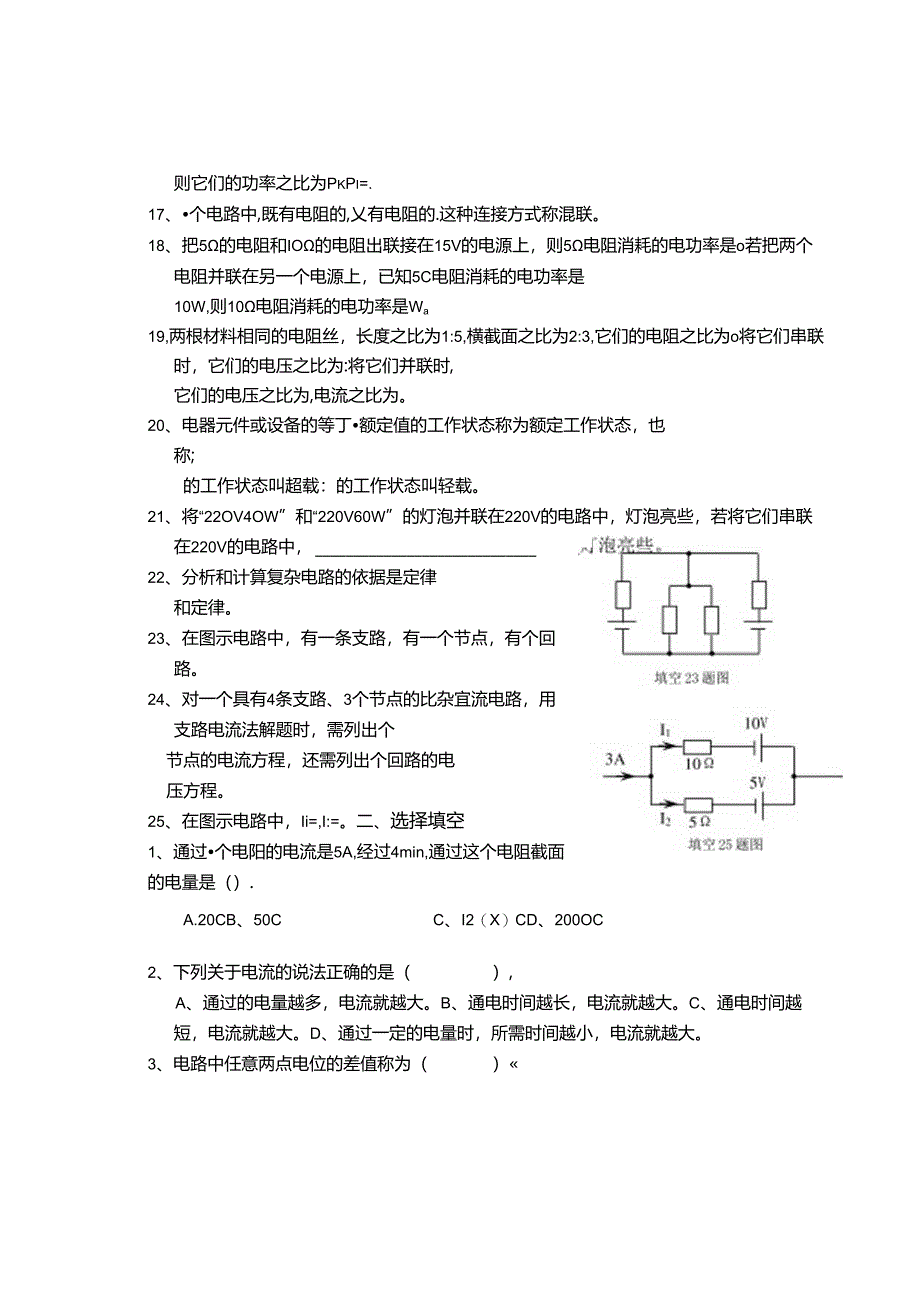

3、度之比1.k1.2=Z相若把它们申联在电路中，则它们的功率之比为PuPz=:若把它们并联在电路中，则它们的功率之比为PkPi=.17、个电路中,既有电阻的,乂有电阻的.这种连接方式称混联。18、把5的电阻和IO的电阻出联接在15V的电源上，则5电阻消耗的电功率是o若把两个电阻并联在另一个电源上，已知5C电阻消耗的电功率是10W,则10电阻消耗的电功率是Wa19,两根材料相同的电阻丝，长度之比为1:5,横截面之比为2:3,它们的电阻之比为o将它们串联时，它们的电压之比为:将它们并联时,它们的电压之比为,电流之比为。20、电器元件或设备的等丁额定值的工作状态称为额定工作状态，也称;的工作状态叫超载
4、：的工作状态叫轻载。21、将“22OV4OW”和“220V60W”的灯泡并联在220V的电路中，灯泡亮些，若将它们串联在220V的电路中，22、分析和计算复杂电路的依据是定律和定律。23、在图示电路中，有一条支路，有一个节点，有个回路。24、对一个具有4条支路、3个节点的比杂宜流电路，用支路电流法解题时，需列出个节点的电流方程，还需列出个回路的电压方程。25、在图示电路中，Ii=,I:=。二、选择填空1、通过个电阳的电流是5A,经过4min,通过这个电阻截面的电量是（）.A.20CB、50CC、I2（X）CD、200OC2、下列关于电流的说法正确的是（）,A、通过的电量越多，电流就越大。B、通

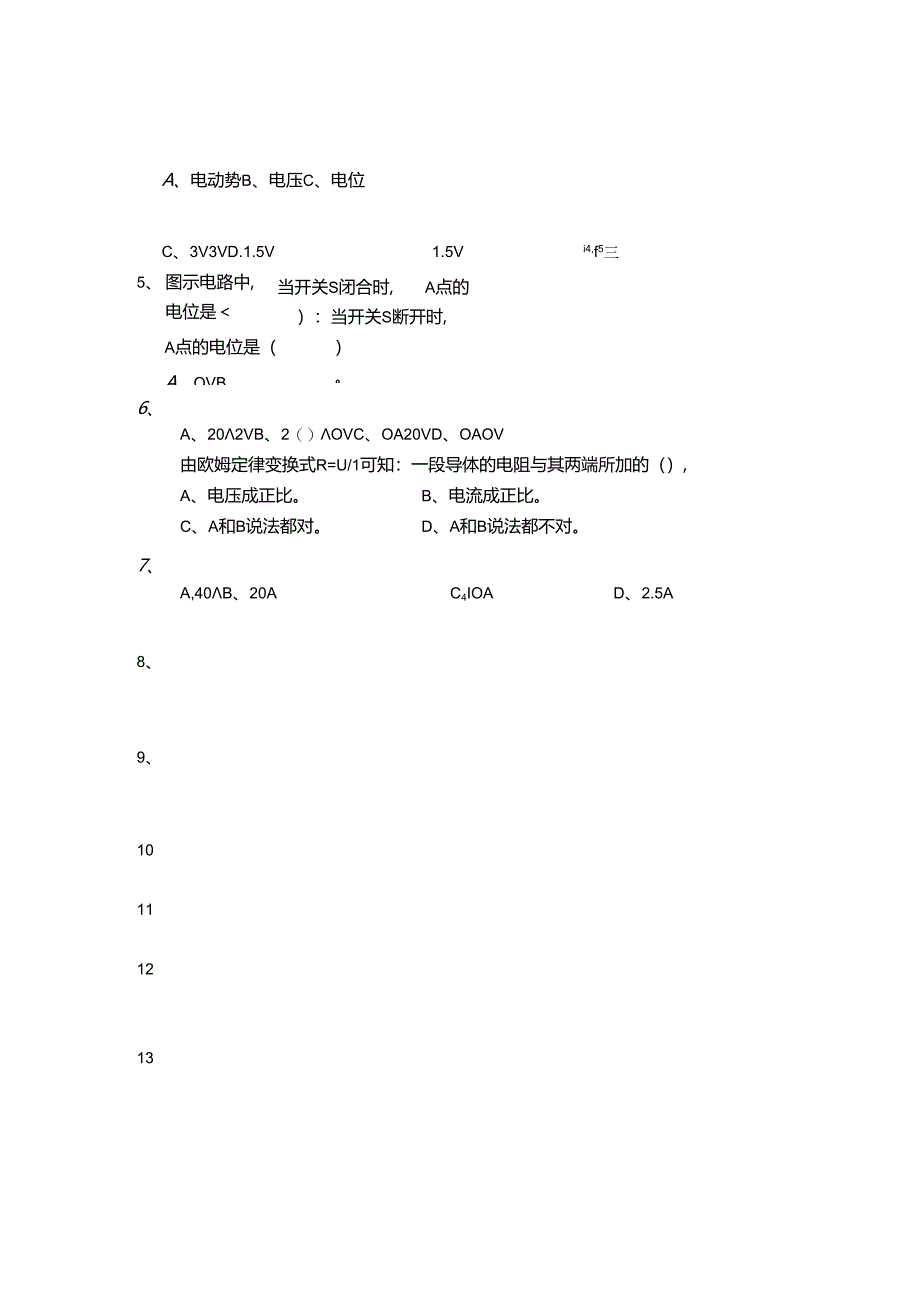

5、电时间越长，电流就越大。C、通电时间越短，电流就越大。D、通过一定的电量时，所需时间越小，电流就越大。3、电路中任意两点电位的差值称为（）5、6、7、8、9、10111213A、电动势B、电压C、电位电路中两点间的电压高，则（）。A.这两点的电位都高。B、这两点的电位差大.C、这两点的电位都大r零.图示电路中，E=I.5V,若以C为参考点，Ua=3V,若以B为参考点，则UA和UAC分别是（）。Ao_A、3V1.5VB、1.5V3V1BC、3V3VD.1.5V1.5Vi4,f5三图示电路中,电位是当开关S闭合时,A点的）：当开关S断开时,A点的电位是（A、OVB、）。3VC、8VD、I5Vj-J
6、12V电源电动势为2V,内电阻是0.1C,当外迭择6m图电路短路时，电路中的电流和端电压分别是（）.A、202VB、2（）OVC、OA20VD、OAOV由欧姆定律变换式R=U/1可知：一段导体的电阻与其两端所加的（）,A、电压成正比。B、电流成正比。C、A和B说法都对。D、A和B说法都不对。电源电动势为2V.内电阻是0.1Q,当外电路断路时，电路中的电流和端电压分别是（）.A、OA2VB、202VC、20AOVD、OAOV、在全电路中，当负载短路时，电源内压降（）.A、为零B、等于电源电动势C、等于端电压、在全电路中，负载电阻增大，端电压将（）。A、降低B、升高C,不变D、不确定、有三只电阻，
7、阻值均为R,若两只电阻串联后再与另一只电阻并联，则总电阻为（）.A、I3RB、273RC、3RD、R、将一根均匀的电阻丝接在电源上，通过的电流为10A,再把这根电阻丝对折后，仍接在该电源上，这时通过的电流是（）。A,40B、20AC4IOAD、2.5A14、将n个电阻并联后接于电源（不计内阻），测得电流为I,若将这n个电阻串联后再接于相同的电源，则电流将会（）。A,减小到原来的1./n.B,减小到原来的1.r.C、减小到原来的1/（2n）oD、减小到原来的27n。15、有个电压表，其内限为1.8kQ,现在要将它的量程扩大为原来的10倍，则（）A、用I8kQ的电阻与电压表串联B、用18（）kQ的
8、电阻与电压表并联。C、用16.2kQ的电阻与电压表串联。DJH18（）。的电阻与电压表串联。16、将内阻为1kQ、量程为I（X）UA的表头改装成量程为ImA的电流表，需并联的电阻大小（）.A、100/9CB,90QC、99。D、100O/9C17、图示电路中所示的四只电阻的连接关系是（）。A、串联B,并联C、混联D、笑杂连接送抵17咫图18、图示电路中，则RAB为（）。R，=6Q,则RAB为（）。A、9QB、1519,图示电路中，Ri=R2=REC,A、5B、I5QC、10.5D、3Q选挣2。卷图(C)A、电流k与电流b方向相反。B、电流12大于电流小C、电流h大于电流I2。D、电流h的实际方
9、向与参考方向相同。22、在图示电路中，与方程U=IR-E相对应的电路是（K23、某导体的电阻是1Q，通过它的电流是2A,那么Imin内电流所做的功为（A、IJB、60JC、I2OJD、240J24、已知R1.并联RzB,再串联Ra接到电源上，若处、R2、RI消耗的功率之比为1:2:3,则RrRzR等于（）。A、1:2:3B,1:1/2:1/3C、3:2:1D、1/3:1/2:125、一只m220V40W的灯泡接到IK）V电路中,消耗的功率为）W.A、40B、20Cs10D、1.26、“220V40W”的灯泡正常发光25h,耗电（）度。A、2B、20C、ID、1（）三、判断1、电源内部电子在外力
10、作用下由负极移向正极。（）2、在电路中两点间的电压等于这两点的电位差，所以两点间的电压与参考点的选择有关。）3、电阻大的导体，电阻率一定大。（）4、在电路闭合状态下，负载电阻增大，电源端电压就升而（）5、电源在开路状态下，流过电源的电流为零，电源的端电压也为零。（）6、在电路中，通常所说的大负载是指限值大的负载。（）7、在电R1.分压电路中，电网值越大，其两端分得的电压就越高。（）8、电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。()9、采用支路电潦法分析电路时，若电路中有个节点，则可以列出n个KC1.方程。()四、问答与计算I、用电压表测量直流电压时须注意哪几点？2
11、、用电流表测知直流电流时须注意哪儿点？3、有人说：P=U1.=I2R,所以功率与电阻R成正比，WP=U1.=U2ZR,所以功率又与电阻R成反比。这两种说法有矛盾吗？为什么？4、电气设备额定值的含义是什么？5、电路通路、短路、开路状态的主要特点分别是什么?6、如果在Ih内通过横截面积为4mm?导线的电量是360C,试求导线中的电流大小和电流密度。7、已知UAB=20V,Ubc=40V,若以C点为参考点，则VA和VH各为多少？8、用长为1.5m、截面积为O22mnf的金属丝制成的电阳阻值为3Q,则金属丝是什么材料制成的?9、如图所示电路，当开关S扳向2时，电压表读数为6肘V,当开关S扳向1时，电流
12、表读数为3A,已知R=2Q,求电源的电动势和内阻。第9JM图PV10、电路如图所示，外电阻Rj=R3=4Q.开关S闭合时电压表的读数是2.9V,电流表的读数是05A:S断开时电压表的读数是3V。求：（1）电源的电动势和内电版：（2）外电路电阻Ri.WioiaraIh有三只电阻串联后接到电源的两的,已知R=2R2,R2=3R3,R2两端的电压为10V,求电源两端的电压是多少？（设电源内阻为写）12、电路如图，电流表PA1.的读数为9A,电流表PA2的读数为3A.R=4.R2=6,计算电阻Ra的阻值。第121SIa13、输电线的电阻共计IC,输送的电功率为100kW,用400V的电压送电，输电线上
13、发热损失的功率是多少？改用IOkV的高压送电呢？14、图示电路中，求R的阻值及流过它的电诫.第14题图五、知板链接与拓展1、如何识别色环电阻?2、实际电源有几种模型？能否等效互换？3、在电工实验室你使用的是什么类型的万用表？如何测量电阻？第一章直流电路参考答案一、填空1、电源：负载：中间环节2、通路：断路：短路3、定向：i：I4、大小：方向：正电荷定向5、串联：正极；负极6、并联：正极：负极7、某点（任意点）：参考点：相对：绝对8、零；负；正9、内：负：正；外：断路10、电源以外的电路：电源内部的电路IkE-Ir:电动势E：O12、电压：电腐13、电压：电流14、115、扩大（变大）：电压：减
14、小（变小）：电流：并联16,2：1/217、串联；并联18、5W；519、3/10：3/10：1：10/320、功率实际值：满载：负载功率实际值商于额定值：负栽功率实际值低于额定值21、220V60W；22OV40W22、基尔霍夫定律：欧姆定律23、 4；4；724、 2：225、4/3；5/3二、选界填空1-5CDBBB6、CD7-10.BAAB11-I5BBABC16-20DCBDA21-26.CBDBCC三、判断1-5、JXXJX6-9、四、问答与计算1、答：I）电压表必须与被测电路并联，连接时应使被测电压的实际方向与电压表的“+”、接线柱一致，否则会损坏电压表；2）使用电压表之前，应根据被测电压的大小选择适当的量程，在无法估计被测电压的范困时,，应选用较大的量:程开始测量。2、答：1）电流表必须与被测电路串联，连接时应使电流从表的“+”接线柱流入，从接线柱流出，否则会损坏电流表：2）使用电流表之前，应根据被测电流的大小选择适当的量程，在无法估计被测电流的范围时，应选用较大的量程开始测量。3、答：这两个公式都是从P=UI推导出来的,说法在特殊情况下也都可以对,就P=RR来说是指在电流不变（恒流）情况下电功率与电阻成正比,同样对P=U1ZR来说是指在电压不变（恒压）情况F电功率与电阻成反比.
