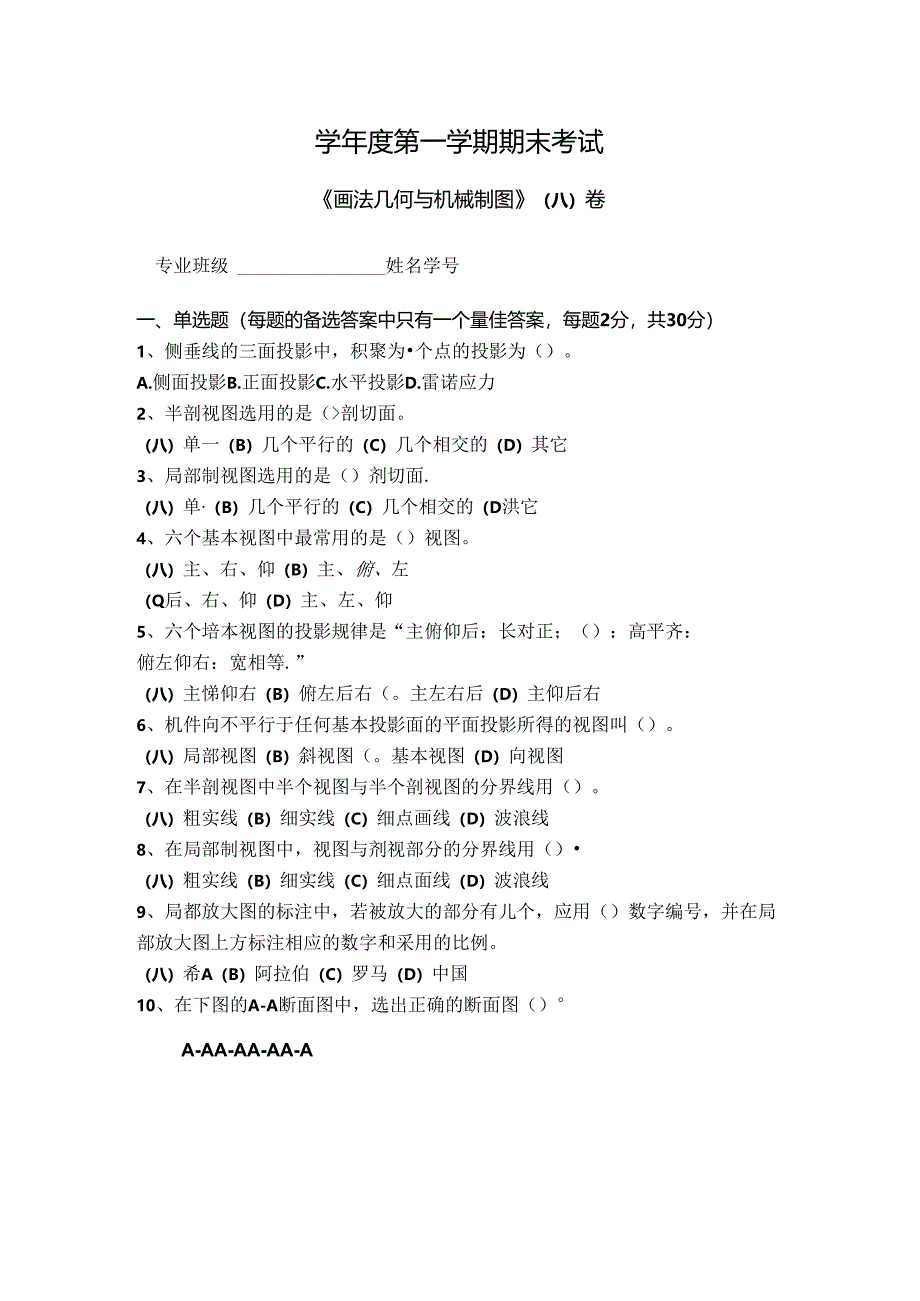

1、学年度第一学期期末考试画法几何与机械制图（八）卷专业班级姓名学号一、单选题（每题的备选答案中只有一个量佳答案，每题2分，共30分）1、侧垂线的三面投影中，积聚为个点的投影为（）。A.侧面投影B.正面投影C.水平投影D.雷诺应力2、半剖视图选用的是（剖切面。（八）单一（B）几个平行的（C）几个相交的（D）其它3、局部制视图选用的是（）剂切面.（八）单（B）几个平行的（C）几个相交的（D洪它4、六个基本视图中最常用的是（）视图。（八）主、右、仰（B）主、俯、左（Q后、右、仰（D）主、左、仰5、六个培本视图的投影规律是“主俯仰后：长对正；（）：高平齐：俯左仰右：宽相等.”（八）主悌仰右（B）俯左后右
2、（。主左右后（D）主仰后右6、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。（八）局部视图（B）斜视图（。基本视图（D）向视图7、在半剖视图中半个视图与半个剖视图的分界线用（）。（八）粗实线（B）细实线（C）细点画线（D）波浪线8、在局部制视图中，视图与剂视部分的分界线用（）（八）粗实线（B）细实线（C）细点面线（D）波浪线9、局都放大图的标注中，若被放大的部分有儿个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。（八）希A（B）阿拉伯（C）罗马（D）中国10、在下图的A-A断面图中，选出正确的断面图（）A-AA-AA-AA-ACBABCDIK下图的A-A剖面图中，
3、选出正确的断面图(.A-AA-AA-AA-AOOABCD13、在下图中，选出正确的一组视图()。BH密居ABCD14、下图采用的是（）画法。（八）荷化（B）对称（C）示意（D）省略1.5-515、用5:1的比例画机件,若图纸上该机件长30刖.则该机件实际长度为（）.A,5三B.30mmC6三D,150mm二.多选题（每题的备选答案中只有一个最佳答案，每题5分，共50分）16、几何公差的儿何特征中，同属于形状、位置、方向公差的是（）。A,线轮廓度B.同轴度C.面轮廓度D.全跳动17、常用销的形式有（A.圆柱销B.圆锥销C.半圆销D.开口销18、几何公差的几何特征中，屈于位置公差的是（）.A.同心
4、度B.垂直度C.对称度D.同轴度19、以下说法正确的仃（）。A.平面立体尺寸标注时，如果在边长尺寸数字前加注“口”符号，表示该图形是正方形。B.平面立体尺寸标注时加“（）”的尺寸称为参考尺寸。C.制柱和阴锥应注出底限直径和高度尺寸，圆锥台还应加注顶圆的直径。D.圆柱和圆锥的直径尺寸不能注在非圆视图上。20、螺纹连接的防松原理有（）。A.摩擦防松B.机械防松C.破坏螺纹副运动关系防松D.液压防松21、常用的轴测图有（）。A.正等测B.斜二测C.正三测D.斜三测22、下列属于轴测图基本术语有（）。A,轴测轴B.轴间角A轴向伸缩系数D.径向伸缩系数23、表面结构包括（）。.表面粗糙度B.表面波纹度C
5、表面缺陷【）.表面纹理24、根据投射线的类型（平行或汇交），投影法分为（）.A.正投影法B.中心投影法C.斜投影法D.平行投影法25、关于尺寸20H7中，说法正确的有（）.A.H表示基本偏差B.7表示标准公差等级C.H7表示公差带代号D.尺寸的上极限偏差是0三.判断题（对的选“A”，错的选“B”，每题2分，共20分）26、画法几何与机械制图课程的研究对象是工程图样.（）27、工程图样在生产中起指导性作用。（）28、画法几何学是机械制图的理论基础。（）29、零件图是加工零件的依据。（）30、工程图样是我国工程界的技术语言，其他国籍的工程技术人员读不懂。（）31、尺J是图样中的选要内容，是制造机件的直接依据.（）32、机件上每一尺寸一般只标注一次，并应标注在表示该结构最清晰的图上。（）33、线段连接中的已知线段必须是定形尺寸、定位尺寸都齐全的线段。（）34、在平面图形线段连接中，连接线段是只有定形尺寸，没有定位尺寸的线段。（）35、绘制平面图形时，先要对线段进行分析，根据线段的性质依次画出.（）A卷答案（标准答案及评分标准）
