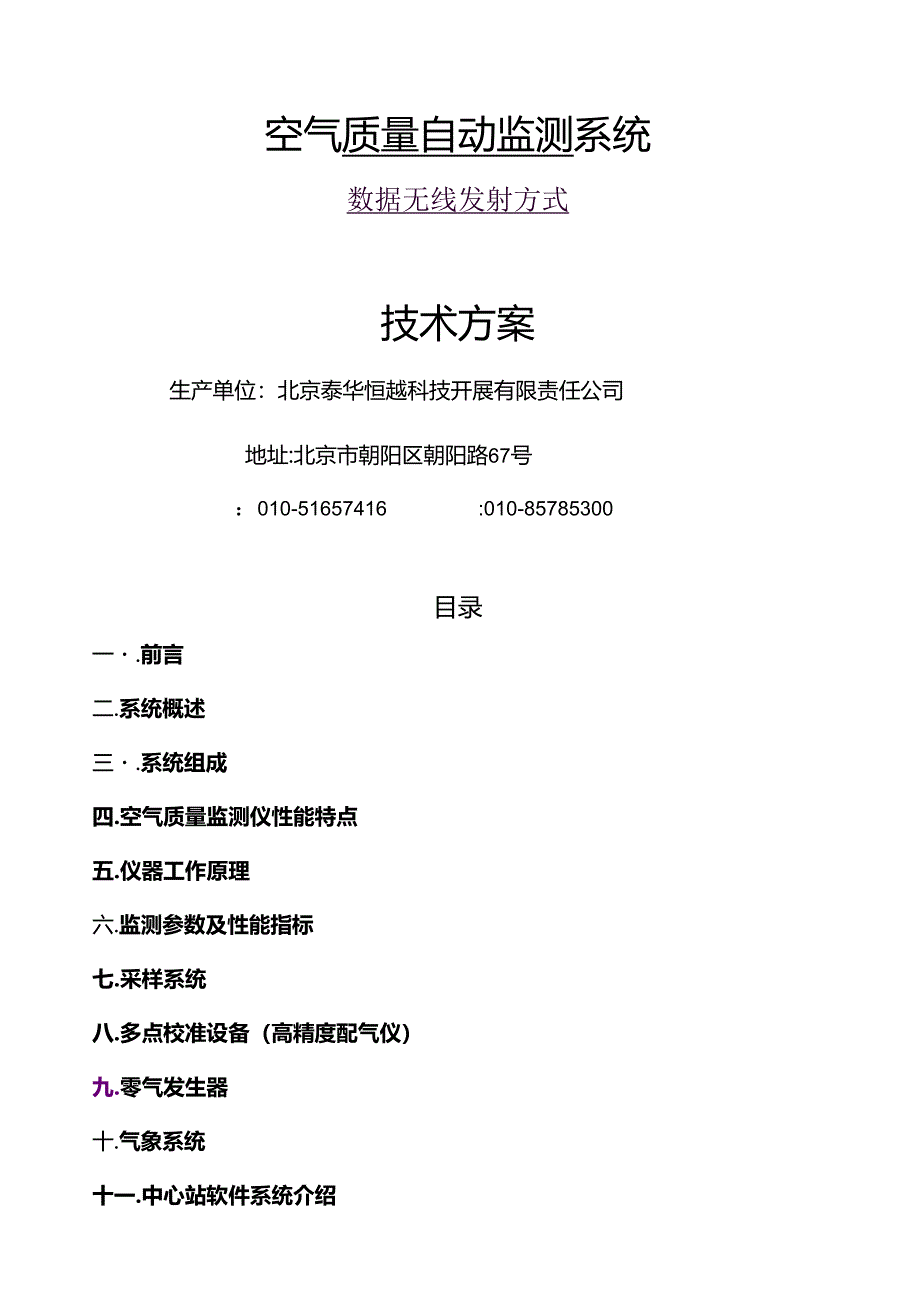

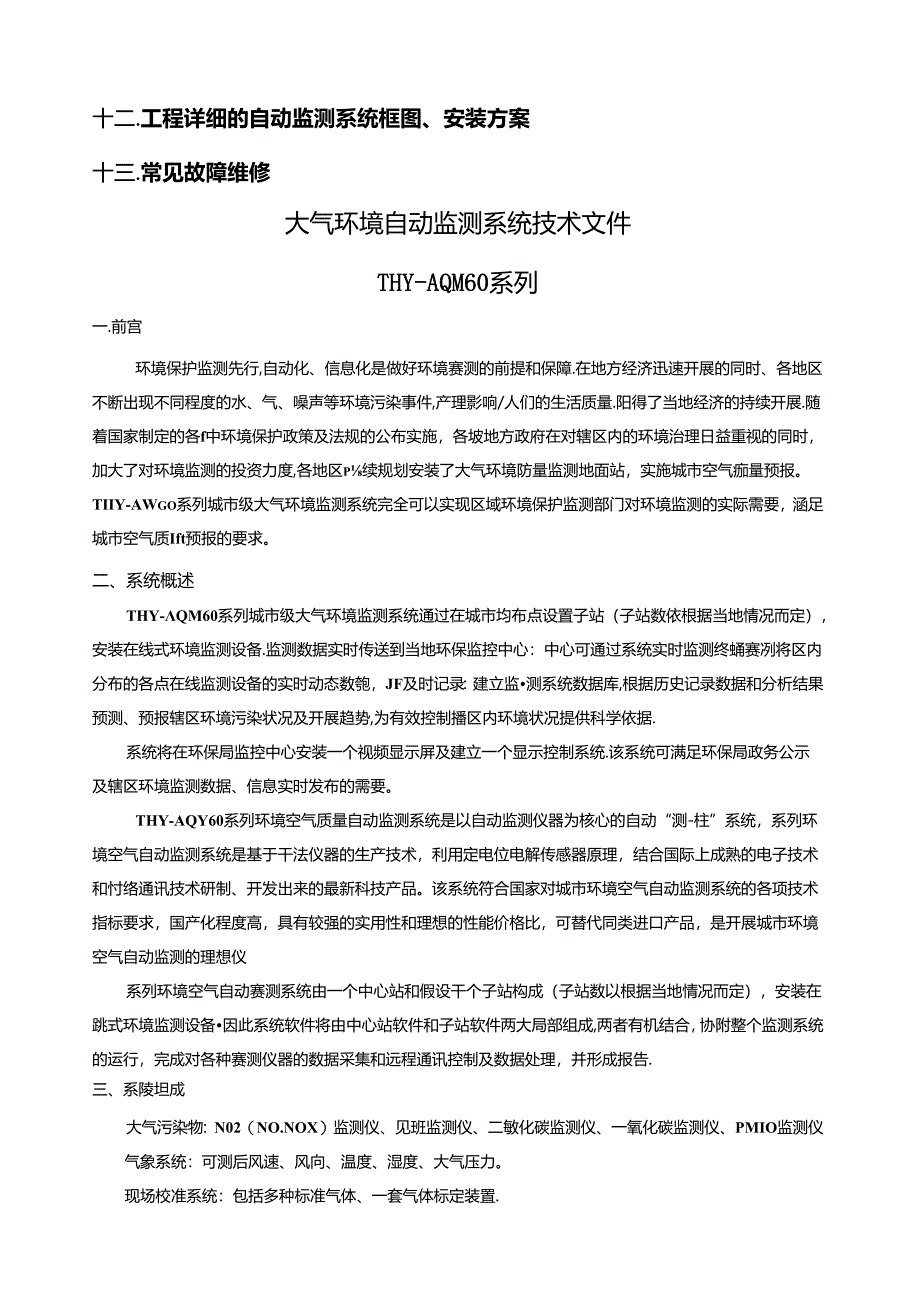

1、空气质量自动监测系统数据无线发射方式技术方案生产单位：北京泰华恒越科技开展有限责任公司地址:北京市朝阳区朝阳路67号：010-51657416:010-85785300目录一.前言二.系统概述三.系统组成四.空气质量监测仪性能特点五.仪器工作原理六.监测参数及性能指标七.采样系统八.多点校准设备（高精度配气仪）九.零气发生器十.气象系统十一.中心站软件系统介绍十二.工程详细的自动监测系统框图、安装方案十三.常见故障维修大气环境自动监测系统技术文件THY-AQM60系列一.前宫环境保护监测先行,自动化、信息化是做好环境赛测的前提和保障.在地方经济迅速开展的同时、各地区不断出现不同程度的水、气、噪
2、声等环境污染事件,产理影响/人们的生活质量.阳得了当地经济的持续开展.随着国家制定的各f中环境保护政策及法规的公布实施，各坡地方政府在对辖区内的环境治理日益重视的同时，加大了对环境监测的投资力度,各地区p续规划安装了大气环境防量监测地面站，实施城市空气痂量预报。TIIY-AWgo系列城市级大气环境监测系统完全可以实现区域环境保护监测部门对环境监测的实际需要，涵足城市空气质Ift预报的要求。二、系统概述THY-QM60系列城市级大气环境监测系统通过在城市均布点设置子站（子站数依根据当地情况而定），安装在线式环境监测设备.监测数据实时传送到当地环保监控中心：中心可通过系统实时监测终蛹赛冽将区内分布
3、的各点在线监测设备的实时动态数匏，JF及时记录：建立监测系统数据库,根据历史记录数据和分析结果预测、预报辖区环境污染状况及开展趋势,为有效控制播区内环境状况提供科学依据.系统将在环保局监控中心安装一个视频显示屏及建立一个显示控制系统.该系统可满足环保局政务公示及辖区环境监测数据、信息实时发布的需要。THY-AQY60系列环境空气质量自动监测系统是以自动监测仪器为核心的自动“测-柱”系统，系列环境空气自动监测系统是基于干法仪器的生产技术，利用定电位电解传感器原理，结合国际上成熟的电子技术和忖络通讯技术研制、开发出来的最新科技产品。该系统符合国家对城市环境空气自动监测系统的各项技术指标要求，国产化

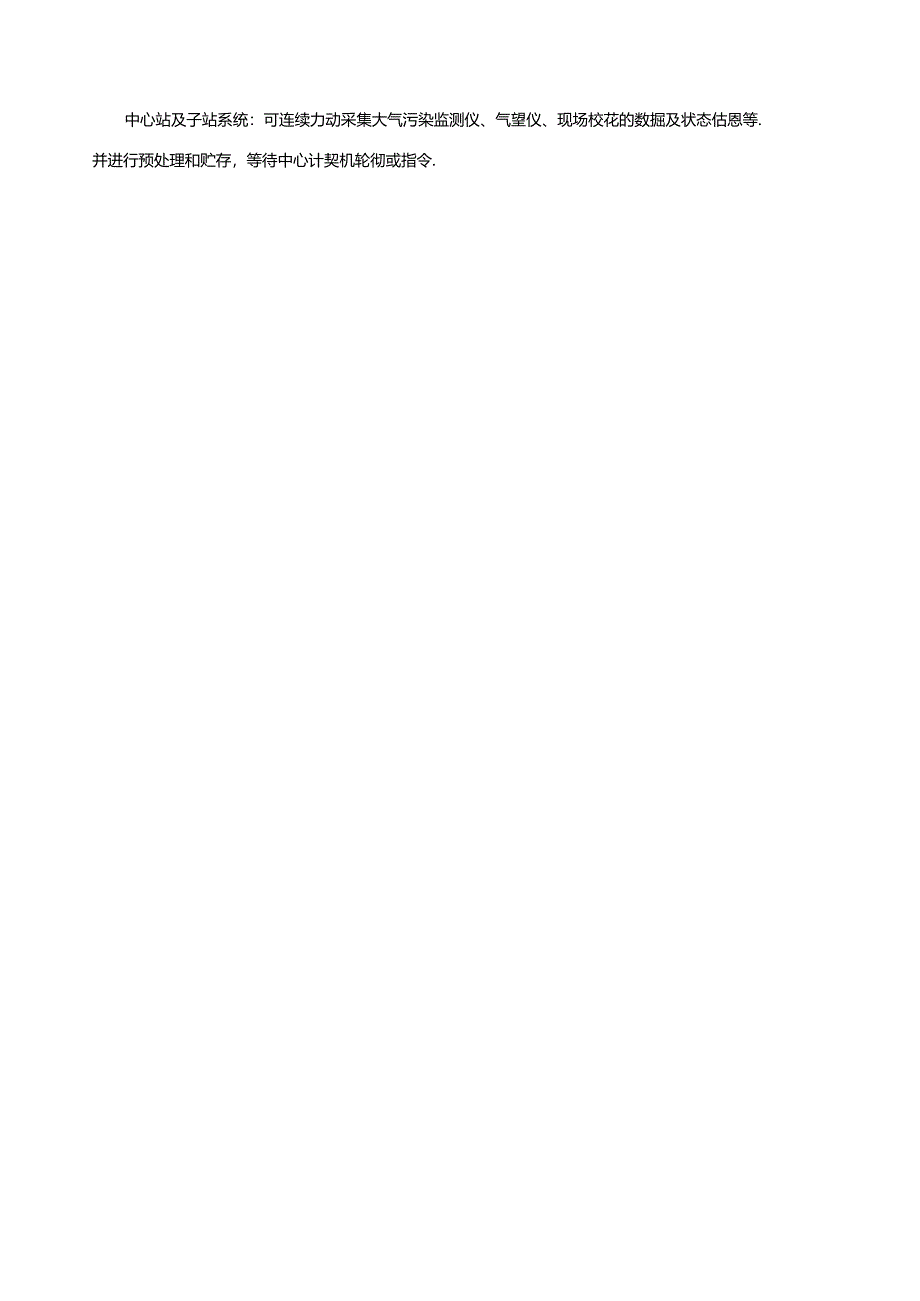

4、程度高，具有较强的实用性和理想的性能价格比，可替代同类进口产品，是开展城市环境空气自动监测的理想仪系列环境空气自动赛测系统由一个中心站和假设干个子站构成（子站数以根据当地情况而定），安装在跳式环境监测设备因此系统软件将由中心站软件和子站软件两大局部组成,两者有机结合，协附整个监测系统的运行，完成对各种赛测仪器的数据采集和远程通讯控制及数据处理，并形成报告.三、系陵坦成大气污染物：N02（NO.NOX）监测仪、见班监测仪、二敏化碳监测仪、一氧化碳监测仪、PMIO监测仪气象系统：可测后风速、风向、温度、湿度、大气压力。现场校准系统：包括多种标准气体、一套气体标定装置.中心站及子站系统：可连续力动采
5、集大气污染监测仪、气望仪、现场校花的数掘及状态估恩等.并进行预处理和贮存，等待中心计契机轮彻或指令.采样系统：由采样头、总管、支路接头、抽气风机、排气口等组成.数据枭集系统（即远程数据通讯设备）：也按使用无线PCK（支持GPRS）.条件保证设齐：站房等其它硬件系疑但或图各级管理部门侑愿中心四、空，属量监测仪性能特点， 同nr测出5种气体和一种颗粒物 便携、在线两用型 测依参数任意组合，可I可时监测五种气体参数和可吸入颗粒物，并在屏窑上实时显示检测值 采用进口高灵敏度的传感器,响应速度快,分辨率高,线性好.检测下限可达PPbat大屏幕液晶显示,可电观动态H示各种检测数据、图形、仪湍工作状态,提供
6、全中文菜单和友好的人机对话界面M1.内锂电池供电或外接交流电供电方式，如果外电源断电后，设备内的电池可供仪器连续工作8小时 应用单片机技术和无戏网络通讯技术相结合，采用SD卡数据存储功能，理论上支持8G的数据存谛求 自动计算小时、日、周、月平均值,并生成相应的数据报表和数据曲线RS-IKo上位机软件远程接收 体枳小、重推轻、便于随处移动Sii测 操作方便、易于维护应用领域：城市大气环境监测、企业环境监测、工厂厂区无组织排放污染气体监测、应急监测环境评价监测五、仪寿工作原理气体检II1.1.1.部工作朦理本仪器采用高员敏度电化学传感器原理,结合单片机技术和同络通讯技术，可以连续监测大气层中的S（
7、）2、M2、0：hCO,H2S,.XII3,IIF等气体.全面显示需要的测质数据,首先由抽气泵将环境空气通过过沙涔.经流量调节器后分别以300三min的液Jit送到传感器气室,通过传感器时所产生的估号经放大、AzD转换后，由微处理器进行果集、计算、数据处理,产生浓僮结果数据.同时保存数据结果或通过RS485申行接口送至信息中心，时于空气中微址气体的检测,不同气体之间的交叉干扰尤其突出，如处理不好，对测试结果会产生极大的影响.我们采用了两项关迸技术解决了此柯8S：一是采用面对环境空气质量专用传感器：二是使用选择性适宜过逑器.由此使本系统赛测结果准确、可靠.气体传感外的工作原理；传感器通常由三个电
8、极构成，其中加主要的是工作电板。它通常是用一种具有催化活性的金属，例如：W1.,将其唳镀在一种透气但是惜水的膜上做成，被测埴的气体扩散透过多孔的膜在其上进行氧化或史原反响。其反响的性喷以工作电极的热力学电位和分析气体的（氧化亚原）性质而定。氯化M原反响中参加反响的电子，流向It1.原）或流出（氧化）工作电极，通过外电路成为传感器的输出信号.为了纸化更原反响得以进行,工作电报的热力学电位是一个极为重要的因案.参考电极那么是为了提供电解中的工作电极具有一种稳定的电位而设.参考电极通常需要保护,使之不嫌谣在样气中,这样参考电极的热力学电位就总是具有同一致值保持稳定。此外,参考电极不允许有电流雷要的第
9、二电极，它的作用主要是允许电子进入或流出传感器内部。控制工作电极电位和将信号电流转换为电压信号的电路称之恒电位电路（或恒电位器）.工作电极的工作信号需经运放U2转换为电压信号.电路同时保持工作电极的电压使之处于其的出Vbia三之值.参考电极电位与一个经过仔细选择的楞定的输入电压VbiaS比拟后.线路中运放U1.在对电极产生一电压信号其大小正好是产生一个与工作电极电流相等相反的电流信号同时恒电位电路使工作电极与参考电极之间保持一恒定的电位差（电压）.可吸入耽物检局部工作原理采用激光光源,质录浓度转换系数不受颗粒物颜色的影响，内装光学标准散板,确保仪器高帔定性。仪滞设计了可更换的粒子切劄,实现了P
10、M1.O,PM5.PM2.5,TSP多种粒子别离切刈涔兼容.在线涉膜采样器,实现了连续监测粉尘浓衣与涉膜采样兼容.可以分析所收集到颗粒物的成份以及求舟该场所的质量浓度转换系数K（ft.设计了恒流控制,确保采样流量恒定,切割曲线的正确.具有特别的保护气幕,防止广粉尘对仪器核心部件光学系统的污染,确保仪器高可靠性通过计算机软件实现仪器零点自动调节，提寓了仪器测埴精度，方便了用户使用，拄制流程图仪暮的Ia成:仪器由采样局部、过渡器、样气浓度分析、数据聚集，做字滤波、动态数据图形显示、数据存储/查询/通讯、供电方式自动选择等局部组成。采样局部I采样局部是由进气管路、过谑器、抽气泵、流设网节器等组成.此
11、作用是由抽气象将环境空气通过过渡涔,分别以300m1.Inin的流盘送到传感器气室，然后经仪器排放孔排出。信号转换局部I该局部由气体传感器和甜度传感器组成，尤功能是将被测物浓度变成电信号.信号处覆局部，该局部由信号变换和控制两局部组成。信号交换：由气体传感器和温度传感器产生的电信号较小,并旦和要求输出的怙号不成比例关系，必须经放大后才能得到标准添出信号及控制信号。信号经处理后,输出模拟信号0-2N根据用户要求可改变数字信号ppb或ugm3供面板1.ED显示.温友信号经变换后供控制和计算用.控制局部：由于传感器信号的输出与温度有关系，该仪器为提高准确度设计了温度控制装置，根据传感器的湿度变化即调
12、整制冷和制热系统，保证了传感器的最正确使用状强，控制局部还包括电源保护,开关，泵及标校整定电位趋，其作用是保证系统平安可靠.，出同部：该局部由模拟信号输出和1.E1.)数字输出两局部组成，数据采集/数字施波，田CP1.控制的数据采集电路对传感器给出的多路信号进行实时采集,并通过数字沙波对计常数据进行处理，克服各种干扰的影响，确保采娈的数据准确可欣。动在数据图形显示，仪器采用图型液品显示屏，可直观显示各种监洲数据、图形；仪器工作状态；提供全中文菜单、人机对话方式，界面友好.数据存储/举1/通讯I采川大容量数据存储器，理论最大可支持8G的历史监测数据存储；提供方便的数据查询方式：具有无线通讯接1.
13、1.可与计算机进行数据通讯、数据整理、打印.供电方式自动选算:仪器采用机内锂电池供电或外接交流市电供电方式.当外接市电时，仪器自动断开扒内电池。六、监潴参数及性能指标气体监参数检费范E1.分辨率二笈化硫0-2pxn二氧化氮0-2pp0兑辄0-2ppn一氧化碳0-50pm硫化双0-2ppn二敏化碳0-2000DPmIppm有机挥发物(VOC)0-500PP(UIppm氟化氢0-2ppa温湿度-20。100C0-100R1.1.1%颗粒物010mgm30.OO1.mg.m3其它可选气体，飒气、觥气、乱化氮、级化氢、飙气、氧气、氯气、一氧化氮、涣气、磷化狙、儡二甲腓、二氧化短、澳化发、氯甲烷、氯乙烷
14、、光气、睥化如、楮烷、硒化氮、晨烷、环氧乙烷、切燃易爆气体等。性能指标可吸入物(PMIO)套表序号工程性能指标说明1测俄范困OTomg/m32分辨率3检测原理激光法4颗粒物捕获率99.95重显性6气体流眼6001Zmin恒流系控制7响应时间Te1.min8控制微机控制，内部自行诊断，显示运行参数,来电自动启动.空气质IHII仪其它性能指标:气体雅测原理：定电位电解法航粒物监测原埋：激光采样方式；系吸式300m1.min哨应时间:2年供电方式:机内锂电池供电(3.6V*2)外接交流电供电(AC220Y50Hz通讯接口RS485或GPRS无微传输（非标）,4-2OmA输I1.J（非标）电池充电时间:10小时电池工作时间:连续8小时5kg外形尺寸:七、采样系统该系统包括气体泥样探测管.低吸阴恒流气体采样泵、低吸附气体导管、与仪器的气体接口装置组成,保证了被测气体的组分客观式实、滞用时间短小于20秒，采样管长度可伸缩或根据客户要求定制,八、多点校准设备（高精度配气仪）特点及用途气系统.技术和所实验室、标气的样型高精度高精度曰THY001型高精度配气仪是微处理港控制的数字化配是一种高精度、高分辨率的气体稀择系统,该仪零的欧气有配件全部为美国公M提供.它适用于计fit中心、工厂.科研等单位使用标准气体标定仪器
