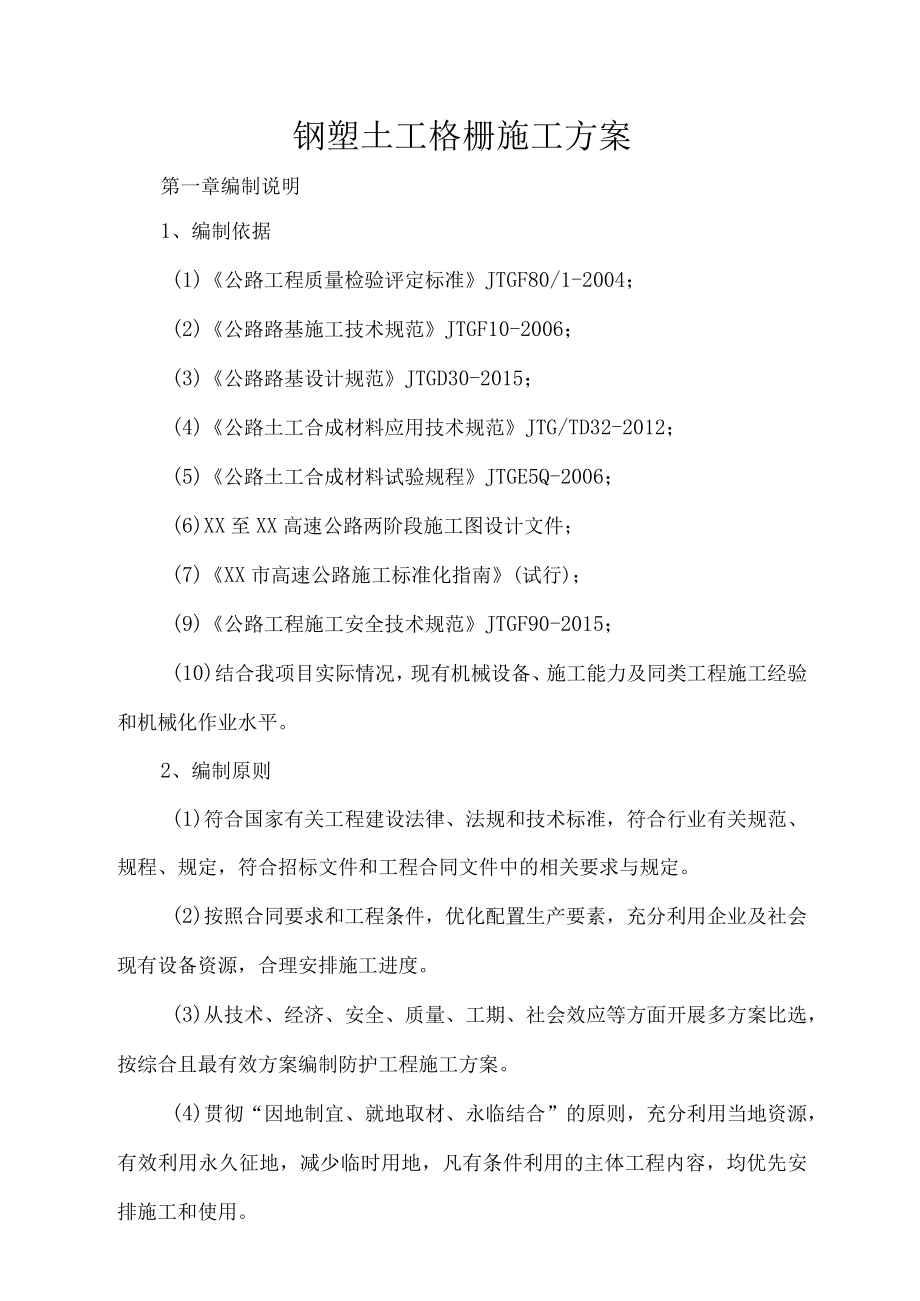

1、钢塑土工格栅施工方案第一章编制说明1、编制依据(1)公路工程质量检验评定标准JTGF80/1-2004；(2)公路路基施工技术规范JTGF10-2006；(3)公路路基设计规范JTGD30-2015；(4)公路土工合成材料应用技术规范JTG/TD32-2012；(5)公路土工合成材料试验规程JTGE5Q-2006；(6)XX至XX高速公路两阶段施工图设计文件；(7)XX市高速公路施工标准化指南(试行)；(9)公路工程施工安全技术规范JTGF90-2015；(10)结合我项目实际情况，现有机械设备、施工能力及同类工程施工经验和机械化作业水平。2、编制原则(1)符合国家有关工程建设法律、法规和技术

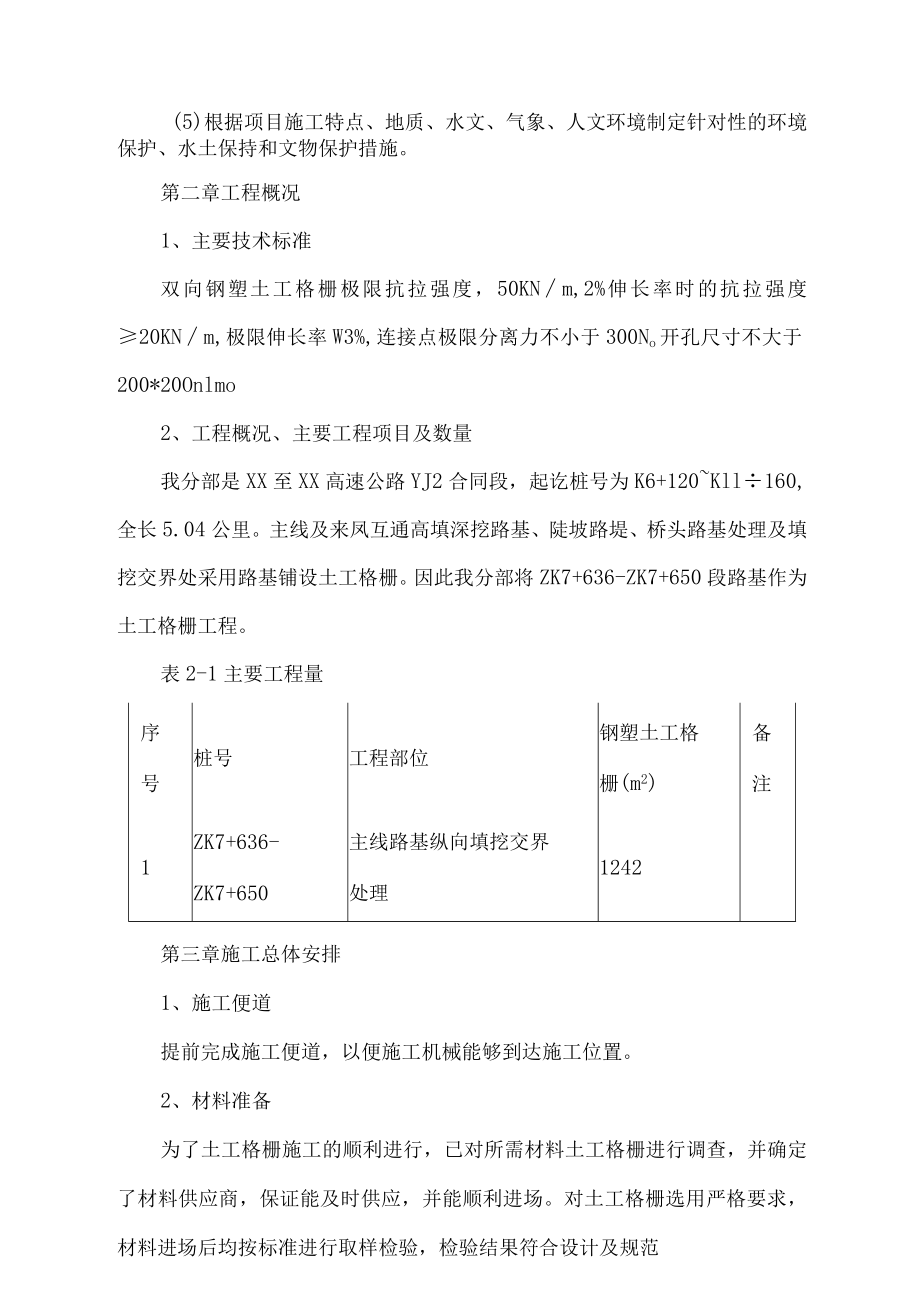

2、标准，符合行业有关规范、规程、规定，符合招标文件和工程合同文件中的相关要求与规定。(2)按照合同要求和工程条件，优化配置生产要素，充分利用企业及社会现有设备资源，合理安排施工进度。(3)从技术、经济、安全、质量、工期、社会效应等方面开展多方案比选，按综合且最有效方案编制防护工程施工方案。(4)贯彻“因地制宜、就地取材、永临结合”的原则，充分利用当地资源，有效利用永久征地，减少临时用地，凡有条件利用的主体工程内容，均优先安排施工和使用。(5)根据项目施工特点、地质、水文、气象、人文环境制定针对性的环境保护、水土保持和文物保护措施。第二章工程概况1、主要技术标准双向钢塑土工格栅极限抗拉强度，50K
3、Nm,2%伸长率时的抗拉强度20KNm,极限伸长率W3%,连接点极限分离力不小于300No开孔尺寸不大于200*20Onlmo2、工程概况、主要工程项目及数量我分部是XX至XX高速公路YJ2合同段，起讫桩号为K6+120Kll160,全长5.04公里。主线及来凤互通高填深挖路基、陡坡路堤、桥头路基处理及填挖交界处采用路基铺设土工格栅。因此我分部将ZK7+636-ZK7+650段路基作为土工格栅工程。表2-1主要工程量序号桩号工程部位钢塑土工格栅(m2)备注1ZK7+636-ZK7+650主线路基纵向填挖交界处理1242第三章施工总体安排1、施工便道提前完成施工便道，以便施工机械能够到达施工位置

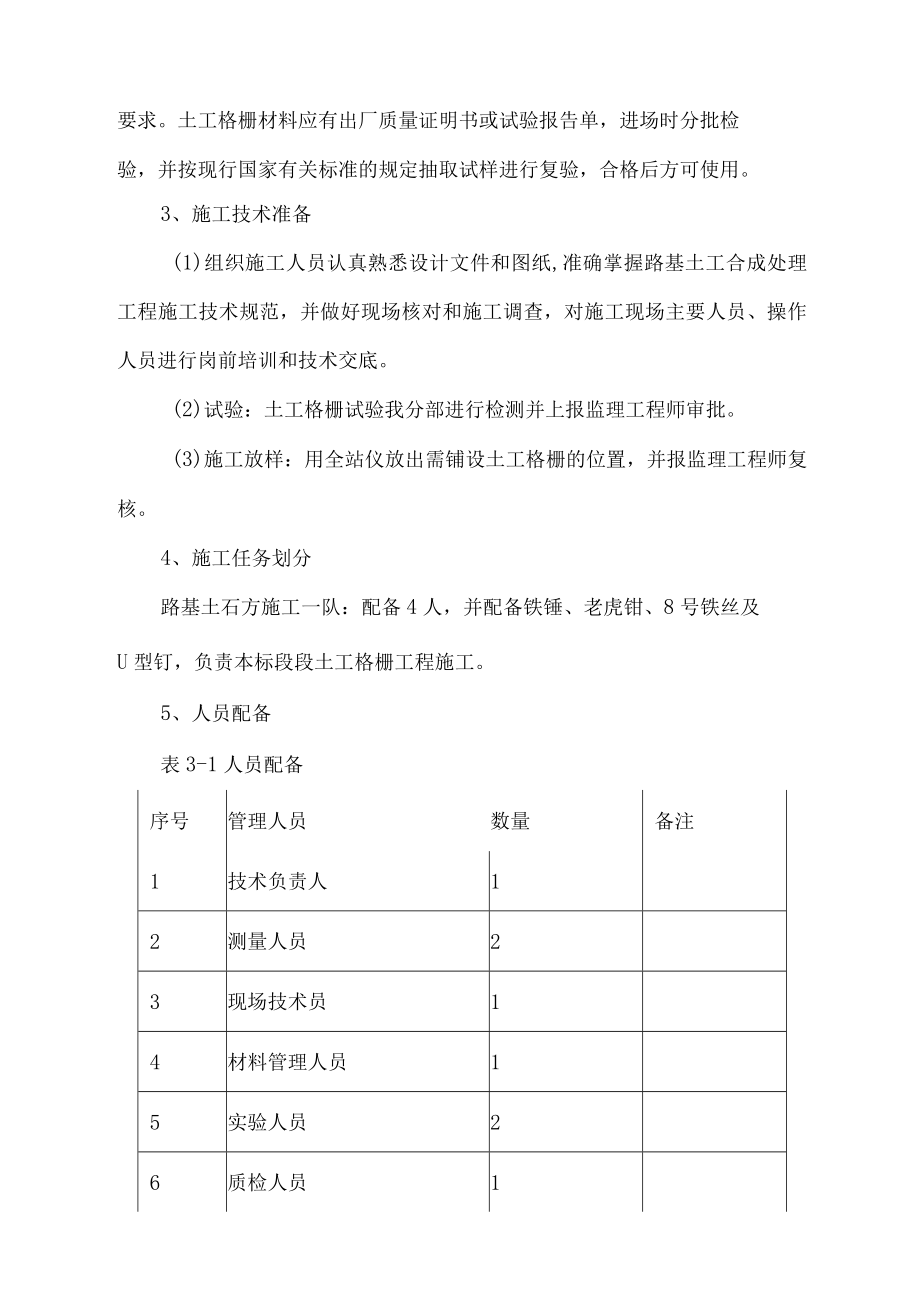

4、。2、材料准备为了土工格栅施工的顺利进行，已对所需材料土工格栅进行调查，并确定了材料供应商，保证能及时供应，并能顺利进场。对土工格栅选用严格要求，材料进场后均按标准进行取样检验，检验结果符合设计及规范要求。土工格栅材料应有出厂质量证明书或试验报告单，进场时分批检验，并按现行国家有关标准的规定抽取试样进行复验，合格后方可使用。3、施工技术准备(1)组织施工人员认真熟悉设计文件和图纸,准确掌握路基土工合成处理工程施工技术规范，并做好现场核对和施工调查，对施工现场主要人员、操作人员进行岗前培训和技术交底。(2)试验：土工格栅试验我分部进行检测并上报监理工程师审批。(3)施工放样：用全站仪放出需铺设土
5、工格栅的位置，并报监理工程师复核。4、施工任务划分路基土石方施工一队：配备4人，并配备铁锤、老虎钳、8号铁丝及U型钉，负责本标段段土工格栅工程施工。5、人员配备表3-1人员配备序号管理人员数量备注1技术负责人12测量人员23现场技术员14材料管理人员15实验人员26质检人员17施工人员46、施工工期为确保施工质量，完成首件工程施工任务，我部土工格栅施工计划于2016年1月16日开始施工。第五章施工工艺、施工方法及注意事项1、土工格栅方法概述土工格栅工作原理：土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横纵向移动，形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅
6、有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。2、土工格栅施工工艺施工工艺流程图5-13、土工格栅施工方法（1）清表清除路基范围内杂草、树木等有害于路堤稳定的杂物，对于地表积水或水塘地段，先将水抽干，清除淤泥，并用合格土方进行回填，并进行压实。(2)原地表压实平整场地，对原地表用冲击压路机进行压实，具体压实方案根据路基冲击碾压施工方案执行。(3)底层土工格栅铺设土工格栅在路基范围内全宽铺设。用竹桩(或木桩)标示出土工格栅铺设的范围，然后进行铺设。铺设土工格栅层面要求平整，顺直；两侧宽度与路基同宽。不得有片状块石等坚硬凸出物。连接方式采用缝接法连接，相邻两幅土工格栅采用交织的高强聚丙烯带
7、进行缝接；或采用搭接的方法，搭接宽度不小于20Cnb并用“U”形钉予以固定。(4)土方填筑土工格栅铺设完成后，进行路基填土。为了避免运输车辆碾压或调头时对土工格栅造成一定破坏，可采用滚填的方式进行土方填筑。土方填筑厚度根据土的最大松铺厚度：土方路堤不应超过30cm,填石路堤不应超过50cmo推土机推平，压路机碾压，土方填筑碾压应符合路基土方压实的规范要求。(5)上层土工格栅铺设土方填筑碾压合格后，铺设上层土工格栅，铺设要求及连接方式与底层土工格栅铺设要求相同，只是宽度应与填土层顶宽一致。(6)填筑土方上层土工格栅铺设完成后，应尽快在其上再填筑一层土，以防被破坏或丢失。该层土方严格按照路基土方填
8、筑厚度和碾压要求进行填筑,松铺厚度不应超过30cm,施工工艺、施工方法按路基土方填筑方案进行施工。4、土工格栅施工注意事项(1)应使格栅最大强度方向与受最大应力方向一致。(2)应尽量避免重车直接在铺好的土工格栅上行驶。(3)尽量减少土工格栅的切割量和缝合量，避免浪费。(4)寒冷季节施工时，土工格栅变硬，易割手擦膝，要注意安全。(5)工格栅在铺设时，应强度高的方向置于垂直于路堤轴线方向。(6)铺设土工格栅材料的上层表面应平整，表面严禁有碎、块石等坚硬凸出物。(7)施工过程中土工格栅不应出现任何损坏，以保证工程质量。第六章施工质量要求1、土工格栅材料要求(1)土工格栅的材料质量应符合设计要求，外观
9、无破损，无老化、无污染现象。(2)外观鉴定:土工合成材料要求不允许重叠、皱折不平顺。不得有固定处松动。2、土工格栅施工过程质量控制(1)在平整的下承层上按设计要求铺设、固定，铺设时，紧贴下承层，不得出现扭曲、折皱、重叠现象。(2)材料强度高的方向(即纵向)应垂直于路基的中心线铺设。(3)双层土工合成材料上、下层接缝应交替错开，错开长度不小于50mmo(4) 土工格栅横向搭接宽度不小于20cm,绑扎点间距为2030cm,即隔肋绑扎，纵向搭接宽度不小于30cm。(5) 土工织物铺设后其上的第一层填料之间的间隔时间不超过一周,第一层填料应采用无棱角的细粒料，填筑时从中间向两边对称填土，利用填土，使土
10、工格栅保持受拉状态。(6)直接在土工格栅上卸土高度不得大于LOm,以防局部下陷，不允许机械在其上来回走动。(7)碾压选用平辗为宜，车辙深度不应大于5cm。(8) 土工格栅铺设后，应于48小时以内进行覆盖，以防强光高温下老化受损。(9) 土工格栅上、下侧填料的最大粒径不得大于规范的路床、路堤范围的粒径要求，且在距离格栅层8cm内的填料粒径不得大于6cm,每层铺设后应检查厚度、宽度、平整度，保证符合要求。(IO)按照批准的施工方案中规定的方法进行砂垫层的铺设，铺设时不得损坏塑料排水板或土工格栅。(11)施工过程中，如实填写施工记录，认真做好质量自检工作并及时申请验收，同时完成相应的自检资料及验收资
11、料，要求内容准确，字迹清晰工整，签字齐全。并注意收集各类相关资料。3、土工格栅质量要求3、土工格栅质量要求表6T质量要求序号项目施工质量要求检测方法和频率备注1下承层平整度15mm每200m检查4处2纵向搭接宽度220Cm抽查2%3横向搭接宽度230Cm抽查2%4搭接缝错开距离50cm抽查2%表6-2实测项目序号项目规定值和允许偏差检测方法和频率备注1下承层平整度、拱度符合设计、施工要求每200m检查4处2搭接宽度(mm)+50,-0抽查2%3搭接缝错开距离(mm)符合设计、施工要求抽查2%4锚固长度(mm)符合设计、施工要求抽查2%第七章施工安全要求工程施工中，严格遵守国家的安全和生产法规和
12、环境保护法令，保障施工人员的人身安全、工程的安全，以及避免工程施工对周围环境的干扰。具体做好以下几点：(1)加强安全生产教育和预防措施，以保证员工的安全健康。(2)对材料和设备储存的的库房或堆放点，施工人员生活区，特别注意防火安全。(3)项目经理亲自抓安全生产和安全教育，定期召开安全生产会议,检查安全生产规章执行落实情况，建立安全生产奖罚制度促使人人重视安全，使安全生产教育落到实处。(4)加强工程中的环境保护管理，促进安全生产，随时清理施工场地的障碍物，设备、材料及各类储存物品安全堆放井井有条，创造良好的文明施工环境。(5)采用多种教育形式，使职工树立安全第一的思想，不断强化安全意识，建立安全
13、保证体系，使安全管理制度化，教育经常化。(6)总结安全生产情况，提出安全生产要求把安全生产贯彻到施工的全过程中去。(7)认真执行定期安全教育，安全检查制度，设立安全监督岗，支持和发挥每个人的安全作用，对发现事故隐患和危及到工程人身安全的事项，要及时处理，作出记录，及时改正，落实到人。并及时上报有关部门。(8)施工中必须向员工进行安全技术交底。(9)安全管理制度建立、健全各级部门的安全生产责任制，责任落实到人。(10)工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。(11)建立定期安全检查制度。按时间、按要求，明确重点部位、危险岗位。(12)施工用电配电箱的电缆线应有套管，电线进出不混乱。
