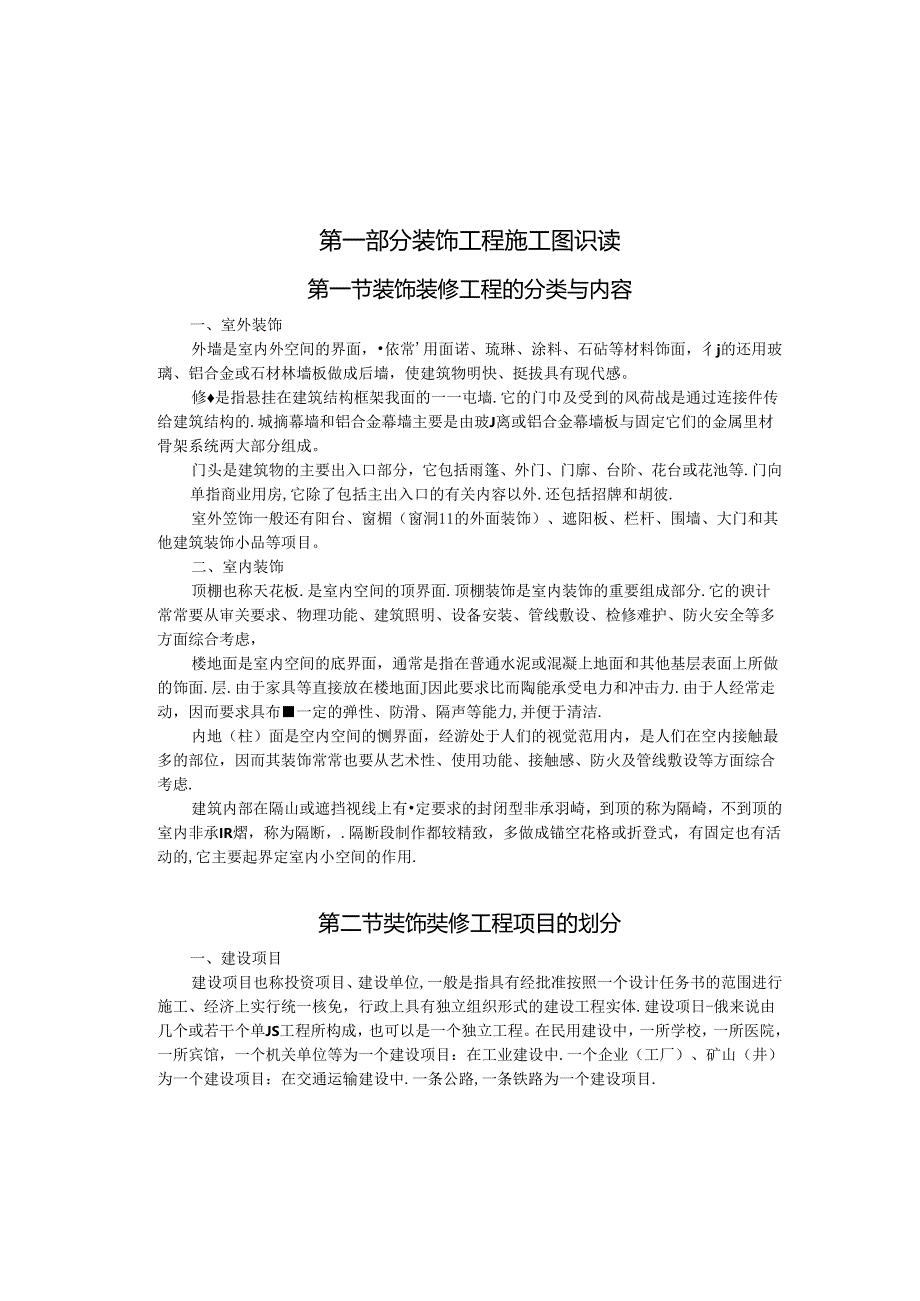

1、第一部分装饰工程施工图识读第一节装饰装修工程的分类与内容一、室外装饰外墙是室内外空间的界面，依常用面诺、琉琳、涂料、石砧等材料饰面，彳j的还用玻璃、铝合金或石材林墙板做成后墙，使建筑物明快、挺拔具有现代感。修是指悬挂在建筑结构框架我面的一一屯墙.它的门巾及受到的风荷战是通过连接件传给建筑结构的.城摘幕墙和铝合金幕墙主要是由玻J离或铝合金幕墙板与固定它们的金属里材骨架系统两大部分组成。门头是建筑物的主要出入口部分，它包括雨篷、外门、门廓、台阶、花台或花池等.门向单指商业用房,它除了包括主出入口的有关内容以外.还包括招牌和胡彼.室外笠饰一般还有阳台、窗楣（窗洞11的外面装饰）、遮阳板、栏杆、围墙、
2、大门和其他建筑装饰小品等项目。二、室内装饰顶棚也称天花板.是室内空间的顶界面.顶棚装饰是室内装饰的重要组成部分.它的谀计常常要从审关要求、物理功能、建筑照明、设备安装、管线敷设、检修难护、防火安全等多方面综合考虑，楼地面是室内空间的底界面，通常是指在普通水泥或混凝上地面和其他基层表面上所做的饰面.层.由于家具等直接放在楼地面J因此要求比而陶能承受电力和冲击力.由于人经常走动，因而要求具布一定的弹性、防滑、隔声等能力,并便于清洁.内地（柱）面是空内空间的恻界面，经游处于人们的视觉范用内，是人们在空内接触最多的部位，因而其装饰常常也要从艺术性、使用功能、接触感、防火及管线敷设等方面综合考虑.建筑内
3、部在隔山或遮挡视线上有定要求的封闭型非承羽崎，到顶的称为隔崎，不到顶的室内非承IR熠，称为隔断，.隔断段制作都较精致，多做成锚空花格或折登式，有固定也有活动的,它主要起界定室内小空间的作用.第二节奘饰奘修工程项目的划分一、建设项目建设项目也称投资项目、建设单位,一般是指具有经批准按照一个设计任务书的范围进行施工、经济上实行统一核免，行政上具有独立组织形式的建设工程实体.建设项日-俄来说由几个或若干个单JS工程所构成，也可以是一个独立工程。在民用建设中，一所学校，一所医院，一所宾馆，一个机关单位等为一个建设项目：在工业建设中.一个企业（工厂）、矿山（井）为一个建设项目：在交通运输建设中.一条公路

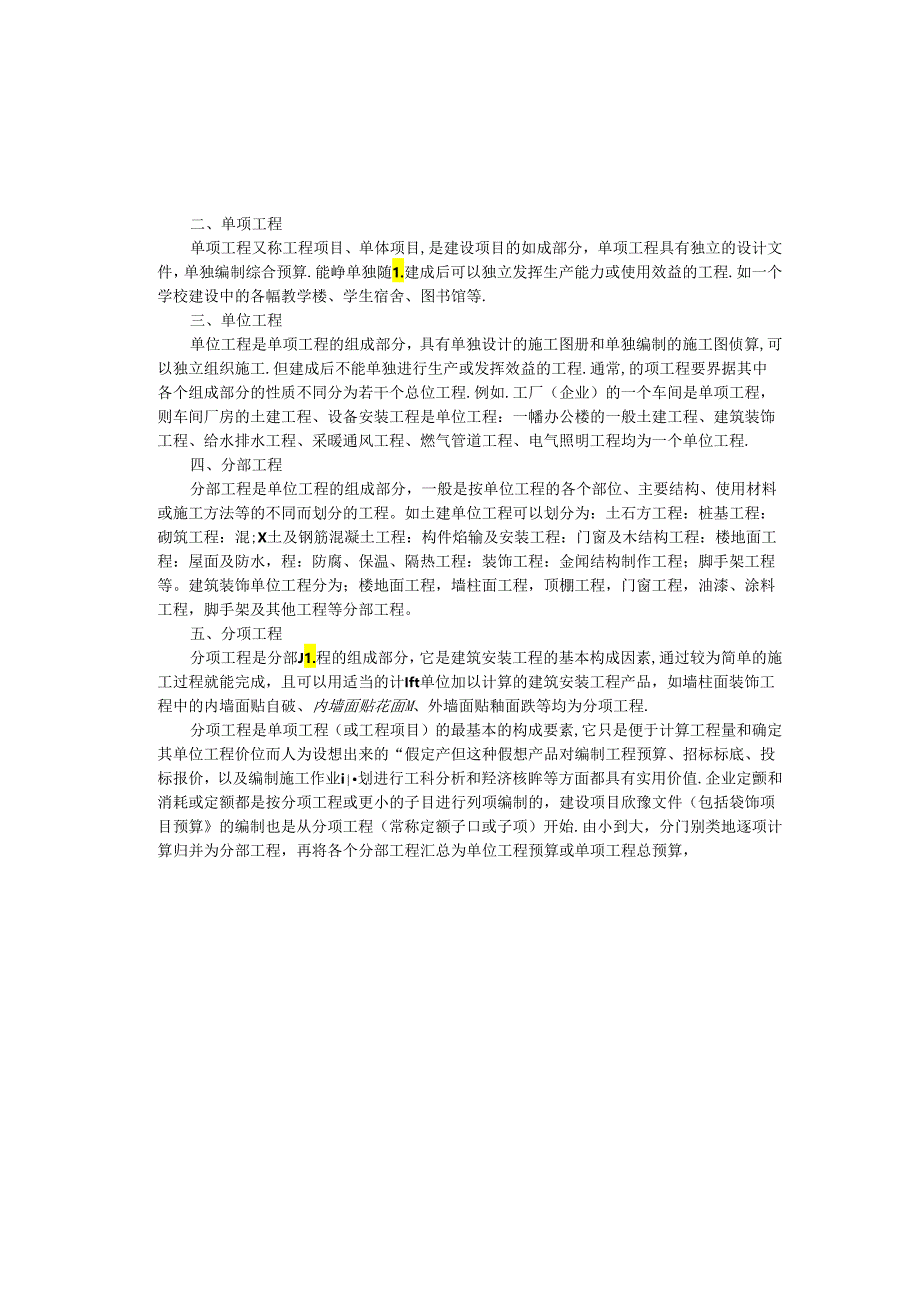

4、,一条铁路为一个建设项目.二、单项工程单项工程又称工程项目、单体项目,是建设项目的如成部分，单项工程具有独立的设计文件，单独编制综合预算.能峥单独随1.建成后可以独立发挥生产能力或使用效益的工程.如一个学校建设中的各幅教学楼、学生宿舍、图书馆等.三、单位工程单位工程是单项工程的组成部分，具有单独设计的施工图册和单独编制的施工图侦算,可以独立组织施工.但建成后不能单独进行生产或发挥效益的工程.通常,的项工程要界据其中各个组成部分的性质不同分为若干个总位工程.例如.工厂（企业）的一个车间是单项工程，则车间厂房的土建工程、设备安装工程是单位工程：一幡办公楼的一般土建工程、建筑装饰工程、给水排水工程、
5、采暖通风工程、燃气管道工程、电气照明工程均为一个单位工程.四、分部工程分部工程是单位工程的组成部分，一般是按单位工程的各个部位、主要结构、使用材料或施工方法等的不同而划分的工程。如土建单位工程可以划分为：土石方工程：桩基工程：砌筑工程：混;X土及钢筋混凝土工程：构件焰输及安装工程：门窗及木结构工程：楼地面工程：屋面及防水，程：防腐、保温、隔热工程：装饰工程：金闻结构制作工程；脚手架工程等。建筑装饰单位工程分为；楼地面工程，墙柱面工程，顶棚工程，门窗工程，油漆、涂料工程，脚手架及其他工程等分部工程。五、分项工程分项工程是分部J1.程的组成部分，它是建筑安装工程的基本构成因素,通过较为简单的施工过
6、程就能完成，且可以用适当的计Ift单位加以计算的建筑安装工程产品，如墙柱面装饰工程中的内墙面贴自破、内墙面贴花面M、外墙面贴釉面跌等均为分项工程.分项工程是单项工程（或工程项目）的最基本的构成要素,它只是便于计算工程量和确定其单位工程价位而人为设想出来的“假定产但这种假想产品对编制工程预算、招标标底、投标报价，以及编制施工作业i划进行工科分析和羟济核眸等方面都具有实用价值.企业定颤和消耗或定额都是按分项工程或更小的子目进行列项编制的，建设项目欣豫文件（包括袋饰项目预算的编制也是从分项工程（常称定额子口或子项）开始.由小到大，分门别类地逐项计算归并为分部工程，再将各个分部工程汇总为单位工程预算或
7、单项工程总预算，tfmn:-：-Rtr岭幡，*”或fr*nRM匚军*发*wn办公幡t工程BJ1.1.I1新加仆装回分第1.时/懵加I卅|II内门.1W叵回二.瞪避)C，图1.1.1KMWKt1.Hit第三节装饰工程施工图的特点与组成一、装饰*工图的特点二、装m工图的也成-一般一套装饰施工图包括的内容如下：(D效果图：(2)设计说明、图纸目录：(3)主材表:(4)预算估价书:(5)平面布以图；(6)地面材料标识图:(7)蝶合顶棚图:(8)顶棚造型及尺寸定位图：(9)顶棚照明及电气设备定位图；，(10)所有房间立面图及各立面剖视图：(U)节点详图:(12)固定家具详图：(13)移动家具选型图、陈设
8、选择图。三、装m工图的常用图例装饰施I：图的图例主要由以下几个库则墉制而成：(D国家制图标准中已有的图例能直接引用的则最好直接引用.如装饰施工图中与建筑施工图相同部分的绝大多数图例都是直接引JIJ建筑制图标准图例。(2)国家标准中有但不完善的则变形补充，并加图例符号说明。例如灯具图例，(3)国家标准中没有的图例,则果用能写实的尽可能写实绘制图例.不能写实的则写.位绘制，以加强图例的易识别性.第四节装饰工程施工图识读一、装饰平面图袋饰平面图包括装饰平面布盥图、地面材料标识图、综合顶极图、顶棚造型及尺寸定位图、顶棚照明及电气设备定位图。1、平面布图(1)平面布置图的形成和图示方法装饰平面布置图跟后
9、想用一个水平的割切平面,在略高于窗台的位置,将经过内外装修后的房屋整个剖开，移去上面部分向下所作的水平投影图，它的作用主要是用来表明建筑室内外各种装饰布性的平面形状、位置、大小和所用材料：表明这些布置与建造主体结构之间,以及各种布置之间的相互关系等.(2)装饰视图符号为了衣示室内立面图在装饰平面布置图中的位置，应在平面布附用上用内视符号注明视点位置、方向及立面编号。内视符号中的圈圈用细实线绘制,根据图面比例圆圈直径可选择8-12mm立面编号宜用拉丁字母或阿拉伯数字.单回内ImVSZ立IMRr秘、cJ令令立iiHH；在*页MiIiIH不行本MXn1.*W多向内Itma向内aw寸ff1.1.1.2
10、内视投影符号(3)平面布置图识读I)/奘饰平面布置图要先看图名、比例、标的栏，认定该图是什么平面图，再看建筑平面范本结构及其尺寸，把各房间名称、面积以及门窗、走廊、楼悌等的主要位置和尺寸了解清楚,最后看建筑平面结构内的装饰结构和装饰设置的平面布置等内容。2)通过对各房间和其他空间主要功能的了解,明确为满足功能要求所设置的设备与设施的种类、规格和数信，以便制订相关的购买计划.3)通过图中对装饰面的文字说明，了解各装饰面对材料规格、品种、色彩和工艺制作的要求，明确各装饰面的结构材料与饰面材料的衔接关系与固定方式,并结合饰面形状与尺寸作材料计划和施工安排计划.4）面对众多的尺寸，要注意区分建筑尺寸和
11、装饰尺寸.在装饰尺寸中，乂要能分清其中的定位尺寸、外形尺寸和结构尺寸。定位尺寸是确定装饰面或装饰物在平面布置图上位置的尺寸。外形尺寸是装饰面或装饰物的外轮廓尺寸。结构尺寸是小成装饰面和装饰物各构件及其相互关系的尺寸.平面布置图上为了避免农复同样的尺寸往往只代衣性地标注一个,读图时要注意翱相同的构件或部位归类，5）通过平面布置图上的内觇符号，明确视点位置,立面幅弓和投影方向，并进一步查出各投影方向的立面图.6）通过平面布置图上的制切符号，明确削切位置及其割视方向，进一步杳阅相应的剖面图。7）通过平面布置图上的索引符号，明确被索引部位及详图所在的位置。概括起来,阅读奘饰平面布比图应抓住面积、功能、
12、装饰面、设胞以及与建筑结构的关系这五个要点.2、地面布图，也称为地面材料标根图.（1）地面布置图的形成和图示方法装饰地面布图是在室内布置可移动的装饰要素（如家具、设备、盆栽等）的理想状况下，假想用一个水平的剖切平面，在略而于窗台的位置.拘羟过内外装修的房屋整个割开，移去以上部分向下所作的水平投影图。它的作用主要是用来表明建筑室内外各种地面的造型、色彩、位置、大小、高度。图案和地面所用材料，表明房间内固定布置与建筑主体结构之间，以及各种布置与地面之间、不同的地面之间的相互关系等.（2）地面布置图识读1）一图名、比例.2）看外部尺寸，了斜与装饰平面布置图的房间是否相同，弄清图示中是否有错、训以及不
13、一致的地方。3）看房间内部地面装修.而大面材料，看工艺做法,看质地、图案、花税、色彩、标高，看造型及起始位?1.确定定位放战的可能性，实际操作的可能性，并提出施工方窠和调整设计方案。4）通过地面布置图上的剖切符号.明确剖切位置及其剖视方向：进一步查阅相应的剖面图.5）通过地面布诋图上的索引符号，明确被索引部位及洋图所在的位置3、IJH平面图顶棚平面图包含踪令顶棚图顶棚造型及尺寸定位图、顶棚照明及电气设备定位图.（I）顶物平面图的形成顶棚平面图有两种形成方法；一是假想房屋水平剖开后，移去下面部分向上作直接正投影而成：二是采用镜像投影法，将地面视为镜面，对镜中原棚的形象作正投影而成.段栩平面图一段
14、卷采川统像投影法绘制.模棚平面图的作用主要是用来表明顶棚装饰的平面形式、尺寸和材料,以及灯具和其他各种室内顶部设施的位置和大小等.(2)TS棚布跟图识读I)首先应弄清楚顶棚平面图与平面布置图各部分的时应关系，核对原糖平面图与平面布氏图在基本结构和尺寸上是否相符.对于某些有跌级变化的顶棚.要分清它的标鬲尺寸和线型尺寸，井结合造型平面分区，在平面上建立起三维空间的尺度概会。2)通过顶棚平面图,了解顶部灯具和设缶设施的规格.品种与数.吊。3)通过顶棚平面图上的文字标注.了解顶棚所用材料的规格、品种及其施工要求.4)通过顶棚平面图上的索引符号，找出详图对照若阅读，弄清她顶棚的详细构造。当顶棚过于更杂时
15、，应分成综合顶棚图、顶棚造型及尺寸定位图、顶棚照明及电气设需定位图等多种图纸进行绘制。琮合顶棚图：重点在于表现段棚造型、设符布置的区域或大小,表明它们与建筑结构的关系,以及顶棚所用的材料，使人们对顶柳的布置有整体的理解.室内尺度一般只注写相对标离，顶棚造型及尺寸定位图：重点衣明及枷装饰造型的平面形式和尺寸，并通过附加文字说明其所用材料、色彩及工之要求.快棚的发级变化R结合造型平面分区用标高的形式来友示.顶棚照明及电气设备定位图：主要表明顶部灯具的种类、式样、规格、数计及布置形式和安装位置。原棚平面图上的小鞭灯具按比例用一个细实线圆衣示,大型灯具可按比例而出它的iE投影外形轮觇力求简明概括.表明空调风口、顶部消防与音响设备等设施的布拗形式与安装位置.二、装饰立面图装饰立面图包括室外装饰立面图和室内装饰立面图.1、装饰立面图的形成室外奘饰立面图跄将建筑物经袋饰后的外观形以，向铅宜投影面所作的正投影图.它主要表明屋顶、梯头、外墙面、门头与门面等部位的装饰造型、装饰尺寸和饰面处理,以及室外水池、曲电等建筑装饰小品布置等内容.2、装饰立面图识读(D明确建筑装饰立面图上与该工程有关的各
