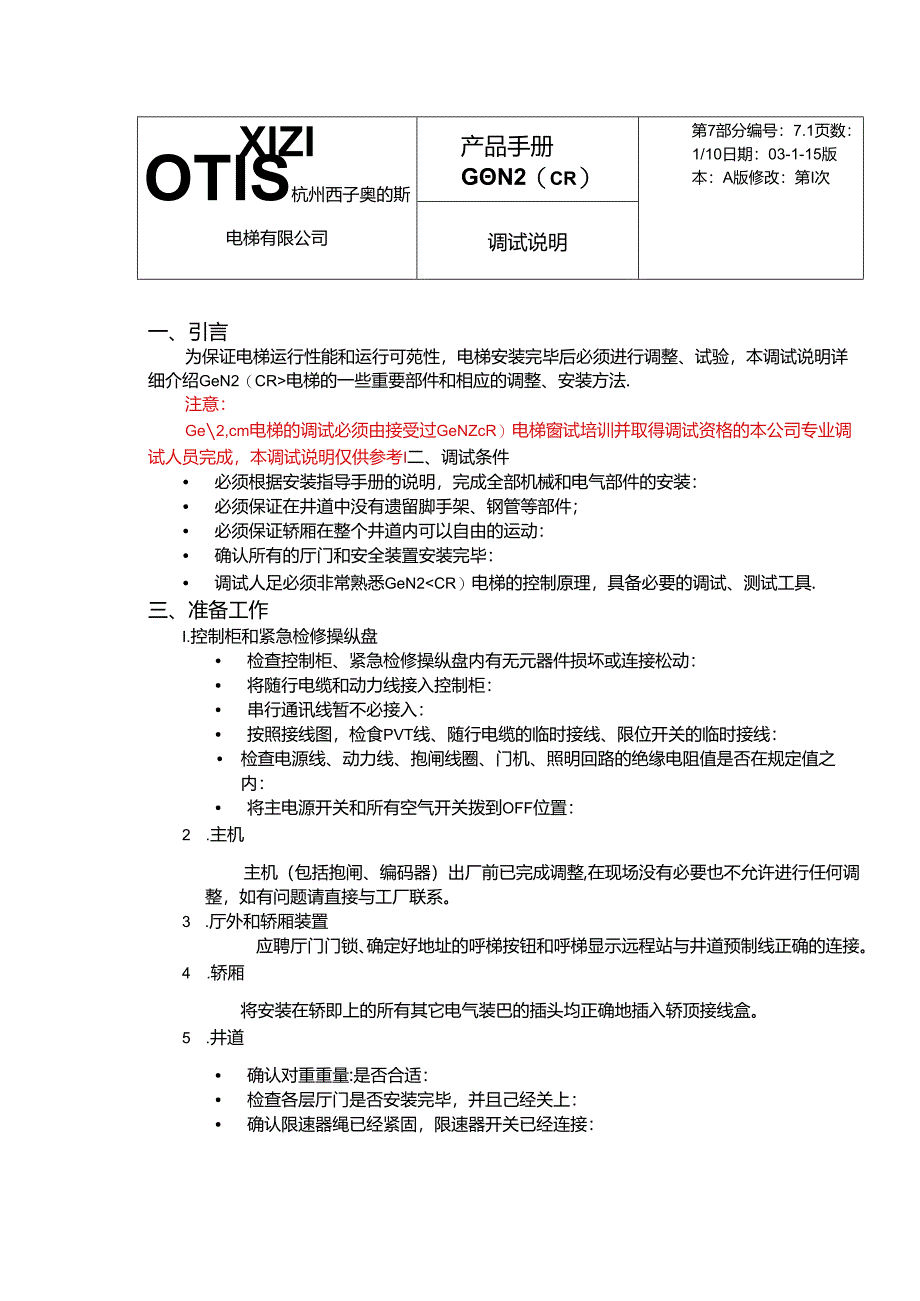

1、XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2（cr）第7部分编号：7.1页数：1/10日期：03-1-15版本：A版修改：第I次调试说明一、引言为保证电梯运行性能和运行可苑性，电梯安装完毕后必须进行调整、试验，本调试说明详细介绍GeN2（CR电梯的一些重要部件和相应的调整、安装方法.注意：Ge2,cm电梯的调试必须由接受过GeNZcR）电梯窗试培训并取得调试资格的本公司专业调试人员完成，本调试说明仅供参考I二、调试条件 必须根据安装指导手册的说明，完成全部机械和电气部件的安装： 必须保证在井道中没有遗留脚手架、钢管等部件； 必须保证轿厢在整个井道内可以自由的运动： 确认所有的厅门和

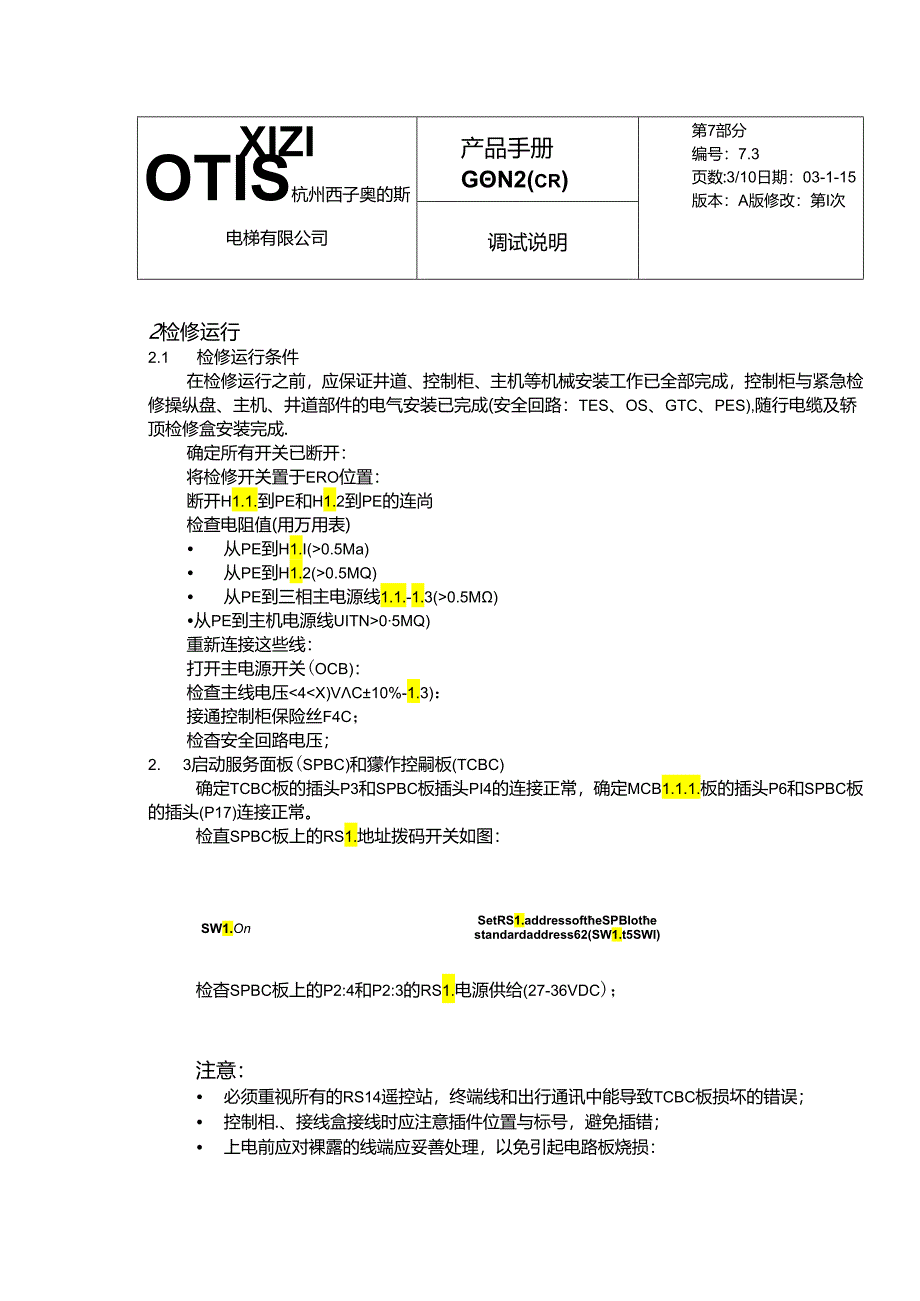

2、安全装置安装完毕： 调试人足必须非常熟悉GeN20.5Ma) 从PE到H1.2(0.5MQ) 从PE到三相主电源线1.1.-1.3(0.5M)从PE到主机电源线UITN05MQ)重新连接这些线：打开主电源开关(OCB)：检查主线电压4ftttiStart/StopParameter(M-3-4-GOON)ProfDe1.ay4三10VCBCt1.Parameter(M-3-5-2-GOON)SpCFNr,=100SpCFNO*=100*)是避免在无负载时溜车XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数：6/10日期：03-1-15版本：A版修改：第I
3、次调试说明2.5结码器自学习为了使编码器轴与同步电机的减铁轴对齐，编码器必须在第次检修运行前进行自学习，在编码器自学习前检修运行是不允许的.编码器自学习应在钢带、轿厢、对全均已安装完成，轿厢空我的条件下进行：编码潺在按(MCBI11W1.42-GOON)进入相应的菜单后自动进行自学习，操作者根据服务器提示进行相应操作：若自学习出错，请检查相关记录(M-2-I-G(X)N)：注意:自学习前请确认已在(M-3-1.-G00N)中选择准确的电机型号;Motortype500for1.-6ms630kg501or1.-6ms100Okg502for1.-011s630kg503for1.0ns100O
4、kg若显示错误信息EncoderDi/,则参数EnCOderDir(M-3-I-GOON)必须更改(0/1)；2 .6检修运行和编码器方向检查 利用紧急检修掾纵盘内的ERo开关检查运行方向，对于轿顶检修(INS)或紧急检修(ERo)操作.MCB播耍对应信号UIB或D1.B输入(MCB：M-12GOON 可以利用服务器查看驱动器状态(MCB：M-I-D； 按UP或DoWN按钮，电机将会开始运行，若显示错误信息EncoderDir,则后显示错误信息EncoderDir,则须更改参数EnCoderDir(M-3-I-GOON): 检查轿顶检修是否正常。3 .快车运行准各3.1安装远程通讯站由于有可能
5、引起TCBC的烧损，在安装RS1.时应注意接线顺序及其供电电压，检查各RS14板地址：把ERO开关拨到检修位置,，利用服务器3E1.FTEST功能(M-125)检杳所有远控站的设置与功能是否正确，如果自测结果显示表明RS1.没有问题：3.2井道信号检查井道位置传感系统采用PRS2系统，轿顶共有磁感应器9只，其中I1.S、21.S位于同一垂直位置，UIS,DZkI1.Vs21.V、DIS位于同一垂直位置，ISAC、2SAC不用。XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数:7/10日期：03-1-15版本：A版修改：第I次调试说明平层磁条长度为250m
6、m：I1.S与21.S毡条极性相反，颜色如下图所示：I1.S与21.S慰条长度见卜衣，注意磁条拼接处不得刷有间隙：住ERO状态下使用服务器(MCB1.IkM-I-D检查I1.V、21.I1.S.21.S、UIS、D1.S等井道值号.Contractspeed1.0ms1.611vsTo1.erance11.SDistance1,2m2.1m/-0,1m21.SDistance1.2m2.1m*-OJmXIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数：8/10日期：03-1-15版本：A版修改：第I次调试说明1 1Drw1Stti厅、轿门的机械部件应已进行预调整：根据接线图和原理图，检查DCSS5的信号线连接以及电源供应，正常操作前应把紧急检修操纵盘的P4T插到P5T的位置；进入轿顶并把电梯开到门区内，调整DCSS5时必须保证使厅、轿门一起工作；把服务器连到DCSS5的P6插口：检查对应于斩顶接线盒内RSI4板的以下I/O地址(TCB:M-I-
