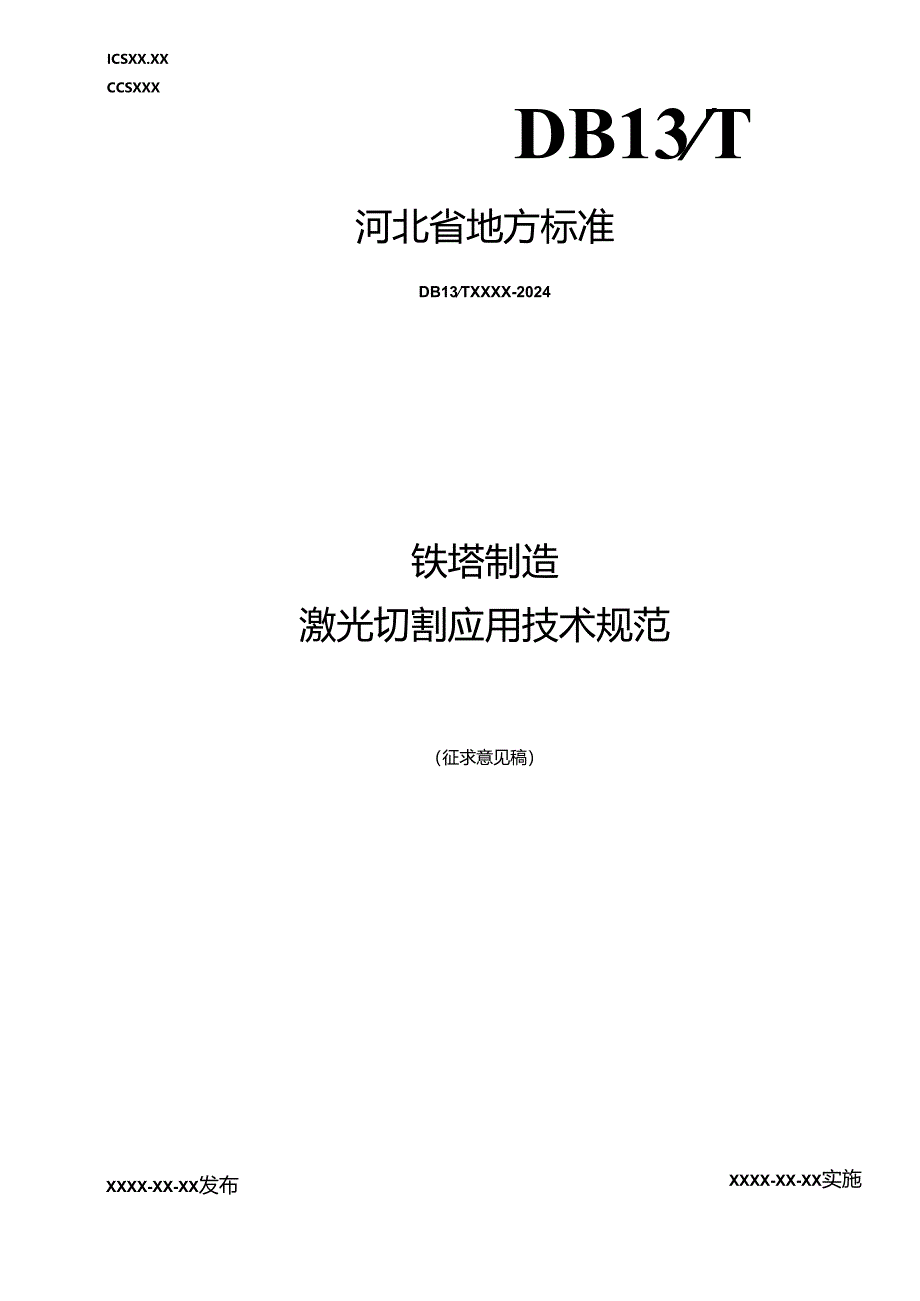

1、ICSXX.XXCCSXXXDB13T河北省地方标准DB13TXXXX-2024铁塔制造激光切割应用技术规范（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施河北省市场监督管理局目次前III范围12规范性引用文件13术语和定义14技术要求11.1工作环境要求14.2技术参数14.3噪声要求24.I电气系统215气动系统24.6安全防护要求25检测方法25.I技术参数检测35.2噪声检测35.3电气系统检测35.1气动系统检测35.5安全防护检测3木文件按照GB/TI.12020用标准化工作导则第1部分：标准化文件的结构和起隼规则的规定起草。请注意本文件的某段内容可能涉及专利.本文件
2、的发布机构不承担识别专利的责任.本文件由衡水市市场监督管理局提出并归口.木文件起点单位：河北省景县宏远通iR有限公司、景县旗球技术监督检蕤所（国家塔榄产品质量检脸检测中心（河北”、河北通用微波塔有限公司、河北众班铁塔检测服务有限公司.本文件主要起草人：范晓光、刘强、张博、冯少文、王丽德、胡桐旗、安文雯、王金风.杜红岭.I1.铁塔制造激光切割应用技术规范1范围木文件规定了激光切割的技术要求、检测方法。本文件适用于铁塔制造中切割钢板时最大切割长度12，最大切割宽度2.5,切割厚度为5三m-36（三的激光切割加工.2规范性引用文件下列文件中的内容通过文中的规愆性引用而构成本文件必不可少的第款.其中.
3、注日期的引用文件.仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。GB/T13306标牌GB/T17421.2机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定GH/T2694-2018输电线路铁塔制造技术条件GB/T5226.1机械电气安全机械电气设备笫1部分：通用技术条件GB/T7932气动对系统及其元件的一般规则和安全要求GY50772007广播电视微波通信铁塔及枪杆质盘验收斑；意3术语和定义下列术语和定义适用于本文件.3.I激光切割利用激光束照射到工件表面时择放的能求来使工件焙化、汽化、烧蚀，同时借助而速气流去除熔融物质.以达到切
4、割目的的机加工方式.4技术要求4.1 工作环境要求1）谓度：51C-40r2）相对湿度：803）人气压力：86kPa-106k1.4）粉尘度：2m,4.2 技术卷数激光切割的最大定位速度应能达到200三in.42.2X、Y轴定位精度和重复定位精度X、Y轴定位精度应能达到003m三,重复定位精度应能达到0.012.42.3电力塔钢板切朝的切断面垂古度切断向垂直度应符合GB/T26912018中表1的要求.4.2.4通信塔钢板切密的边缘箝度边缘斜度应符合GY5077-2007中衣5.3.3的要求.4.3噪声要求在空运转条件下，激光切割的噪声声压线不应大于80dB（八）.44电气系统激光切割机的电气
5、系统应符合G1.VT5226.1的规定.45气动系统激光切割机的气动系统W符合GB/T7932的规定.4.6安全防护要求46.1与辐射相关的标记激光切割机在使用、维护或检怪期间，与激光相射相关的标记必须永久牢固，字迹清晰,明显可见，46.2联锁设置激光切割机各机构动作内有可靠的联锁.在输入基本参数正确的条件下,若操作或编程错误时不应产生动作干涉和部件损坏.4.6.3控制装董控制装置应确保不会引起误操作和附加的危险.4.6.4开关的设置起动、停止、双位开关和工作方式选择开关答应设次在掾作者附近、活动式防护装置附近，4.6.5防护袋置激光切司机的运动部分应设以防护装P1.46.6光路系统激光切割机
6、的光路系统应设置全封闭的防护罩.5检测方法1.1 技术参数检测1.1.1 最大定位速度检测在正常的工作状态下，使切割头以最大速度运行到某一固定位置，查看操作面板显示的激光切割机的班大定位速度，结果应符合儿21的要求，1.1.2 X、丫轴定位精度和重复定位精度检测按照GB/T17421.2的要求,用激光干涉仪检测X、丫轴的定位新度和重复定位精度，结果应符合4.2.2的要求。1.1.3 电力塔制板切斛的切断面垂直度任取10块铜板,任意设置切割的长度和窕度，切割完成后刈定切割面的垂百度,IO块钢板的测定结果均应符合4.2.3的要求。1.1.4 通信塔钢板切器的边缘斜度任取10块钢板，任意设置切割的尺
7、度和宽度.切割完成后测定边缘斜度，10块钢板的测定结果均应符合4.2.4的要求，1.2 噪声检测在空运转状态下，用声级计测定距离激光切割机Im远、1.5三1ft处的噪声，溜定前后左右四处，取最大伯为最终值，其结果应符合（3的要求，1.3 电气系统检测按照GB/T5226.I中的有关规定，检测激光切割机的电气系统，其结果应符合4.4的要求.1.4 气动系统检测用目视法检测激光切割机的气动系统.其结果应符合4.5的要求.1.5 安全防护检测5. 5.1与辐射相关的标记检测检测激光切割机在使用、维护或检脩时与激光辐射相关的标记是否永久车囿，字迹清晰.明显可见，6. 5.2联线设置检测在输入基本参数正检的条件下，故意操作或编程错设，看激光切割机是否会产生动作干涉和部件损坏.7. 5.3控制装置检测检查控制装置是否引起误操作和附加的危险.8. 5.4开关设置检测检变起动、停止、更位开关和工作方式选择开关是否设置在操作者附近、活动式防护装里附近.检在激光切割机的运动部分是否设汽防护装附,55.6光路系统检测检杏激光切割机的光路系统是看改徨全封闭的防护罩.
