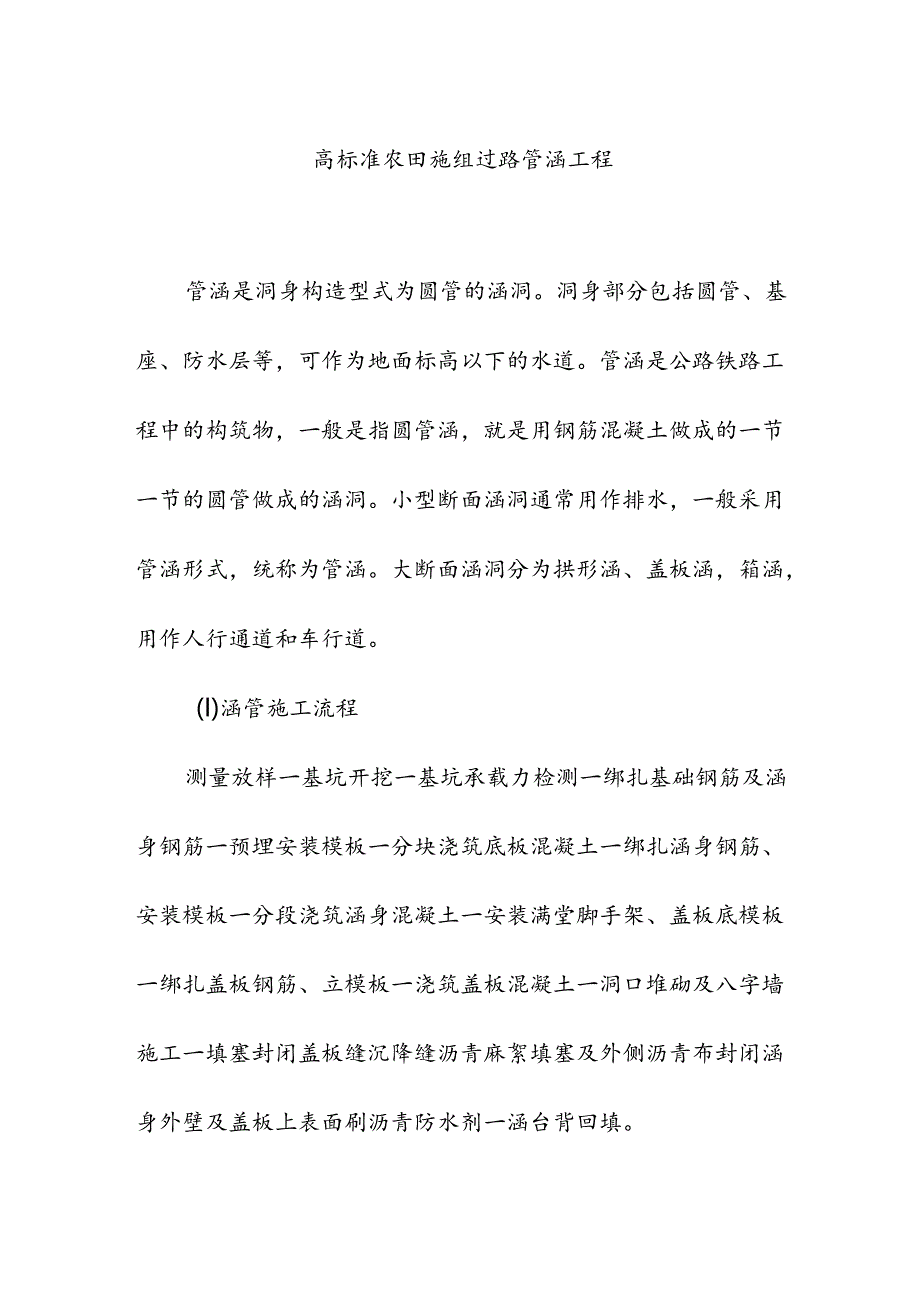

1、高标准农田施组过路管涵工程管涵是洞身构造型式为圆管的涵洞。洞身部分包括圆管、基座、防水层等，可作为地面标高以下的水道。管涵是公路铁路工程中的构筑物，一般是指圆管涵，就是用钢筋混凝土做成的一节一节的圆管做成的涵洞。小型断面涵洞通常用作排水，一般采用管涵形式，统称为管涵。大断面涵洞分为拱形涵、盖板涵，箱涵，用作人行通道和车行道。(I)涵管施工流程测量放样一基坑开挖一基坑承载力检测一绑扎基础钢筋及涵身钢筋一预埋安装模板一分块浇筑底板混凝土一绑扎涵身钢筋、安装模板一分段浇筑涵身混凝土一安装满堂脚手架、盖板底模板一绑扎盖板钢筋、立模板一浇筑盖板混凝土一洞口堆砌及八字墙施工一填塞封闭盖板缝沉降缝沥青麻絮填

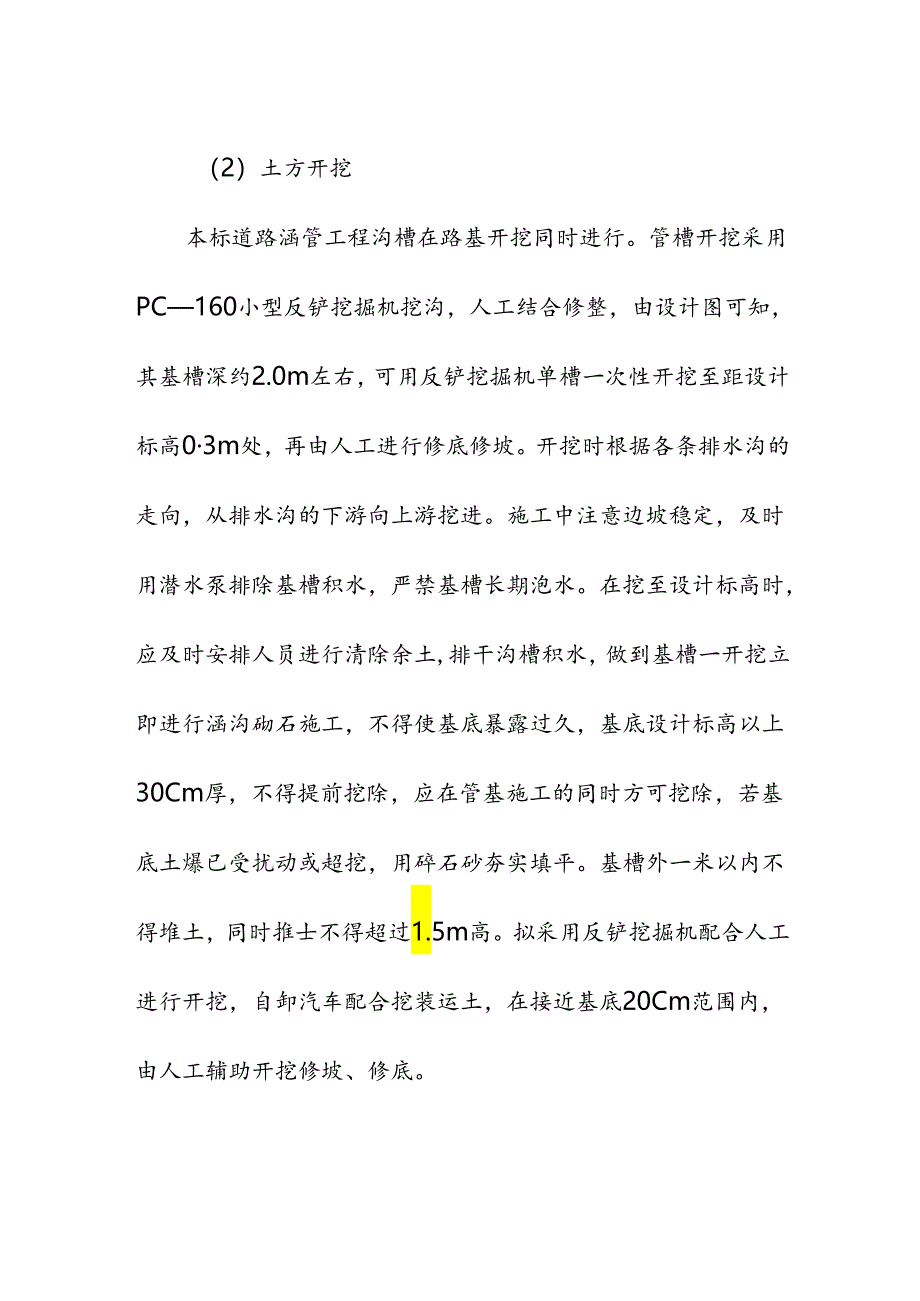

2、塞及外侧沥青布封闭涵身外壁及盖板上表面刷沥青防水剂一涵台背回填。（2）土方开挖本标道路涵管工程沟槽在路基开挖同时进行。管槽开挖采用PC160小型反铲挖掘机挖沟，人工结合修整，由设计图可知，其基槽深约2.0m左右，可用反铲挖掘机单槽一次性开挖至距设计标高03m处，再由人工进行修底修坡。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土,排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30Cm厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土爆已

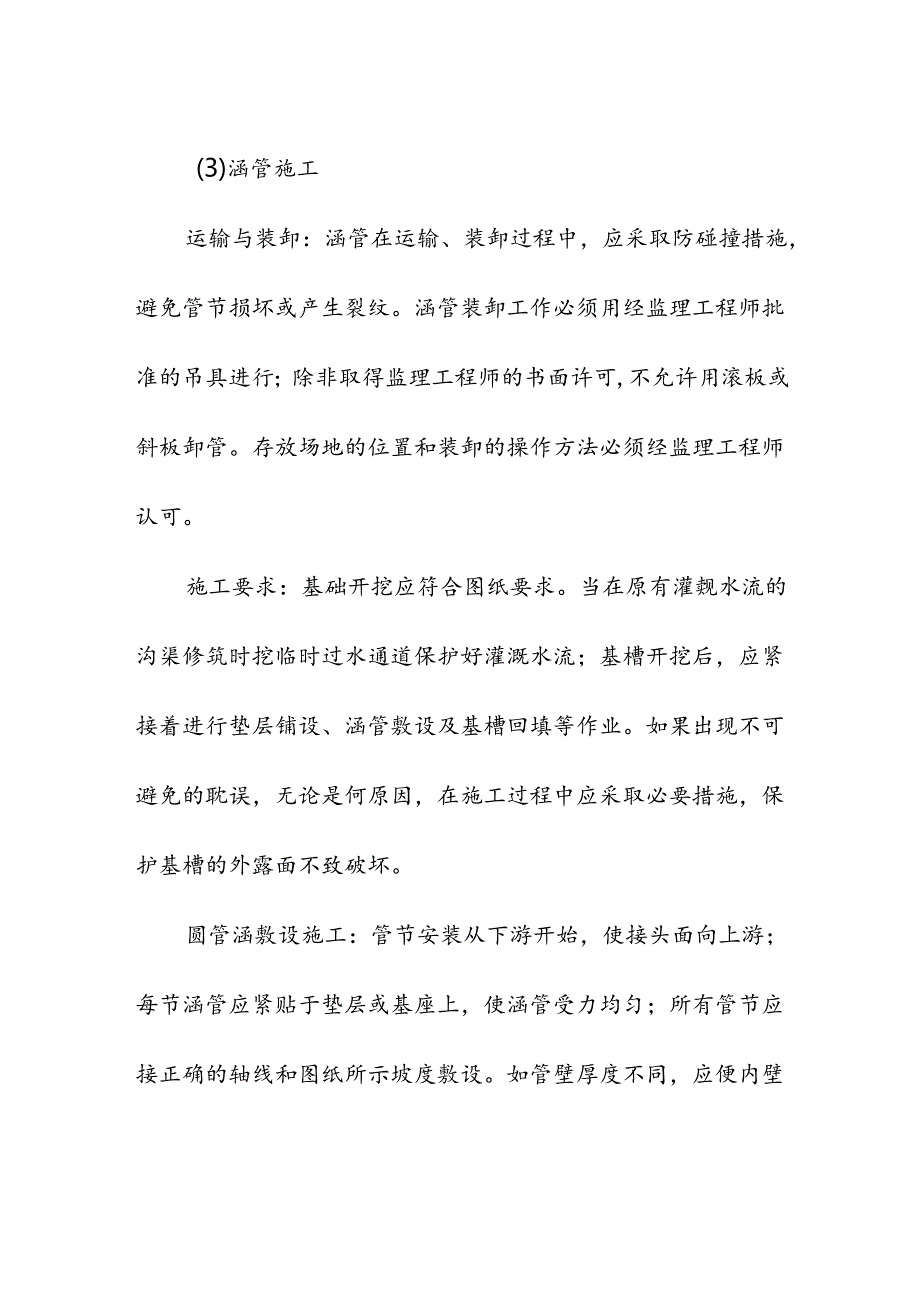

3、受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得堆土，同时推士不得超过1.5m高。拟采用反铲挖掘机配合人工进行开挖，自卸汽车配合挖装运土，在接近基底20Cm范围内，由人工辅助开挖修坡、修底。(3)涵管施工运输与装卸：涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可,不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须经监理工程师认可。施工要求：基础开挖应符合图纸要求。当在原有灌觌水流的沟渠修筑时挖临时过水通道保护好灌溉水流；基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。如果出现不可
4、避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。圆管涵敷设施工：管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节应接正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应便内壁齐平。在敷设过程中，应保持管内清洁无赃物、无多余的砂浆及其他杂物。在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。管节接建：本工程圆管管节采用承插式接缝，在承口端应先坐以干硬性水泥砂浆，在管口套接以后再在承口端的环形空隙内塞以砂浆，以使接头部位紧密吻合，并将内壁表面抹平。本工程涵管为倒虹吸管，进出
5、水口设置竖井。管节接头及进出水口应按图纸要求进行防水处理，不得漏水和渗水。在填土覆盖前应按图纸要求或监理工程师指示进行潜水试验。当管涵为无混凝土（或砌体）基础、管体直接设置在天然地基上时，按设计要求将管底土层夯压密实，并做成与管身弧度密贴的瓠形管座，安装管节时应注意保持完整。管底土层承载力不符合设计要求时，应按规范要求进行处理，加固。管涵进出水口的沟床应整理直顺，与上下游导流排水系统连接顺畅、稳固。沉降缝：一般沿洞身方向每隔36m设置一道沉降缝，具体位置需结合地质的变化情况及路堤的高度而定；同时在涵洞与急流槽、端墙、翼墙等结构分段处也应设置沉降缝，以免洞口的沉降影响洞身。沉降缝应当贯穿整个断面（包括基础），缝宽约23cm。
