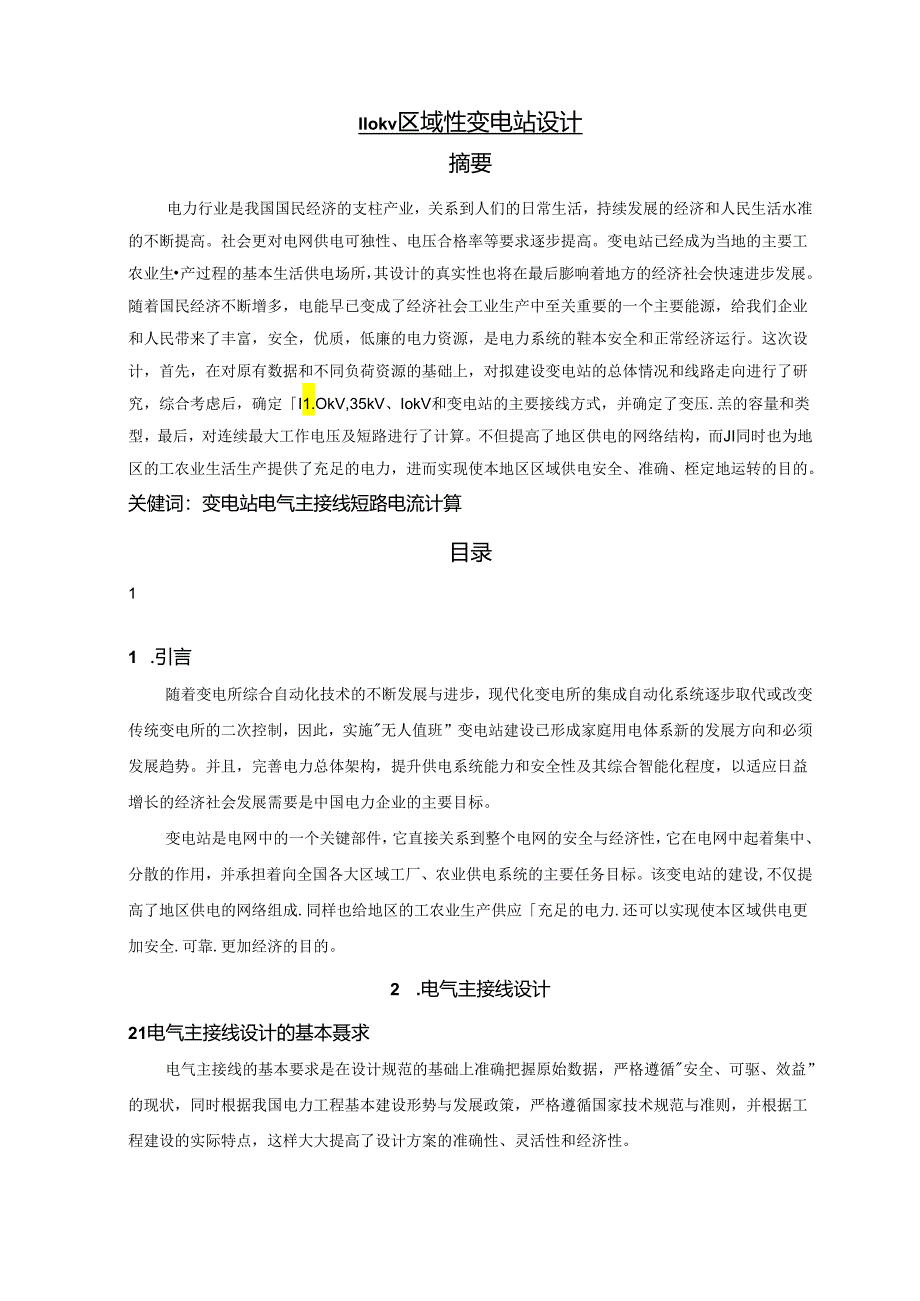

1、IIokv区域性变电站设计摘要电力行业是我国国民经济的支柱产业，关系到人们的日常生活，持续发展的经济和人民生活水准的不断提高。社会更对电网供电可独性、电压合格率等要求逐步提高。变电站已经成为当地的主要工农业生产过程的基本生活供电场所，其设计的真实性也将在最后膨响着地方的经济社会快速进步发展。随着国民经济不断增多，电能早已变成了经济社会工业生产中至关重要的一个主要能源，给我们企业和人民带来了丰富，安全，优质，低廉的电力资源，是电力系统的鞋本安全和正常经济运行。这次设计，首先，在对原有数据和不同负荷资源的基础上，对拟建设变电站的总体情况和线路走向进行了研究，综合考虑后，确定I1.OkV,35kV、
2、IokV和变电站的主要接线方式，并确定了变压.羔的容量和类型，最后，对连续最大工作电压及短路进行了计算。不但提高了地区供电的网络结构，而JI同时也为地区的工农业生活生产提供了充足的电力，进而实现使本地区区域供电安全、准确、桎定地运转的目的。关健词：变电站电气主接线短路电流计算目录1 .引言22 .电气主接线设计22.1 电气主接线设计的基本要求22.2主接级方案选择21. 2.I1.1.OkY侧电气主接线22. 2.235KVfW电气主接线43. 2.3IOkV储电气主接线63.主变压器容晶的选择63.1 主变压港台数的选择63. 2主变压港容量选择74. 3主变压滞型式的选择74.短路电流计
3、算84.1 短路故障产生的原因84. 2短路电流计算目的84. 3短路电流计算步骤94. 3.1计算参数94. 3.2短路计算105. 4短路电流计算的结果135.主要电气设备选择145.1 断路器的选择M5. 2隔离开关的选择156. 3互感器的选择177. 防雷保护197.1 避雷针的选择配置196. 2避雷器的选择配置2062.1配置原则207. 2.2参数选择208. 结论20参考文献221 .引言随着变电所综合自动化技术的不断发展与进步，现代化变电所的集成自动化系统逐步取代或改变传统变电所的二次控制，因此，实施无人值班”变电站建设已形成家庭用电体系新的发展方向和必须发展趋势。并且，完
4、善电力总体架构，提升供电系统能力和安全性及其综合智能化程度，以适应日益增长的经济社会发展需要是中国电力企业的主要目标。变电站是电网中的一个关键部件，它直接关系到整个电网的安全与经济性，它在电网中起着集中、分散的作用，并承担着向全国各大区域工厂、农业供电系统的主要任务目标。该变电站的建设,不仅提高了地区供电的网络组成.同样也给地区的工农业生产供应充足的电力.还可以实现使本区域供电更加安全.可靠.更加经济的目的。2 .电气主接线设计21电气主接线设计的基本聂求电气主接线的基本要求是在设计规范的基础上准确把握原始数据，严格遵循安全、可驱、效益”的现状，同时根据我国电力工程基本建设形势与发展政策，严格

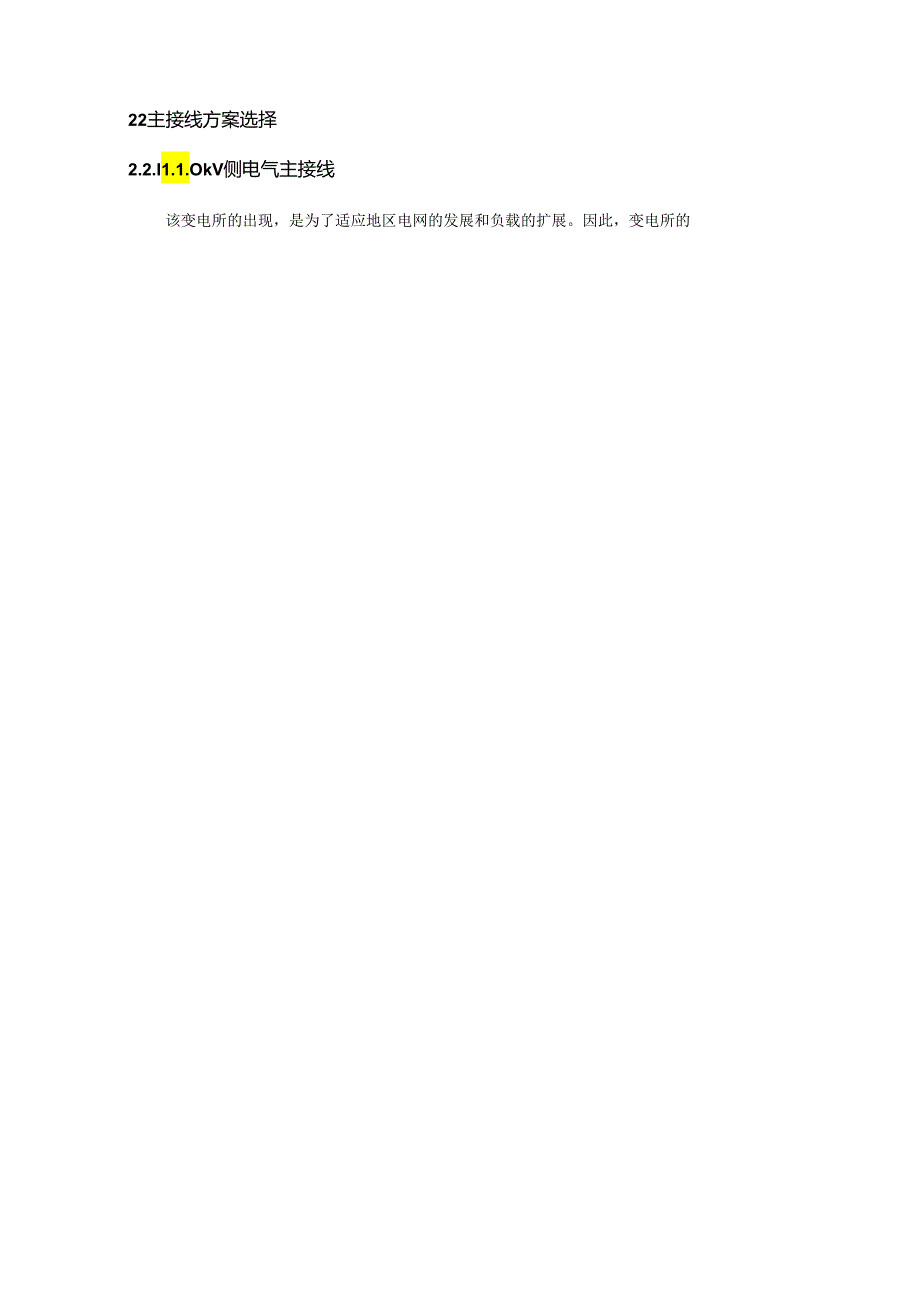

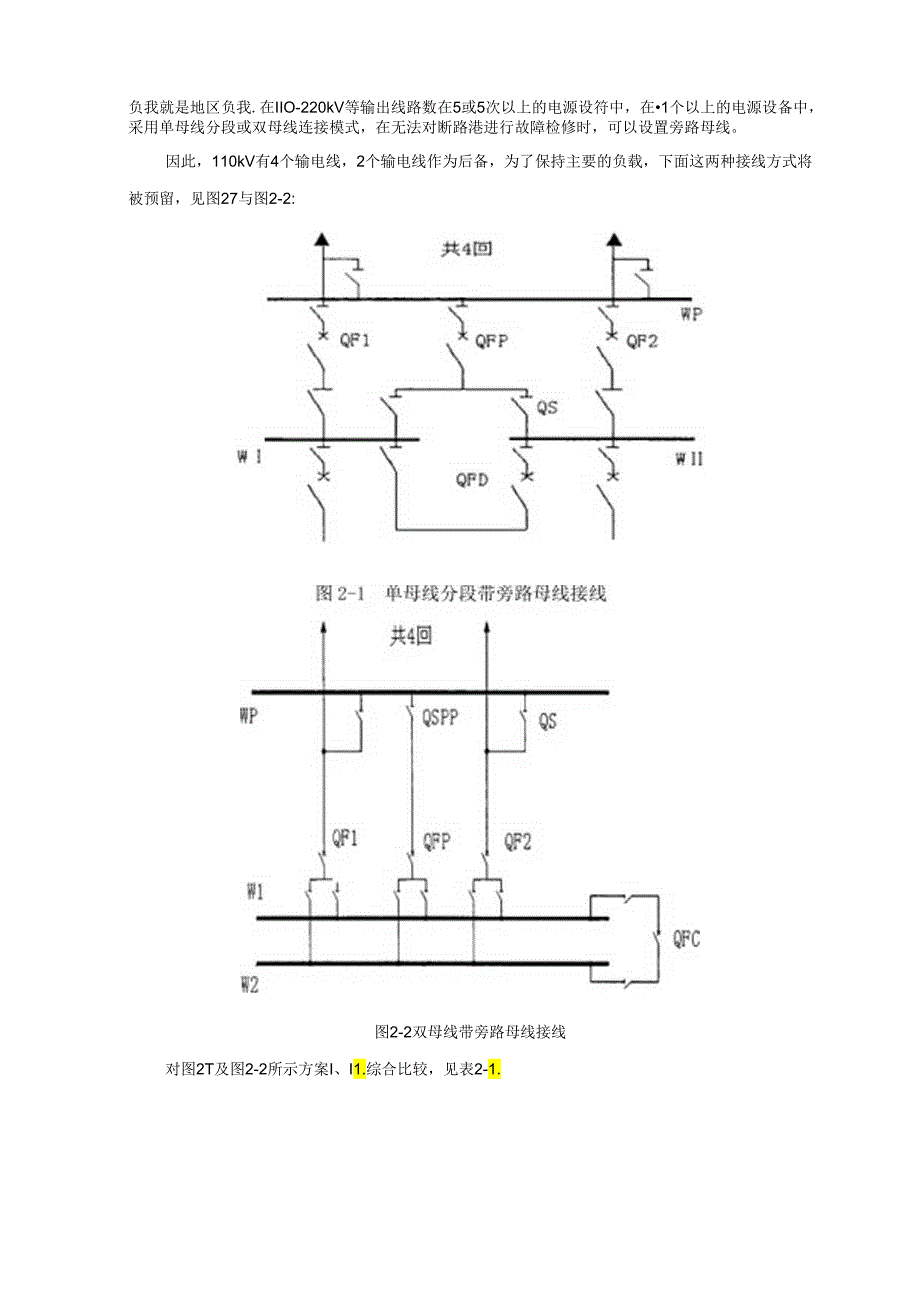

5、遵循国家技术规范与准则，并根据工程建设的实际特点，这样大大提高了设计方案的准确性、灵活性和经济性。22主接线方案选择2.2.I1.1.OkV侧电气主接线该变电所的出现，是为了适应地区电网的发展和负载的扩展。因此，变电所的负我就是地区负我.在IIO-220kV等输出线路数在5或5次以上的电源设符中，在1个以上的电源设备中，采用单母线分段或双母线连接模式，在无法对断路港进行故障检修时，可以设置旁路母线。因此，110kV有4个输电线，2个输电线作为后备，为了保持主要的负载，下面这两种接线方式将被预留，见图27与图2-2:图2-2双母线带旁路母线接线对图2T及图2-2所示方案I、I1.综合比较，见表2
6、-1.表27I1.OkY主接线设计方案项目方案I方案II技术1 .操作简单、易于开发。2 .可考性、灵活性差。旁路断路辖可以替代断路器而不停电，并且可以保证重要用户供电。1 .运行可靠、运行方式灵活、事故处理方便，扩展方便2 .需检修出线断路器可以用母联断路器代替工作1.保证重要用户供电设备1.占地大、设备多、投少、投资小资大经济2母线分段断路器同时作2.母联断路器同时作为为旁路断路器来节省投旁路断路器来节省投资。资。考虑到该站作为区域变电站需要具符较大的安全性与灵活性，通过综合号虑.在技术上第II种方案较明显合理。所以决定采用第II种方法作为工程设计的最终方案。2.2.235KV便电气主接线
7、该变电所的出在35-60kV之间，输出电缆4-8回，可以选择单母线分段或双母线。为了保证线路检修时不会影响到用的供电，采用单母线分段连接双母线，可以增加旁路母线。因此，在35-60kV线路采用双母线接线时，通常不允许安装旁路母线，但可以在必要的时候设置旁路隔离开关。根据以上的调研，我们选出了下列两个方案。如图2-3和2-4所示：表2-235kV主接线设计方案项目方案I方案II1.简单清晰、操作方便、易于发展1.供电安全2.可靠性、房活性差2.调度及敏技术3.在不停电检修出线断路器时，3.易于扩建旁路断路器还以代替出线断路器4.方便试验以保证或要用户供电需求1.设备多且配电装置复1.设备少、投资
8、小经济杂2.占地面积小2.投资和占地面积更大考虑到35kV侧负数较大，通过综合考虑，方案I可靠性与稳定性不及方案II,因此选择安全性较高的方案11。2.2.31OkV值电气主接线由riokv仅作为无功补偿装理使用，可以采取单母线分段连接双的方法，接线形式图2-5:图2-5单母线分段接线3.主变压蠢容的选择3.1 主变压台数的逃蜂按下列原则选取变压器台数：(1)根据负荷对供电可靠性的要求，根据负荷级别来决定变压器的个数，如果、二类负荷较多，则适当选用两台或更多的变压器，使得次事故或次大修后,另一台仍能正常工作。%-匕”用%=05=1%i%-%2T,%=65各绕组等值电抗标么值为：XC=XI1.=(10.5/100)x(100/50)=0.21XT=XeH(0/100)x(100/50)=0XK=XU=(65/100)x(100/50)=0.13由选择的所用变双活参数得：Xp=4%1.(X)1.(X)0.22=0.18(X1+X)(X,+XJ=0.0364X13=(X1+X,)(X,+X4)+Xs=0.0744.3.2短路计算1.1.1.okV侧母线三相短路
