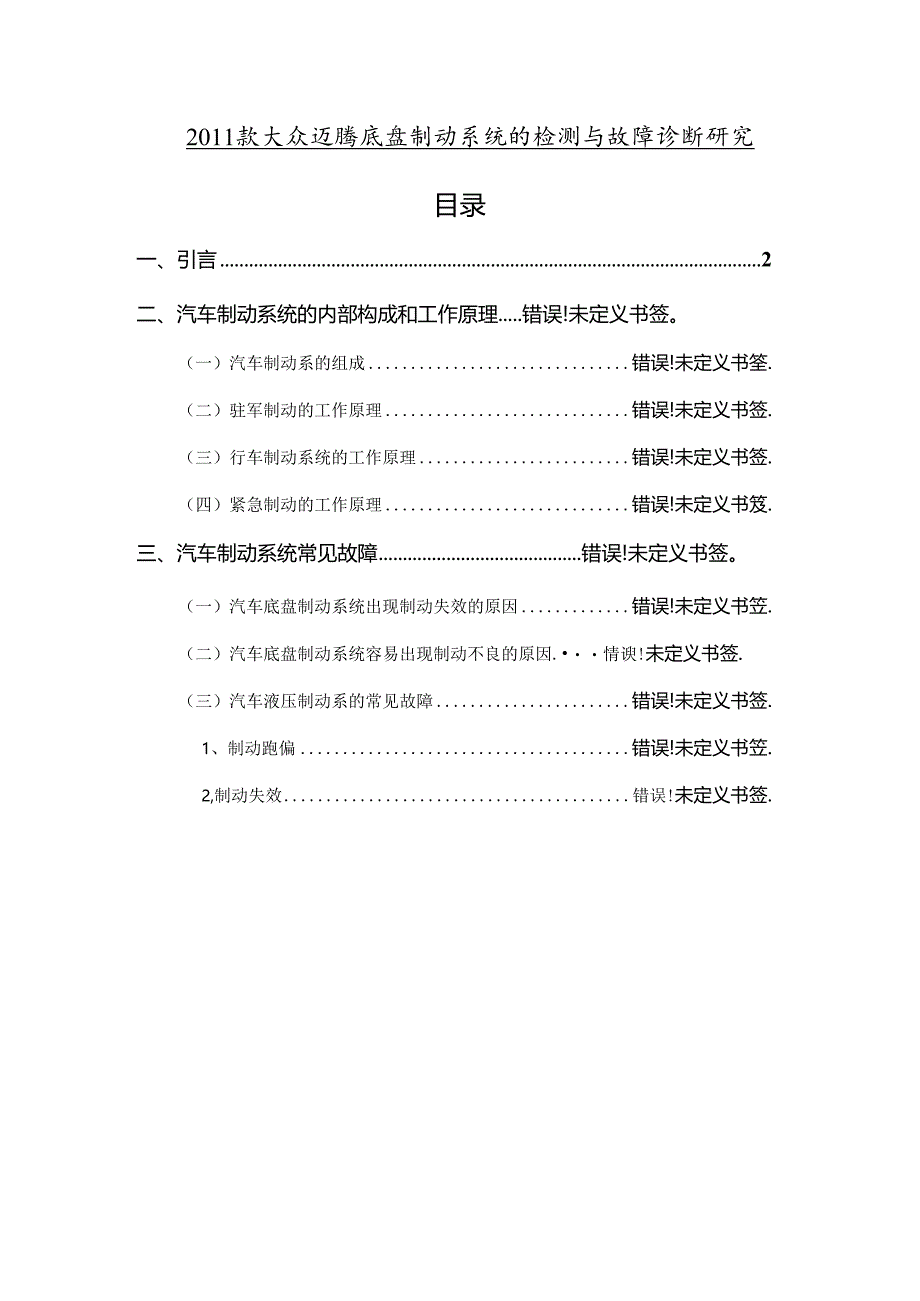

1、2011款大众迈腾底盘制动系统的检测与故障诊断研究目录一、引言2二、汽车制动系统的内部构成和工作原理.错误!未定义书签。（一）汽车制动系的组成错误!未定义书筌.（二）驻军制动的工作原理错误!未定义书签.（三）行车制动系统的工作原理错误!未定义书签.（四）紧急制动的工作原理错误!未定义书笈.三、汽车制动系统常见故障错误!未定义书签。（一）汽车底盘制动系统出现制动失效的原因错误!未定义书笠.（二）汽车底盘制动系统容易出现制动不良的原因.情谀!未定义书签.（三）汽车液压制动系的常见故障错误!未定义书签.1、制动跑偏错误!未定义书笠.2,制动失效错误!未定义书签.四、大众迈底盘制动系统维修案例及日常维

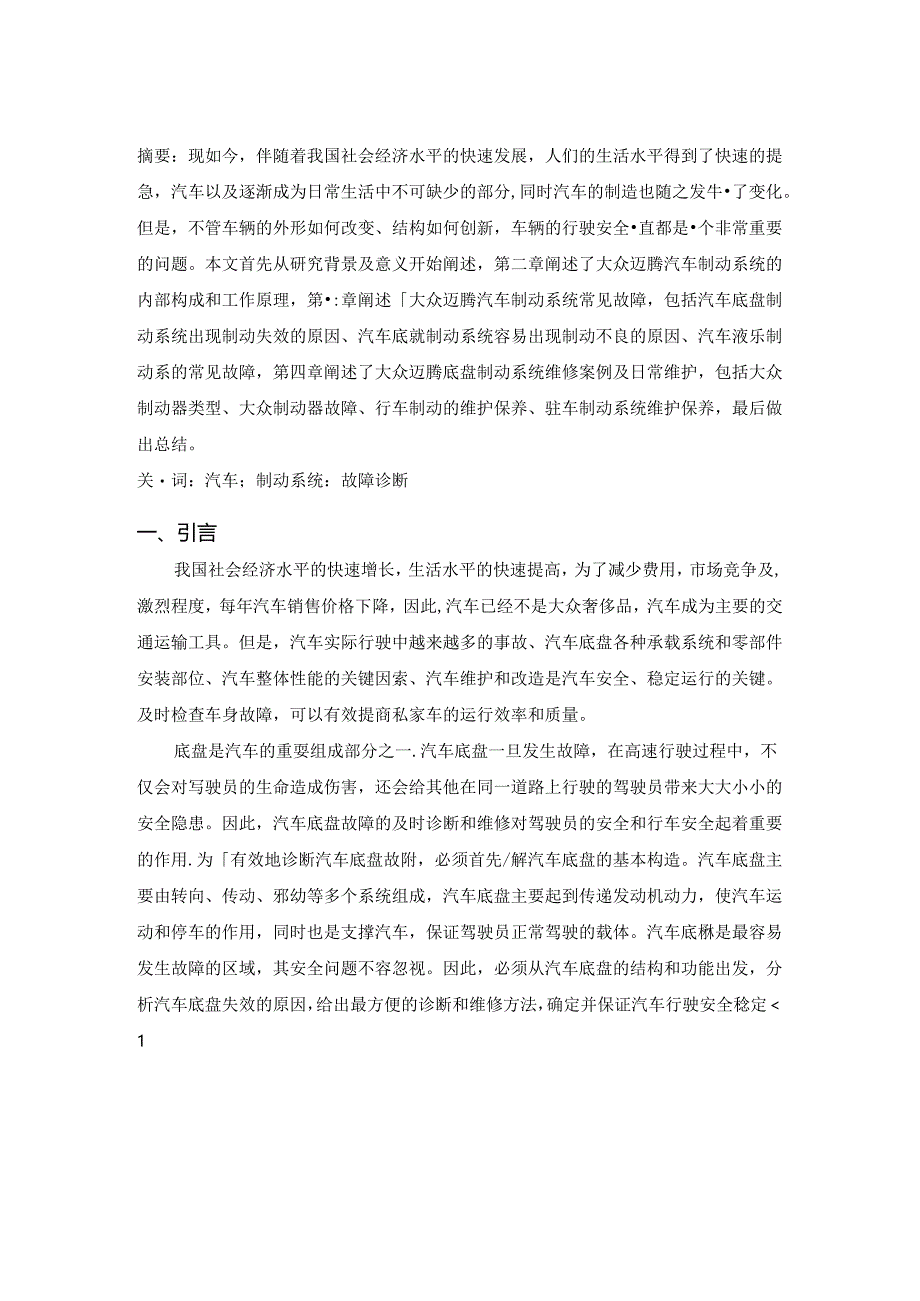

2、护10（一）大众迈膊底盘制动系统维修101,大众制动器类型102、大众制动器故障10（二）汽车底盘制动系统日常维护101、行车制动的维护保养172、驻车制动系统维护保养18结语18参考文献19摘要：现如今，伴随着我国社会经济水平的快速发展，人们的生活水平得到了快速的提急，汽车以及逐渐成为日常生活中不可缺少的部分,同时汽车的制造也随之发牛了变化。但是，不管车辆的外形如何改变、结构如何创新，车辆的行驶安全直都是个非常重要的问题。本文首先从研究背景及意义开始阐述，第二章阐述了大众迈腾汽车制动系统的内部构成和工作原理，第:章阐述大众迈腾汽车制动系统常见故障，包括汽车底盘制动系统出现制动失效的原因、汽车
3、底就制动系统容易出现制动不良的原因、汽车液乐制动系的常见故障，第四章阐述了大众迈腾底盘制动系统维修案例及日常维护，包括大众制动器类型、大众制动器故障、行车制动的维护保养、驻车制动系统维护保养，最后做出总结。关词：汽车；制动系统：故障诊断一、引言我国社会经济水平的快速增长，生活水平的快速提高，为了减少费用，市场竞争及,激烈程度，每年汽车销售价格下降，因此,汽车已经不是大众奢侈品，汽车成为主要的交通运输工具。但是，汽车实际行驶中越来越多的事故、汽车底盘各种承载系统和零部件安装部位、汽车整体性能的关键因索、汽车维护和改造是汽车安全、稳定运行的关键。及时检查车身故障，可以有效提商私家车的运行效率和质量
4、。底盘是汽车的重耍组成部分之一.汽车底盘一旦发生故障，在高速行驶过程中，不仅会对写驶员的生命造成伤害，还会给其他在同一道路上行驶的驾驶员带来大大小小的安全隐患。因此，汽车底盘故障的及时诊断和维修对驾驶员的安全和行车安全起着重要的作用.为有效地诊断汽车底盘故附，必须首先/解汽车底盘的基本构造。汽车底盘主要由转向、传动、邪幼等多个系统组成，汽车底盘主要起到传递发动机动力，使汽车运动和停车的作用，同时也是支撑汽车，保证驾驶员正常驾驶的载体。汽车底楙是最容易发生故障的区域，其安全问题不容忽视。因此，必须从汽车底盘的结构和功能出发，分析汽车底盘失效的原因，给出最方便的诊断和维修方法，确定并保证汽车行驶安

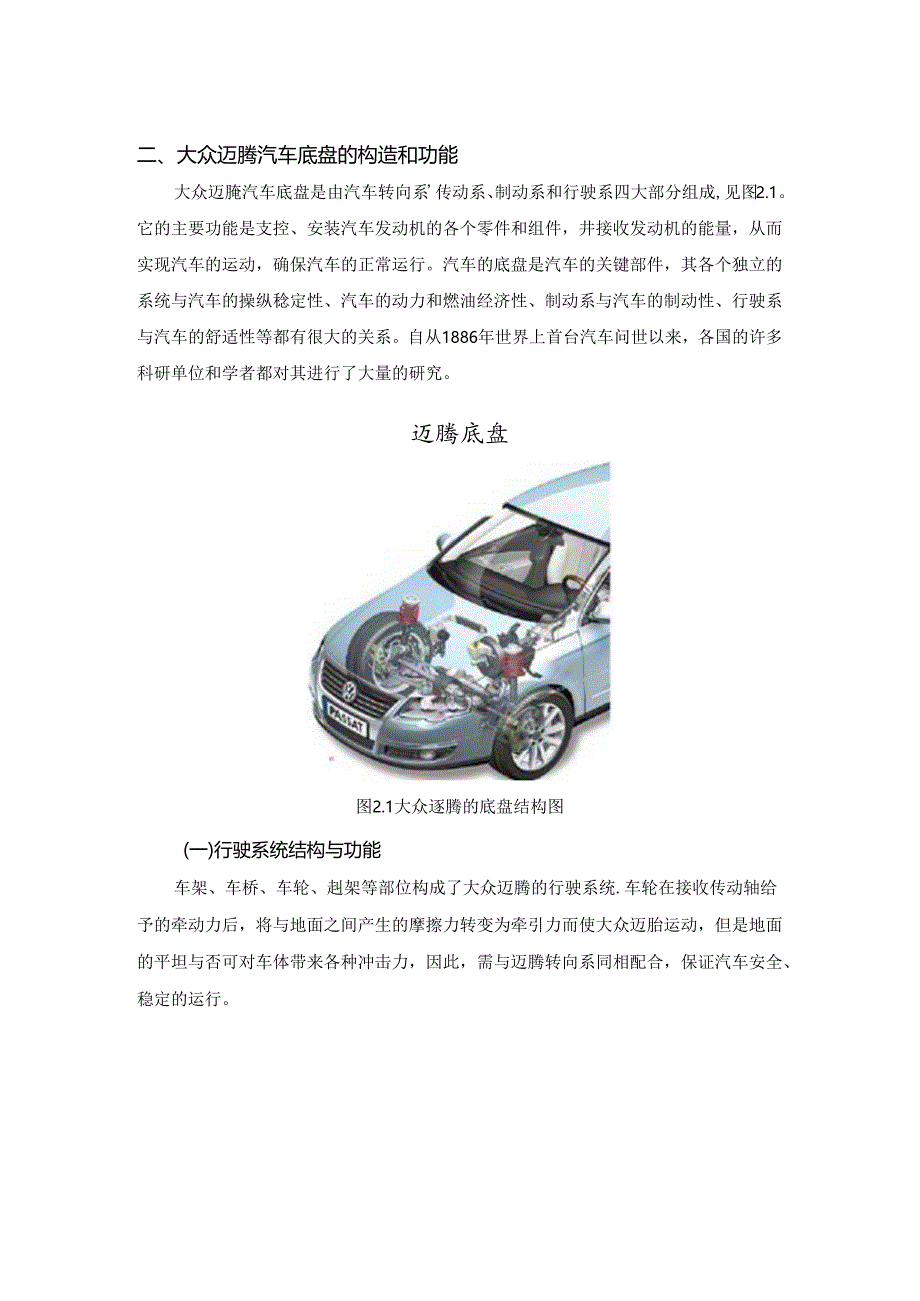

5、全稔定1二、大众迈腾汽车底盘的构造和功能大众迈腌汽车底盘是由汽车转向系传动系、制动系和行驶系四大部分组成,见图2.1。它的主要功能是支控、安装汽车发动机的各个零件和组件，井接收发动机的能量，从而实现汽车的运动，确保汽车的正常运行。汽车的底盘是汽车的关键部件，其各个独立的系统与汽车的操纵稔定性、汽车的动力和燃油经济性、制动系与汽车的制动性、行驶系与汽车的舒适性等都有很大的关系。自从1886年世界上首台汽车问世以来，各国的许多科研单位和学者都对其进行了大量的研究。迈腾底盘图2.1大众逐腾的底盘结构图(一)行驶系统结构与功能车架、车桥、车轮、赳架等部位构成了大众迈腾的行驶系统.车轮在接收传动轴给予的
6、牵动力后，将与地面之间产生的摩擦力转变为牵引力而使大众迈胎运动，但是地面的平坦与否可对车体带来各种冲击力，因此，需与迈腾转向系同相配合，保证汽车安全、稳定的运行。背进方向123Z7/I-车轮：2-后用3驱动桥I4一后轮：5-转向桥：6前轮：7-前Md图2.2大众迈腾行驶系统结构图I、悬架系统悬架系统是大众迈瞒上一个极其重要的系统，它主要起到车架与车桥二者相互的传力的作用，其对车辆的行驶过程中的安全至关建要的作用。提到操纵性能，例如：停车是否平稳，转弯是否柔顺，方向是否稳定，轮胎与地面的控制力大小，悬架功能是否乩好对其起着至关重要的作用。悬架种类很多，但作用就只分为这几种：（1）支掾迈膊车身，使
7、车轮和车身保持适当的关系：（2）车辆在行驶过程中，悬架和轮胎同时吸收和缓冲路面不平造成的振动和冲击，保护驾驶员声明安全，提高驾驶稳定性；（3）使车轮与路面的摩擦力和制动力传递到车身和底盘。2、车桥车桥也称车轴通过军架和悬架相接，在两端固定车轮，主要作用是传递车轮和车架方向的力矩与作用力，根据市场调查现阶段大众迈腾的车桥选择的是整体式（X）大众迈传动系线的构建与功能迈腾传动系统是指从发动机到驱动轮的所有动力传输设备。不同结构车辆的传动系统组成不同。例如，卡车和一些轿车的传动系统通常采用离合器、通用变速器（万向联轴器和传动轴）、驱动桥（主减速器、差速器、半轴,桥壳）等“在图卜2中,大众迈腾传动系统
8、由自动变速统、通用变速器、驱动桥等组成，即自动变速器取代离合器和手动变速器。传动系统起到的主要作用是发动机与其配合，使发动机所产生的动力输送到行验系统中的各个车轮，同时具有汽车变速、汽车倒车、汽车减速、使动力传递中断等功能。传动系统包括机械、液力、液压、电传动等多种传递方式。汽车传动系的首要任务是发动机协同工作，以保证汽车能在不同使用条件下正常行驶，并具有良好的动力性和热油经济性。I-发动机I2内合号：3-变Itah4一万向府动装I1.5-M38；6一第速嚣；7.9-Ts8一里动轿克体图2.3迈膨传统系统机结构图1、离合器在发动机和变速器之间的装置，主要由离介器施、压盘、传动片、支掾环等组成其
9、主要作用就是根据驾驶人的需要，来实现变速器和发动机之间动力的断开与连接。离合器的使用可以概括为踩离分合这四个字。汽车能否平顺起步：中断动力输出给传动系统，换档：防止传动系过我都是离合器在其中起着作用.在21世纪汽车离合器种类丰富有液力偶合器、摩擦式离合器和电磁离合器等。海式和干式离合器将摩擦式离合器系统的概括出来。2,变速器我认为自动变速器视觉上种类丰富，但是组成结构却基本相同，全是液力变矩器和齿轮式自动变速沿相互组合而成。现如今自动变速器使用最为广泛，因为其操作简便、蜉适性高、减少和缓解驾驶者的疲劳等优点。迈腾通过配备自动变速器，可以自主进行自动变速、变矩，驾验i可以注视路面交通情况，不需耍
10、像自动挡那样手忙脚乱频繁换挡，尤其在堵车时可以体现出来。3、万向传动装置大众迈腾汽车底盘传动系的主要总成之一：万向传动装置,它在工作过程中承受巨大的作用力。在长期使用作用F,会导致机械部分发生.损坏，直接减少发动机的动力传递，轮胎磨损严重,燃料消耗增加，传动效率降低，同时还会间接影响驱动桥和变速器的正常工作。万向传动装置结构筒堆，但是发生故障的现彖却尤为多见，所以汽车万向传动:装置发生故障能否快速准确地排除其故障，已成为一位优秀技师的体现.(三)制动系筑的构造与功能车辆制动系统通常由两个不同的制动装置组成，分别由制动器和制动传动结构组成组成。迈胸全洗标配/ABS制动器和博世制动系统.制动系统用
11、丁降低车辆速度停车，以确保车辆在卜坡时平稳行驶并能安全停车。(四)转向系统的构造与功能大众迈腾的转向系统包括转向悚纵机构、转向机构和转向传动机构。当今的车辆还通常装有电动转向设备。车辆的操纵系统主要用于确保车辆在司机选择的方向上运行。三、大众迈腾底盘制动系统常见故障(一)大众迈汽车底盘制动系纥出现修动失效的原因制动失效是汽车制动中的常见现象。它的特点是制动踏板,但不能降低速度。多次制动后制动效果不明显。故障检查方向：无制动油或制动管路泄漏，然后及时检查踏板和管路是否有管路断裂.漏水的地方应在第一时间修史.此外，还应注意全面检查摩擦块的质量和磨损程度，如有磨损应立即更换。第三，必须确保制动系统中
