《【干货】自流平水泥(砂浆)全方位解析.docx》由会员分享，可在线阅读，更多相关《【干货】自流平水泥(砂浆)全方位解析.docx（5页珍藏版）》请在第壹文秘上搜索。

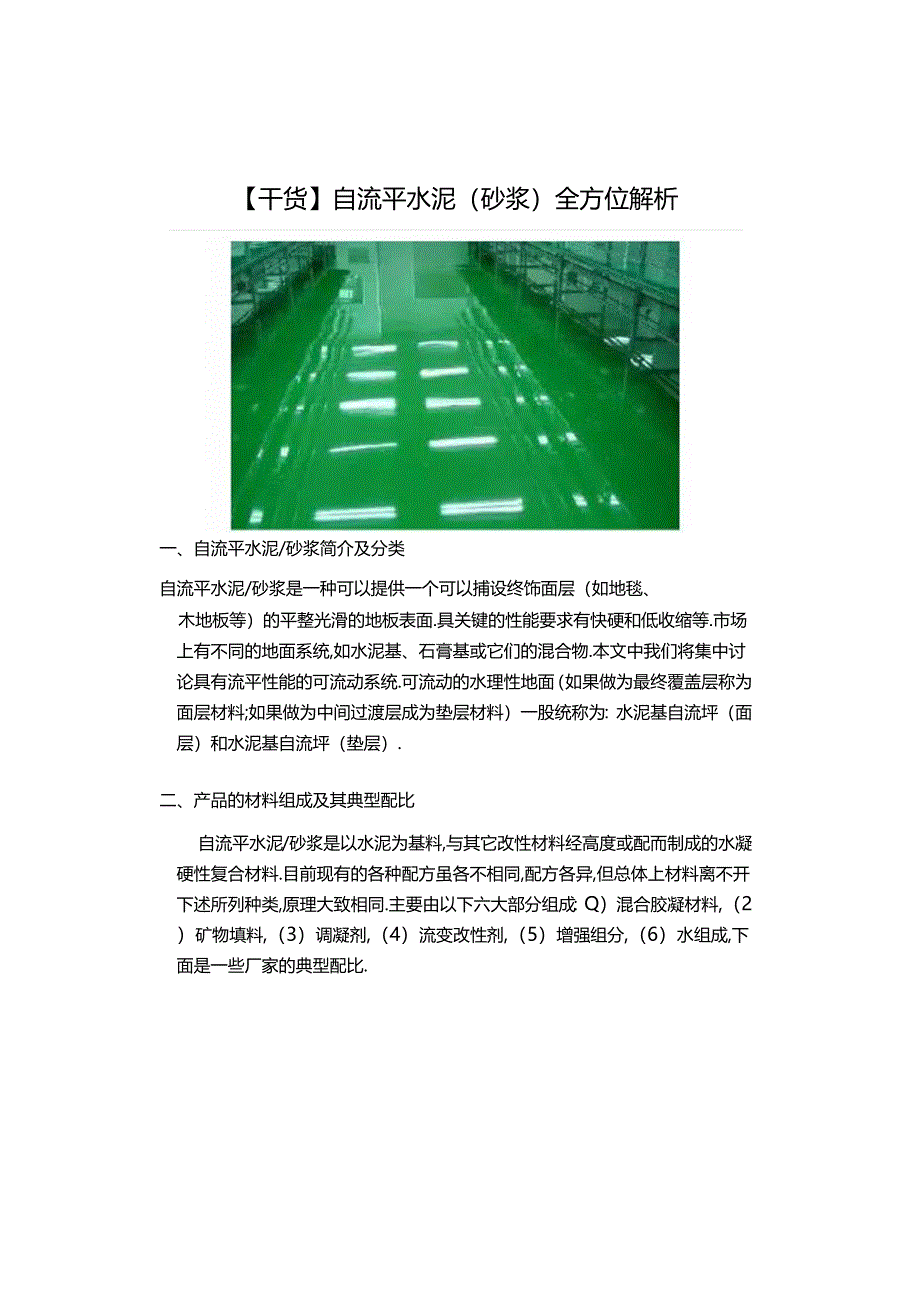

1、【干货】自流平水泥（砂浆）全方位解析一、自流平水泥/砂浆简介及分类自流平水泥/砂浆是一种可以提供一个可以捕设终饰面层（如地毯、木地板等）的平整光滑的地板表面.具关键的性能要求有快硬和低收缩等.市场上有不同的地面系统,如水泥基、石膏基或它们的混合物.本文中我们将集中讨论具有流平性能的可流动系统.可流动的水理性地面（如果做为最终覆盖层称为面层材料;如果做为中间过渡层成为垫层材料）一股统称为：水泥基自流坪（面层）和水泥基自流坪（垫层）.二、产品的材料组成及其典型配比自流平水泥/砂浆是以水泥为基料,与其它改性材料经高度或配而制成的水凝硬性复合材料.目前现有的各种配方虽各不相同,配方各异,但总体上材料离

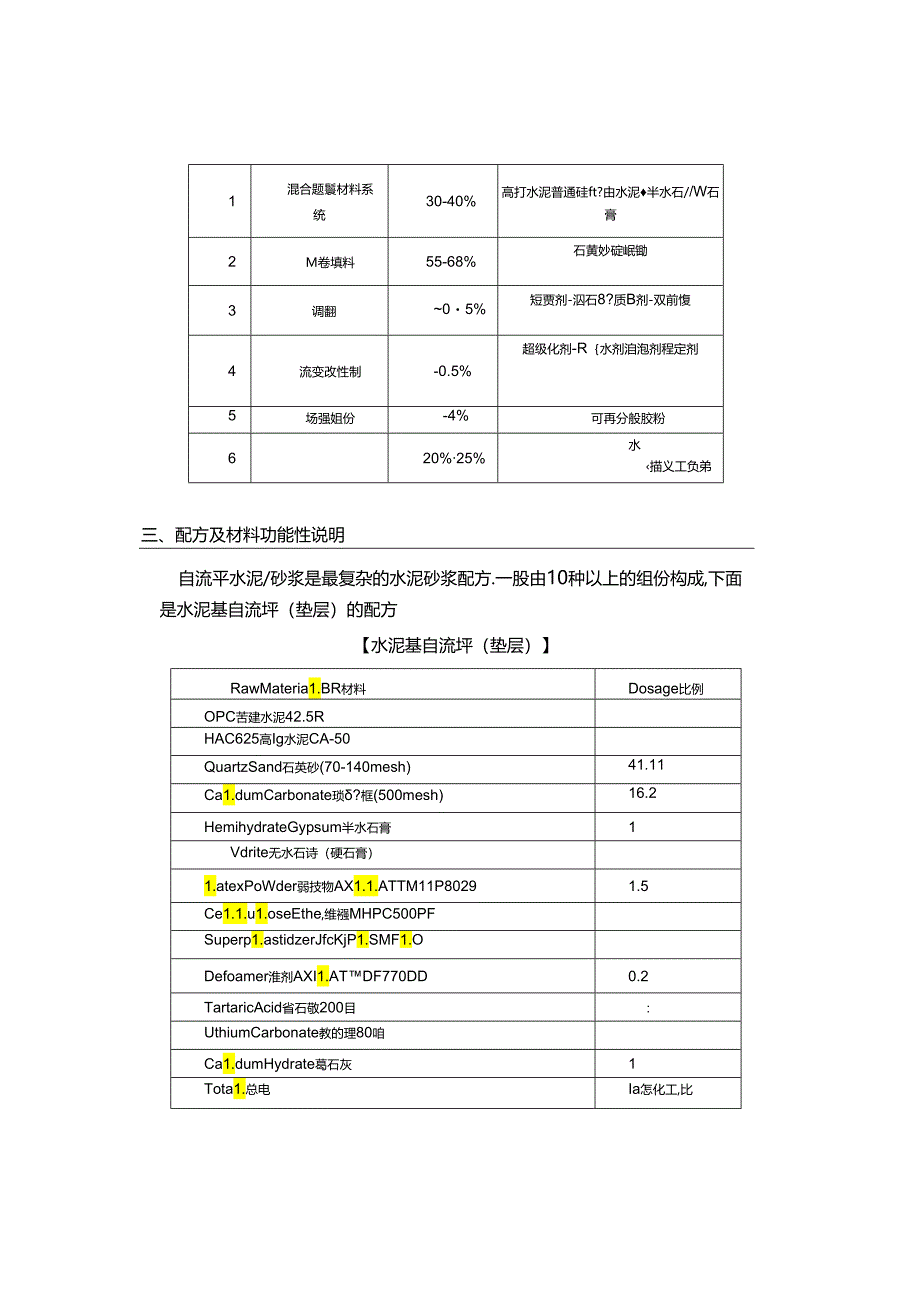

2、不开下述所列种类,原理大致相同.主要由以下六大部分组成：Q）混合胶凝材料,（2）矿物填料,（3）调凝剂,（4）流变改性剂,（5）增强组分,（6）水组成,下面是一些厂家的典型配比.1混合题鬟材料系统30-40%高打水泥普通硅ft?由水泥半水石/W石膏2M卷填料55-68%石黄妙碇岷锄3调翻05%短贾剂-泅石8?质B剂-双前愎4流变改性制-0.5%超级化剂-R水剂洎泡剂程定剂5场强姐份-4%可再分般胶粉620%25%水描义工负弟三、配方及材料功能性说明自流平水泥/砂浆是最复杂的水泥砂浆配方.一股由10种以上的组份构成,下面是水泥基自流坪（垫层）的配方【水泥基自流坪（垫层）】RawMateria1.
3、BR材料Dosage比例OPC苦建水泥42.5RHAC625高Ig水泥CA-50QuartzSand石英砂(70-140mesh)41.11Ca1.dumCarbonate琐?框(500mesh)16.2HemihydrateGypsum半水石膏1Vdrite无水石诗（硬石膏）1.atexPoWder弱技物AX1.1.ATTM11P80291.5Ce1.1.u1.oseEthe,维襁MHPC500PFSuperp1.astidzerJfcKjP1.SMF1.ODefoamer淮剂AXI1.ATDF770DD0.2TartaricAcid省石敬200目：UthiumCarbonate教的理80咱

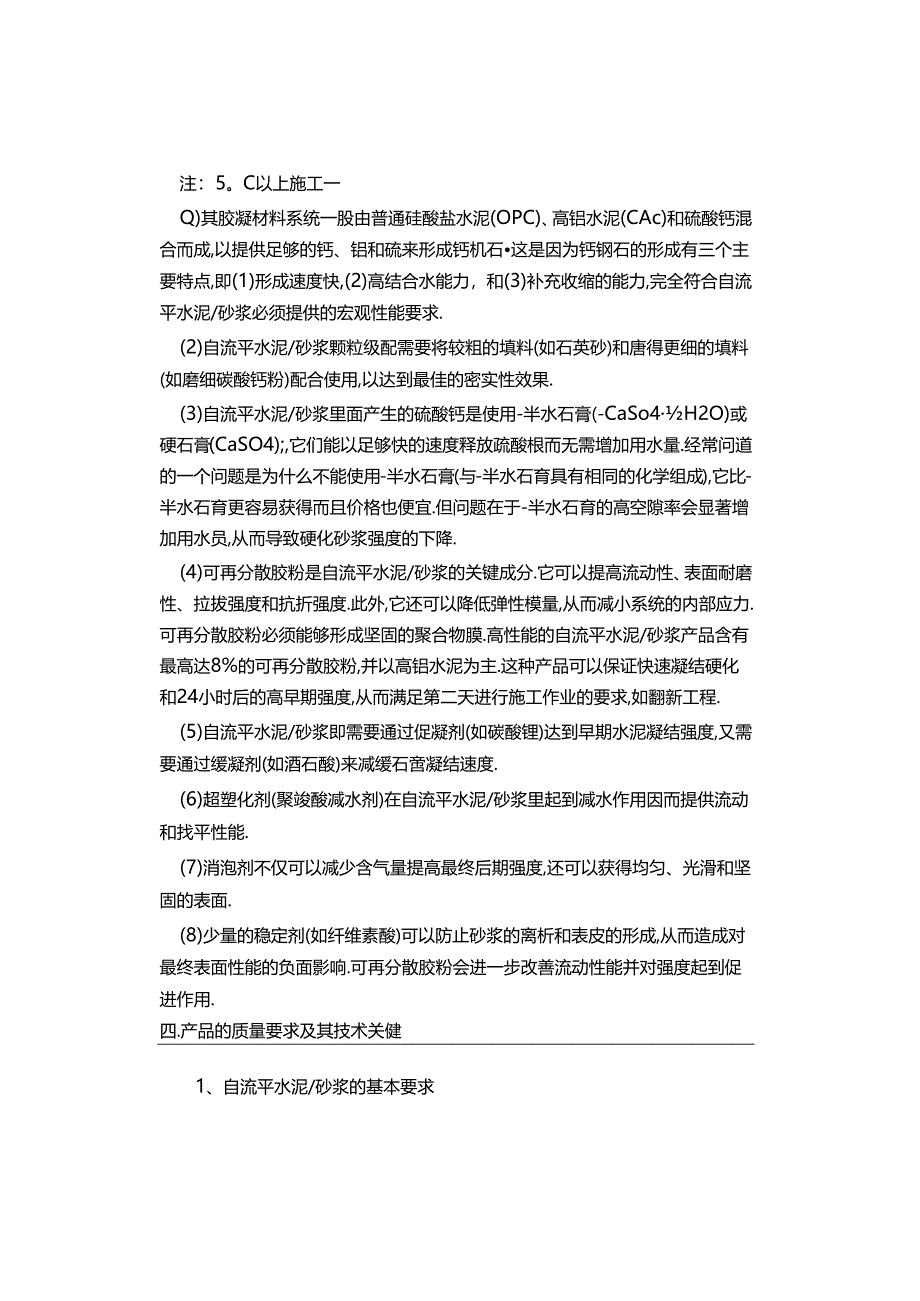

4、Ca1.dumHydrate葛石灰1Tota1.总电Ia怎化工,比注：5。C以上施工一Q)其胶凝材料系统一股由普通硅酸盐水泥(OPC)、高铝水泥(CAc)和硫酸钙混合而成,以提供足够的钙、铝和硫来形成钙机石这是因为钙钢石的形成有三个主要特点,即(1)形成速度快,(2)高结合水能力，和(3)补充收缩的能力,完全符合自流平水泥/砂浆必须提供的宏观性能要求.(2)自流平水泥/砂浆颗粒级配需要将较粗的填料(如石英砂)和唐得更细的填料(如磨细碳酸钙粉)配合使用,以达到最佳的密实性效果.(3)自流平水泥/砂浆里面产生的硫酸钙是使用-半水石膏(-CaSo4H2O)或硬石膏(CaSO4);,它们能以足够快的速
5、度释放疏酸根而无需增加用水量.经常问道的一个问题是为什么不能使用-半水石膏(与-半水石育具有相同的化学组成),它比-半水石育更容易获得而且价格也便宜.但问题在于-半水石育的高空隙率会显著增加用水员,从而导致硬化砂浆强度的下降.(4)可再分散胶粉是自流平水泥/砂浆的关键成分.它可以提高流动性、表面耐磨性、拉拔强度和抗折强度.此外,它还可以降低弹性模量,从而减小系统的内部应力.可再分散胶粉必须能够形成坚固的聚合物膜.高性能的自流平水泥/砂浆产品含有最高达8%的可再分散胶粉,并以高铝水泥为主.这种产品可以保证快速凝结硬化和24小时后的高早期强度,从而满足第二天进行施工作业的要求,如翻新工程.(5)自
6、流平水泥/砂浆即需要通过促凝剂(如碳酸锂)达到早期水泥凝结强度,又需要通过缓凝剂(如酒石酸)来减缓石啻凝结速度.(6)超塑化剂(聚竣酸减水剂)在自流平水泥/砂浆里起到减水作用因而提供流动和找平性能.(7)消泡剂不仅可以减少含气量提高最终后期强度,还可以获得均匀、光滑和坚固的表面.(8)少量的稳定剂(如纤维素酸)可以防止砂浆的离析和表皮的形成,从而造成对最终表面性能的负面影响.可再分散胶粉会进一步改善流动性能并对强度起到促进作用.四.产品的质量要求及其技术关健1、自流平水泥/砂浆的基本要求Q)具有良好的流动性,在几皂米厚的情况下,具有较好的流平性,并且浆体具有较好的稳定性,使之尽量减少产生离析、
7、分层、泌水、泛泡等不良现象,并且要保证具有足够的可使用时间,通常在40分钟以上,以便于施工操作.(2) .平整度要好,并且表面无明显缺陷.(3) .作为地面材料,其抗压强度、耐磨性、抗冲击性、耐水性等物理力学性能应达到一般室内建筑地面的要求.(4) .耐久性要好.(5) .施工简便、速度快、省时、省工.2、自流平水泥/砂浆的主要技术性能Q)流动度：流动度是反映自流平水泥/砂浆性能的重要指标.一般流动度大于210260mm.(2) .浆体稳定性：该指标是反映自流平水泥/砂浆稳定性的指标.将拌好的浆料倒在水平放置的玻璃板上,20分钟后观察,应无明显的泌水、分层、寓析、睡泡等现蕊.该指标对材料成型后
8、的表面状况及耐久性影响较大,(3) .抗压强度：作为地面材料,该指标必须符合水泥地面的施工规范,国内普通水泥砂浆面层地面要求为抗压强度15MPa以上,水泥混凝土面层抗压强度为20MPa以上.(4) .抗折强度：工业用自流平水泥/砂浆抗折强度应大于6Mpa.(5) .凝结时间：自流平水泥/砂浆的凝结时间,确定浆体搅拌均匀后,保证其使用时间在40分钟以上,操作性就不受影响.(6) .抗冲击性：自流平水泥/砂浆应能耐受正常的交通往来的人体及搬运物品产生的碰搔,地面抗冲击性大于等于4焦耳.(7) .耐磨性：自流平水泥/砂浆作为地面面层材料,必须耐受正常的地面交通往来.由于其流平层较薄,在地面基层坚实的
9、情况下,其承载作用力主要在表面,而不是在体积上.因此其耐磨性比抗压强度还重要.(8) .对基层的粘结拉伸强度：自流平水泥/砂浆与基层的粘结强度,直接关系到浆体硬化后是否会出现空鼓、脱落现象,对该材料的耐久性影响较大.在实际施工过程中,涂刷地面界面剂,使之达到一个较适应自流平材料施工的条件.国内水泥地面自流平材料的粘结拉伸强度通常为0.8MPa以上.(9)抗裂性：抗裂性是自流平水泥/砂浆的一个关犍指标,其大小关系到自流平材料硬化后,是否产生裂纹、空鼓、脱落等现象.能否正确的评价自流平材料的抗裂性,关系到能否正确评价自流平材料产品的成败.五、自流平水泥/砂浆的施工1.基层处理：将基层清理干净,除去浮灰、油迹等不利粘结的物质.若基层坑洼较大,需做补平处理.2、表面处理：在清理过的基层地面上涂刷2遍地面界面剂.3、流平施工：按照材料的用量,水固比(或液固比)及施工面积计算各种材料用量,用搅拌机搅拌均匀,将搅拌好的浆体倒于地面上,接茬处可轻轻刮平.4、养护：根据各种自流平材料的要求进行养护即可.
