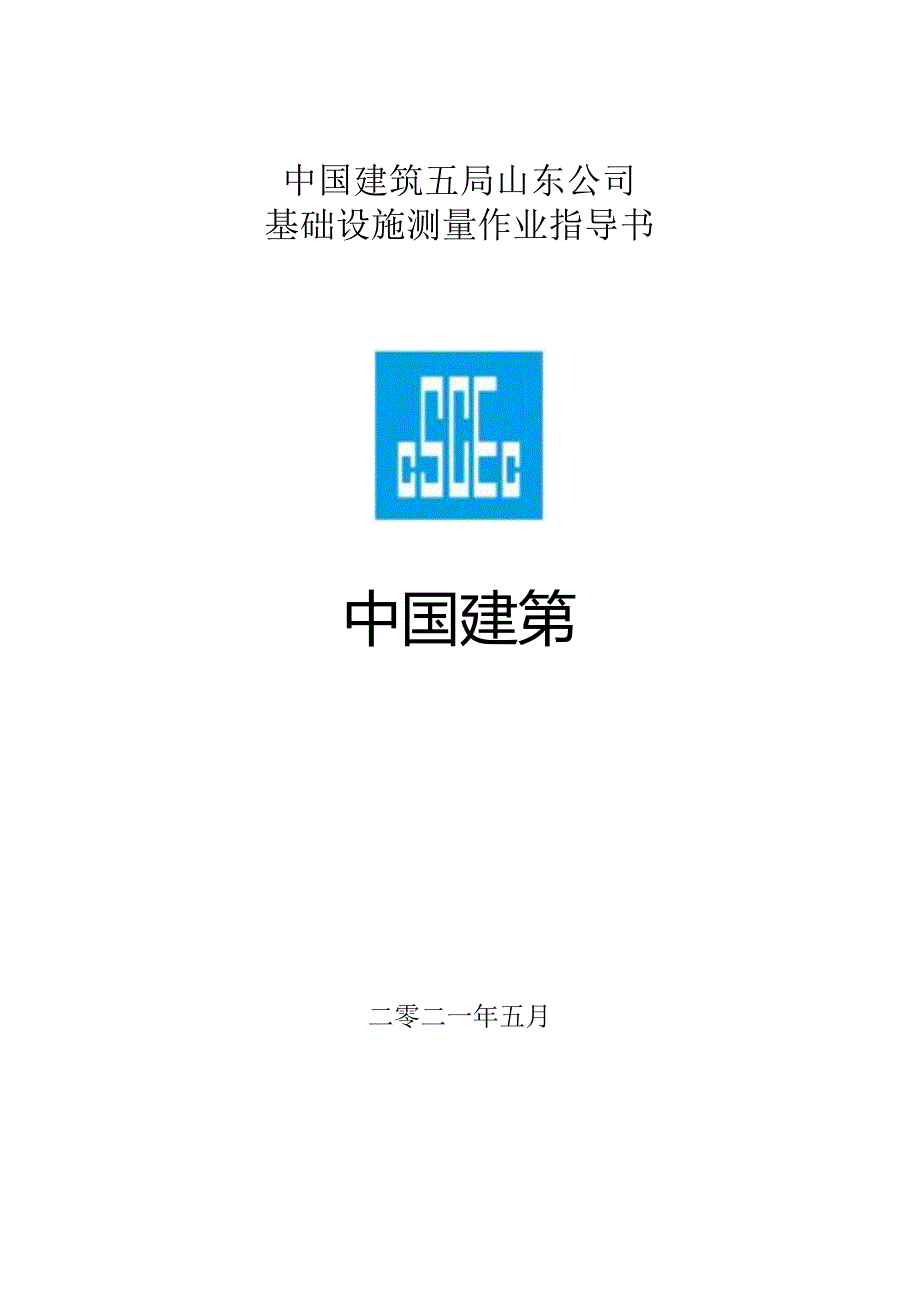

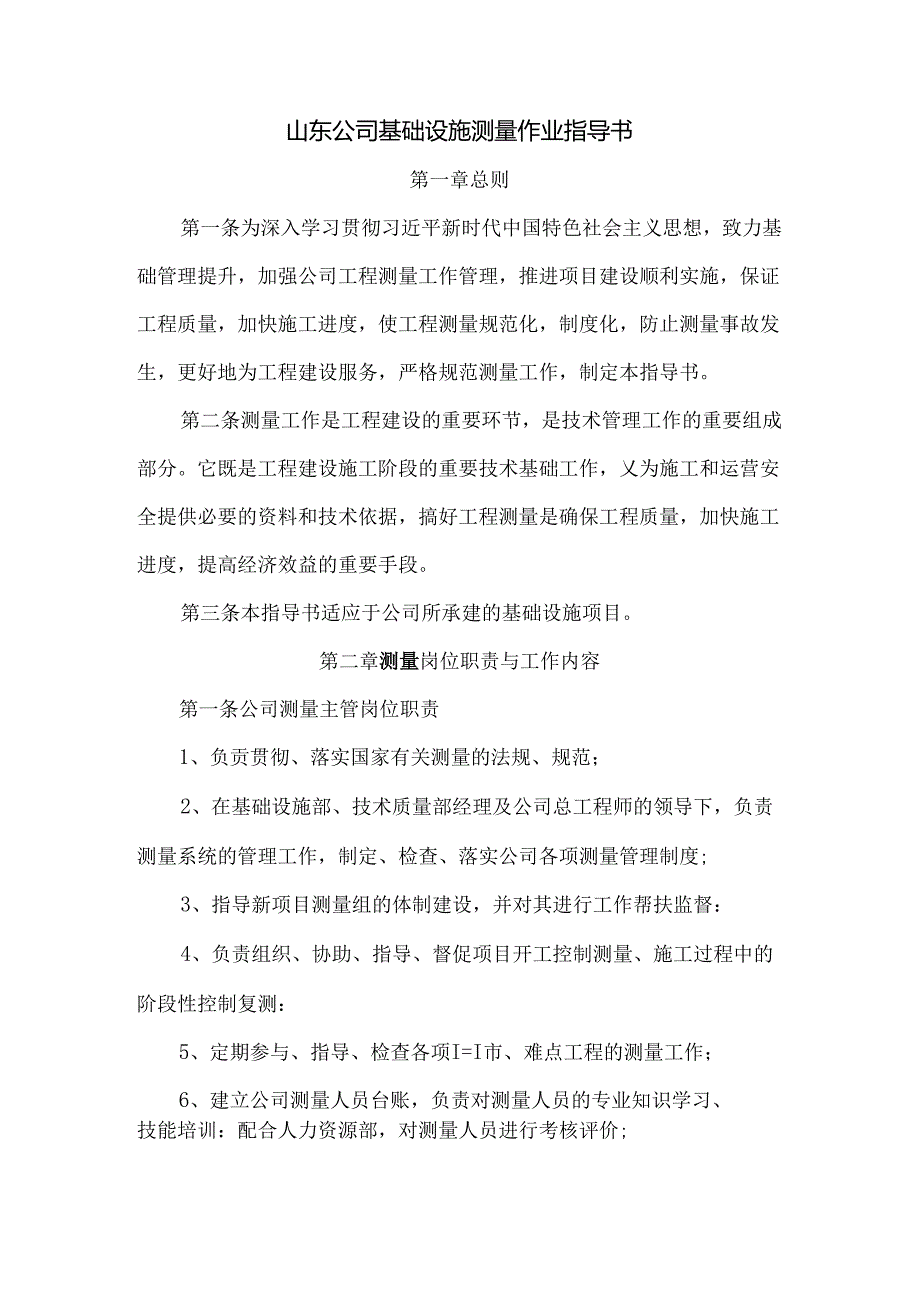

1、中国建筑五局山东公司基础设施测量作业指导书中国建第二零二一年五月山东公司基础设施测量作业指导书第一章总则第一条为深入学习贯彻习近平新时代中国特色社会主义思想，致力基础管理提升，加强公司工程测量工作管理，推进项目建设顺利实施，保证工程质量，加快施工进度，使工程测量规范化，制度化，防止测量事故发生，更好地为工程建设服务，严格规范测量工作，制定本指导书。第二条测量工作是工程建设的重要环节，是技术管理工作的重要组成部分。它既是工程建设施工阶段的重要技术基础工作，乂为施工和运营安全提供必要的资料和技术依据，搞好工程测量是确保工程质量，加快施工进度，提高经济效益的重要手段。第三条本指导书适应于公司所承建的
2、基础设施项目。第二章测量岗位职责与工作内容第一条公司测量主管岗位职责1、负贡贯彻、落实国家有关测量的法规、规范；2、在基础设施部、技术质量部经理及公司总工程师的领导下，负责测量系统的管理工作，制定、检查、落实公司各项测量管理制度;3、指导新项目测量组的体制建设，并对其进行工作帮扶监督：4、负责组织、协助、指导、督促项目开工控制测量、施工过程中的阶段性控制复测：5、定期参与、指导、检查各项I=I市、难点工程的测量工作；6、建立公司测量人员台账，负责对测量人员的专业知识学习、技能培训：配合人力资源部，对测量人员进行考核评价;7、建立公司测量仪器管理台账，掌握各仪器使用状态，按项目需要调配测量仪器，

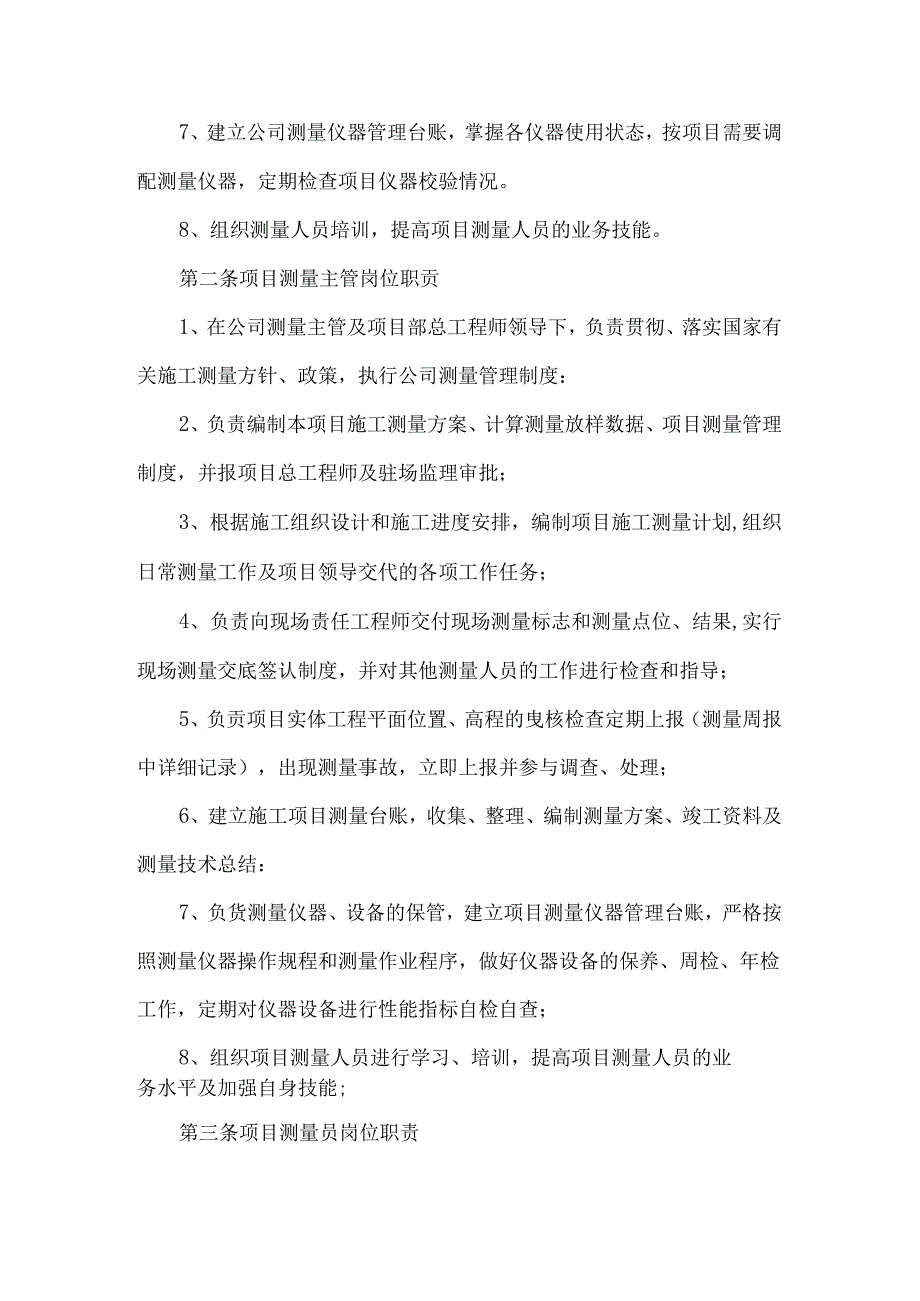

3、定期检查项目仪器校验情况。8、组织测量人员培训，提高项目测量人员的业务技能。第二条项目测量主管岗位职贡1、在公司测量主管及项目部总工程师领导下，负责贯彻、落实国家有关施工测量方针、政策，执行公司测量管理制度：2、负责编制本项目施工测量方案、计算测量放样数据、项目测量管理制度，并报项目总工程师及驻场监理审批；3、根据施工组织设计和施工进度安排，编制项目施工测量计划,组织日常测量工作及项目领导交代的各项工作任务；4、负责向现场责任工程师交付现场测量标志和测量点位、结果,实行现场测量交底签认制度，并对其他测量人员的工作进行检查和指导；5、负贡项目实体工程平面位置、高程的曳核检查定期上报（测量周报中详
4、细记录），出现测量事故，立即上报并参与调查、处理；6、建立施工项目测量台账，收集、整理、编制测量方案、竣工资料及测量技术总结：7、负货测量仪器、设备的保管，建立项目测量仪器管理台账，严格按照测量仪器操作规程和测量作业程序，做好仪器设备的保养、周检、年检工作，定期对仪器设备进行性能指标自检自查；8、组织项目测量人员进行学习、培训，提高项目测量人员的业务水平及加强自身技能;第三条项目测量员岗位职责1、在项目部测量主管的带领下，熟悉图纸、测量规范、施工测量技术方案，遵守操作规程及各项管理制度，负责口常测量工作，完成相应工作任务：2、负责编制、收集、整理各项测量内业资料：3、认真学习测量知识，熟练掌握
5、基础理论和实际操作技能，不断提高服务意识，服从工作安排：4、积极参加各种技术培训，不断提高自身业务水平；5、确保仪器正确、正常使用，严格按照规范操作，做好仪器的日常保养；6、及时响应公司组织的各类测量活动，按时按质完成项目布置的各项工作任务。7、对现场测量成果实施交底制度，一式三份（测量一份、现场工程师一份、劳务班组一份）执行三方签字确认。第四条施工测量内容1、施工前设计交桩点位的第测和施工控制网的加密：2、地形或原地面、地貌的测量与复测；3、建构物基础的定位、放样：4、施工中各道工序的细部测设与复测：5、施工测量过程中交叉（换手）第核：6、施工过程中的变形监控量测：7、工程竣工测量及竣工所需
6、测量资料。第五条测量的精度要求严格执行相关规范及标准。本指导书实施之口起有效：测量规范清单如下：1、公路勘测规范(JTGC10-2007)：2、公路桥涵施工技术规范(JTGTF50-2011)；3、公路桥涵质量检验评定标准(JTGTF50-2011)：4、0工程测量规范(GB50026-2007)；5、0国家一、二等水准测量规范(GB/T12897-2006):6、国家三、四等水准测量规范(GB/T12898-2009):7、全球定位系统(GPS)测量规范(GB/T18314-2009):8、卫星定位城市测量规范(CJJ/T73-2010)；9、建筑变形测量规范(JGJ8-2007)；10、建
7、筑基坑工程监测技术规范(GB50497-2009)；IK城市轨道交通工程监测技术规范(GB50911-2013)；12、新建铁路工程测量规范(TB10101-2009)；13、高速铁路工程测量规范(TB10601-2009)：14、全球导航卫星系统连续运行参考站网建设规范(CH/T2008-2005)：15、全球定位系统城市测量技术规程(CJJT73-2010)；16、城市轨道交通工程测量规范(GB50308-2008)：17、城市测量规范(CJJ/T-2011)；18、以上测量规范由项目自行购买;上述各相关规范和标准在下文中均称之为“测量规范”。上述相关规范和标准若有废除或有新的规范、标准发
8、布，请各项目根据工程类别选择配备，必须及时更新并严格执行。第六条施工准备阶段，项目测量组在项目总工程师的带领下，参加交接桩工作：逐一接收平面、高程控制点桩、交点桩、断链桩、合同分段桩、重要结构的中心桩，并办理交接桩签认。接桩后，清理桩址周围杂物，建立醒目的测量桩位标志。第七条项目测量组根据施工测量规范的要求和施工的需要，编制施工测量方案并按照方案进行施工控制网竟测及加密工作。测量精度和网点的选点、制标、埋石应符合规范的规定，施工测量方案和控制网第测报告由项目测量人员编制，项目测量主管复核，项目总工程师审批合格后上报监理工程师、业主复核认可。控制网根据相关规定定期复核(原则上是每半年复测一次)，
9、并应经常巡视检杳，如控制点位有丢失、移动、损坏，应及时补设、检核。第八条控制测量需要全面规划好平面控制点及水准点的布置，平面控制网应采用闭合导线、附和导线、支导线三种形式；高程控制应采用附和水准网，当没有附和条件时，要往返测量。第九条工程施工测量放样前务必认真熟悉与审核图纸，形成图纸会审记录，若发现设出图纸有误，应立即停止该部位的测量放样工作，并及时向上级领导汇报。第十条路基施工测量注意原地貌线的准确性，特别是涉及到结构物（如挡增，涵洞等地方）提前发现，尽早上报，避免开工后发生停工等设计变更的现象.第十一条桥梁施工测量前，核对设计图纸中桥梁各结构物的平面尺寸及高程，平面放样数据须采用两种不同方
10、法复核计算，高程须结合竖曲线要素从上往下复核计算。第十二条测量外业结束，必要时用钢尺检杳确认无误后，做好测量技术交底，交底须清晰明了，经测量主管复核后以纸质版形式签字确认；测量交底一式三份，现场施工员一份，测量组一份，劳务队一份。第十三条项目工程完工后，应根据设计文件和合同要求，进行竣工测量：1、项目测量组对各工点工程进行中线、各部尺寸、标高逐一测量并与设计对照，完成工点竣工测量工作：2、项目测量组在各工点竣工测量的基础上，进行全项目工程的竣工测量，并形成成果编入竣工资料。第十四条测量过程中，应严格按照三个基本原则：a、由整体到局部；b、先控制后细部：c、从高级到低级；严格按照规范、规定执行，
11、测量的精度应符合规范的标准要求。第十五条测量控制网（点）布设及测量1、与业主或业主委托的第三方进行原始测量控制交接，必须与业主或甲方办理原始控制网（点）成果书面交接手续及控制网（点）现场踏勘交接记录，无书面交接手续不得进行施工放样，交桩记录签字盖章确认后上报公司测量主管存档（复印件）。2、对业主或甲方提供的原始控制网（点）进行夏测，并提供第测报告向监理、业主书面报批。在原始控制网（点）满足施工控制精度的情况下方可作为本项目测量依据，控制网货测报告经各方签字后上报公司存档。3、及时对原始控制网（点）进行围护，围护方式可采用于控制点四周打入钢管闱护或四周砖砌围护。（附图12）4、根据总平面布置以及
12、现场地形情况，合理布设加密控制网（点）o加密布设要遵循地基稳固不易发生位移沉降及不易被破坏的原则布点，并要求各加密控制点之间必须通视条件良好、控制点与放样点之间通视，加密控制点间间距必须满足“测量规范”中控制等级要求，放样时必须能满足测量控制精度要求。5、埋设控制点处须灌入混凝土作为基础，混凝土基础外形尺寸要求不小于（600600600）mm；在地基软弱区域要求要打入木桩、槽钢或钢管并浇注混凝土，在混凝土中插入顶部刻有“十”字丝的特制控制点（见附件）,埋深要求不小于500mm。6、若有混凝土结构可以布设控制点时，要求钻孔埋入长度不小于50mm的测量钉或在混凝土顶深刻的“十”字线，严禁油漆圈点作
13、为控制点使用。7、加密控制网平面量采是从整体到局部分等级进行布设：在国家控制网的控制下，城市平面控制网分为二、三、四等、一、二级小三角网、小三边网，或一、二、三级导线网，最后再布设直接为测绘大比例尺地形图等用地图根控制网；高程控制网路线采用往返测，其顺序为:往测：奇数站为后一前一前一后；偶数站为前一后一后一前；返测：奇数站为前一后一后一前：偶数站为后一前一前一后）.8、施工期间要加强控制点更测，莫测时间间隔依照规范要求进行（原则上半年一次）：但在控制点区域易发生位移沉降情况下，控制点的熨测应纳入变形观测体系,加大及测频率。9、当项目建筑物与已有建筑物发生关联时，必须在复测已有建筑物角点坐标、轴
14、线、高程并符合要求后方可进行本项目施工。若有不符，必须及时与业主、设计联系，商定解决办法，并形成书面处理意见。10、当采用GPS静态测量方法进行施工控制网测量时，在条件允许的情况下，还需使用全站仪检测一定数量的基线边长。11、测量技术报告必须按规范编制，不可缺少内容有：测量平面坐标系统（如国家2000坐标系，中央子午线11850,投影面高程52m）、高程系统（如国家1985高程系统）、作业依据（相关测量规范、招标文件中技术规格书、设计文件等）、测量精度等级、测量起算点、控制测量具体情况描述及精度指标、附成果表及控制点示意图等。12、导线、水准测量记录时“三要”，a.要复诵：读数记录时，边记边熨
15、诵，避免听错记错;b.要清楚：按规定的格式填写，字迹清晰端正，点号要记清，前后尺读数不得遗漏，不得颠倒;c.要原始记录：在现场用2H（或H）铅笔填写在记录簿中，不得誓抄，以免转抄错误。写错的数字，应在错的数字处划一横线，将正确数字写在上方,不得用橡皮擦改或直接在错误数据上进行涂改。第三章测量复核检查第一条项目测量组每半年对控制网进行熨测一次，公司定期组织对各项目控制点复测情况进行复核抽检：施工过程中若发现桩位异常及时复核，复核成果若不符合规范要求时，必须及时采取补救措施。新开项目和达到复测时间的在建项目，复测前向公司测量主管上报复测计划，公司调拨高精度仪器熨测，第测成果由项目测量主管冲弊并形成复测报告，经项目总工程师审核后上报公司测量主管审核，合格后上报监理、业主审批。第二条测量放样复核，测设前要对所用的控制桩位进行认真核实，不能用错控制桩位。放样数据必须由两人用不同的方法求得，结果一致后，应交换算法进行反算，并进行自杳和互查（换手复核），保证放样数据准确无误。第三条项目测量组须对已完实体工程及时进行检查测量，针对重点工程，测量组要加大检查测量频率，公司测量主管将根据工程进展，对重难点工序进行检查复测。第四条项目测量组工作必须严格执行测量复核签认制：必须做到：1、项目测量组应核对有关设计文件和控制网点测量资料，
