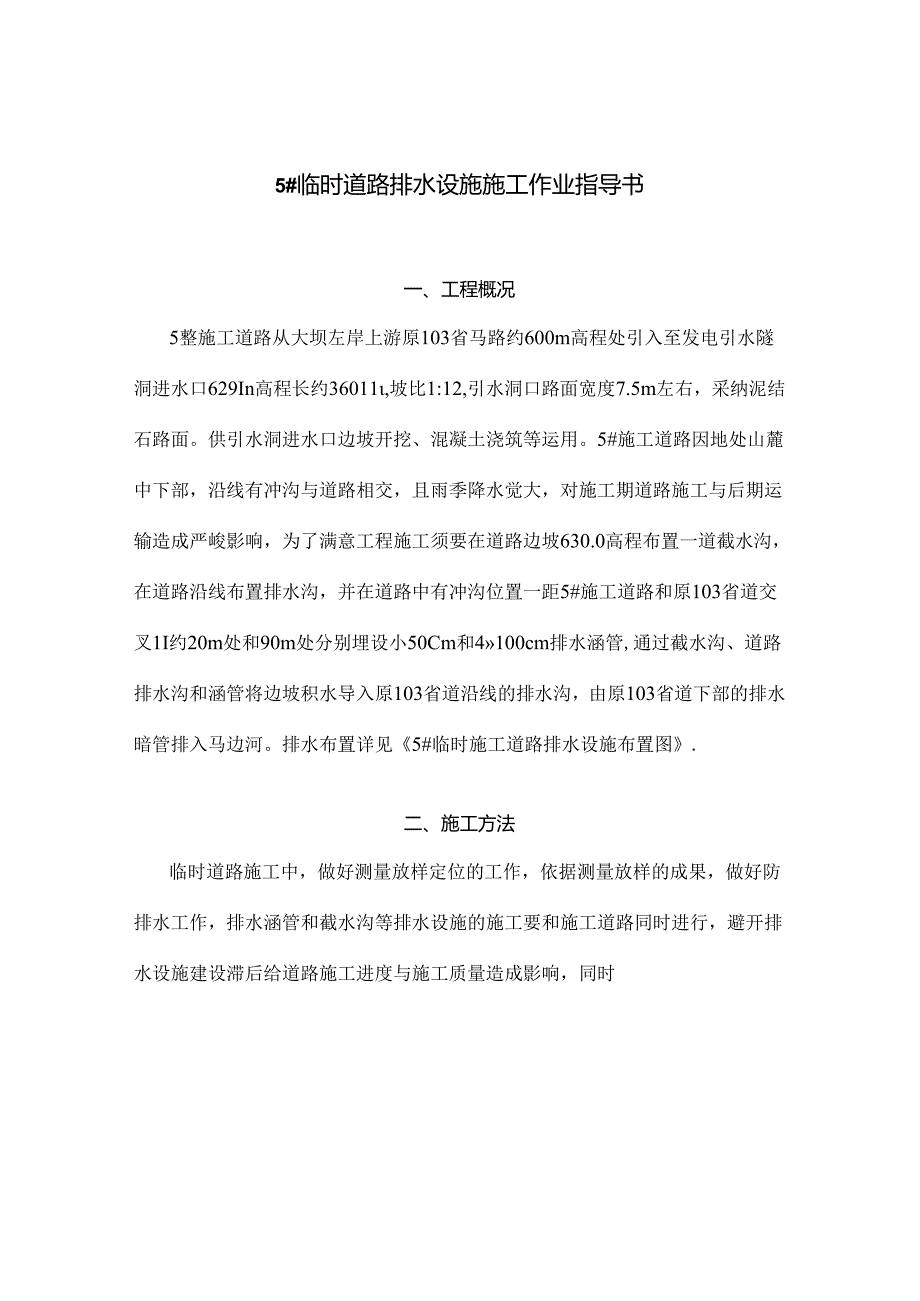

1、5#临时道路排水设施施工作业指导书一、工程概况5整施工道路从大坝左岸上游原103省马路约600m高程处引入至发电引水隧洞进水口629In高程长约36011,坡比1:12,引水洞口路面宽度7.5m左右，采纳泥结石路面。供引水洞进水口边坡开挖、混凝土浇筑等运用。5#施工道路因地处山麓中下部，沿线有冲沟与道路相交，且雨季降水觉大，对施工期道路施工与后期运输造成严峻影响，为了满意工程施工须要在道路边坡630.0高程布置一道截水沟，在道路沿线布置排水沟，并在道路中有冲沟位置一距5#施工道路和原103省道交叉1I约20m处和90m处分别埋设小50Cm和4100cm排水涵管,通过截水沟、道路排水沟和涵管将边

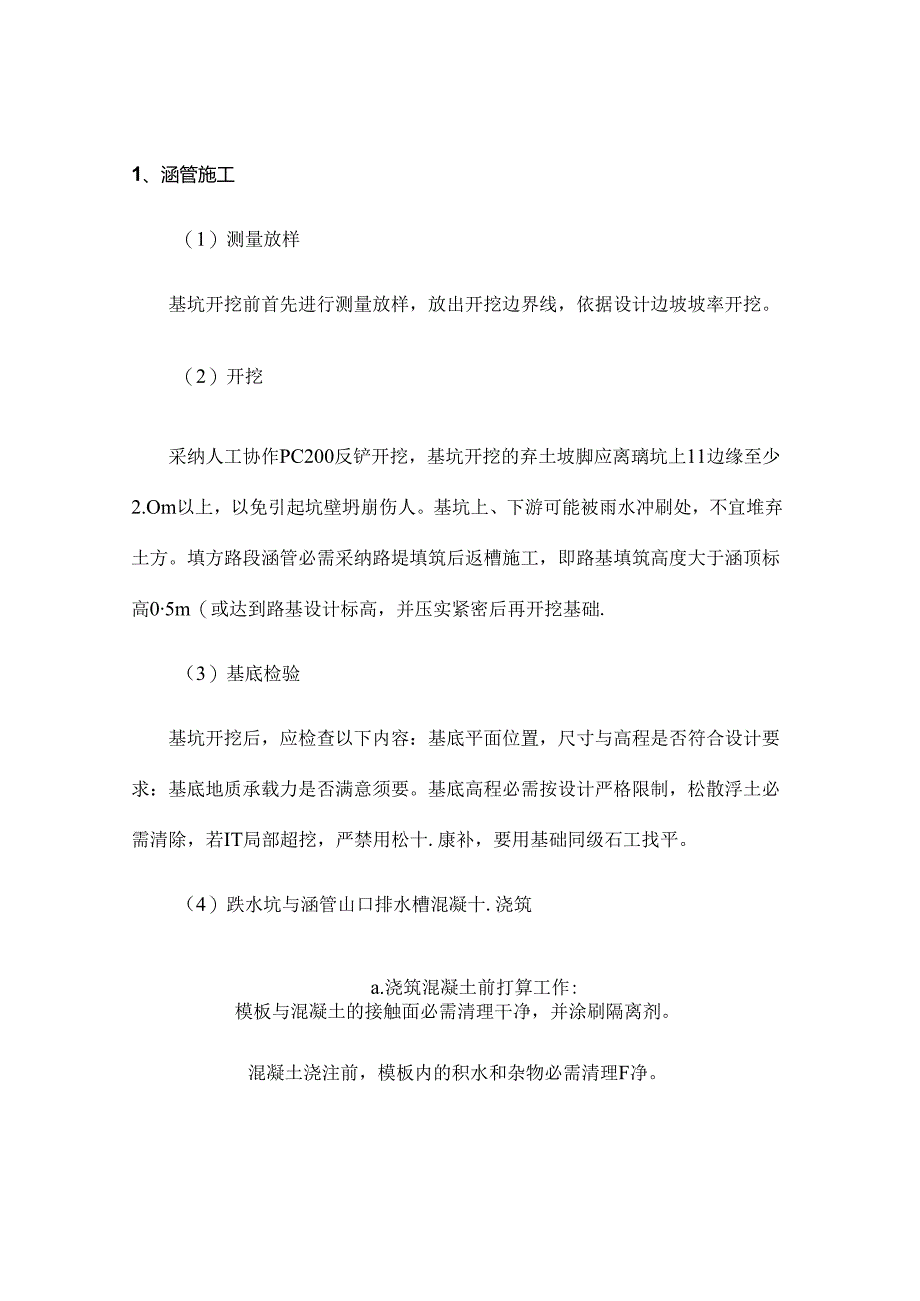

2、坡积水导入原103省道沿线的排水沟，由原103省道下部的排水暗管排入马边河。排水布置详见5#临时施工道路排水设施布置图.二、施工方法临时道路施工中，做好测量放样定位的工作，依据测量放样的成果，做好防排水工作，排水涵管和截水沟等排水设施的施工要和施工道路同时进行，避开排水设施建设滞后给道路施工进度与施工质量造成影响，同时1、涵管施工（1）测量放样基坑开挖前首先进行测量放样，放出开挖边界线，依据设计边坡坡率开挖。（2）开挖采纳人工协作PC200反铲开挖，基坑开挖的弃土坡脚应离璃坑上11边缘至少2.Om以上，以免引起坑壁坍崩伤人。基坑上、下游可能被雨水冲刷处，不宜堆弃土方。填方路段涵管必需采纳路堤填
3、筑后返槽施工，即路基填筑高度大于涵顶标高05m（或达到路基设计标高，并压实紧密后再开挖基础.（3）基底检验基坑开挖后，应检查以下内容：基底平面位置，尺寸与高程是否符合设计要求：基底地质承载力是否满意须要。基底高程必需按设计严格限制，松散浮土必需清除，若IT局部超挖，严禁用松十.康补，要用基础同级石工找平。（4）跌水坑与涵管山口排水槽混凝十.浇筑a.浇筑混凝土前打算工作:模板与混凝土的接触面必需清理干净，并涂刷隔离剂。混凝土浇注前，模板内的积水和杂物必需清理F净。b.混凝土浇筑将拌制好的混凝土，用人工将混凝土送入模内，在振捣时严禁过振和漏振，二者都会影响混凝土的质量，严格限制混凝土的顶面高程。C

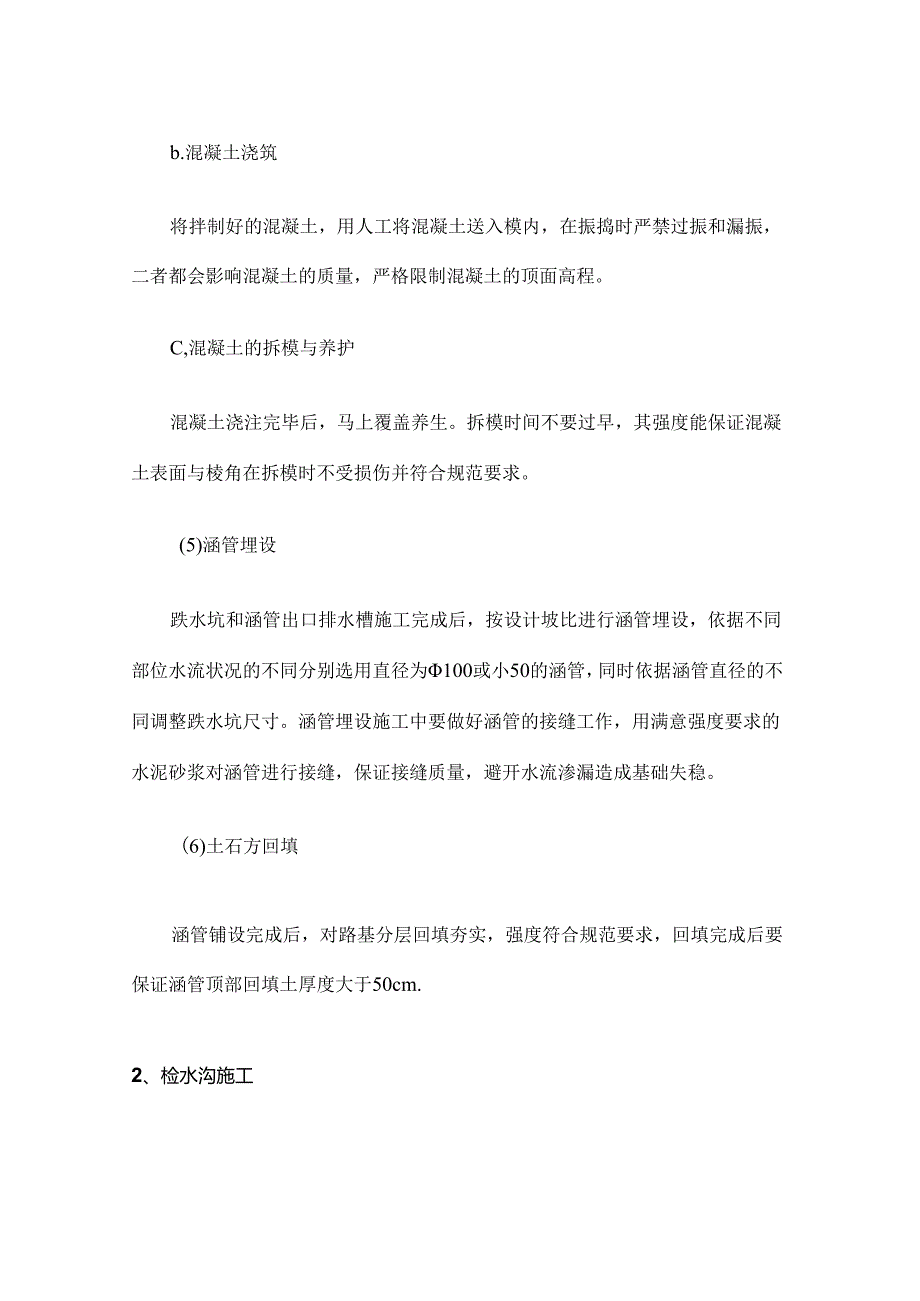

4、,混凝土的拆模与养护混凝土浇注完毕后，马上覆盖养生。拆模时间不要过早，其强度能保证混凝土表面与棱角在拆模时不受损伤并符合规范要求。(5)涵管埋设跌水坑和涵管出口排水槽施工完成后，按设计坡比进行涵管埋设，依据不同部位水流状况的不同分别选用直径为100或小50的涵管，同时依据涵管直径的不同调整跌水坑尺寸。涵管埋设施工中要做好涵管的接缝工作，用满意强度要求的水泥砂浆对涵管进行接缝，保证接缝质量，避开水流渗漏造成基础失稳。(6)土石方回填涵管铺设完成后，对路基分层回填夯实，强度符合规范要求，回填完成后要保证涵管顶部回填土厚度大于50cm.2、检水沟施工截水沟采纳混凝土截水沟沿临时施工道路布置，截水沟底
5、宽50cm,顶宽100cm,高50cm,截水沟与沿线排水涵管趺水坑平顺连接按图施工。截水沟开挖与混凝土浇筑参照涵管施工方法，按图施工。截水沟施工应留意：（1）截水沟开挖前先对道路边坡进行处理，消除边坡松般土石方与边坡孤石，使得边坡平整稳定。（2）在混凝土浇筑之前，对沟槽进行修整，做到沟底和沟壁坚实平整，沟底标高与断面尺寸符合设计图纸的要求。（3）在施工中做到截水沟沟壁平整坚实，沟内不留有松土、石块。沟底平顺，排水畅通，无阻水现象，并按设计图纸所示将水引入排水系统。三、主要机械设备与劳动力安排1、主要设备配置排水设施建设所需的主要施工机械配置如下表所示:主要施工机械配置表序号称机械名型号与规格单
6、位数量备注1反铲挖掘机PC200,1.0m3台12车自卸汽15t台33振捣器台22、主要劳动力配备排水设施建设所需的主要劳动力配置如下表所示:主要劳动力配备表序号1电工12驾驶员33挖掘机司机14浇捣工55管理人员36普工5合计18照明与动力供电维护四、施工质量平安措施1、施工质量保证措施(1)坚持质量第一的原则，做好质量管理工作。(2)在施工过程中，对每班出现的质量问题、处理经过与遗留问题，在现场交接班记录上具体写明，并有值班负责人签署.针对每一质量问题，查清缘由，提出补救措施，与时处理，由技术负费人签字，作为施工质量限制的原始记录，并向发包方和监理单位提出书面报告。(3)充分了解与探讨地质
7、与水文地质资料，制订牢鸵的施工技术措施，如降排水措施、雨季施工措施、边坡稳定爱护措施等等。2、平安施工措施(1)建立平安保证体系，各施工队设专职平安员，专职平安员屈质检科，在主管生产的施工局副局长领导下，履行保证平安的一切工作。(2)利用各种宣扬工具，采纳多种教化形式，使职工树立平安统一的思想，不断强化平安意识，建立平安保证体系，使平安管理制度化，教化常常化。(3)各级领导在下达生产任务时，必需同时下达平安技术措施检杳工作，总结平安生产状况，提出平安生产要求把平安生产贯彻到施工的全过程中去。(4仔细执行定期平安教化，平安讲话，平安检杳制度，设立平安监督岗位，支付和发挥群众平安人员的作用，对发觉事故隐患和危与到工程人身平安的事项，要与时处理，作出记录，与时改正，落实到人。(5对于施工现场与其四周的高压电线、变压器等醒目的平安标记，时开挖地段乂处于交通要道处，派专人看管，或有明显的标记，防止过往行人或车辆不留意发生事故。
