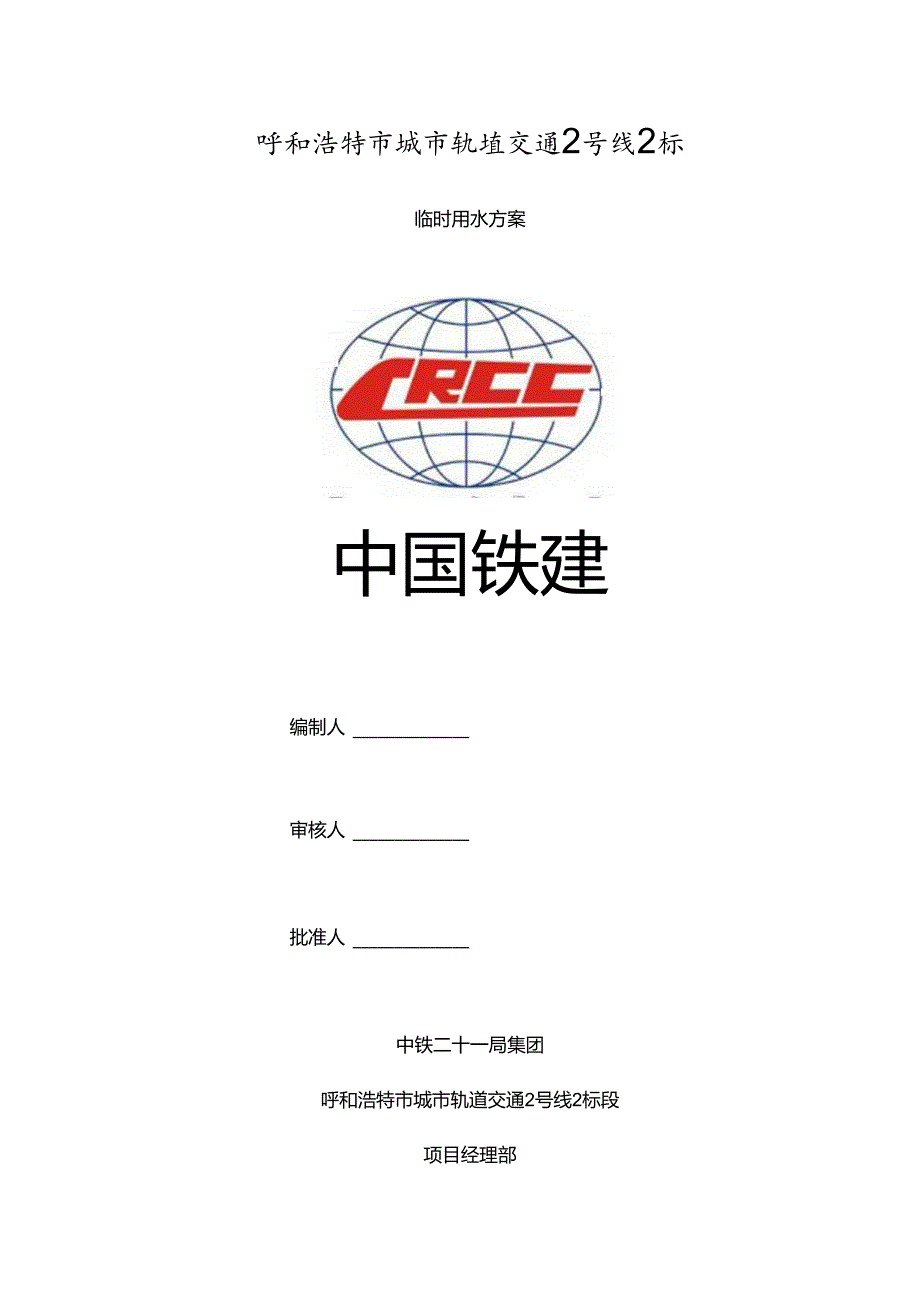

1、呼和浩特市城市轨埴交通2号线2标临时用水方案中国铁建编制人审核人批准人中铁二十一局集团呼和浩特市城市轨道交通2号线2标段项目经理部二。一六年九月书目1编制依据、编制说明、编制原则、编制范围O11mmmmmmmmmmmmmmO1.2编制说明O13mmmmmmmmmmmmmmO1.4编制范围1212.1 标段概况1炼油厂生活区站工程概况1茂密营站炼油厂生活区站、炼油厂生活区站帅家营站区间概况22.2 周边环境23本系统工程施工方案与施工组织支配33.1 jjffffffffffffffffffffffffffffffffffffffffffffffffffffffff33.2 施工临时用水量O3.

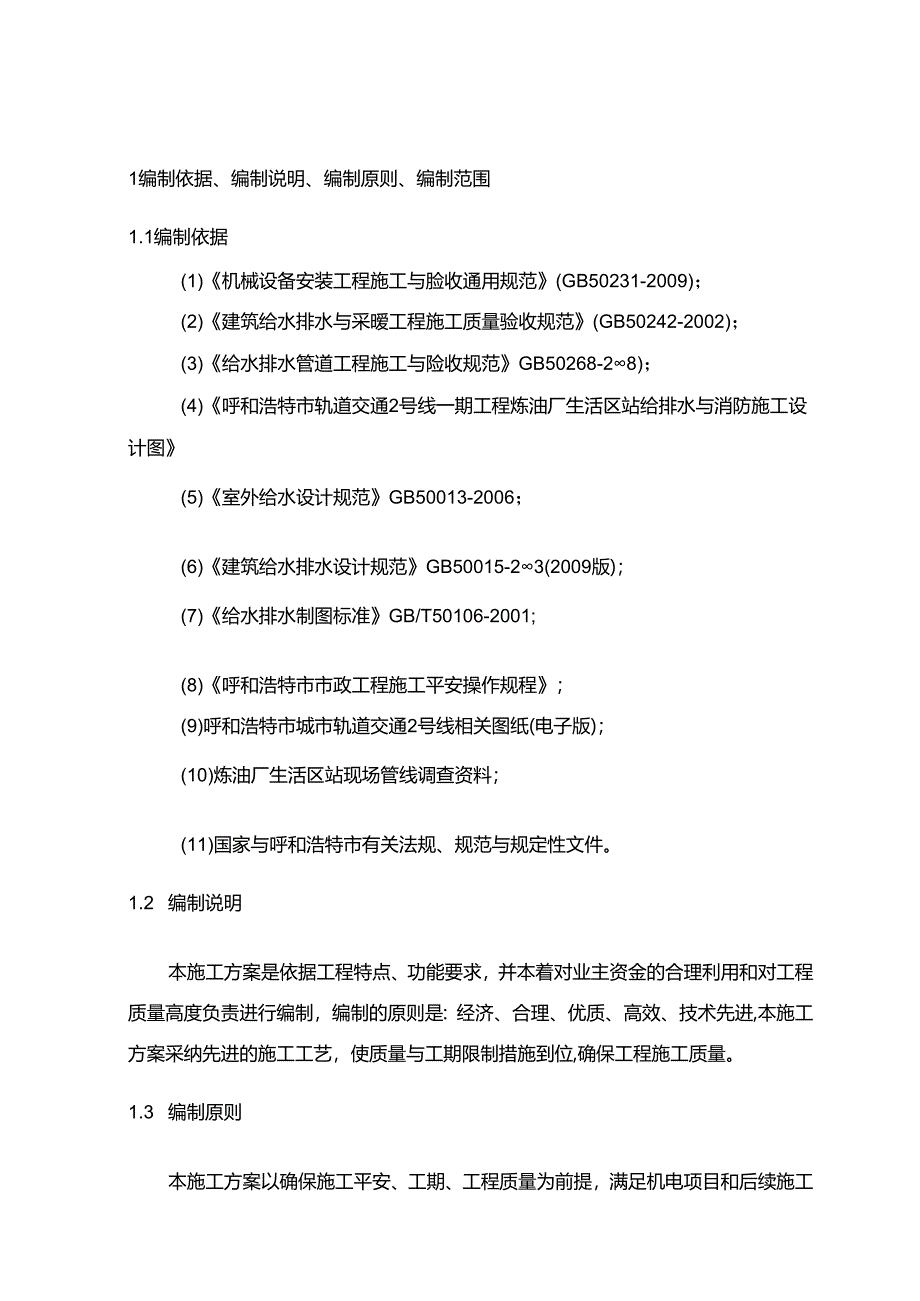

2、3 施工组织支配O4施工方法O4.1 施工打算O4.2 临水管道安装14.3 临水系统的维护与管理25平安、质量技术措施35.1 保证质量的技术措施35.2 保证平安措施46.41编制依据、编制说明、编制原则、编制范围1.1编制依据(1)机械设备安装工程施工与脸收通用规范(GB50231-2009)；(2)建筑给水排水与采暧工程施工质量验收规范(GB50242-2002)；(3)给水排水管道工程施工与险收规范GB50268-28)；(4)呼和浩特市轨道交通2号线一期工程炼油厂生活区站给排水与消防施工设计图(5)室外给水设计规范GB50013-2006；(6)建筑给水排水设计规范GB50015-
3、23(2009版)；(7)给水排水制图标准GB/T50106-2001;(8)呼和浩特市市政工程施工平安操作规程；(9)呼和浩特市城市轨道交通2号线相关图纸(电子版)；(10)炼油厂生活区站现场管线调查资料；(11)国家与呼和浩特市有关法规、规范与规定性文件。1.2 编制说明本施工方案是依据工程特点、功能要求，并本着对业主资金的合理利用和对工程质量高度负责进行编制，编制的原则是：经济、合理、优质、高效、技术先进,本施工方案采纳先进的施工工艺，使质量与工期限制措施到位,确保工程施工质量。1.3 编制原则本施工方案以确保施工平安、工期、工程质量为前提，满足机电项目和后续施工单位的用水；尽量削减对其
4、他相关工程的施工影响；以高标准、高要求完成各项施工；符合消防措施规定。创一流管理的指导思想进行编制；细心进行现场布置，节约施工用地.组织文明施工，搞好环境爱护；严格执行施工验收规范、有关操作技术规程，加强生产管理，确保工程质量、工程工期和施工平安；实施“精品工程”战略.通过细心组织、细心施工，保优质、创信誉，向业主交一个质量优良，用户满足的工程.1.4 编制范围本方案适用于呼和浩特市轨道交通2号线一期工程TJ02标段炼油厂生活区站与附属工程、茂密营站炼油厂生活区站、炼油厂生活区站帅家营站区间临时用水施工。2工程概况2.1 标段概况本标段包含炼油厂生活区站车站、茂密营站炼油厂生活区站区间、炼油厂
5、生活区站帅家营站区间，共1站2区间。位置如下图2.1-1所示：图2.1-1本标段平面位置图炼油厂生活区站工程概况炼油厂生活区站位于金桥路上车站呈东西向布置，远期规划与4号线预留通道换乘.车站为地下二层双柱三跨岛式站台.车站埋深16.97米,最深处19.29米。车站总长203m,标准段宽度21.7m,地下一层为站厅层，地下二层为站台。车站共设置3个出入口,2组风亭，一个预留通道，基坑采纳80Omm厚地下连续墙加内支撑体系，标准段有三道支撑，第一道为钢筋混凝土支撑，其次道、第三道均为钢支撑，车站主体结构和附属结构均采纳明挖法施工，车站两端均为盾构区间，并设置盾构始发井，小里程盾构井内设置人防门。茂
6、密营站炼油厂生活区站、炼油厂生活区站帅家营站区间概况1、茂密营站炼油厂生活区站区间茂密营站至炼油厂生活区站区间盾构段左线长度为1108.532m.右线长度为1101.434mo全部设计为盾构法施工,区间管片厚度采纳350mm,隧道内径5500mm,外径620OmmiJ2、炼油厂生活区站帅家营站区间炼油厂生活区站帅家营站盾构区间左线长度为1835.252m,右线长度为1842.583m0全部设计为盾构法施工，区间管片厚度采纳350mm,隧道内径5500mm,外径620Omrn1.J2.2 周边环境炼油厂生活区站与区间位于金桥路与规划兴安南路的交叉路口东侧，沿金桥路东西向布置，站位周边规划主要为居
7、住用地、公共绿地与商业金融用地为主。车站南侧为锦绣嘉苑小区,北侧为现状污水处理站与城南公安分局。如下图2.2-1所示。图2.2-1炼油厂生活区站平面位置3本系统工程施工方案与施工组织支配3.1 施工方案依据现场调查实际状况，炼油厂生活区站与两个盾构区间临水水源从车站原有DK200PE给水管道处引水，沿施工围挡布设，形成环状；依据施工用水量计算，给水主管道选用DN50PP-R敷设。依据消防规范，设6套消防栓和2个水龙头，以保障施工现场的防火平安和施工须要。详细施工用水布置图如下：施工用水布置图3.2 施工临时用水量1、水源：施工现场用水，水源由市政给水单位供应。2、现场给水：对施工现场用水安装到
8、位。3、现场用水量需求支配表现场用水量需求支配表用水项目支配用水量(t)日用水量(t)备注工程用水显275372275.37机械用水量4006.84.007生活区生活用48892.548.9总用水量328271.3328.283.3 施工组织支配临水施工由作业队下设给排水作业小组。作业队长1人，技工3人，普工6人。给排水作业小组(作业队长1人,技工3人,普工6人)负责车站和区间给排水施工。4施工方法4.1 施工打算(1)向有关主管部门办理相关手续。(2)施工技术人员，依据现场实际状况设计施工图，对有疑问或与实际不符地方以书面形式呈报监理工程师。(3)对参与施工的工人进行岗前质量、平安、技术培训
9、并考核，考核合格后持证上岗。(4)技术人员对施工人员进行施工前的技术交底，交待清晰每道工序的施工质量要求，平安标准。(5)制定岗位责任制，落实每个岗位人员的施工职责。(6)提前一周向监理工程师申请单项工程开工报告。4.2 临水管道安装1 .施工打算：(1)人员配备：作业队长1人，技工3人、普工6人(2)施工机械、工具打算施工机械表序号设备名称规格型号单位数帚主要用途1PPR电热熔接器台1焊接管道2沟通电焊机BX6-250-S台1支架制作3手枪电钻Z516-2A把1钻眼打孔4组合工具套1安装5水平尺GWP-91A把1水平调整6卷尺5米把2测量2.施工工艺流程技术交成H资源打算H位放规IT管道安装
10、IfP门安装T道试压3.施工方法(1)定位放线：按施工图在现场分别标出管道路途、阀门、分支点的位置。(2)管道安装：管道安装按系统分别进行，同一系统先安主管后安支管。安装前清理场地,同时依据现场与管径状况进行预组装，组装到位后随即进行阀门安装与管段连接。同始终线段管路安装、连接完成后按设计的坡度与弹出的管道中心线调直、较正并固定坚固。(3)管道试压：给水管道水压试验应在安装完成24h后进行，按系统分段进行.每一试验段长度不大于100Om1采纳电动压力泵加压，试验压力值1.2MPa0水压试验时管道内放净空气，充溢水24h后加压，当压力升到试脸压力值时停止加压，观测IOmin,如压力降不大于0.0
11、2MPa且管子、管路附件和接口未发生破坏,然后将压力降至工作压力,进行外观检查.如无渗漏现象.则认为试验合格。4.质量限制要点(1)切割管道切割采纳一般手工锯，切割管道应保证切口平整.切割断面应与管轴方向垂直。(2)焊接采纳专用PPR管道热熔焊接器焊接翳,焊接前应清理管道端口杂物，焊接后接口牢固、严密。(3)管道安装管道安装前应检查管道断面是否与管轴垂直，并清扫管膛；管道安装位置应正确，其允许偏差为：中心线15mm0,高程为2C1.mm(4)阀门安装阀门安装前应做耐压强度和严密性试验，其试验压力必需符合设计和产品技术文件的规定。阀门安装位置应正确，其轴线与管线一样。阀门安装完毕，应与时设置支座
12、并固定坚固。安装阀门后，应与时连接管道，如不能与时安装管道应爱护阀门管口,以免异物进入。4.3临水系统的维护与管理(1)临时用水应设置专人负责管理，建立临时用水管理制度，严格管理,防止用水奢侈与渗漏、跑水造成不必要的损失。(2)临时用水系统应定期检查、维护、确保用水设施良好，保证供水。(3)消防器具应定期检查、维护、确保设施良好，保证供水。5平安、质量技术措施5.1 保证质量的技术措施(1)开工前，依据国家和呼和浩特市颁布的施工规范和验收标准，以与设计文件和产品说明书上有关工程质量的要求，制定工程质量限制措施，施工过程中依据限制措施限制工程质量。(2)施工前请有关专家对施工人员进行技术培训，提
13、高整体施工人员技术素养,施工过程中严格按设计文件、设计施工图纸、供货商设备安装技术要求进行，并选派具有多年施工阅历的人员现场负责。(3)开工前与呼和浩特市轨道交通公司联系确定工程质量标准，制定工程质量限制措施，施工过程中依据限制措施限制工程质量。(4)事先进行调查，针对给排水系统工程质量通病，分析缘由、找对策,制定解决方案，在施工中将其克服。(5)严把材料质量检测关,杜绝运用不合格品。(6)仔细实施现场技术交底，技术交底不明确不施工。(7)必需有安装过程质量记录.记录中应有检查项目,安装要求，并对安装过程划分为几个阶段(或部分)。每个阶段(或部分)都应有安装人或检查人签名,由项目监理工程师、技
14、术督导人员检查或抽查签名认可后才能进行下一阶段的安装。记录应一式两份，其格式和对工程阶段的划分，在施工组织支配中提出，取得业主认可后才能运用。(8)凡属隐藏工程的部位，在具备隐藏条件48小时前，应书面通知监理工程师检查验收，监理工程师将在接到通知后的24小时内到现场检查验收.认为合格即予以签认，不经签认严禁自行隐藏，否则将自行担当由此引起的一切损失。(9)自觉接受供货商技术督导人员和监理工程师的指导，随时接受监理工程师对设备和材料进行的检查与试脸，在安装工作完成或局部完成后，监理工程师发觉或者怀疑设备某个部位存在缺陷或故障,要求查找时，我方应主动协作。5.2 保证平安措施(1)制订施工方案时，必需以保证平安为前提.同时兼顾文明施工.针对各工序的实际状况制订平安文明作业技术措施。(2)结合实际，编制、编印通俗易懂的适合于本工程运用的平安防护规程和文明施工的袖珍手册；在合同签字后50天内将手册的复制清样递交监理工程师审批，印刷成册的手册分发给项目经理部全体职工以
