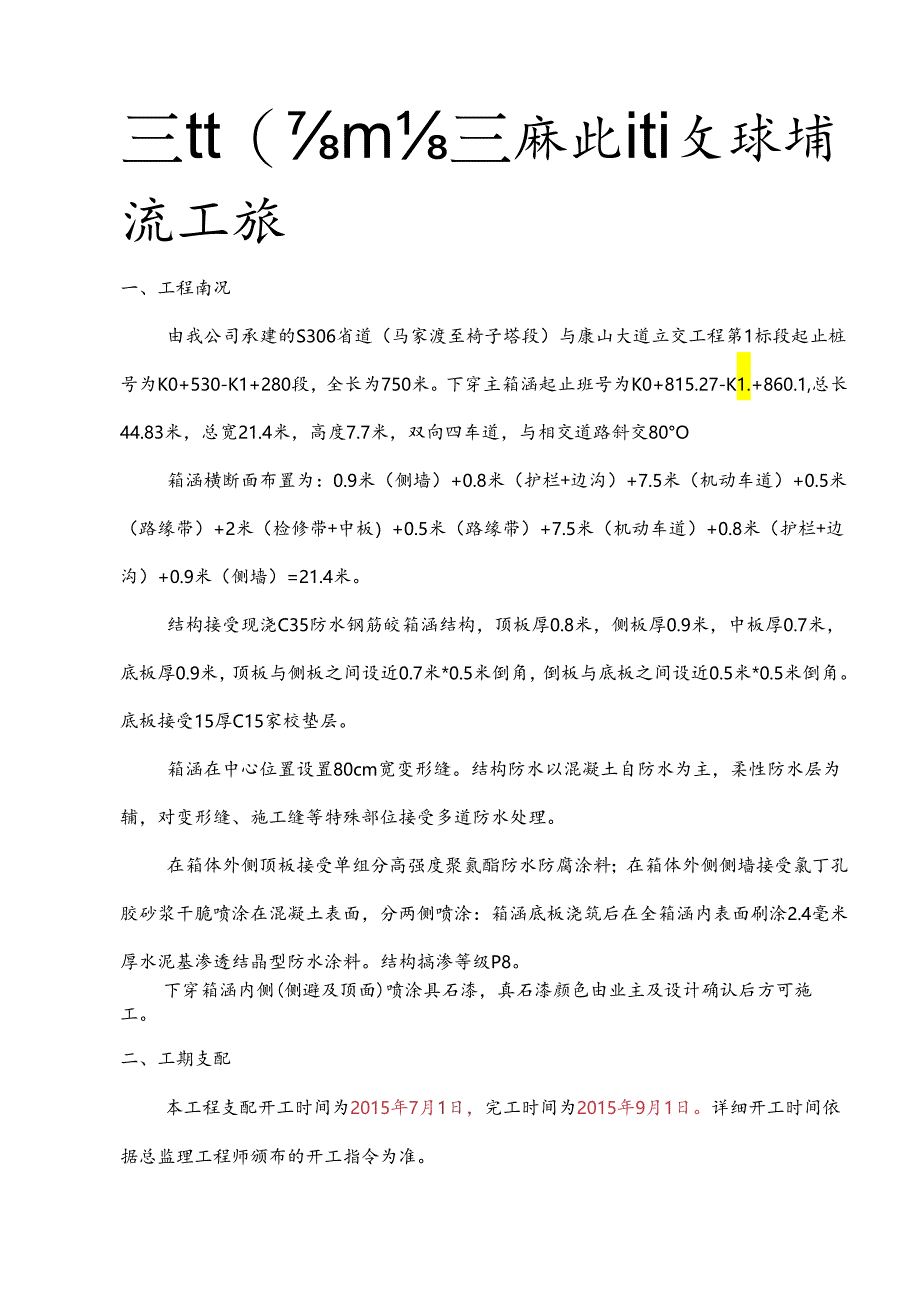

1、S306省道（马家渡至椅子塔段）与康山大道立交工程主箱涵施工方案浙江登峰交通集团有限公司S306省道（马家渡至椅子塔段）与康山大道立交工程第合同段项目经理部三tt（m三麻此iti攵球埔流工旅一、工程南况由我公司承建的S306省道（马家渡至椅子塔段）与康山大道立交工程第1标段起止桩号为K0+530-K1+280段，全长为750米。下穿主箱涵起止班号为K0+815.27-K1.+860.1,总长44.83米，总宽21.4米，高度7.7米，双向四车道，与相交道路斜交80O箱涵横断面布置为：0.9米（侧墙）+0.8米（护栏+边沟）+7.5米（机动车道）+0.5米（路缘带）+2米（检修带+中板）+0.5
2、米（路缘带）+7.5米（机动车道）+0.8米（护栏+边沟）+0.9米（侧墙）=21.4米。结构接受现浇C35防水钢筋皎箱涵结构，顶板厚0.8米，侧板厚0.9米，中板厚0.7米，底板厚0.9米，顶板与侧板之间设近0.7米*0.5米倒角，倒板与底板之间设近0.5米*0.5米倒角。底板接受15厚C15家校垫层。箱涵在中心位置设置80cm宽变形缝。结构防水以混凝土自防水为主，柔性防水层为辅，对变形缝、施工缝等特殊部位接受多道防水处理。在箱体外侧顶板接受单组分高强度聚氮酯防水防腐涂料；在箱体外侧侧墙接受氯丁孔胶砂浆干脆喷涂在混凝土表面，分两侧喷涂：箱涵底板浇筑后在全箱涵内表面刷涂2.4毫米厚水泥基渗透结

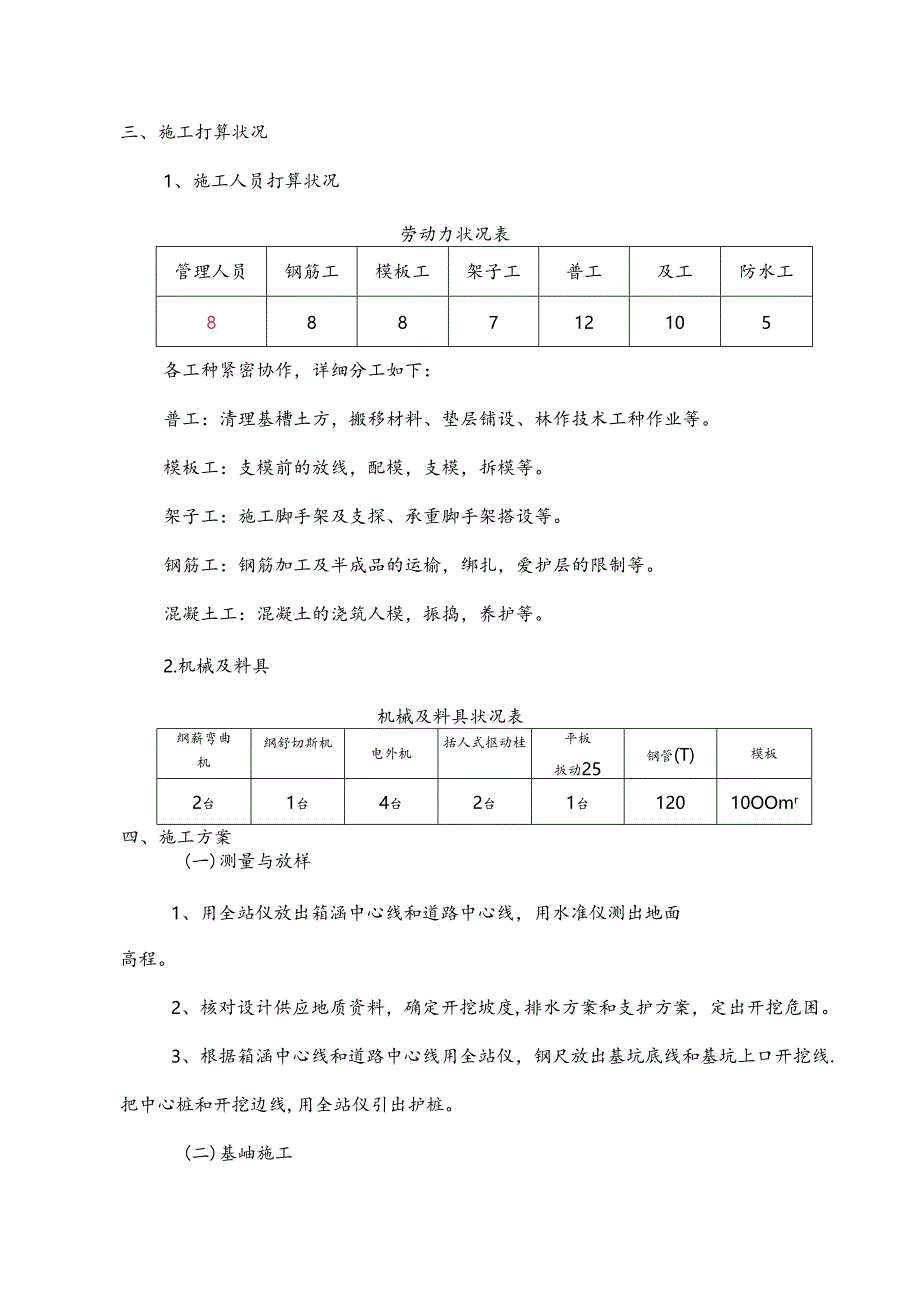

3、晶型防水涂料。结构搞渗等级P8。下穿箱涵内侧(侧避及顶面)喷涂具石漆，真石漆颜色由业主及设计确认后方可施工。二、工期支配本工程支配开工时间为2015年7月1日，完工时间为2015年9月1日。详细开工时间依据总监理工程师颁布的开工指令为准。三、施工打算状况1、施工人员打算状况劳动力状况表管理人员钢筋工模板工架子工普工及工防水工888712105各工种紧密协作，详细分工如下：普工：清理基槽土方，搬移材料、垫层铺设、林作技术工种作业等。模板工：支模前的放线，配模，支模，拆模等。架子工：施工脚手架及支探、承重脚手架搭设等。钢筋工：钢筋加工及半成品的运榆，绑扎，爱护层的限制等。混凝土工：混凝土的浇筑人模
4、，振捣，养护等。2.机械及料具机械及料具状况表纲薪弯曲机纲舒切斯机电外机括人式抠动桂平板扳动25钢管(T)模板2台1台4台2台1台12010OOmr四、施工方案(一)测量与放样1、用全站仪放出箱涵中心线和道路中心线，用水准仪测出地面高程。2、核对设计供应地质资料，确定开挖坡度,排水方案和支护方案，定出开挖危困。3、根据箱涵中心线和道路中心线用全站仪，钢尺放出基坑底线和基坑上口开挖线.把中心桩和开挖边线,用全站仪引出护桩。(二)基岫施工1,基坑开挖(1)依据设计要求接受整体明挖法开挖施工，基坑依据设计接受台阶法放坡开挖，主箱涵第一级台阶接受IOCm厚C20喷射磴放坡为1:0.75,再设2.5m宽
5、平台，其次级台阶接受10cm厚喷射校内设20CmX20cm8m钢筋网，放坡为1:1,基坑外接受明沟排水，基坑内接受集水坑降水(详见深基坑开挖方案)。(2)基坑接受人工协作挖掘机进行开挖，挖掘机开挖基坑，挖至距坑底30cm时，报请监理工程师，将地基承载力检测部位挖至设计标高进行检测，地基承载力符合要求后，人工按设计标高清理基坑，在基底四周人工挖排水沟，挖至标高的基坑，刚好检查基坑尺寸、高程，符合要求后，马上进行下道工序施工。2、垫层混凝土施工(1)垫层支模接受5cm*15cm(宽*高)钢模板，短钢筋打入基底.模板安装位置、平面尺寸、轴线偏位、相邻模板高差满意设计和施工技术规范及JTJ041-20
6、00马路桥涵施工技术规范相关要求。经现场技术人员自检合格后，上报监理工程师检脸，验收合格后进行混凝土浇筑。(2)混凝土浇筑：当混凝土到现场时，检查其坍落度、匀称性等指标，合格后方可运用。里层接受C15混凝土，由本项目混凝土拌和站供应。接受振动棒振动器振捣实，浇筑完成后先用刮杠刮平，再用木抹子搓平。(3)试件制取：混凝土施工中，按施工规范及质量检脸评定标准相关要求，每工作班制取2组混凝土试件，同时多制取1-2组标养。(4)混凝土养生：混凝土表面二次压光以后刚好用土工布覆盖，洒水养生，祢护过程中，基坑四周开挖排水沟，防止雨水进入基坑内。(5)模板拆除：模板拆除在混凝土强度达到80%设计强度后方可进
7、行，模板拆除时，报请监理工程师检查外观质量、几何尺寸并签认，以便进行下道工序施工。基础检查项目项次检查项目规定值或允许儡差检查方法和频率1混凝土强度(MPa)在合格标准内按JTGF80/1-2004附录D检查2平面尺寸(mm)50尺量：长、宽各检查3处3基础底面高程（mm）土质50水准仪：测量5-8点石质+50,-2004基础顶面高程（mm）30水准仪：测量5-8点5轴线偏位（mm）25全站仪或经纬仪：纵、横各检查2点（三）箱涵施工、施工依次垫层施工T北半幅底板施工T南半幅底板施工（同时北半幅墙身施工）T南丰福堵身施工T北半幅顶板施工T南半幅顶板施工T后浇带施工T防水施工（2）、钢筋施工钢筋绑
8、扎依次，一般状况下先长轴后短轴，由一端向另一端依次遂行，操作时按图纸要求划线、铺钢筋、穿箍筋、绑扎、成型。受力钢筋搭接接头接受焊接，接头位置相互错开，上层钢筋接头位置在跨中，下层钢筋接头位置尽量在顶处：每个搭接接头的长度范围内，将接钢筋面积不超过该长度范围内受力钢筋总面积的25%,钢筋的纵向焊缝接受搭接焊。在绑扎纲筋时，绑扎或预留墙身预埋钢筋并定位。纲筋绑扎应留意钢筋型号、间距，不能出错，钢筋接头应错开,垫好钢筋爱护层的水泥砂浆垫块，整块应与钢筋绑牢。(3)、模板施工钢筋绑扎完成，经监理检查脸收后支设箱涵模板。箱涵模板支配接受竹胶板及钢模板组合，箱涵倒角接受定型钢模板，其余部分接受5=1.5C
9、m厚9层防水竹胶板。在施工时竹胶板以5cm10cm木材为竖向背楞，间距30cm,横向48钢管辅以双向14150cm对拉螺杆进行对拉加固，底排螺杆距底面不得大于30cmO主箱涵施工前应考虑箱涵模板的连续安装，本次主箱涵支配分三段浇筑(底板T墙身T顶板)。第一段底板施工到下倒角以上15Cm年，其次段墙身施工到上倒角顶端，第三段顶板施工。第一段施工底时应考虑到培身模板的连续性，在下倒角上口10cm处接受PVC管设置一排墙身模板的对拉钢筋预留孔，以保证底板与墙身两次混凝土浇筑时的平整度，防止混凝土错台的发生。其次段浇筑墙身混凝土时以同样的方法在上倒角下口IoCm处设置一排对拉钢筋预留孔，使上倒角模板能
10、够很好的固定在墙身上。第三段顶板施工时支配接受满堂碗口脚手架支架施工。、混凝土浇筑模板立好经过监理检查脸收合格后方可施工浇筑混凝土，混凝土将按水平分层方式进行灌注，每层混凝土厚度0.4m左右，用插入式振捣棒进行发捣。对钢筋层次多、较密集处，分层时要薄，以确保钢筋被混凝土包袱住，并且密实。混凝土振捣时,振动棒的移动间距不能超过其作用半径的1.5倍，且插入下层混凝土内5-10cm为宜。每一振动点的振动时间以2030s为宜，并以混凝土面不再下沉、无气泡冒出、表面溅细小水珠为度，不能欠振或过振。振动棒运用时，应快插慢提，以确保振动棒抽出时振动棒位置处混凝土的密实。混凝土浇筑应连续进行，当需间歇时，一般
11、状况下，不能超过2h。当温度达到30C时，不能超过1.5h在灌注过程中，随时观测钢筋、模板、预埋件的稳固状况，如有模板漏浆、变形、移位时，应马上处理。(5)、满堂脚手架及竹胶板计算1、接受满堂碗扣式支架钢管规格为048X3.5mm,有产品合格证。纲管的端部切口应平整，禁止运用有明显变形、裂纹和严峻锈蚀的钢管。扣件应接现行国家标准钢管支架扣件(GB15831)的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁运用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时,应按现行国家标准钢管支架扣件(GB15831)的规定抽样检测。旧扣件运用前应进行质量检测
12、，有裂堆、变彩、锈蚀的严禁运用，出现滑丝的螺桧必需更换。2,支架材料及施工必需满意建筑施工扣件式钢管脚手架平安技术规范(JGJ130-2001)的规定。3、全部钢材均为A3钢，全部木材均为红松，依据路桥施工计算手册P176-P177规定，A3钢材容许应力分别为：抗拉、抗压轴向力【。】二140MPa、弯曲应力【ow】=145MPa、剪应力【T】二85MPa、E=2JX10油Pa.红松顺纹容许弯应力【。w】=12MPa、E=O.9X10MPa。4,立杆及横杆的初步设计依据阅历及初略计算，来选定立杆间距。、顶板厚度80cm,纲筋混凝土容重取26KNq1=0.81126=20.8KNm,、倾倒皎及振捣
13、验产生的荷载及施工荷载，取q2=2KNm?、其它有我：支架小于6米，不考虑风荷载。模板、支架自重、杆件：竹胶板：q3=0.3KNm2方木：q4=0.04KNZm2每平方箱涵总荷载：0=20.8+2+0.3+0.04=23.5KNm25、碗扣支架立杆抗压强度脸算荷载按1.3倍的系数考虑，对于碗扣支架钢管（48mm,壁厚3.5m）,容许强度极限什（。）=205Mpa,依据以往施工阅历，单根钢管小于30KN（3T）进行复核。支架接受多功能碗扣式支架，支架布置如下图所示,0事前涵M极1.5cn竹胫板的架内管、巴（他山1.81.f双脚手整帆花拽时加JT汕I,三9*612*60cn4图1：横向断面图80C
