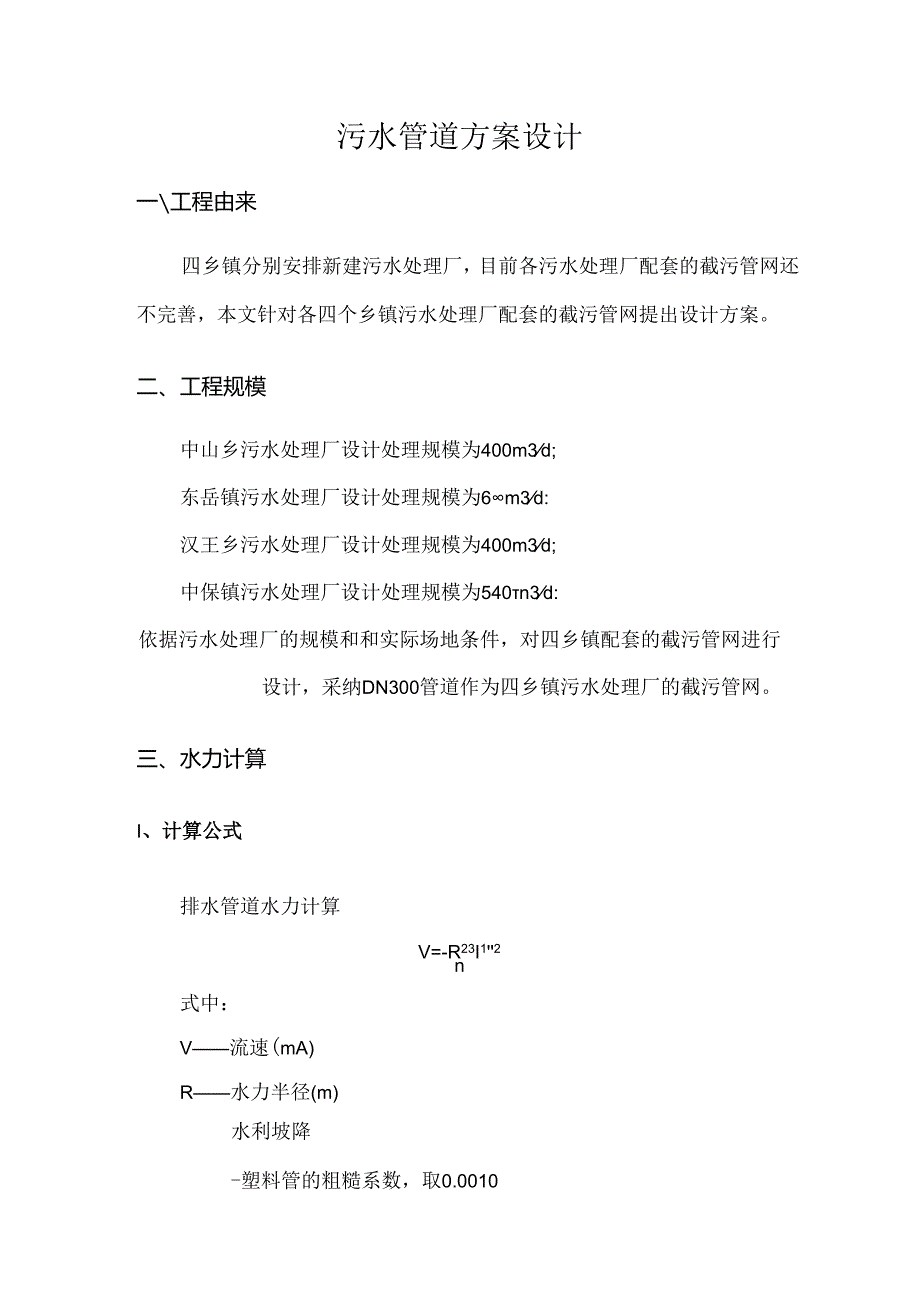

1、污水管道方案设计一工程由来四乡镇分别安排新建污水处理厂，目前各污水处理厂配套的截污管网还不完善，本文针对各四个乡镇污水处理厂配套的截污管网提出设计方案。二、工程规模中山乡污水处理厂设计处理规模为400m3d;东岳镇污水处理厂设计处理规模为6m3d:汉王乡污水处理厂设计处理规模为400m3d;中保镇污水处理厂设计处理规模为540n3d:依据污水处理厂的规模和和实际场地条件，对四乡镇配套的截污管网进行设计，采纳DN300管道作为四乡镇污水处理厂的截污管网。三、水力计算I、计算公式排水管道水力计算V=-R23I12n式中：V流速(mA)R水力半径(m)水利坡降-塑料管的粗糙系数，取0.00102、主

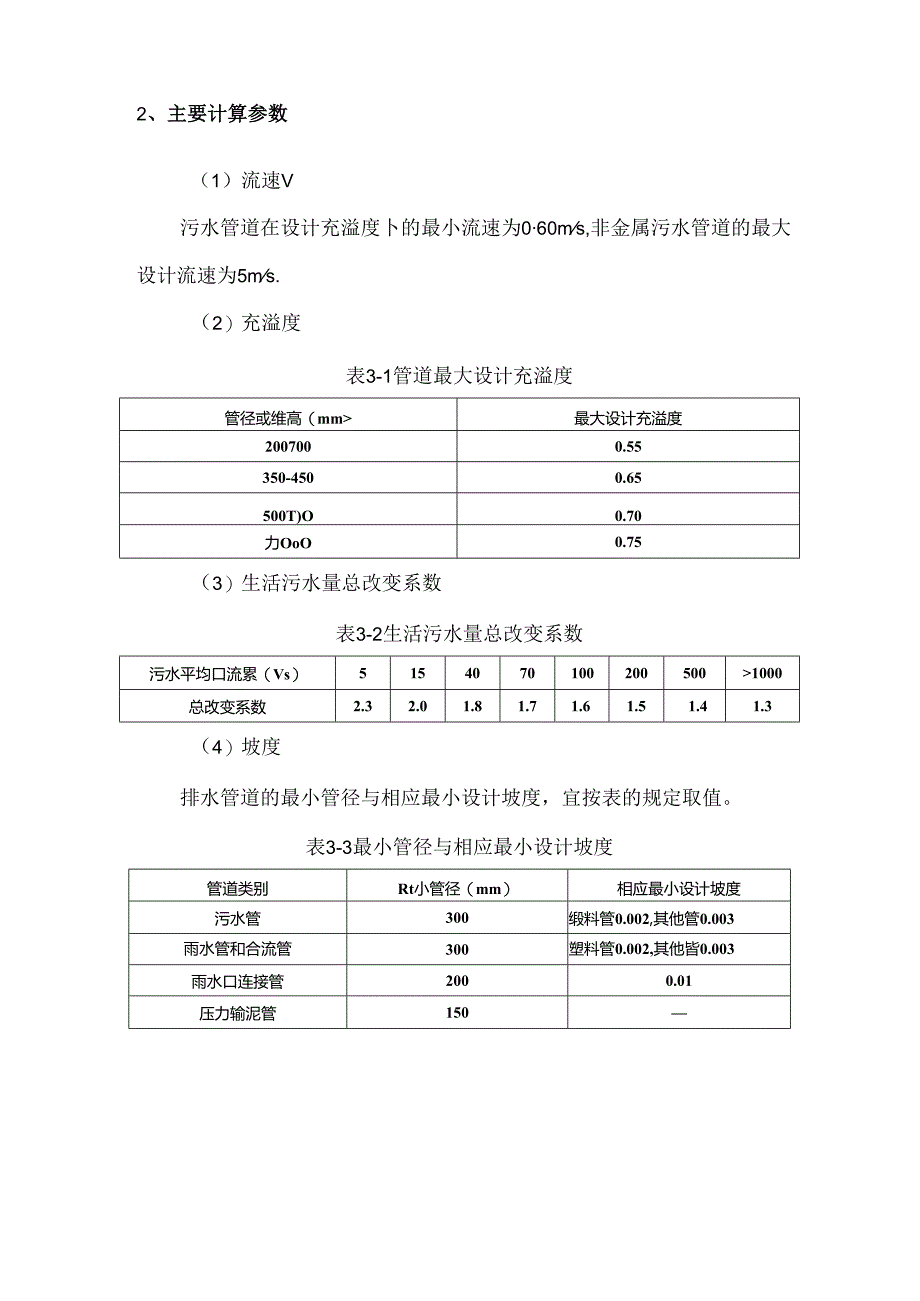

2、要计算参数（1）流速V污水管道在设计充溢度卜的最小流速为060ms,非金属污水管道的最大设计流速为5ms.（2）充溢度表3-1管道最大设计充溢度管径或维高（mm最大设计充溢度2007000.55350-4500.65500T)O0.70力OoO0.75（3）生活污水量总改变系数表3-2生活污水量总改变系数污水平均口流累（Vs）51540701002005001000总改变系数2.32.01.81.71.61.51.41.3（4）坡度排水管道的最小管径与相应最小设计坡度，宜按表的规定取值。表3-3最小管径与相应最小设计坡度管道类别Rt小管径（mm）相应最小设计坡度污水管300缎料管0.002,其

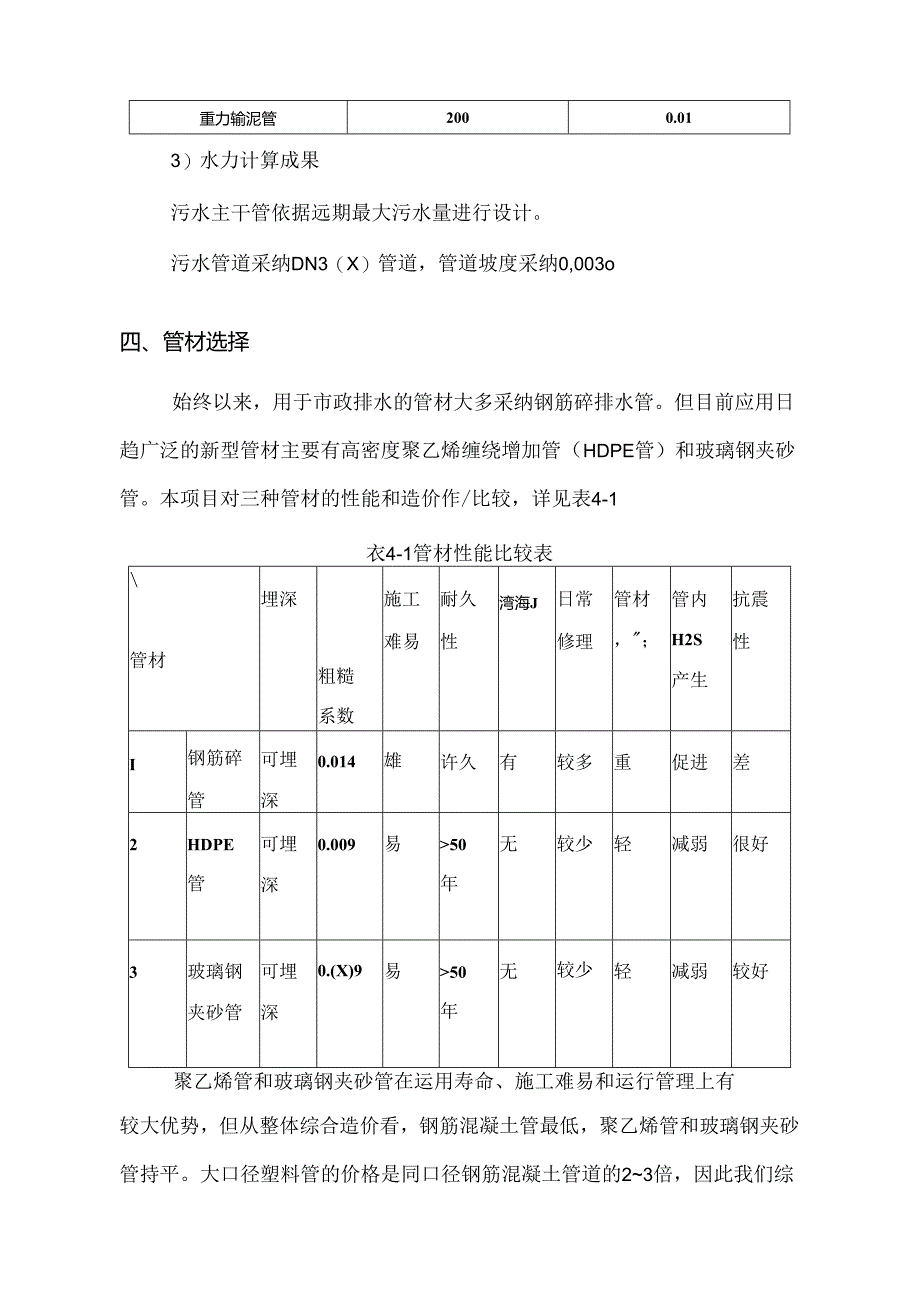

3、他管0.003雨水管和合流管300塑料管0.002,其他皆0.003雨水口连接管2000.01压力输泥管150重力输泥管2000.013）水力计算成果污水主干管依据远期最大污水量进行设计。污水管道采纳DN3（X）管道，管道坡度采纳0,003o四、管材选择始终以来，用于市政排水的管材大多采纳钢筋碎排水管。但目前应用日趋广泛的新型管材主要有高密度聚乙烯缠绕增加管（HDPE管）和玻璃钢夹砂管。本项目对三种管材的性能和造价作/比较，详见表4-1衣4-1管材性能比较表管材埋深粗糙系数施工难易耐久性湾海J日常修理管材，；管内H2S产生抗震性I钢筋碎管可埋深0.014雄许久有较多重促进差2HDPE管可埋深0
4、.009易50年无较少轻减弱很好3玻璃钢夹砂管可埋深0.(X)9易50年无较少轻减弱较好聚乙烯管和玻璃钢夹砂管在运用寿命、施工难易和运行管理上有较大优势，但从整体综合造价看，钢筋混凝土管最低，聚乙烯管和玻璃钢夹砂管持平。大口径塑料管的价格是同口径钢筋混凝土管道的23倍，因此我们综合工程投资、对环境的影响以及工程实施的可能性等几方面的因数考虑，本处工程估算采纳传统的钢筋睑排水管作为污水管管材，部分管道（架空）采纳DN300钢管。五、方案设计1、中山乡方案设计中山乡污水管网有两个污水排放口，一个排放口位于中山至洪雅水泥路的上方，排放口管中心标高为466.60m,管道自排污口截留后,从马路卜.方浇灌
5、渠中采纳DN3OO钢管架空通过，长约Iom,然后沿浇灌渠旁边靠污水处理厂的-侧，采纳DN300钢筋混凝土管浅埋式分布约80m,进入污水处理厂：另一个污水排放口位于浇灌渠靠近鱼塘的一侧，排放口管中心标高为466.60m,管道自排污口截留后，采纳DN300钢管架空穿过浇滩渠长度约4m,然后沿浇灌渠旁边靠污水处理厂的一侧，采纳DN300钢筋混凝土管浅埋式分布约26m,之后进入污水处理厂，格栅池进水管中心标高为高层为465.90mo管道坡度为3%。，管道全长138m。管道沿线水沟为浇灌渠。2、东岳镇方案设计东岳镇污水管网有一个污水排放口，位于花溪河岸边靠近东岳镇政府，排放口管中心标高为448.80m,
6、虽然排污口和污水处理厂位于花溪河同一侧，但由于这一侧河道沿线有大量建筑物，铺设污水管道的难度较大，故污水管道选择过河在河道对岸铺设，又由于排放口旁边河提旁不具备埋管条件，故采纳以下管道分布方式：管道截留后采纳DN300钢管架空方式，沿花溪河河道内测分布约150m,然后采纳DN300钢筋混凝土管（下同）作为倒虹管过河，长约19m,之后在花溪河另一侧浅埋式分倘约780m,再次倒虹吸过河，距离约16m,过河后进入污水处理厂，格栅池进水管中心标高为高层为445.00m,管道坡度为3%。，管道全长为I100m.管道沿线为花溪河。3、汉王乡方案设计汉王乡污水管网有一个污水排放口,位于原市政管网靠近浇灌渠的
7、位置，排污口管中心标高为627.50m,管道截留后采纳沿地面铺设方式，用DN300钢筋混凝土管沿浇灌渠远离污水处理厂的一侧分布约260m,然后采纳DN300钢管架空方式穿过浇灌渠，长度约5m,之后采纳沿地面铺设方式，用DN300钢筋混凝土管沿河道另一侧分布约40m后,管道埋地进入污水处理厂，格栅池进水管中心标高为高层为622.6Omo管道坡度为3%。，管道全长320m。管道沿线为浇灌渠。4、中保馍方案设计汉王乡污水管网有两个污水排放口，位于马路（至洪雅）北边防洪渠的两侧，排污口管中心标高均为为448.00m,一条管道截留后采纳DN300钢管架空方式穿过防洪渠，长约3m,两条管道自排污口截留后在
8、马路（至洪雅）北侧防洪渠的东侧汇至一个接入点，然后采纳DN300钢筋混凝土管（下同），在马路（至洪雅）地面以下用埋地方式穿过马路（须要破路），长约13m,之后沿着防洪柒和道路之间埋地方式向东南方向分布约355m,过程会破坏防洪渠，管道建设完成后修复防洪渠，然后管道向东以埋地方式穿过道路长约4m（须要破路），再向南以埋地方式穿过道路长约4m（须要破路），沿道路再向南分布约100m,再次以埋地方式穿过道路（须要破路），进入污水处理厂，格栅池进水管中心标高为高层为444.80m。全部须要破路的地方在管道建设完成后修复道路。管道坡度为3%。，管道全长为500m。管道沿线为防洪渠。5、管道附属构筑物1）
9、检查井在管道每隔一段距离设置检查井，最大间距依据详细状况确定为30-50m,在管线转弯角度较大处、断面改变处、支管接入处等，均按规范要求设置枪查井。2）沉泥井依据规范，检查井每隔肯定的距离须设一沉泥井。本次工程污水管道每隔60一100米左右设一沉泥井：沉泥井做法参照检查井，但去流槽，沉泥室深0.5米。3）跌水井跌水井是设有消能设施的检查井。当管道直径小于或等于400mm时，采纳竖管式（或矩形竖槽式）跌水井：当管道直径大于40Omm时，采纳溢流堰式跌水弁。4）架空管一般状况下，现状地面低于管底6m以下时，采纳砌石及填方通过；现状地面低于管底6m以上时，采纳架空管桥通过。另外，在砌石及填方地段对自
10、然排水沟有影响时，将对自然排水沟作适当改造。5）倒虹管通过河道的倒虹管，不宜少于两条，通过、旱沟或小河的倒虹管可采纳一条。通过障碍物的倒虹管，尚应符合与该障碍物相交的有关规定。倒虹管的设计应符合下列要求：最小管径益为200mm：关内设计流速应大于09ms,并应大于进水管内的流速，当管内涉及流苏不能满意上述条件时，应增加定期冲洗措施，冲洗时流速不应小于I.2nVs;倒虹管的管顶距规划河底距离一般不宜小于1.0m,通过航运输河道时，其位置和管顶距规划河底距离应与当地航运管理部门协商确定，并设置标记，遇冲刷河床应考虑防冲措施：倒虹管宜设置事故排出口。合流管道设倒虹管时，应按旱流污水量校核流速。倒虹管进出水井的检修室净高宜高于2mo进出水井较深时，井内应设检修台，其宽度应满意检修要求。当倒虹管为熨线时，井盖的中心宜设在各条管道的中心线上。倒虹管进出水井内应设闸槽或闸门。倒虹管进水井的前一检荏井，应设置沉泥槽。六、主要工程量对中山乡、东岳镇、汉王乡、中保镇四乡镇铺设排水管道，采纳DN300钢筋混凝土管，铺设总长度约2068米（包括检查井等），四乡镇污水管长度见表6-10衰6“四乡修接入各乡慎污水处理系统管道量统计序号乡M所需干管长度m）I中山乡1182东岳镇11()03汉王乡3504中保镇500合计2068
