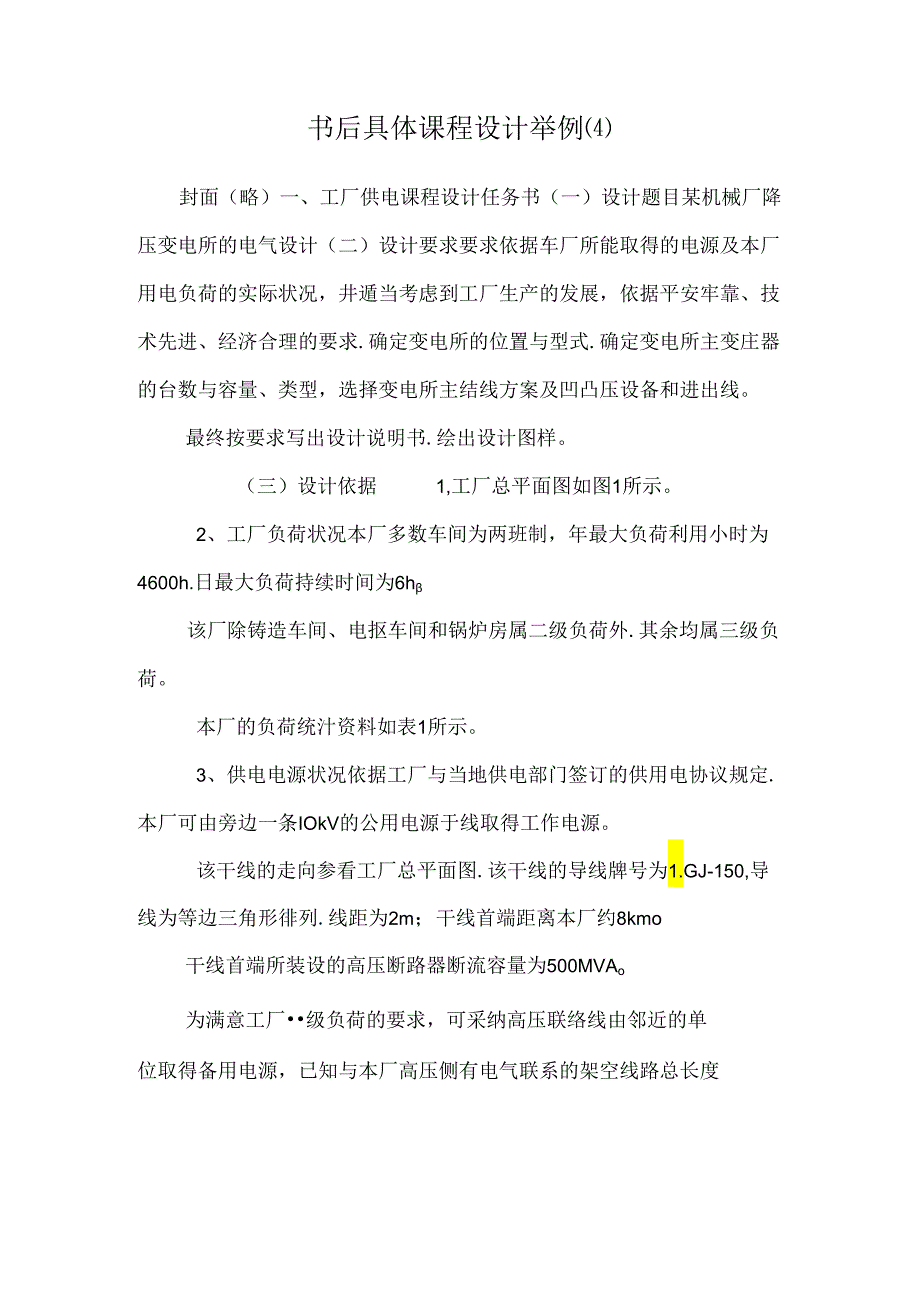

1、书后具体课程设计举例封面（略）一、工厂供电课程设计任务书（一）设计题目某机械厂降压变电所的电气设计（二）设计要求要求依据车厂所能取得的电源及本厂用电负荷的实际状况，井遁当考虑到工厂生产的发展，依据平安牢靠、技术先进、经济合理的要求.确定变电所的位置与型式.确定变电所主变庄器的台数与容量、类型，选择变电所主结线方案及凹凸压设备和进出线。最终按要求写出设计说明书.绘出设计图样。（三）设计依据1,工厂总平面图如图1所示。2、工厂负荷状况本厂多数车间为两班制，年最大负荷利用小时为4600h.日最大负荷持续时间为6h该厂除铸造车间、电抠车间和锅炉房属二级负荷外.其余均属三级负荷。本厂的负荷统汁资料如表1

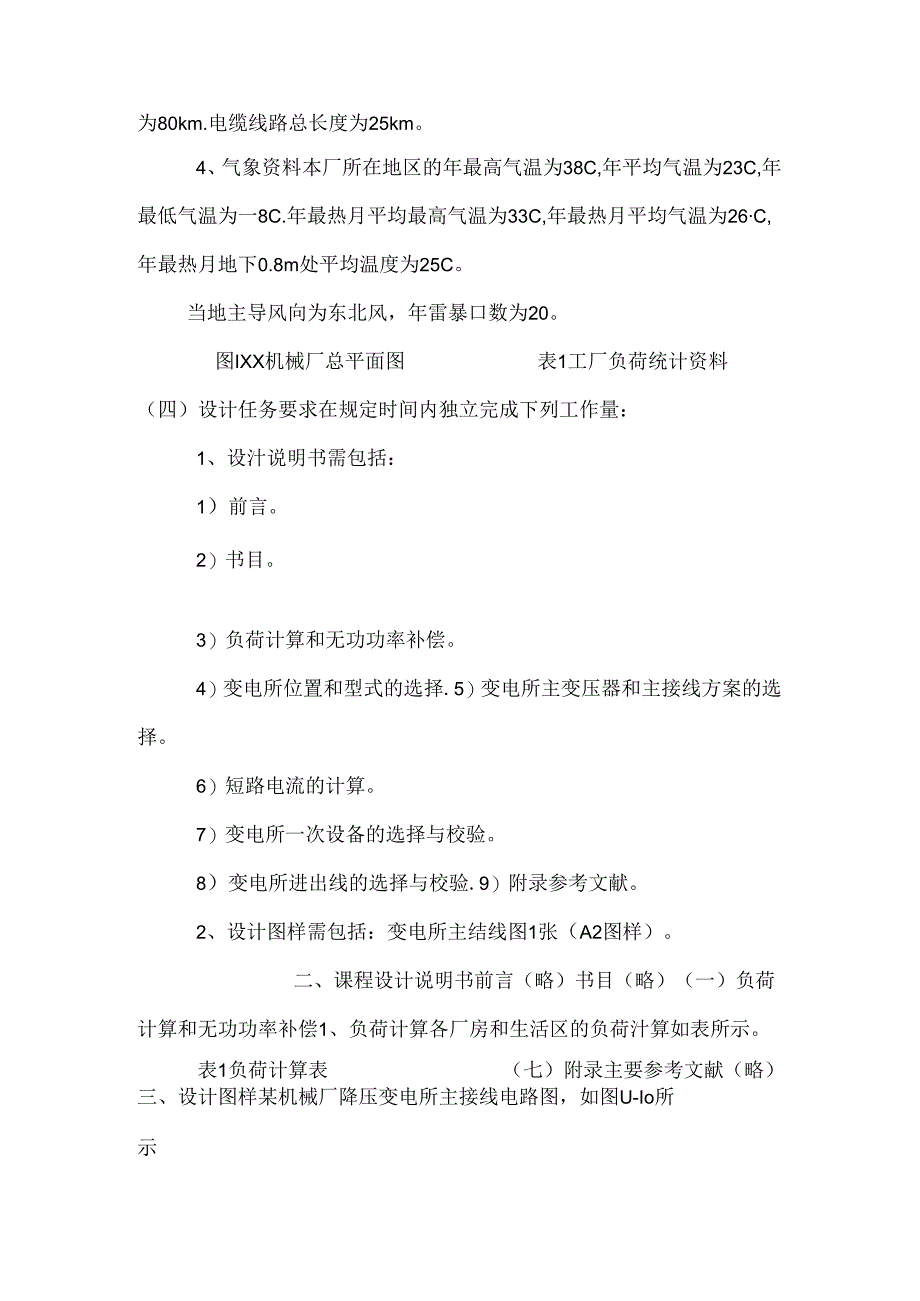

2、所示。3、供电电源状况依据工厂与当地供电部门签订的供用电协议规定.本厂可由旁边一条IOkV的公用电源于线取得工作电源。该干线的走向参看工厂总平面图.该干线的导线牌号为1.GJ-150,导线为等边三角形徘列.线距为2m；干线首端距离本厂约8kmo干线首端所装设的高压断路器断流容量为500MVAo为满意工厂级负荷的要求，可采纳高压联络线由邻近的单位取得备用电源，已知与本厂高压侧有电气联系的架空线路总长度为80km.电缆线路总长度为25km。4、气象资料本厂所在地区的年最高气温为38C,年平均气温为23C,年最低气温为一8C.年最热月平均最高气温为33C,年最热月平均气温为26C,年最热月地下0.8
3、m处平均温度为25C。当地主导风向为东北风，年雷暴口数为20。图IXX机械厂总平面图表1工厂负荷统计资料（四）设计任务要求在规定时间内独立完成下列工作量：1、设汁说明书需包括：1）前言。2）书目。3）负荷计算和无功功率补偿。4）变电所位置和型式的选择.5）变电所主变压器和主接线方案的选择。6）短路电流的计算。7）变电所一次设备的选择与校验。8）变电所进出线的选择与校验.9）附录参考文献。2、设计图样需包括：变电所主结线图1张（A2图样）。二、课程设计说明书前言（略）书目（略）（一）负荷计算和无功功率补偿1、负荷计算各厂房和生活区的负荷汁算如表所示。表1负荷计算表（七）附录主要参考文献（略）三、设计图样某机械厂降压变电所主接线电路图，如图U-Io所示
