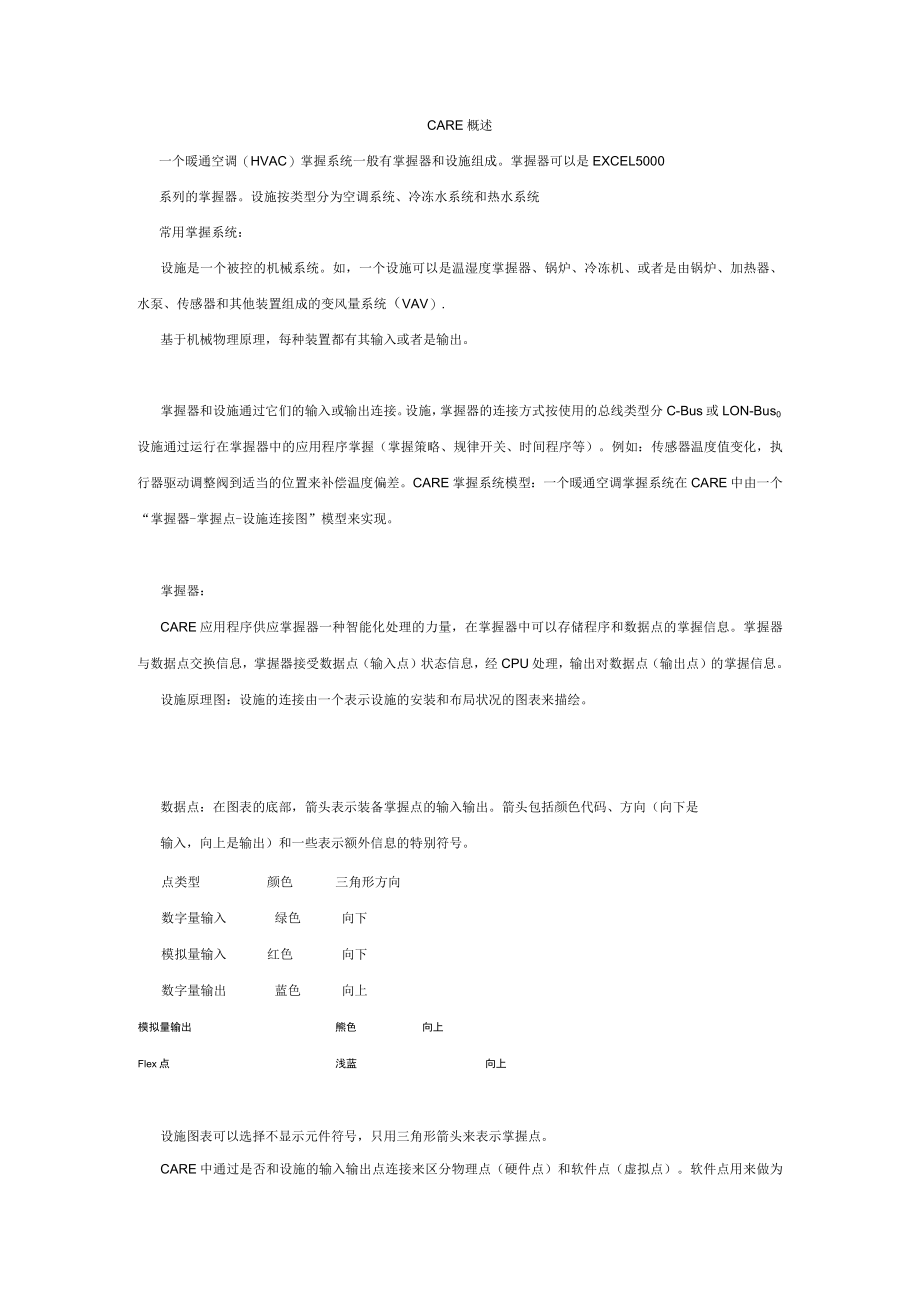

1、CARE概述一个暖通空调（HVAC）掌握系统一般有掌握器和设施组成。掌握器可以是EXCEL5000系列的掌握器。设施按类型分为空调系统、冷冻水系统和热水系统常用掌握系统：设施是一个被控的机械系统。如，一个设施可以是温湿度掌握器、锅炉、冷冻机、或者是由锅炉、加热器、水泵、传感器和其他装置组成的变风量系统（VAV）.基于机械物理原理，每种装置都有其输入或者是输出。掌握器和设施通过它们的输入或输出连接。设施，掌握器的连接方式按使用的总线类型分C-Bus或LON-Bus0设施通过运行在掌握器中的应用程序掌握（掌握策略、规律开关、时间程序等）。例如：传感器温度值变化，执行器驱动调整阀到适当的位置来补偿温
2、度偏差。CARE掌握系统模型：一个暖通空调掌握系统在CARE中由一个“掌握器-掌握点-设施连接图”模型来实现。掌握器：CARE应用程序供应掌握器一种智能化处理的力量，在掌握器中可以存储程序和数据点的掌握信息。掌握器与数据点交换信息，掌握器接受数据点（输入点）状态信息，经CPU处理，输出对数据点（输出点）的掌握信息。设施原理图：设施的连接由一个表示设施的安装和布局状况的图表来描绘。数据点：在图表的底部，箭头表示装备掌握点的输入输出。箭头包括颜色代码、方向（向下是输入，向上是输出）和一些表示额外信息的特别符号。点类型颜色三角形方向数字量输入绿色向下模拟量输入红色向下数字量输出蓝色向上模拟量输出熊色

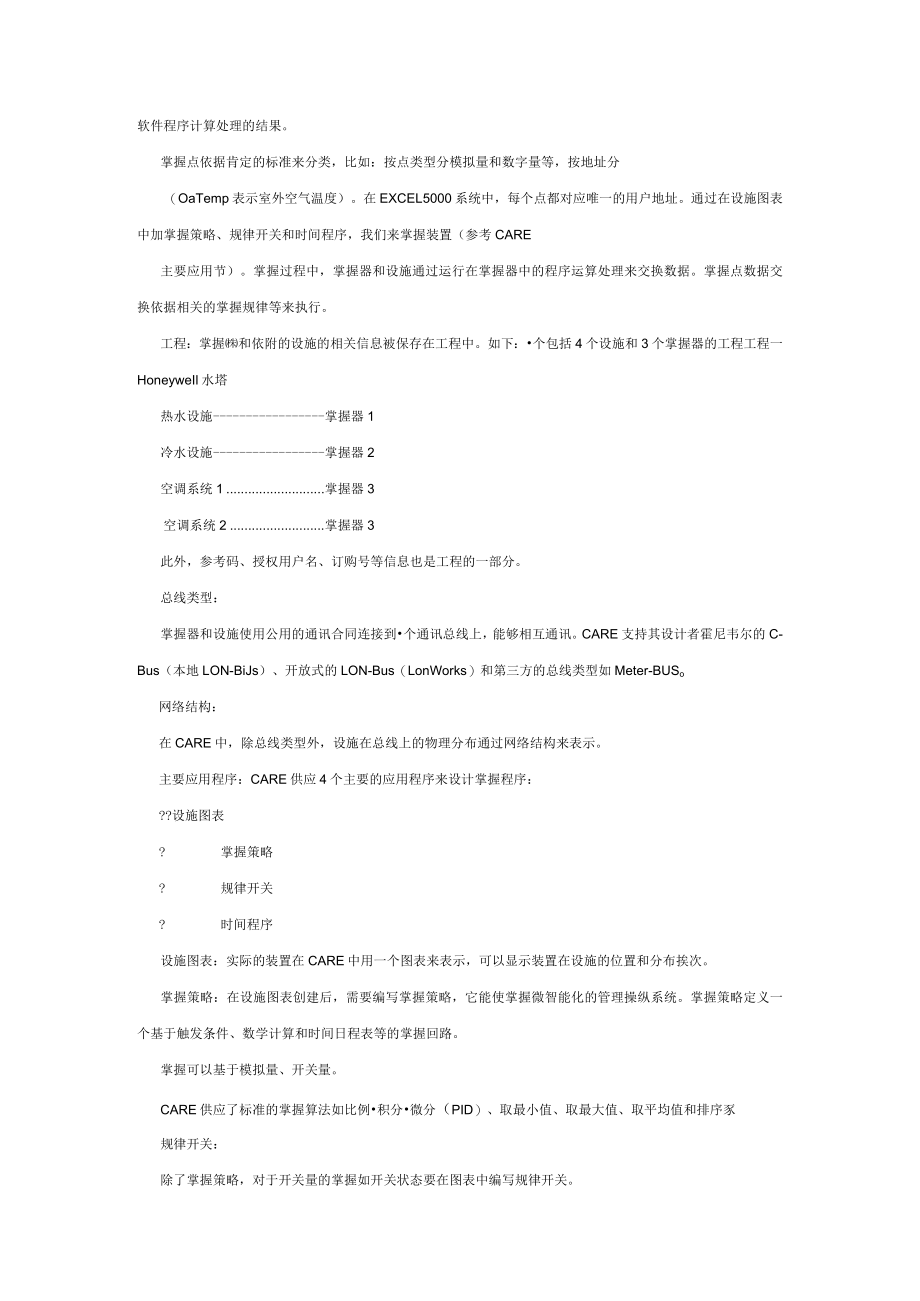

3、向上Flex点浅蓝向上设施图表可以选择不显示元件符号，只用三角形箭头来表示掌握点。CARE中通过是否和设施的输入输出点连接来区分物理点（硬件点）和软件点（虚拟点）。软件点用来做为软件程序计算处理的结果。掌握点依据肯定的标准来分类，比如：按点类型分模拟量和数字量等，按地址分（OaTemp表示室外空气温度）。在EXCEL5000系统中，每个点都对应唯一的用户地址。通过在设施图表中加掌握策略、规律开关和时间程序，我们来掌握装置（参考CARE主要应用节）。掌握过程中，掌握器和设施通过运行在掌握器中的程序运算处理来交换数据。掌握点数据交换依据相关的掌握规律等来执行。工程：掌握和依附的设施的相关信息被保存
4、在工程中。如下：个包括4个设施和3个掌握器的工程工程一HoneyweIl水塔热水设施掌握器1冷水设施掌握器2空调系统1掌握器3空调系统2掌握器3此外，参考码、授权用户名、订购号等信息也是工程的一部分。总线类型：掌握器和设施使用公用的通讯合同连接到个通讯总线上，能够相互通讯。CARE支持其设计者霍尼韦尔的C-Bus（本地LON-BiJs）、开放式的LON-Bus（LonWorks）和第三方的总线类型如Meter-BUSo网络结构：在CARE中，除总线类型外，设施在总线上的物理分布通过网络结构来表示。主要应用程序：CARE供应4个主要的应用程序来设计掌握程序：?设施图表?掌握策略?规律开关?时间程

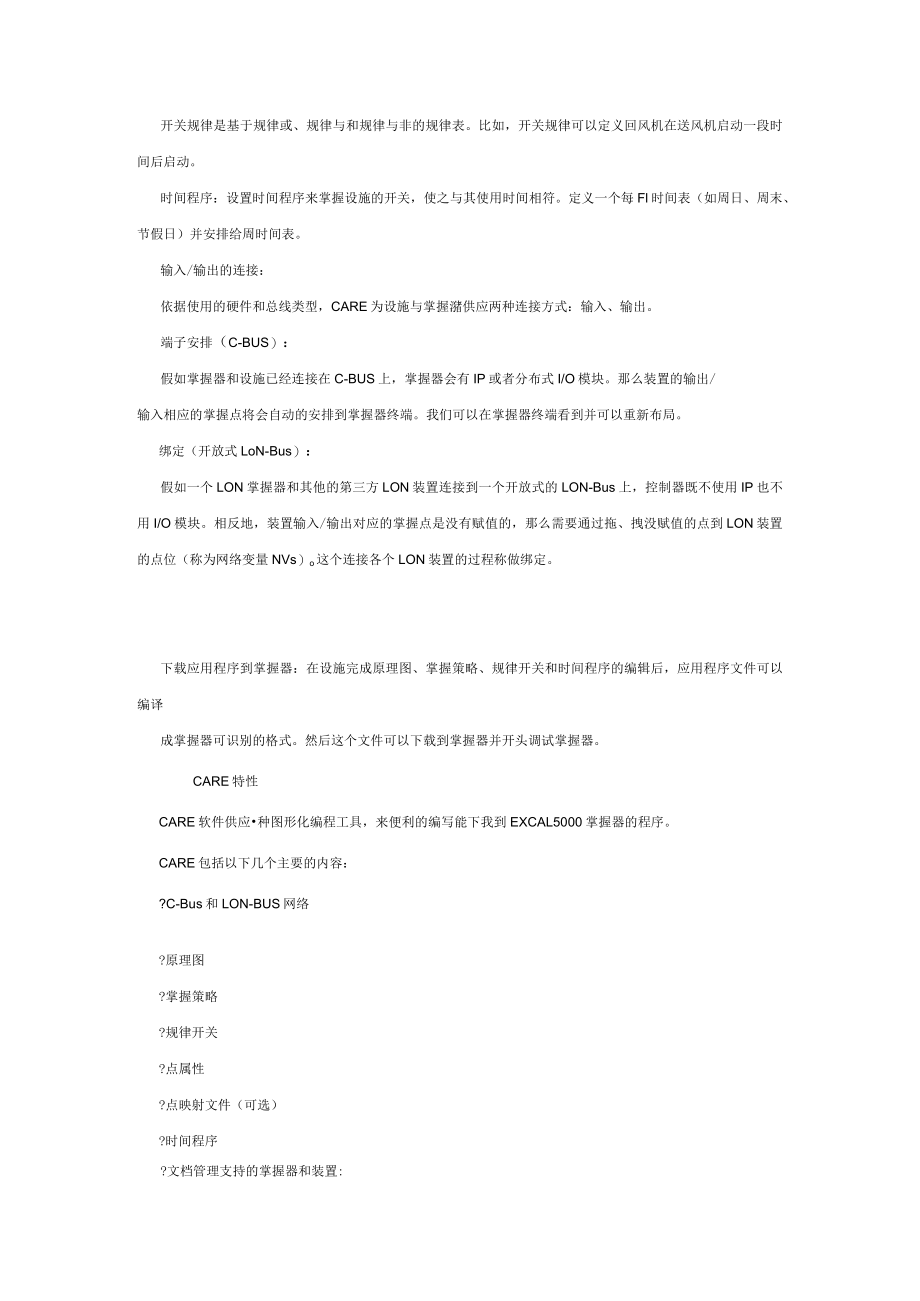

5、序设施图表：实际的装置在CARE中用一个图表来表示，可以显示装置在设施的位置和分布挨次。掌握策略：在设施图表创建后，需要编写掌握策略，它能使掌握微智能化的管理操纵系统。掌握策略定义一个基于触发条件、数学计算和时间日程表等的掌握回路。掌握可以基于模拟量、开关量。CARE供应了标准的掌握算法如比例积分微分（PID）、取最小值、取最大值、取平均值和排序豕规律开关：除了掌握策略，对于开关量的掌握如开关状态要在图表中编写规律开关。开关规律是基于规律或、规律与和规律与非的规律表。比如，开关规律可以定义回风机在送风机启动一段时间后启动。时间程序：设置时间程序来掌握设施的开关，使之与其使用时间相符。定义一个每
6、Fl时间表（如周日、周末、节假日）并安排给周时间表。输入/输出的连接：依据使用的硬件和总线类型，CARE为设施与掌握潴供应两种连接方式：输入、输出。端子安排（C-BUS）：假如掌握器和设施已经连接在C-BUS上，掌握器会有IP或者分布式I/O模块。那么装置的输出/输入相应的掌握点将会自动的安排到掌握器终端。我们可以在掌握器终端看到并可以重新布局。绑定（开放式LoN-Bus）：假如一个LON掌握器和其他的第三方LON装置连接到一个开放式的LON-Bus上，控制器既不使用IP也不用I/O模块。相反地，装置输入/输出对应的掌握点是没有赋值的，那么需要通过拖、拽没赋值的点到LON装置的点位（称为网络变
7、量NVs）o这个连接各个LON装置的过程称做绑定。下载应用程序到掌握器：在设施完成原理图、掌握策略、规律开关和时间程序的编辑后，应用程序文件可以编译成掌握器可识别的格式。然后这个文件可以下载到掌握器并开头调试掌握器。CARE特性CARE软件供应种图形化编程工具，来便利的编写能下我到EXCAL5000掌握器的程序。CARE包括以下几个主要的内容：?C-Bus和LON-BUS网络?原理图?掌握策略?规律开关?点属性?点映射文件（可选）?时间程序?文档管理支持的掌握器和装置:?Excel10/50/80/100/500/600?ExcelSmart掌握器?SmartI/O模块?分布式I/O模块?OP
8、S掌握器?ExcelIRC?ExcelElink可兼容LON合同和其他霍尼韦尔的LON装置的线性阀门执行器M7410G?第三方的LON装置Excel10应用软件：Excel10应用软件使用个Excel10区域管理掌握器作为C-BlJS连接的EXCEL5000与E-Bus连接的Excel10掌握器。为了实现C-Bus和E-Bus之间的点映射，Excel10区域管理掌握跆应具有除没有硬件点外的Excel100的全部功能。Excel10应用软件包括使用VAV1（标准变风量系统）的Q7750A1xxx（1000系列）和包括Q7750A2xxx区域管理器的2000系列，它使用VAV2和FCU式的通讯掌握
9、器。CARE401o00只能应用于2000系列。由于在CARE中只能完成部分，最终要在E-Vision软件工具完成。整个过程在ExcelE-Vision使用向导74-2588中有说明。这个向导中Excel10应用软件章节中介绍了CARE的设计步骤。OPS掌握器：OPS掌握器（开放式点位服务器），从前称为OLink掌握器。在CARE中能象ExceI500掌握器一样定义。外部总线系统信息比如来自M-Bus,能够通过子系统点位与CARE点位的简洁映射集成到一起。CARE运行界面（不能上传图片，还请高手指教）启动CARE后，你可以看到3个分区的CARE界面。设施分支树：设施树供应一个关于工程规律结构的
10、总的轮廓。这有助于你管理、组织你的工程中用到的组件（掌握器、设施表、点位）网络结构分支树：网络树供应一个关于工程的总线系统和网络结构的总的饿轮廓，这有助于你管理、组织你的工程中用到的网络组件（C-BUS掌握器、LON装置、LON对象等）.绽开与收缩名目树的显示：点击+、能够绽开和收缩显示的名目树的大小。信息与编辑面板：在设施树和网络树中选择不同的项目会在右边的面板中消失不同的界面。它显示你选择的项目的属性信息、。例如：它能显示一个工程的名字、客户、计量单位等信息,它也能显示一个选定的掌握器的端子安排状况设施分支树一个工程的规律结构可以在一个分级的规律设施树中表示出来。它能够显示出掌握器与其下的
11、设施表以及按模拟量输入、模拟量输出、开关量输入、开关量输出四种类型分组的点位列衣。设施规律树：设施规律树的图表含义如下：工程（最多一个）掌握器设施表点类型单个点下面的信息能够在右边的面板中点击设施树中相应的部分：?工程、掌握器、设施和点位的属性?端子安排表?设施原理图查看和编辑属性：在设施树中点击想查看的部分（工程、掌握器、设施、点位）可以在右边的编辑面板中看到相应的属性。例3：工程属性如想看到具体的工程、掌握器、设施、点位属性的编辑请参照相应章节。查看设施原理图：在设施树中点击设施，然后在右面的面板中选择原理图（SChematic）可以显示设施原理图（只能查看）。要创建和编辑个设施原理图，请
12、参照创建设施原理图章节。网络分支树总线类型和网络结构：一个工程可以使用多个不同的总线类型（C-BUS,LON-Bus等）来构建网络。例4：具有多种总线类型（C-BUS和LoN-BUS）的工程显示在设施树的下面的分级网络树构成个网络。网络树中显示两种基本的总线类型，C-Bus和LON-Workso每个总线都默认的分级，允许依据建筑物中的网络组件的实际分布来支配结构。C-Bus名目下包括一个默认的C-Bus1子名目。再创建子名目的话会自动按数字递增生成。C-Bus子名目显示实际的工程C-BUS网络结构，以及包含的掌握器。留意：子名目名字可以选备选名也可自由编辑。例如，默认的C-Busl子名目可以命
13、名为Area1或BlockALON-Works名目显示LoN-Bus的网络界面。默认的被分成实际部分-CharlneIS（通道）和规律部分-DefaUltSystem默认系统。通道名目包括一个默认的Channe1_1子名目。可以创建其他的通道并可自由编辑。在通道名目下，通道的布局显示出访用的物理媒介如双绞线并列出其下连接到通讯线上的全部LoN设施。DefaultSystem（默认系统）体现LoN-BUS结构，能供应LON装置、LON对象、网络变量等必要功能。通常包含以下组件：子系统（在默认系统下创建）?LON装置LON对象?NVS（网络变量）?SCPTS（标准属性配置）提示：默认系统和子系统还
14、可以有下级子系统，命名做“默认系统”和“子系统是做一个范例，用户能自由编辑。查看和编辑属性在网络树中点击想查看的部分（工程、子系统、LON装置、LON对象、网络变量），可以在右边面板中查看和编辑相应的属性。四、3设施树与网络树间关联在工程设计过程中，为工作便利，同时操作设施树和网络树是可以的。在设施树中创建一个掌握器后，系统将自动在网络树中创建此外3个。I设施树中一个IC-Bus名目一个I通道名目一个I默认系统名目一个这样不管在设施树中还是网络树中双击一个掌握折，这个掌握瞄的端子安排表在两个树中都会激活。选中的掌握器在两个树中相应位置呈现黄色。设计基本步骤以下步骤和实际设计步骤全都：?创建工程
