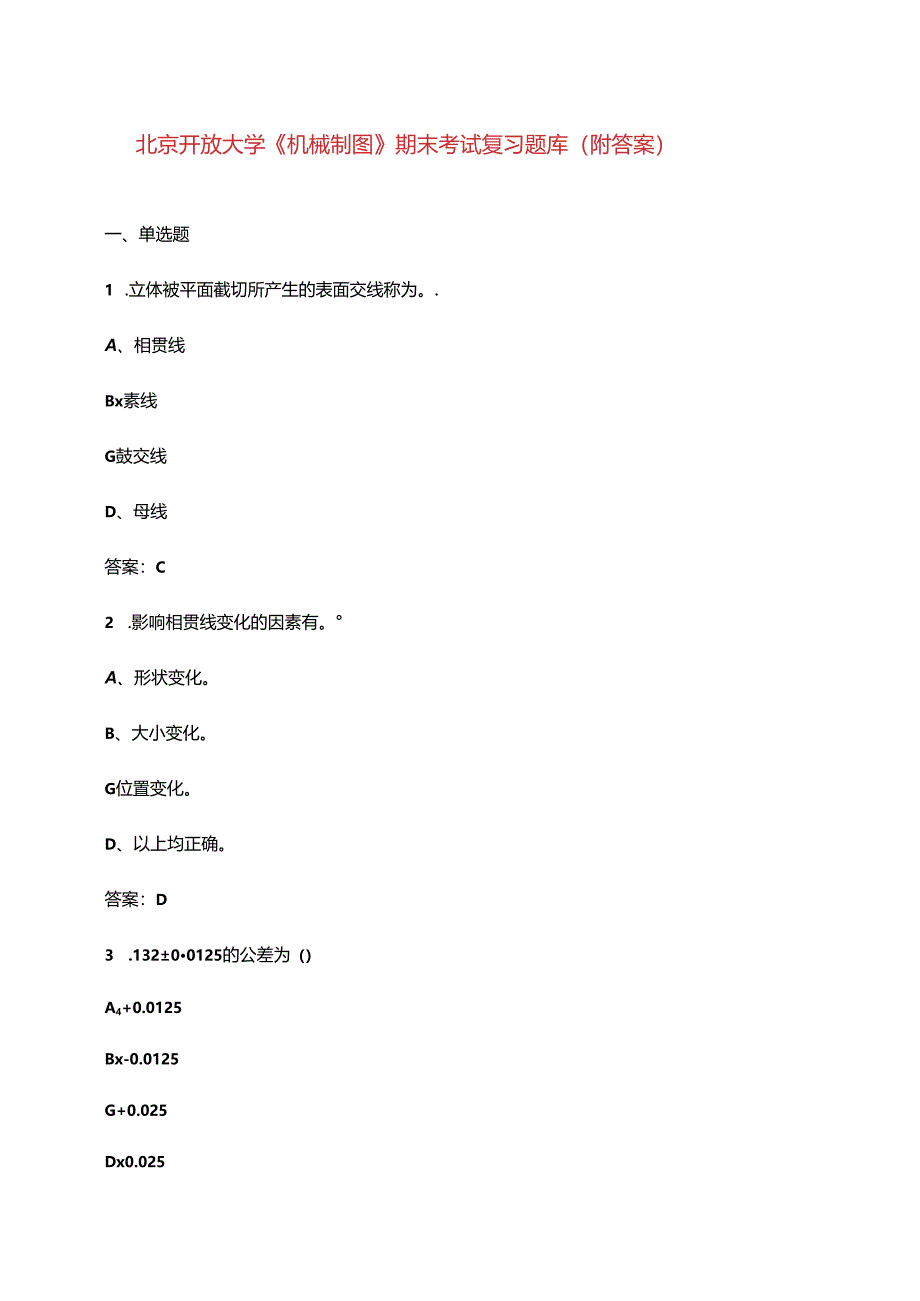

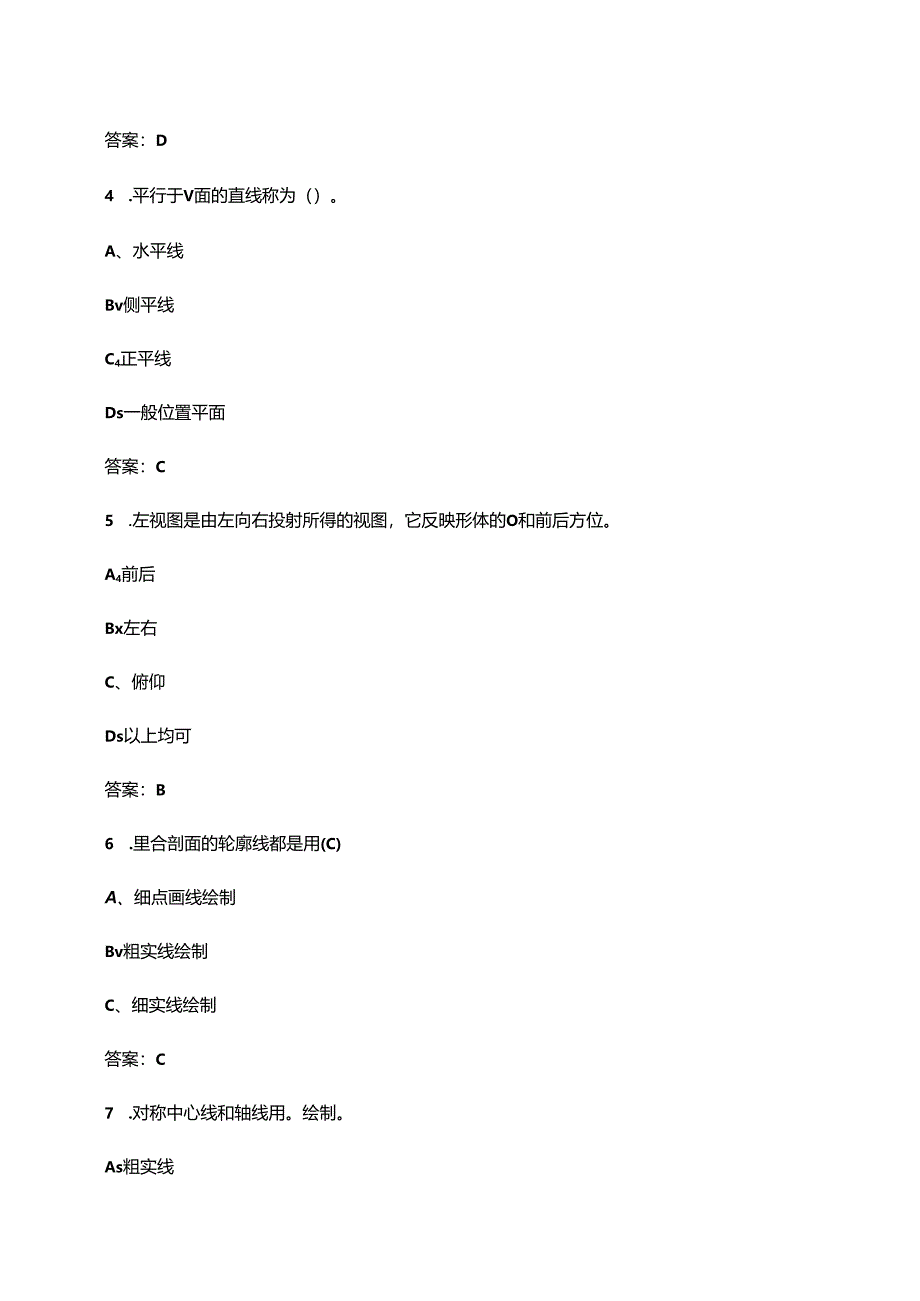

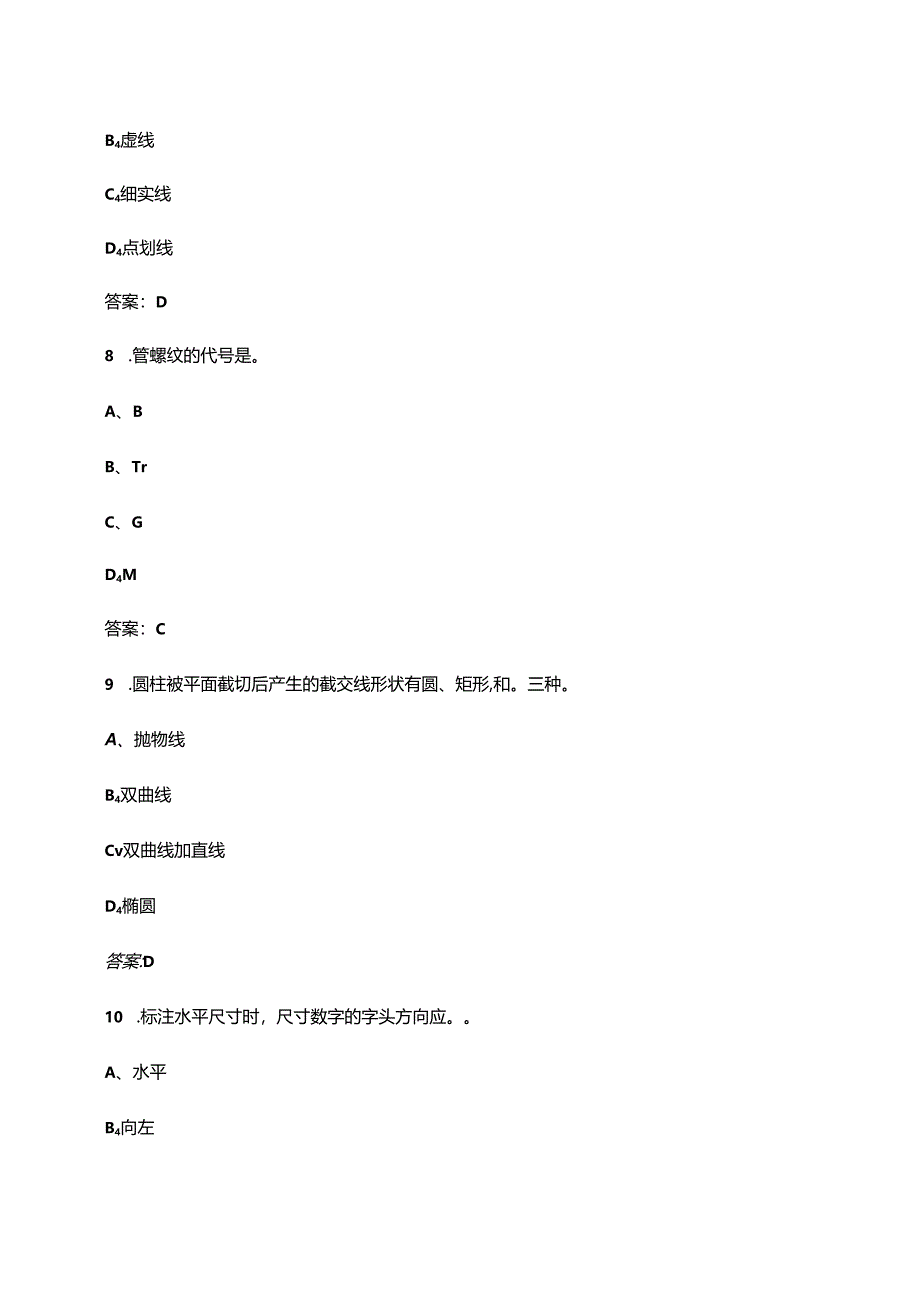

1、北京开放大学机械制图期末考试复习题库（附答案）一、单选题1 .立体被平面截切所产生的表面交线称为。.A、相贯线Bx素线G鼓交线D、母线答案：C2 .影响相贯线变化的因素有。A、形状变化。B、大小变化。G位置变化。D、以上均正确。答案：D3 .13200125的公差为（）A4+0.0125Bx-0.0125G+0.025Dx0.025答案：D4 .平行于V面的直线称为（）。A、水平线Bv侧平线C4正平线Ds一般位置平面答案：C5 .左视图是由左向右投射所得的视图，它反映形体的O和前后方位。A4前后Bx左右C、俯仰Ds以上均可答案：B6 .里合剖面的轮廓线都是用(C)A、细点画线绘制Bv粗实线绘制
2、C、细实线绘制答案：C7 .对称中心线和轴线用。绘制。As粗实线B4虚线C4细实线D4点划线答案：D8 .管螺纹的代号是。A、BB、TrC、GD4M答案：C9 .圆柱被平面截切后产生的截交线形状有圆、矩形,和。三种。A、抛物线B4双曲线Cv双曲线加直线D4椭圆答案:D10 .标注水平尺寸时，尺寸数字的字头方向应。A、水平B4向左C4向右D、向上答案：D11 .145.尺寸标注由尺寸界线尺寸线、0组成。Av尺寸Bv文字C,水平答案：c16 .物体上互相平行的线段，轴测投影。A、平行Bv垂直C4无法确定答案:A17 .平面立体一般要标注（）方向的尺寸。A%长B、宽C、三）D4以上都有答案:D18
3、.图样中，对称中心线和轴线用。画出。A4细实线B4粗实线C4虚线D、点划线答案：D19 .表面都是由若干个平面所围成的几何形体.称为。.A、正方体B4多面体C4平面基本体C、虚线D、点划线答案：B24 .下列比例当中表示缩小比例的是。A、1:1Bx2：1C、1:2答案：C25 .零件的真实大小应以（）为依据。A4图样上的实际大小B4零件的实际大小C、图样上所注的尺寸大小O4实际测量的大小答案：C26 .主视图是由前向后投射所得的视图，它反映形体的上下和。方位。Ax前后B4左右C、俯仰D4以上均可答案:B27 .下列缩写词中表示均布的意思的是。A、SRA、水平线Bv侧平线C4正平线Dv一般位置平
4、面答案：D32.下列尺寸正确标注的图形是OA10IA)Bv0(6)Cs1DvO(D)A、正确B、错误答案：A57.主视图中有一轮廓线与对称中心线重合，不宜采用半剖，应采用局部剖.如下图。OWWA、正确B4错误答案：A58.投影法可分为中心投影法和平行投影法两大类。（）A、正确64 .全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。OA、正确B4错误答案：A65 .局部剖视图既能表达内部形状，又能保留机件的某些外形。OA、正确B4错误答案：A66 .两形体表面相交时，相交处有分界线，视图上应画出表面交线的投影。（）A、正确Bv错误答案：A67 .基本视图中后视图是由后向前投射所得的视
5、图；。A、正确B4错误答案：A68 .六个基本视图中，最常应用的是右视图，仰视图和后视图，。A、正确B4错误答案:B69 .三个投影面两两相交的交线OX、OY、OZ称为投影轴，三个投影轴相互垂直且交于一点0,称为原点。At正确B、错误答案：A70点的三投影面体系中的位置，可以用坐标来表示.。A、正确B、错误答案：A71 .俯视图所在的投影面称为水平投影面，筒称水平用字母S表示.A4正确Bx错误答案：B72 .正投影的基本特性是实形性，积聚性和类似性。OA、正确Bs错误答案：A73 .半剖视图的分界线是粗实线。OAt正确B、错误答案：B74 .已知物体的主俯视图，正确的左视图是。A、正确B4错误
6、答案：A75 .局部剖视图的波浪线可用轮廓线代替.()A4正确B,错误答案：B76 .极限偏差的负值是没有意义的()At正确Bx错误答案：B77 .图纸中轮廓线用细实线表示。A4正确B、错误答案：B78 .空间直角坐标抽在抽测投影中，其直角的投影一般已经不是直角了.A4正确Bx错误答案：A79 .在零件图中，不可见部分一般用虚线表示。A4正确B4错误答案：A80 .画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。Av正确B4错误答案:A81 .判断下图的画法是否正确，OA、正确B、错误答案：B
7、82 .在标注直径时，应在尺寸数字前加注符号“”。A、正确B4错误答案：A83 .判断下图采用的局部剖视是否正确。OIS1.I中/1C71.A、正确B4错误答案：A84 .不完全互换性只允许零件在一定范围内互换，。A、正确B.错误答案：A85 .剖视图中，金属材料的剖面符号采用45度细线。OAv正确Bv错误答案:A86 .水平线的水平投影反映真实长度。A%正确B4错误答案：A87 .将机件的某一部分向不平行于任何基本投影面的平面投影所得的视图称为斜视图.OA、正确Bs错误答案：A88 .定位公差包括位置度、同轴度、对称度。OAt正确B、错误答案：A89.判断下图是否正确。O确误正错、AB答案：A
